Запобіжний механізм детонації

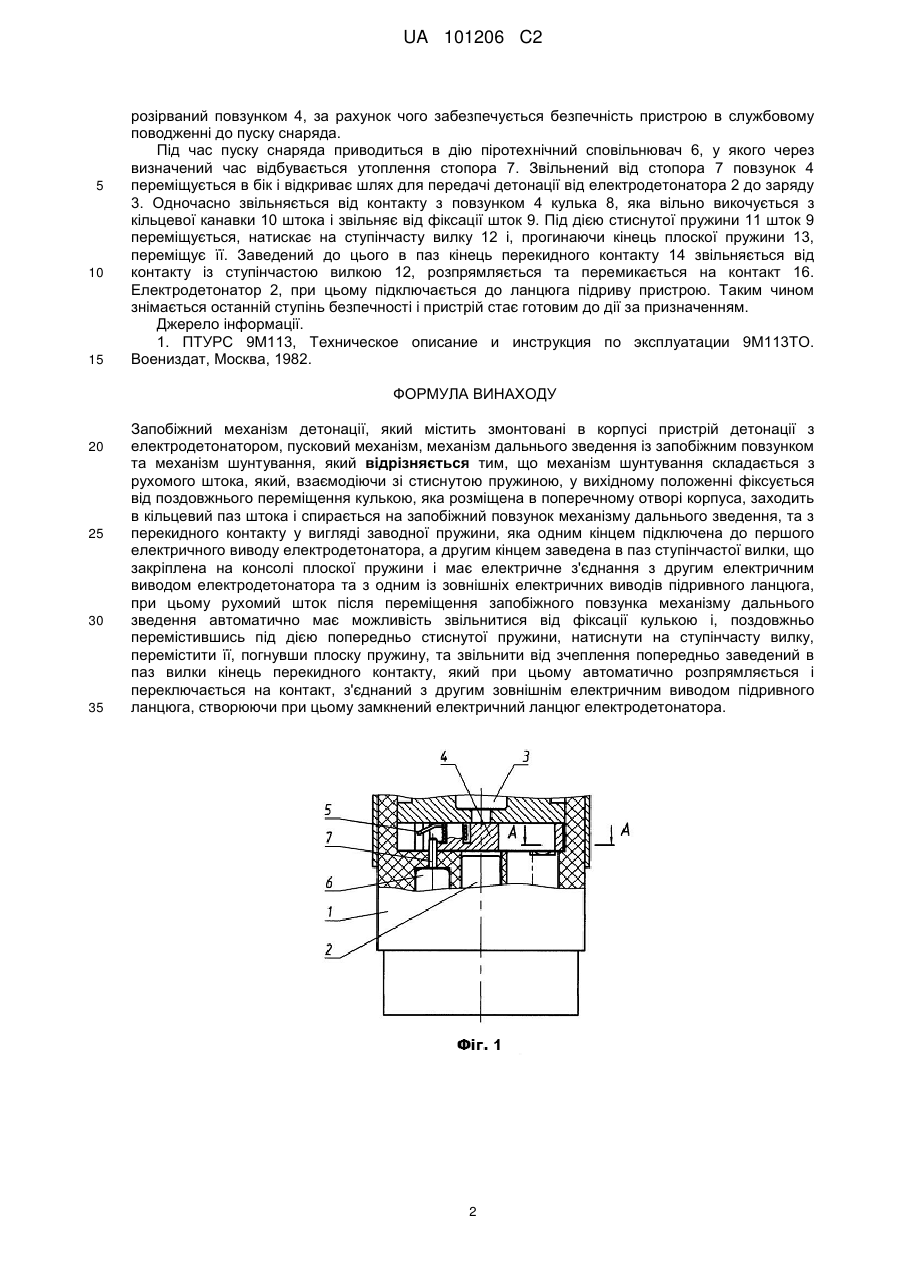

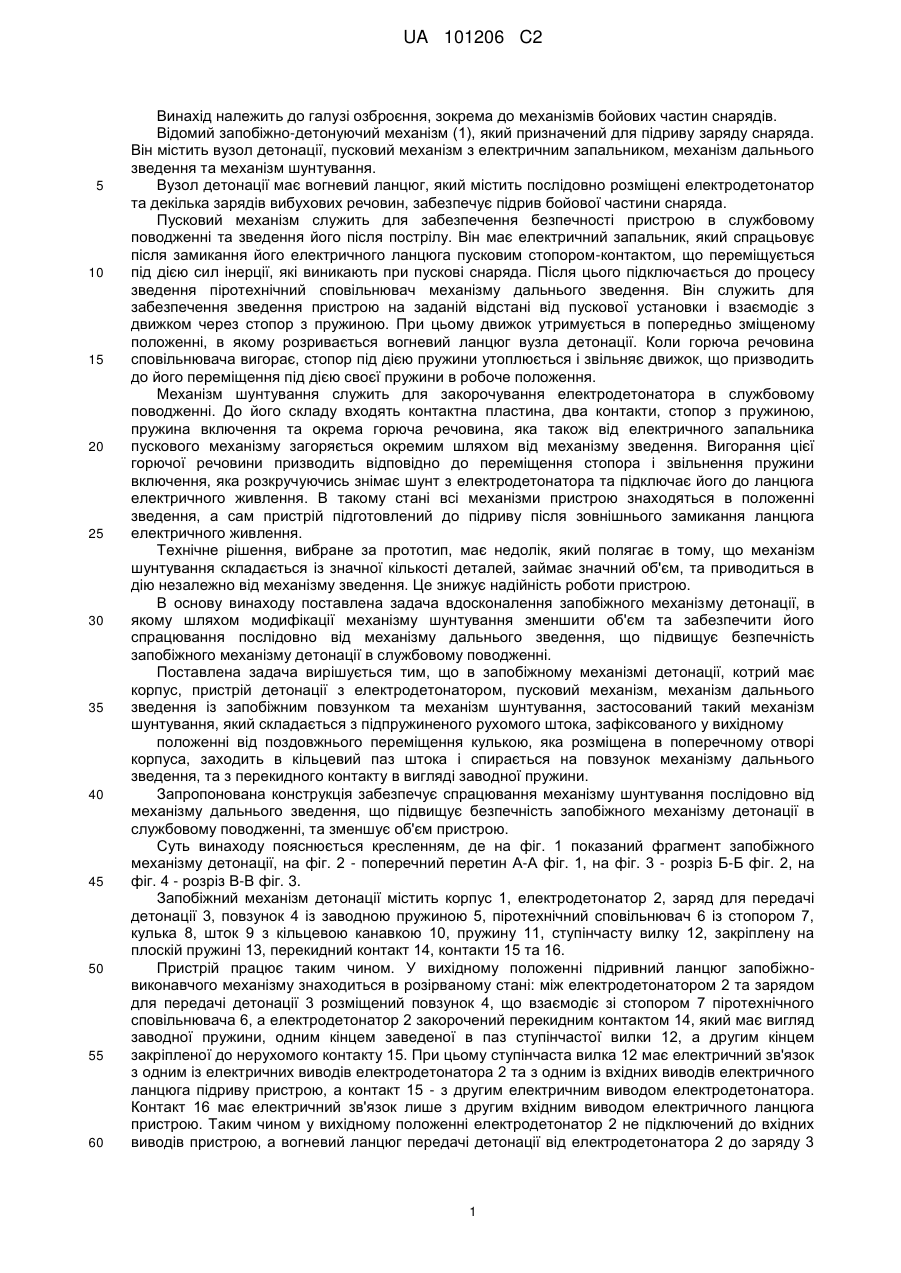

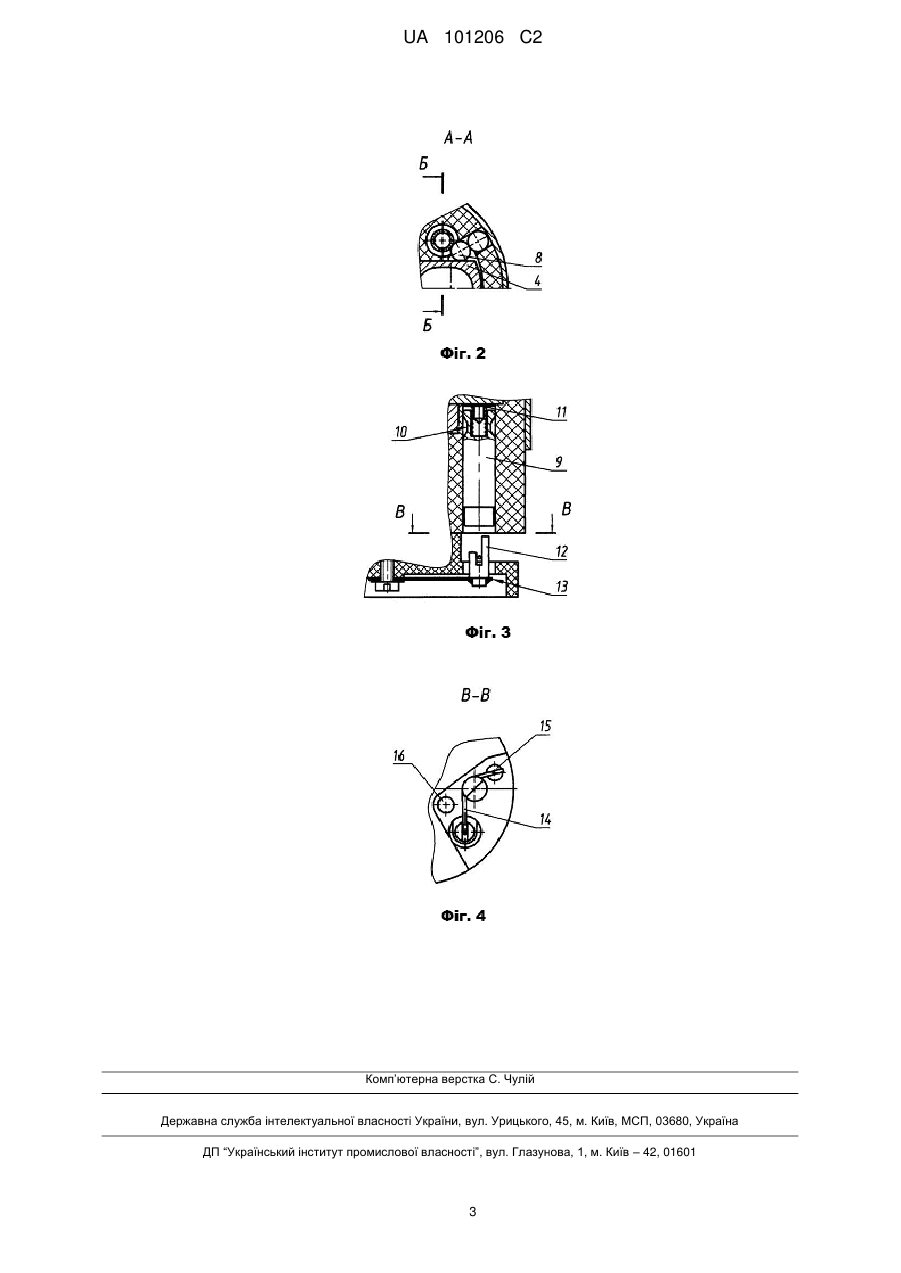

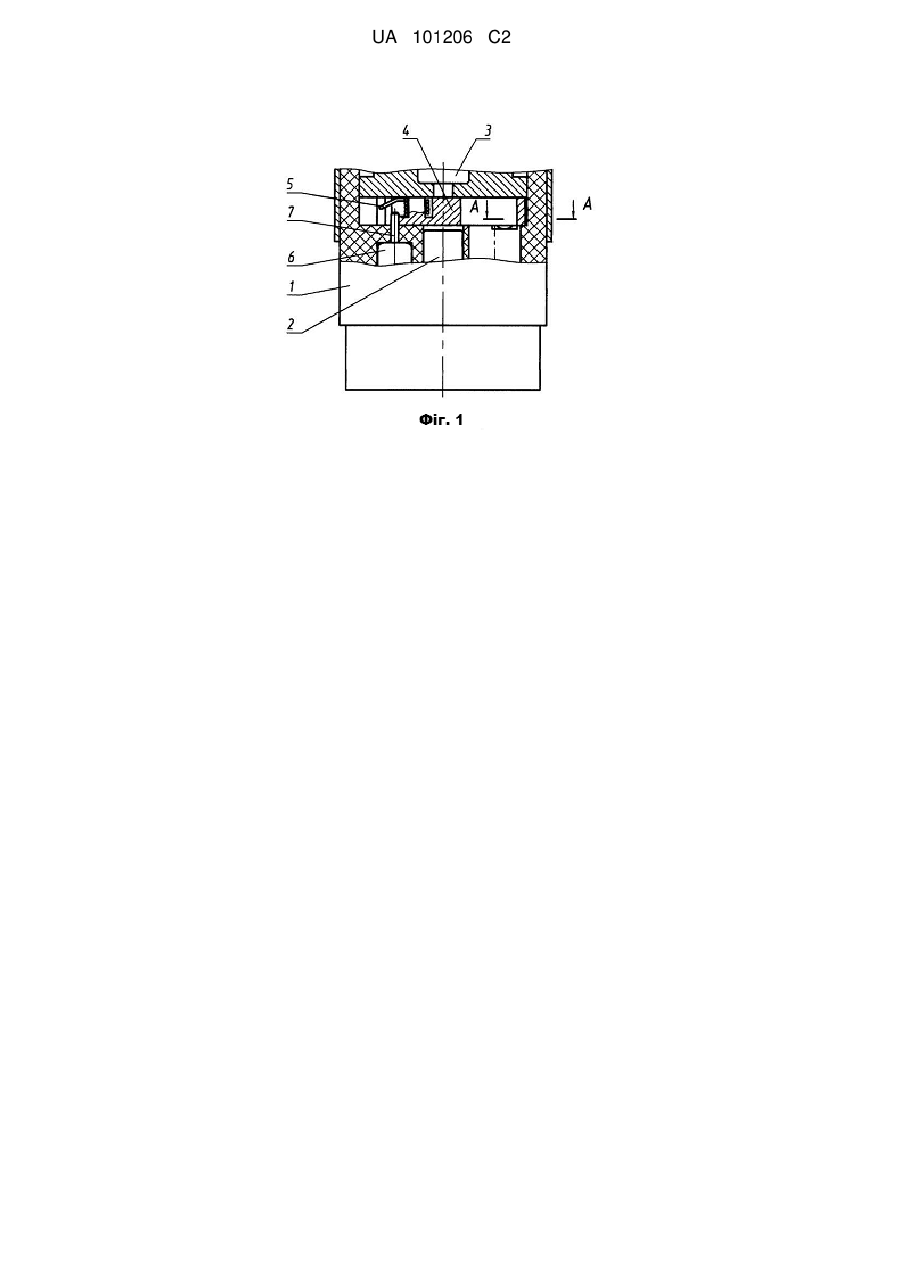

Реферат: Винахід належить до галузі озброєння, зокрема до механізмів бойових частин снарядів. Запобіжний механізм детонації містить змонтовані в корпусі пристрій детонації з електродетонатором, пусковий механізм, механізм дальнього зведення із запобіжним повзунком та механізм шунтування. Механізм шунтування складається з рухомого штока, який у вихідному положенні взаємодіє зі стиснутою пружиною і фіксується в корпусі від поздовжнього переміщення кулькою, яка заходить в його кільцевий паз і спирається на запобіжний повзунок механізму дальнього зведення, та з перекидного контакту у вигляді заводної пружини, яка одним кінцем підключена до першого електричного виводу електродетонатора, а другим кінцем заведена в паз ступінчастої вилки, що закріплена на консолі плоскої пружини і має електричне з'єднання з другим електричним виводом електродетонатора та з одним із зовнішніх електричних виводів підривного ланцюга. Винахід забезпечує безпечність механізму детонації в службовому поводженні за допомогою його спрацьовування послідовно з механізмом дальнього зведення. UA 101206 C2 (12) UA 101206 C2 UA 101206 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до галузі озброєння, зокрема до механізмів бойових частин снарядів. Відомий запобіжно-детонуючий механізм (1), який призначений для підриву заряду снаряда. Він містить вузол детонації, пусковий механізм з електричним запальником, механізм дальнього зведення та механізм шунтування. Вузол детонації має вогневий ланцюг, який містить послідовно розміщені електродетонатор та декілька зарядів вибухових речовин, забезпечує підрив бойової частини снаряда. Пусковий механізм служить для забезпечення безпечності пристрою в службовому поводженні та зведення його після пострілу. Він має електричний запальник, який спрацьовує після замикання його електричного ланцюга пусковим стопором-контактом, що переміщується під дією сил інерції, які виникають при пускові снаряда. Після цього підключається до процесу зведення піротехнічний сповільнювач механізму дальнього зведення. Він служить для забезпечення зведення пристрою на заданій відстані від пускової установки і взаємодіє з движком через стопор з пружиною. При цьому движок утримується в попередньо зміщеному положенні, в якому розривається вогневий ланцюг вузла детонації. Коли горюча речовина сповільнювача вигорає, стопор під дією пружини утоплюється і звільняє движок, що призводить до його переміщення під дією своєї пружини в робоче положення. Механізм шунтування служить для закорочування електродетонатора в службовому поводженні. До його складу входять контактна пластина, два контакти, стопор з пружиною, пружина включення та окрема горюча речовина, яка також від електричного запальника пускового механізму загоряється окремим шляхом від механізму зведення. Вигорання цієї горючої речовини призводить відповідно до переміщення стопора і звільнення пружини включення, яка розкручуючись знімає шунт з електродетонатора та підключає його до ланцюга електричного живлення. В такому стані всі механізми пристрою знаходяться в положенні зведення, а сам пристрій підготовлений до підриву після зовнішнього замикання ланцюга електричного живлення. Технічне рішення, вибране за прототип, має недолік, який полягає в тому, що механізм шунтування складається із значної кількості деталей, займає значний об'єм, та приводиться в дію незалежно від механізму зведення. Це знижує надійність роботи пристрою. В основу винаходу поставлена задача вдосконалення запобіжного механізму детонації, в якому шляхом модифікації механізму шунтування зменшити об'єм та забезпечити його спрацювання послідовно від механізму дальнього зведення, що підвищує безпечність запобіжного механізму детонації в службовому поводженні. Поставлена задача вирішується тим, що в запобіжному механізмі детонації, котрий має корпус, пристрій детонації з електродетонатором, пусковий механізм, механізм дальнього зведення із запобіжним повзунком та механізм шунтування, застосований такий механізм шунтування, який складається з підпружиненого рухомого штока, зафіксованого у вихідному положенні від поздовжнього переміщення кулькою, яка розміщена в поперечному отворі корпуса, заходить в кільцевий паз штока і спирається на повзунок механізму дальнього зведення, та з перекидного контакту в вигляді заводної пружини. Запропонована конструкція забезпечує спрацювання механізму шунтування послідовно від механізму дальнього зведення, що підвищує безпечність запобіжного механізму детонації в службовому поводженні, та зменшує об'єм пристрою. Суть винаходу пояснюється кресленням, де на фіг. 1 показаний фрагмент запобіжного механізму детонації, на фіг. 2 - поперечний перетин А-А фіг. 1, на фіг. 3 - розріз Б-Б фіг. 2, на фіг. 4 - розріз В-В фіг. 3. Запобіжний механізм детонації містить корпус 1, електродетонатор 2, заряд для передачі детонації 3, повзунок 4 із заводною пружиною 5, піротехнічний сповільнювач 6 із стопором 7, кулька 8, шток 9 з кільцевою канавкою 10, пружину 11, ступінчасту вилку 12, закріплену на плоскій пружині 13, перекидний контакт 14, контакти 15 та 16. Пристрій працює таким чином. У вихідному положенні підривний ланцюг запобіжновиконавчого механізму знаходиться в розірваному стані: між електродетонатором 2 та зарядом для передачі детонації 3 розміщений повзунок 4, що взаємодіє зі стопором 7 піротехнічного сповільнювача 6, а електродетонатор 2 закорочений перекидним контактом 14, який має вигляд заводної пружини, одним кінцем заведеної в паз ступінчастої вилки 12, а другим кінцем закріпленої до нерухомого контакту 15. При цьому ступінчаста вилка 12 має електричний зв'язок з одним із електричних виводів електродетонатора 2 та з одним із вхідних виводів електричного ланцюга підриву пристрою, а контакт 15 - з другим електричним виводом електродетонатора. Контакт 16 має електричний зв'язок лише з другим вхідним виводом електричного ланцюга пристрою. Таким чином у вихідному положенні електродетонатор 2 не підключений до вхідних виводів пристрою, а вогневий ланцюг передачі детонації від електродетонатора 2 до заряду 3 1 UA 101206 C2 5 10 15 розірваний повзунком 4, за рахунок чого забезпечується безпечність пристрою в службовому поводженні до пуску снаряда. Під час пуску снаряда приводиться в дію піротехнічний сповільнювач 6, у якого через визначений час відбувається утоплення стопора 7. Звільнений від стопора 7 повзунок 4 переміщується в бік і відкриває шлях для передачі детонації від електродетонатора 2 до заряду 3. Одночасно звільняється від контакту з повзунком 4 кулька 8, яка вільно викочується з кільцевої канавки 10 штока і звільняє від фіксації шток 9. Під дією стиснутої пружини 11 шток 9 переміщується, натискає на ступінчасту вилку 12 і, прогинаючи кінець плоскої пружини 13, переміщує її. Заведений до цього в паз кінець перекидного контакту 14 звільняється від контакту із ступінчастою вилкою 12, розпрямляється та перемикається на контакт 16. Електродетонатор 2, при цьому підключається до ланцюга підриву пристрою. Таким чином знімається останній ступінь безпечності і пристрій стає готовим до дії за призначенням. Джерело інформації. 1. ПТУРС 9М113, Техническое описание и инструкция по эксплуатации 9М113ТО. Воениздат, Москва, 1982. ФОРМУЛА ВИНАХОДУ 20 25 30 35 Запобіжний механізм детонації, який містить змонтовані в корпусі пристрій детонації з електродетонатором, пусковий механізм, механізм дальнього зведення із запобіжним повзунком та механізм шунтування, який відрізняється тим, що механізм шунтування складається з рухомого штока, який, взаємодіючи зі стиснутою пружиною, у вихідному положенні фіксується від поздовжнього переміщення кулькою, яка розміщена в поперечному отворі корпуса, заходить в кільцевий паз штока і спирається на запобіжний повзунок механізму дальнього зведення, та з перекидного контакту у вигляді заводної пружини, яка одним кінцем підключена до першого електричного виводу електродетонатора, а другим кінцем заведена в паз ступінчастої вилки, що закріплена на консолі плоскої пружини і має електричне з'єднання з другим електричним виводом електродетонатора та з одним із зовнішніх електричних виводів підривного ланцюга, при цьому рухомий шток після переміщення запобіжного повзунка механізму дальнього зведення автоматично має можливість звільнитися від фіксації кулькою і, поздовжньо перемістившись під дією попередньо стиснутої пружини, натиснути на ступінчасту вилку, перемістити її, погнувши плоску пружину, та звільнити від зчеплення попередньо заведений в паз вилки кінець перекидного контакту, який при цьому автоматично розпрямляється і переключається на контакт, з'єднаний з другим зовнішнім електричним виводом підривного ланцюга, створюючи при цьому замкнений електричний ланцюг електродетонатора. 2 UA 101206 C2 Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
