Спосіб дефекосатурації цукрових розчинів

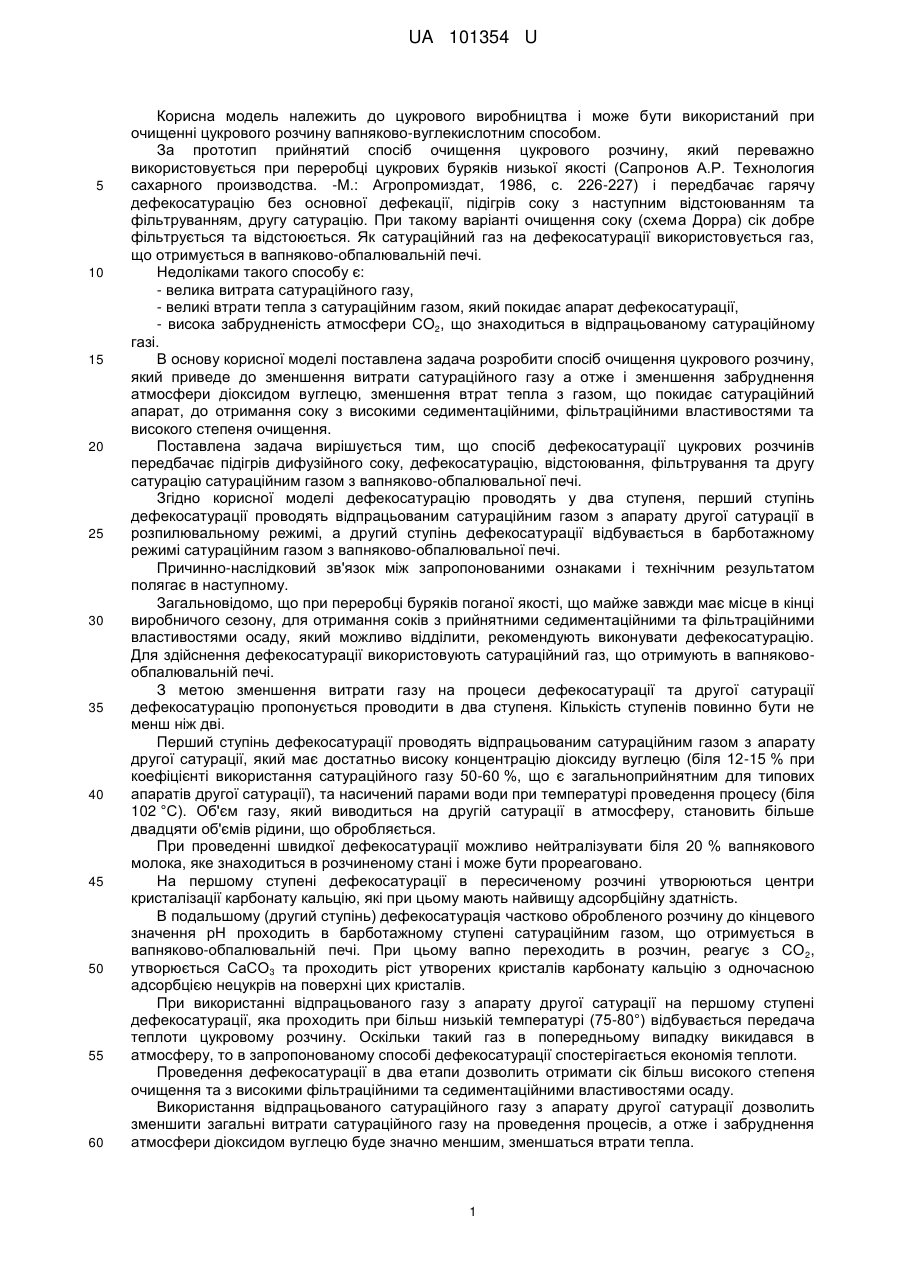

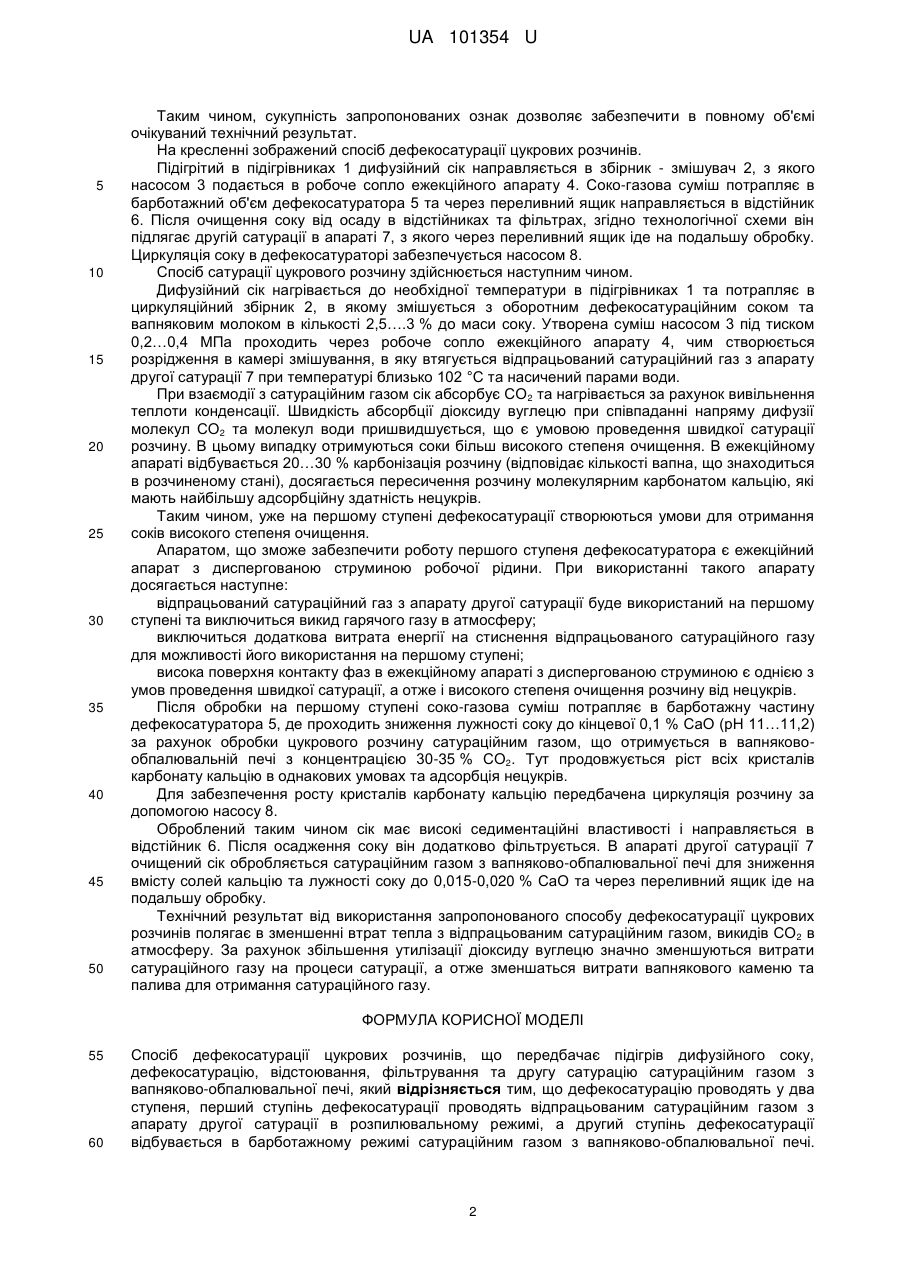

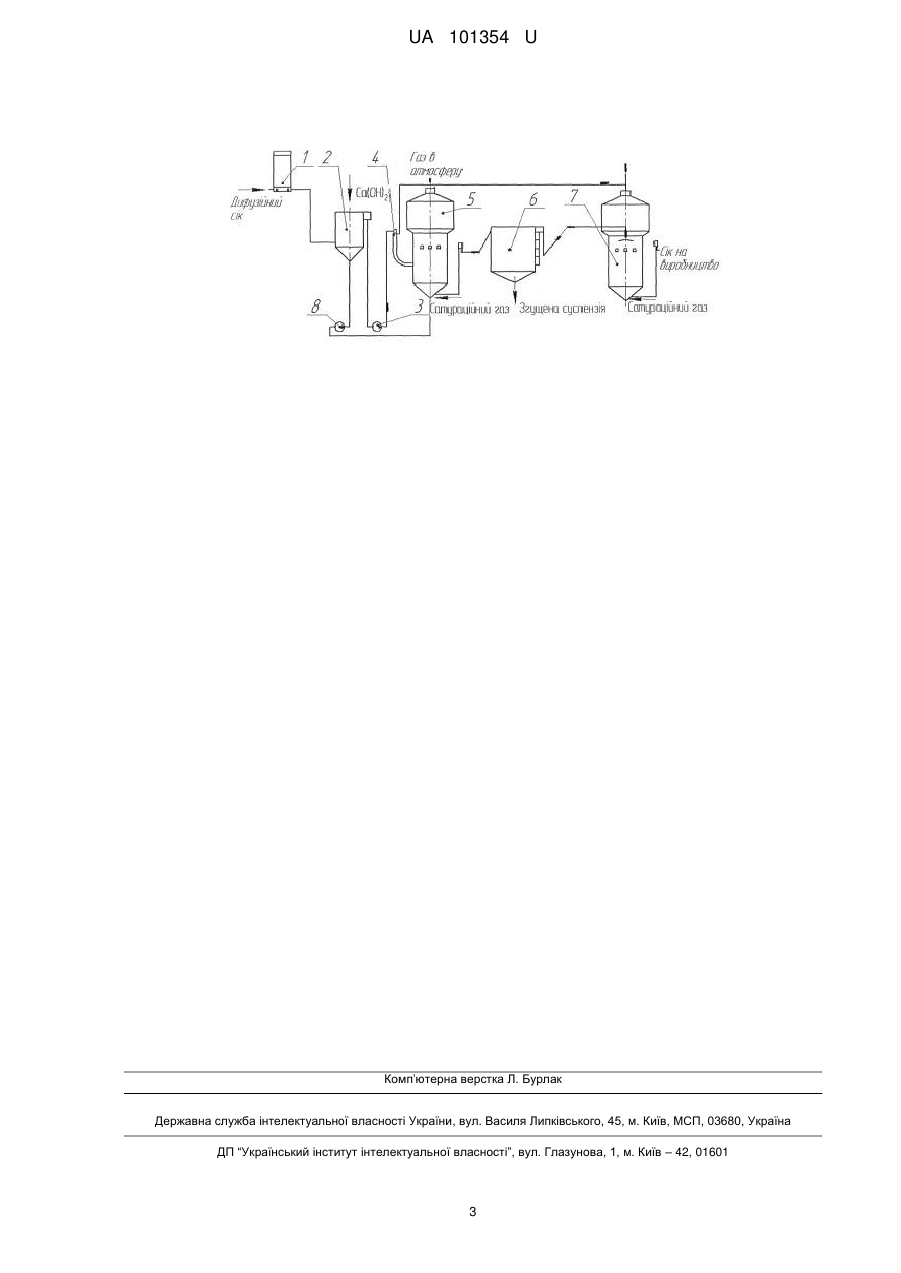

Реферат: UA 101354 U UA 101354 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до цукрового виробництва і може бути використаний при очищенні цукрового розчину вапняково-вуглекислотним способом. За прототип прийнятий спосіб очищення цукрового розчину, який переважно використовується при переробці цукрових буряків низької якості (Сапронов А.Р. Технология сахарного производства. -М.: Агропромиздат, 1986, с. 226-227) і передбачає гарячу дефекосатурацію без основної дефекації, підігрів соку з наступним відстоюванням та фільтруванням, другу сатурацію. При такому варіанті очищення соку (схема Дорра) сік добре фільтрується та відстоюється. Як сатураційний газ на дефекосатурації використовується газ, що отримується в вапняково-обпалювальній печі. Недоліками такого способу є: - велика витрата сатураційного газу, - великі втрати тепла з сатураційним газом, який покидає апарат дефекосатурації, - висока забрудненість атмосфери СO2, що знаходиться в відпрацьованому сатураційному газі. В основу корисної моделі поставлена задача розробити спосіб очищення цукрового розчину, який приведе до зменшення витрати сатураційного газу а отже і зменшення забруднення атмосфери діоксидом вуглецю, зменшення втрат тепла з газом, що покидає сатураційний апарат, до отримання соку з високими седиментаційними, фільтраційними властивостями та високого степеня очищення. Поставлена задача вирішується тим, що спосіб дефекосатурації цукрових розчинів передбачає підігрів дифузійного соку, дефекосатурацію, відстоювання, фільтрування та другу сатурацію сатураційним газом з вапняково-обпалювальної печі. Згідно корисної моделі дефекосатурацію проводять у два ступеня, перший ступінь дефекосатурації проводять відпрацьованим сатураційним газом з апарату другої сатурації в розпилювальному режимі, а другий ступінь дефекосатурації відбувається в барботажному режимі сатураційним газом з вапняково-обпалювальної печі. Причинно-наслідковий зв'язок між запропонованими ознаками і технічним результатом полягає в наступному. Загальновідомо, що при переробці буряків поганої якості, що майже завжди має місце в кінці виробничого сезону, для отримання соків з прийнятними седиментаційними та фільтраційними властивостями осаду, який можливо відділити, рекомендують виконувати дефекосатурацію. Для здійснення дефекосатурації використовують сатураційний газ, що отримують в вапняковообпалювальній печі. З метою зменшення витрати газу на процеси дефекосатурації та другої сатурації дефекосатурацію пропонується проводити в два ступеня. Кількість ступенів повинно бути не менш ніж дві. Перший ступінь дефекосатурації проводять відпрацьованим сатураційним газом з апарату другої сатурації, який має достатньо високу концентрацію діоксиду вуглецю (біля 12-15 % при коефіцієнті використання сатураційного газу 50-60 %, що є загальноприйнятним для типових апаратів другої сатурації), та насичений парами води при температурі проведення процесу (біля 102 °C). Об'єм газу, який виводиться на другій сатурації в атмосферу, становить більше двадцяти об'ємів рідини, що обробляється. При проведенні швидкої дефекосатурації можливо нейтралізувати біля 20 % вапнякового молока, яке знаходиться в розчиненому стані і може бути прореаговано. На першому ступені дефекосатурації в пересиченому розчині утворюються центри кристалізації карбонату кальцію, які при цьому мають найвищу адсорбційну здатність. В подальшому (другий ступінь) дефекосатурація частково обробленого розчину до кінцевого значення рН проходить в барботажному ступені сатураційним газом, що отримується в вапняково-обпалювальній печі. При цьому вапно переходить в розчин, реагує з СО 2, утворюється СаСО3 та проходить ріст утворених кристалів карбонату кальцію з одночасною адсорбцією нецукрів на поверхні цих кристалів. При використанні відпрацьованого газу з апарату другої сатурації на першому ступені дефекосатурації, яка проходить при більш низькій температурі (75-80°) відбувається передача теплоти цукровому розчину. Оскільки такий газ в попередньому випадку викидався в атмосферу, то в запропонованому способі дефекосатурації спостерігається економія теплоти. Проведення дефекосатурації в два етапи дозволить отримати сік більш високого степеня очищення та з високими фільтраційними та седиментаційними властивостями осаду. Використання відпрацьованого сатураційного газу з апарату другої сатурації дозволить зменшити загальні витрати сатураційного газу на проведення процесів, а отже і забруднення атмосфери діоксидом вуглецю буде значно меншим, зменшаться втрати тепла. 1 UA 101354 U 5 10 15 20 25 30 35 40 45 50 Таким чином, сукупність запропонованих ознак дозволяє забезпечити в повному об'ємі очікуваний технічний результат. На кресленні зображений спосіб дефекосатурації цукрових розчинів. Підігрітий в підігрівниках 1 дифузійний сік направляється в збірник - змішувач 2, з якого насосом 3 подається в робоче сопло ежекційного апарату 4. Соко-газова суміш потрапляє в барботажний об'єм дефекосатуратора 5 та через переливний ящик направляється в відстійник 6. Після очищення соку від осаду в відстійниках та фільтрах, згідно технологічної схеми він підлягає другій сатурації в апараті 7, з якого через переливний ящик іде на подальшу обробку. Циркуляція соку в дефекосатураторі забезпечується насосом 8. Спосіб сатурації цукрового розчину здійснюється наступним чином. Дифузійний сік нагрівається до необхідної температури в підігрівниках 1 та потрапляє в циркуляційний збірник 2, в якому змішується з оборотним дефекосатураційним соком та вапняковим молоком в кількості 2,5….3 % до маси соку. Утворена суміш насосом 3 під тиском 0,2…0,4 МПа проходить через робоче сопло ежекційного апарату 4, чим створюється розрідження в камері змішування, в яку втягується відпрацьований сатураційний газ з апарату другої сатурації 7 при температурі близько 102 °C та насичений парами води. При взаємодії з сатураційним газом сік абсорбує СО2 та нагрівається за рахунок вивільнення теплоти конденсації. Швидкість абсорбції діоксиду вуглецю при співпаданні напряму дифузії молекул СО2 та молекул води пришвидшується, що є умовою проведення швидкої сатурації розчину. В цьому випадку отримуються соки більш високого степеня очищення. В ежекційному апараті відбувається 20…30 % карбонізація розчину (відповідає кількості вапна, що знаходиться в розчиненому стані), досягається пересичення розчину молекулярним карбонатом кальцію, які мають найбільшу адсорбційну здатність нецукрів. Таким чином, уже на першому ступені дефекосатурації створюються умови для отримання соків високого степеня очищення. Апаратом, що зможе забезпечити роботу першого ступеня дефекосатуратора є ежекційний апарат з диспергованою струминою робочої рідини. При використанні такого апарату досягається наступне: відпрацьований сатураційний газ з апарату другої сатурації буде використаний на першому ступені та виключиться викид гарячого газу в атмосферу; виключиться додаткова витрата енергії на стиснення відпрацьованого сатураційного газу для можливості його використання на першому ступені; висока поверхня контакту фаз в ежекційному апараті з диспергованою струминою є однією з умов проведення швидкої сатурації, а отже і високого степеня очищення розчину від нецукрів. Після обробки на першому ступені соко-газова суміш потрапляє в барботажну частину дефекосатуратора 5, де проходить зниження лужності соку до кінцевої 0,1 % СаО (рН 11…11,2) за рахунок обробки цукрового розчину сатураційним газом, що отримується в вапняковообпалювальній печі з концентрацією 30-35 % СО2. Тут продовжується ріст всіх кристалів карбонату кальцію в однакових умовах та адсорбція нецукрів. Для забезпечення росту кристалів карбонату кальцію передбачена циркуляція розчину за допомогою насосу 8. Оброблений таким чином сік має високі седиментаційні властивості і направляється в відстійник 6. Після осадження соку він додатково фільтрується. В апараті другої сатурації 7 очищений сік обробляється сатураційним газом з вапняково-обпалювальної печі для зниження вмісту солей кальцію та лужності соку до 0,015-0,020 % СаО та через переливний ящик іде на подальшу обробку. Технічний результат від використання запропонованого способу дефекосатурації цукрових розчинів полягає в зменшенні втрат тепла з відпрацьованим сатураційним газом, викидів СО2 в атмосферу. За рахунок збільшення утилізації діоксиду вуглецю значно зменшуються витрати сатураційного газу на процеси сатурації, а отже зменшаться витрати вапнякового каменю та палива для отримання сатураційного газу. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 Спосіб дефекосатурації цукрових розчинів, що передбачає підігрів дифузійного соку, дефекосатурацію, відстоювання, фільтрування та другу сатурацію сатураційним газом з вапняково-обпалювальної печі, який відрізняється тим, що дефекосатурацію проводять у два ступеня, перший ступінь дефекосатурації проводять відпрацьованим сатураційним газом з апарату другої сатурації в розпилювальному режимі, а другий ступінь дефекосатурації відбувається в барботажному режимі сатураційним газом з вапняково-обпалювальної печі. 2 UA 101354 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
