Електропривод компресора побутового холодильника

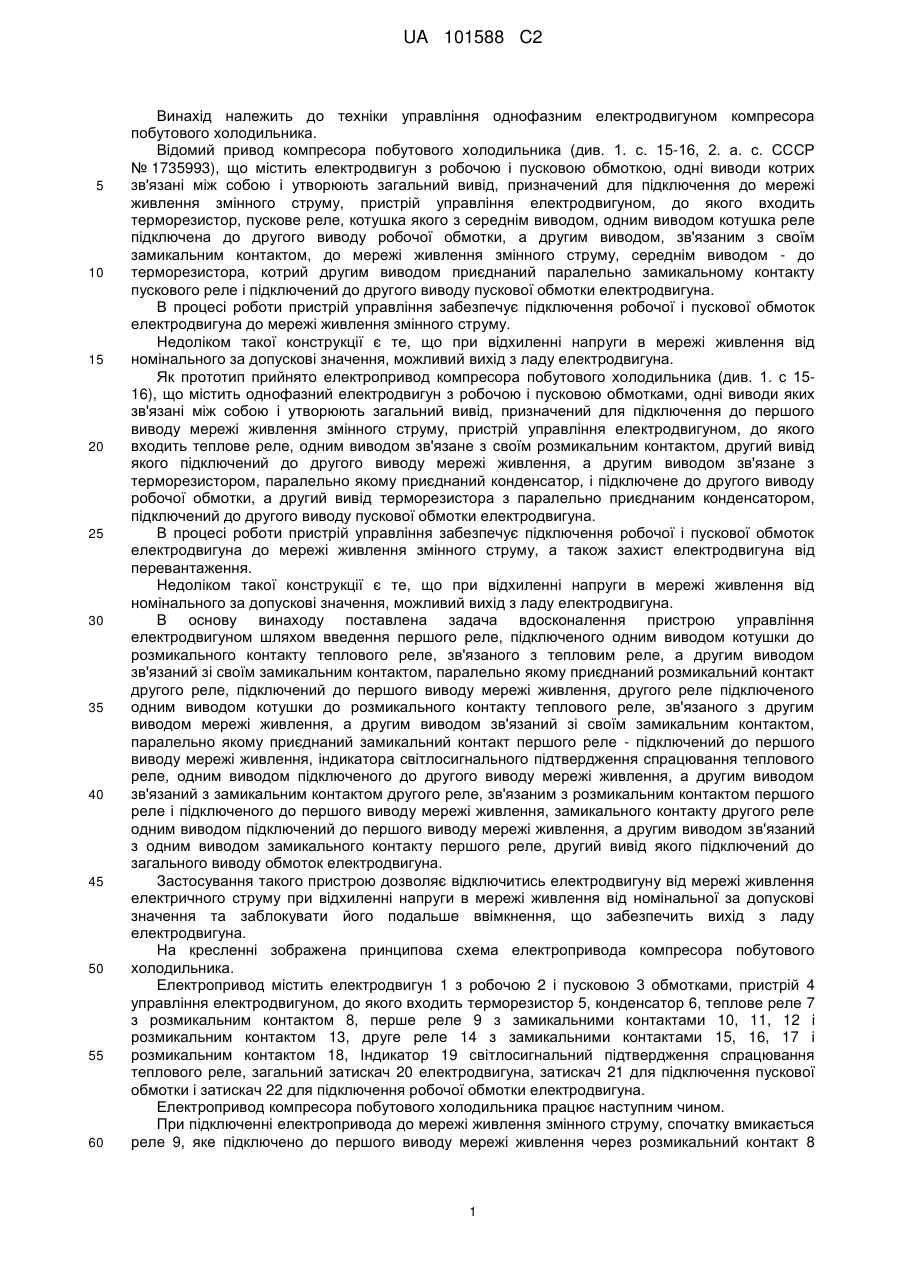

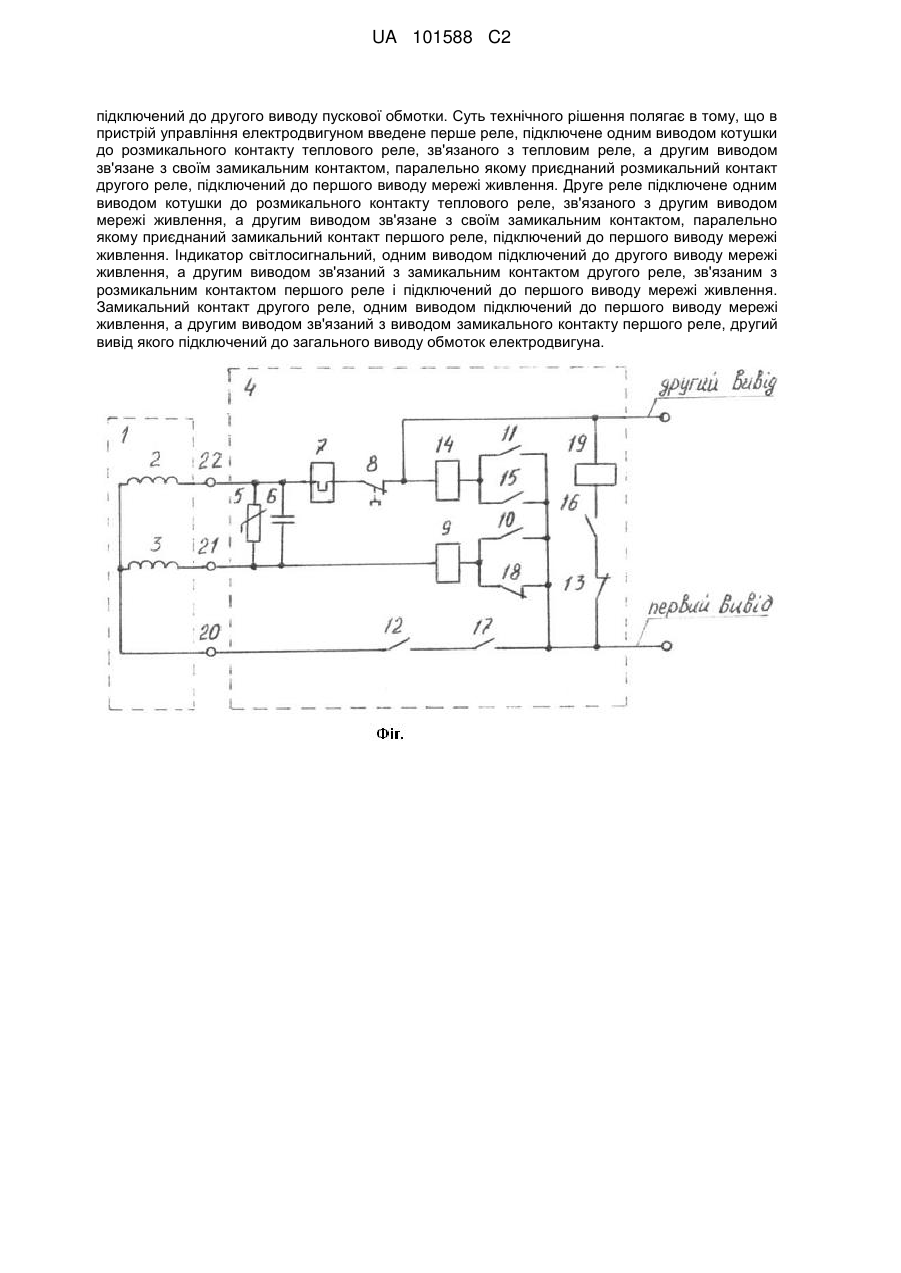

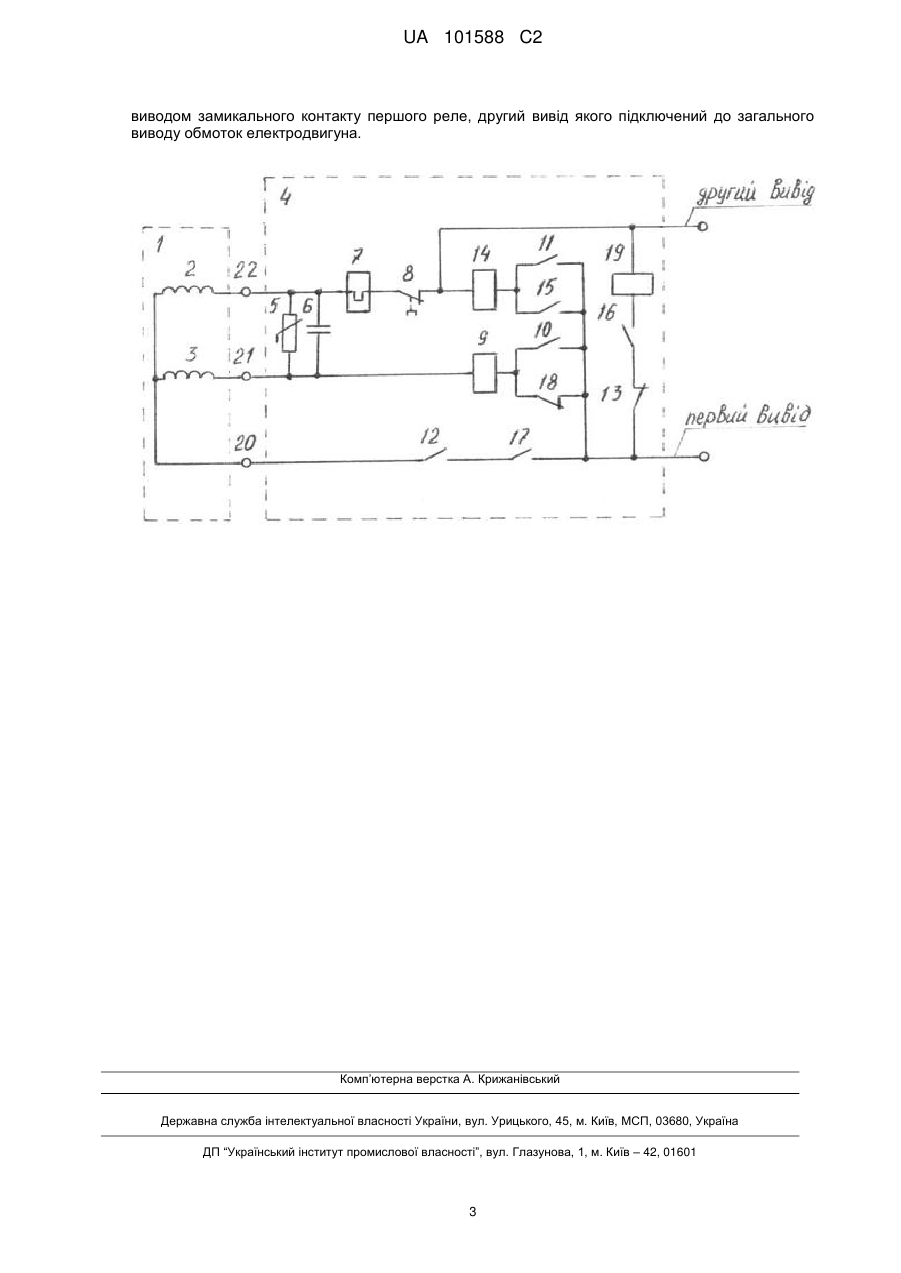

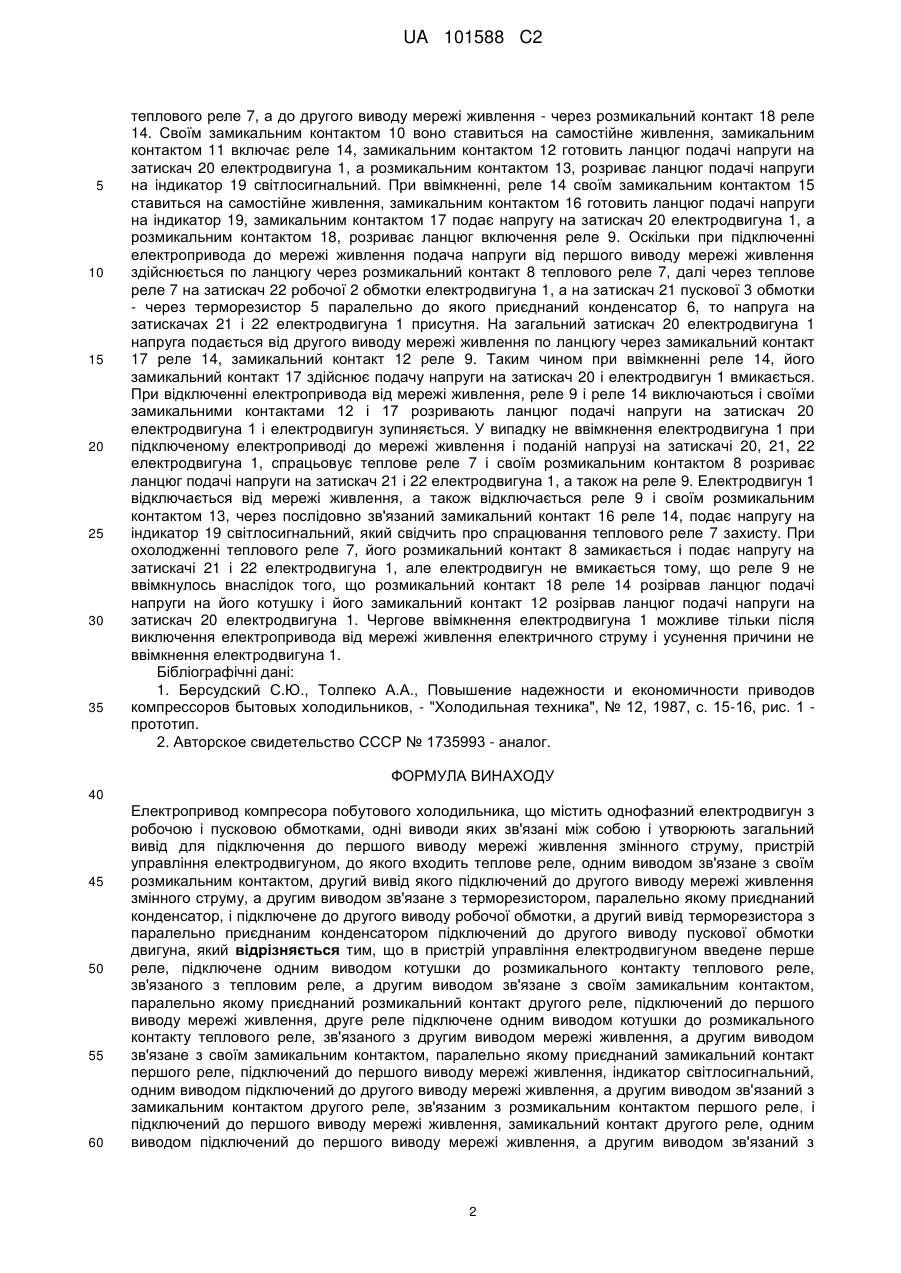

Реферат: Електропривод компресора побутового холодильника належить до техніки управління однофазним електродвигуном компресора побутового холодильника. Електропривод компресора побутового холодильника має однофазний електродвигун з робочою і пусковою обмотками. Одні виводи робочої і пускової обмоток зв'язані між собою і утворюють загальний вивід, призначений для підключення до першого виводу мережі живлення змінного струму. Пристрій управління електродвигуном, до якого входить теплове реле, одним виводом зв'язане з своїм розмикальним контактом і підключене до другого виводу мережі живлення. Другим виводом теплове реле зв'язане з терморезистором, паралельно якому приєднаний конденсатор, і підключене до другого виводу робочої обмотки. Другим виводом терморезистор UA 101588 C2 (12) UA 101588 C2 підключений до другого виводу пускової обмотки. Суть технічного рішення полягає в тому, що в пристрій управління електродвигуном введене перше реле, підключене одним виводом котушки до розмикального контакту теплового реле, зв'язаного з тепловим реле, а другим виводом зв'язане з своїм замикальним контактом, паралельно якому приєднаний розмикальний контакт другого реле, підключений до першого виводу мережі живлення. Друге реле підключене одним виводом котушки до розмикального контакту теплового реле, зв'язаного з другим виводом мережі живлення, а другим виводом зв'язане з своїм замикальним контактом, паралельно якому приєднаний замикальний контакт першого реле, підключений до першого виводу мережі живлення. Індикатор світлосигнальний, одним виводом підключений до другого виводу мережі живлення, а другим виводом зв'язаний з замикальним контактом другого реле, зв'язаним з розмикальним контактом першого реле і підключений до першого виводу мережі живлення. Замикальний контакт другого реле, одним виводом підключений до першого виводу мережі живлення, а другим виводом зв'язаний з виводом замикального контакту першого реле, другий вивід якого підключений до загального виводу обмоток електродвигуна. UA 101588 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до техніки управління однофазним електродвигуном компресора побутового холодильника. Відомий привод компресора побутового холодильника (див. 1. с. 15-16, 2. а. с. СССР № 1735993), що містить електродвигун з робочою і пусковою обмоткою, одні виводи котрих зв'язані між собою і утворюють загальний вивід, призначений для підключення до мережі живлення змінного струму, пристрій управління електродвигуном, до якого входить терморезистор, пускове реле, котушка якого з середнім виводом, одним виводом котушка реле підключена до другого виводу робочої обмотки, а другим виводом, зв'язаним з своїм замикальним контактом, до мережі живлення змінного струму, середнім виводом - до терморезистора, котрий другим виводом приєднаний паралельно замикальному контакту пускового реле і підключений до другого виводу пускової обмотки електродвигуна. В процесі роботи пристрій управління забезпечує підключення робочої і пускової обмоток електродвигуна до мережі живлення змінного струму. Недоліком такої конструкції є те, що при відхиленні напруги в мережі живлення від номінального за допускові значення, можливий вихід з ладу електродвигуна. Як прототип прийнято електропривод компресора побутового холодильника (див. 1. с 1516), що містить однофазний електродвигун з робочою і пусковою обмотками, одні виводи яких зв'язані між собою і утворюють загальний вивід, призначений для підключення до першого виводу мережі живлення змінного струму, пристрій управління електродвигуном, до якого входить теплове реле, одним виводом зв'язане з своїм розмикальним контактом, другий вивід якого підключений до другого виводу мережі живлення, а другим виводом зв'язане з терморезистором, паралельно якому приєднаний конденсатор, і підключене до другого виводу робочої обмотки, а другий вивід терморезистора з паралельно приєднаним конденсатором, підключений до другого виводу пускової обмотки електродвигуна. В процесі роботи пристрій управління забезпечує підключення робочої і пускової обмоток електродвигуна до мережі живлення змінного струму, а також захист електродвигуна від перевантаження. Недоліком такої конструкції є те, що при відхиленні напруги в мережі живлення від номінального за допускові значення, можливий вихід з ладу електродвигуна. В основу винаходу поставлена задача вдосконалення пристрою управління електродвигуном шляхом введення першого реле, підключеного одним виводом котушки до розмикального контакту теплового реле, зв'язаного з тепловим реле, а другим виводом зв'язаний зі своїм замикальним контактом, паралельно якому приєднаний розмикальний контакт другого реле, підключений до першого виводу мережі живлення, другого реле підключеного одним виводом котушки до розмикального контакту теплового реле, зв'язаного з другим виводом мережі живлення, а другим виводом зв'язаний зі своїм замикальним контактом, паралельно якому приєднаний замикальний контакт першого реле - підключений до першого виводу мережі живлення, індикатора світлосигнального підтвердження спрацювання теплового реле, одним виводом підключеного до другого виводу мережі живлення, а другим виводом зв'язаний з замикальним контактом другого реле, зв'язаним з розмикальним контактом першого реле і підключеного до першого виводу мережі живлення, замикального контакту другого реле одним виводом підключений до першого виводу мережі живлення, а другим виводом зв'язаний з одним виводом замикального контакту першого реле, другий вивід якого підключений до загального виводу обмоток електродвигуна. Застосування такого пристрою дозволяє відключитись електродвигуну від мережі живлення електричного струму при відхиленні напруги в мережі живлення від номінальної за допускові значення та заблокувати його подальше ввімкнення, що забезпечить вихід з ладу електродвигуна. На кресленні зображена принципова схема електропривода компресора побутового холодильника. Електропривод містить електродвигун 1 з робочою 2 і пусковою 3 обмотками, пристрій 4 управління електродвигуном, до якого входить терморезистор 5, конденсатор 6, теплове реле 7 з розмикальним контактом 8, перше реле 9 з замикальними контактами 10, 11, 12 і розмикальним контактом 13, друге реле 14 з замикальними контактами 15, 16, 17 і розмикальним контактом 18, Індикатор 19 світлосигнальний підтвердження спрацювання теплового реле, загальний затискач 20 електродвигуна, затискач 21 для підключення пускової обмотки і затискач 22 для підключення робочої обмотки електродвигуна. Електропривод компресора побутового холодильника працює наступним чином. При підключенні електропривода до мережі живлення змінного струму, спочатку вмикається реле 9, яке підключено до першого виводу мережі живлення через розмикальний контакт 8 1 UA 101588 C2 5 10 15 20 25 30 35 теплового реле 7, а до другого виводу мережі живлення - через розмикальний контакт 18 реле 14. Своїм замикальним контактом 10 воно ставиться на самостійне живлення, замикальним контактом 11 включає реле 14, замикальним контактом 12 готовить ланцюг подачі напруги на затискач 20 електродвигуна 1, а розмикальним контактом 13, розриває ланцюг подачі напруги на індикатор 19 світлосигнальний. При ввімкненні, реле 14 своїм замикальним контактом 15 ставиться на самостійне живлення, замикальним контактом 16 готовить ланцюг подачі напруги на індикатор 19, замикальним контактом 17 подає напругу на затискач 20 електродвигуна 1, а розмикальним контактом 18, розриває ланцюг включення реле 9. Оскільки при підключенні електропривода до мережі живлення подача напруги від першого виводу мережі живлення здійснюється по ланцюгу через розмикальний контакт 8 теплового реле 7, далі через теплове реле 7 на затискач 22 робочої 2 обмотки електродвигуна 1, а на затискач 21 пускової 3 обмотки - через терморезистор 5 паралельно до якого приєднаний конденсатор 6, то напруга на затискачах 21 і 22 електродвигуна 1 присутня. На загальний затискач 20 електродвигуна 1 напруга подається від другого виводу мережі живлення по ланцюгу через замикальний контакт 17 реле 14, замикальний контакт 12 реле 9. Таким чином при ввімкненні реле 14, його замикальний контакт 17 здійснює подачу напруги на затискач 20 і електродвигун 1 вмикається. При відключенні електропривода від мережі живлення, реле 9 і реле 14 виключаються і своїми замикальними контактами 12 і 17 розривають ланцюг подачі напруги на затискач 20 електродвигуна 1 і електродвигун зупиняється. У випадку не ввімкнення електродвигуна 1 при підключеному електроприводі до мережі живлення і поданій напрузі на затискачі 20, 21, 22 електродвигуна 1, спрацьовує теплове реле 7 і своїм розмикальним контактом 8 розриває ланцюг подачі напруги на затискач 21 і 22 електродвигуна 1, а також на реле 9. Електродвигун 1 відключається від мережі живлення, а також відключається реле 9 і своїм розмикальним контактом 13, через послідовно зв'язаний замикальний контакт 16 реле 14, подає напругу на індикатор 19 світлосигнальний, який свідчить про спрацювання тепловогореле 7 захисту. При охолодженні теплового реле 7, його розмикальний контакт 8 замикається і подає напругу на затискачі 21 і 22 електродвигуна 1, але електродвигун не вмикається тому, що реле 9 не ввімкнулось внаслідок того, що розмикальний контакт 18 реле 14 розірвав ланцюг подачі напруги на його котушку і його замикальний контакт 12 розірвав ланцюг подачі напруги на затискач 20 електродвигуна 1. Чергове ввімкнення електродвигуна 1 можливе тільки після виключення електропривода від мережі живлення електричного струму і усунення причини не ввімкнення електродвигуна 1. Бібліографічні дані: 1. Берсудский С.Ю., Толпеко А.А., Повышение надежности и економичности приводов компрессоров бытовых холодильников, - "Холодильная техника", № 12, 1987, с. 15-16, рис. 1 прототип. 2. Авторское свидетельство СССР № 1735993 - аналог. ФОРМУЛА ВИНАХОДУ 40 45 50 55 60 Електропривод компресора побутового холодильника, що містить однофазний електродвигун з робочою і пусковою обмотками, одні виводи яких зв'язані між собою і утворюють загальний вивід для підключення до першого виводу мережі живлення змінного струму, пристрій управління електродвигуном, до якого входить теплове реле, одним виводом зв'язане з своїм розмикальним контактом, другий вивід якого підключений до другого виводу мережі живлення змінного струму, а другим виводом зв'язане з терморезистором, паралельно якому приєднаний конденсатор, і підключене до другого виводу робочої обмотки, а другий вивід терморезистора з паралельно приєднаним конденсатором підключений до другого виводу пускової обмотки двигуна, який відрізняється тим, що в пристрій управління електродвигуном введене перше реле, підключене одним виводом котушки до розмикального контакту теплового реле, зв'язаного з тепловим реле, а другим виводом зв'язане з своїм замикальним контактом, паралельно якому приєднаний розмикальний контакт другого реле, підключений до першого виводу мережі живлення, друге реле підключене одним виводом котушки до розмикального контакту теплового реле, зв'язаного з другим виводом мережі живлення, а другим виводом зв'язане з своїм замикальним контактом, паралельно якому приєднаний замикальний контакт першого реле, підключений до першого виводу мережі живлення, індикатор світлосигнальний, одним виводом підключений до другого виводу мережі живлення, а другим виводом зв'язаний з замикальним контактом другого реле, зв'язаним з розмикальним контактом першого реле, і підключений до першого виводу мережі живлення, замикальний контакт другого реле, одним виводом підключений до першого виводу мережі живлення, а другим виводом зв'язаний з 2 UA 101588 C2 виводом замикального контакту першого реле, другий вивід якого підключений до загального виводу обмоток електродвигуна. Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
