Звукопоглинаюча плита

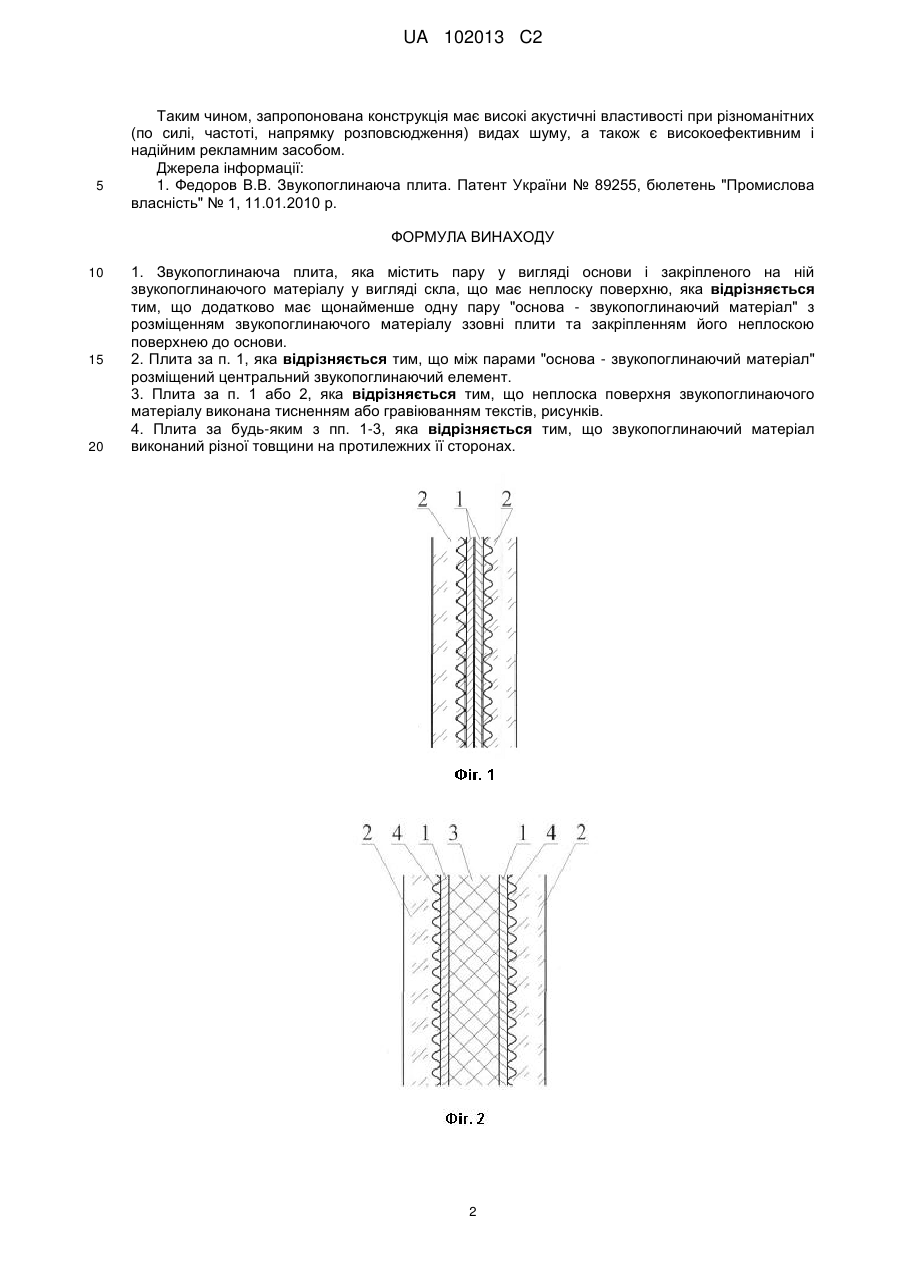

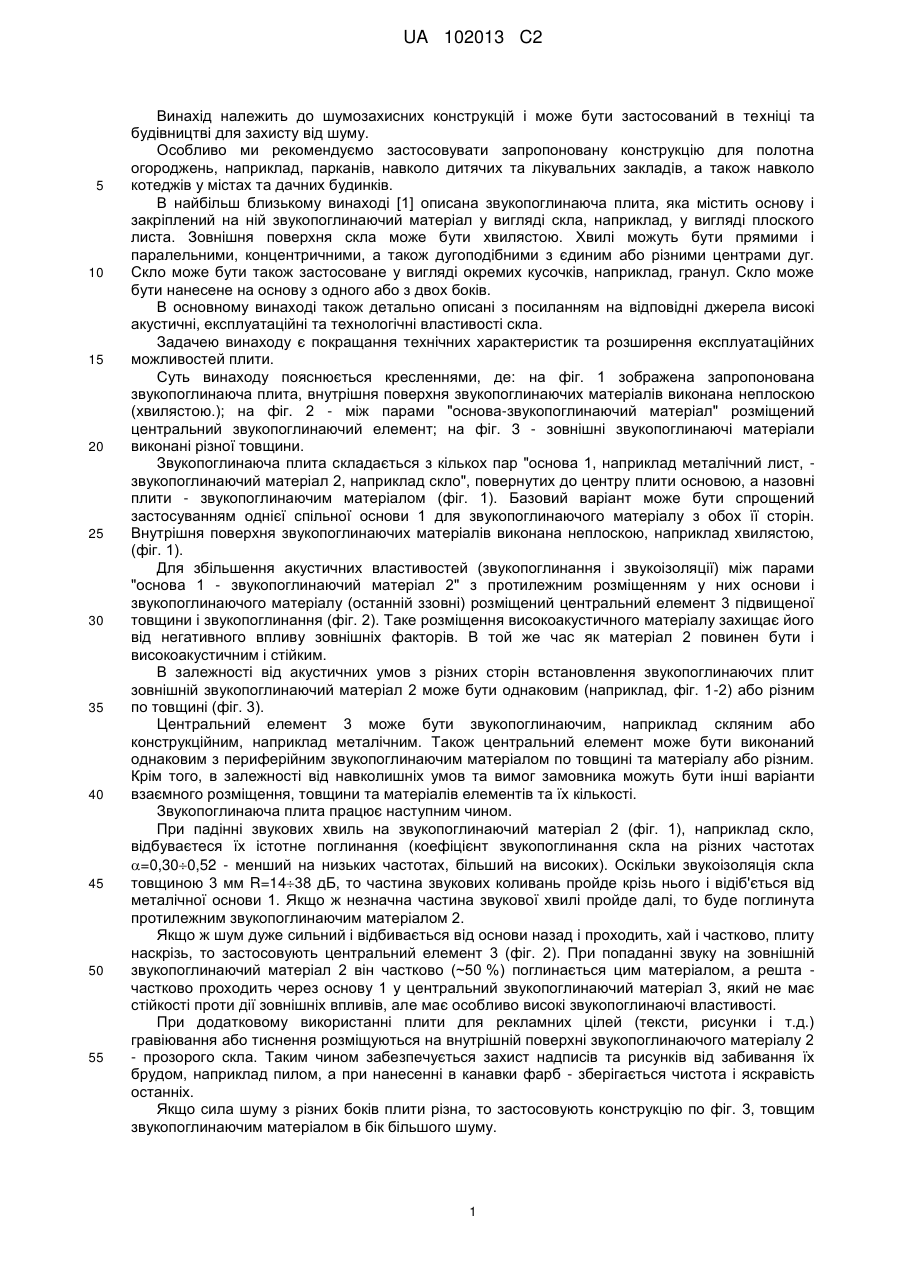

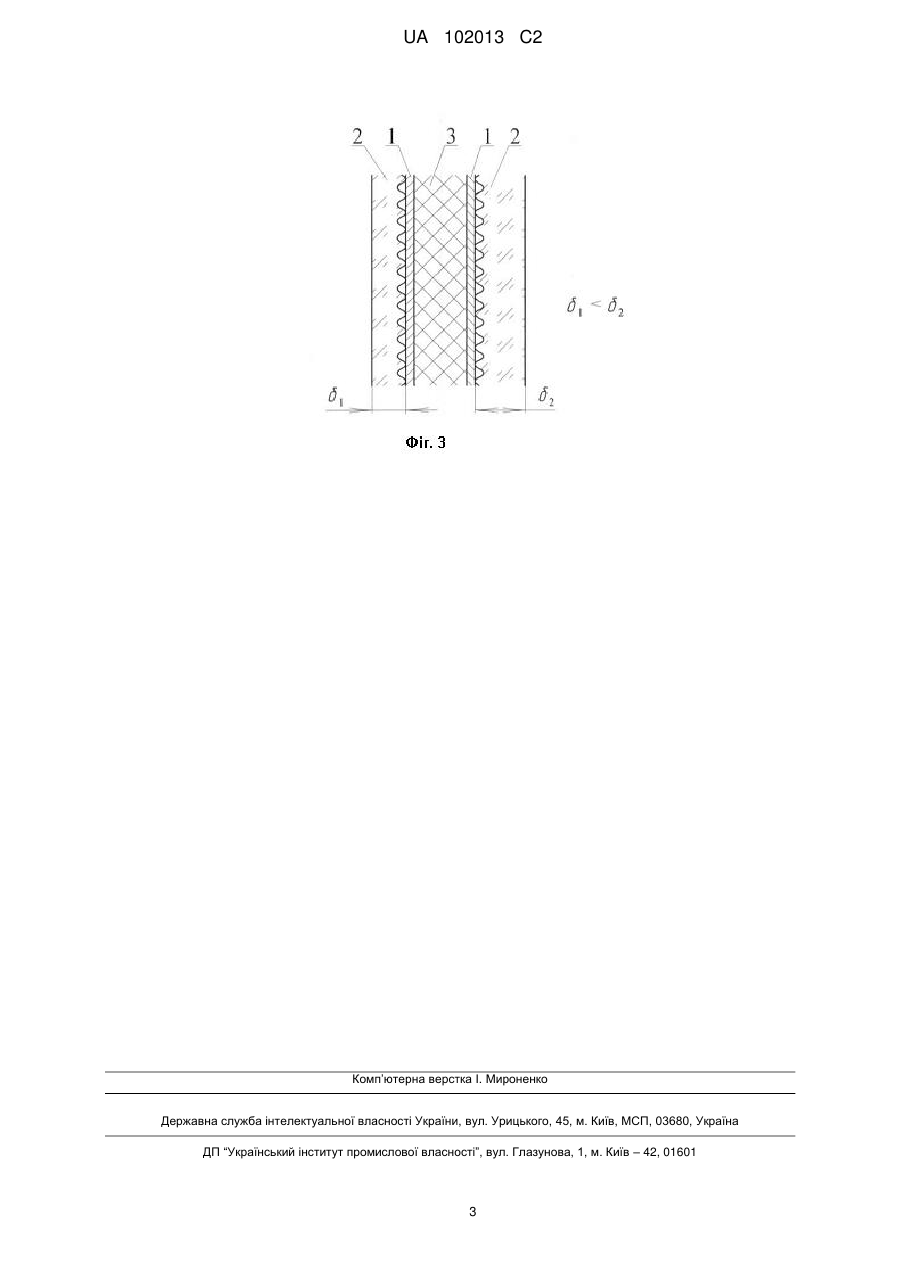

Реферат: Винахід належить до шумозахисних конструкцій і може бути застосований в будівництві для захисту від шуму. Звукопоглинаюча плита містить пару у вигляді основи і закріпленого на ній звукопоглинаючого матеріалу у вигляді скла, що має неплоску поверхню та додатково має щонайменше одну пару "основа - звукопоглинаючий матеріал" з розміщенням звукопоглинаючого матеріалу ззовні плити та закріпленням його неплоскою поверхнею до основи. Між парами "основа-звукопоглинаючий матеріал" можливо розміщати центральний звукопоглинаючий елемент. Поверхня звукопоглинаючого матеріалу виконана тисненням або гравіюванням текстів, рисунків. Звукопоглинаючий матеріал може бути виконаний різної товщини на протилежних її сторонах. Винахід дозволяє підвищити акустичні властивості і надійність плити. UA 102013 C2 (12) UA 102013 C2 UA 102013 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід належить до шумозахисних конструкцій і може бути застосований в техніці та будівництві для захисту від шуму. Особливо ми рекомендуємо застосовувати запропоновану конструкцію для полотна огороджень, наприклад, парканів, навколо дитячих та лікувальних закладів, а також навколо котеджів у містах та дачних будинків. В найбільш близькому винаході [1] описана звукопоглинаюча плита, яка містить основу і закріплений на ній звукопоглинаючий матеріал у вигляді скла, наприклад, у вигляді плоского листа. Зовнішня поверхня скла може бути хвилястою. Хвилі можуть бути прямими і паралельними, концентричними, а також дугоподібними з єдиним або різними центрами дуг. Скло може бути також застосоване у вигляді окремих кусочків, наприклад, гранул. Скло може бути нанесене на основу з одного або з двох боків. В основному винаході також детально описані з посиланням на відповідні джерела високі акустичні, експлуатаційні та технологічні властивості скла. Задачею винаходу є покращання технічних характеристик та розширення експлуатаційних можливостей плити. Суть винаходу пояснюється кресленнями, де: на фіг. 1 зображена запропонована звукопоглинаюча плита, внутрішня поверхня звукопоглинаючих матеріалів виконана неплоскою (хвилястою.); на фіг. 2 - між парами "основа-звукопоглинаючий матеріал" розміщений центральний звукопоглинаючий елемент; на фіг. 3 - зовнішні звукопоглинаючі матеріали виконані різної товщини. Звукопоглинаюча плита складається з кількох пар "основа 1, наприклад металічний лист, звукопоглинаючий матеріал 2, наприклад скло", повернутих до центру плити основою, а назовні плити - звукопоглинаючим матеріалом (фіг. 1). Базовий варіант може бути спрощений застосуванням однієї спільної основи 1 для звукопоглинаючого матеріалу з обох її сторін. Внутрішня поверхня звукопоглинаючих матеріалів виконана неплоскою, наприклад хвилястою, (фіг. 1). Для збільшення акустичних властивостей (звукопоглинання і звукоізоляції) між парами "основа 1 - звукопоглинаючий матеріал 2" з протилежним розміщенням у них основи і звукопоглинаючого матеріалу (останній ззовні) розміщений центральний елемент 3 підвищеної товщини і звукопоглинання (фіг. 2). Таке розміщення високоакустичного матеріалу захищає його від негативного впливу зовнішніх факторів. В той же час як матеріал 2 повинен бути і високоакустичним і стійким. В залежності від акустичних умов з різних сторін встановлення звукопоглинаючих плит зовнішній звукопоглинаючий матеріал 2 може бути однаковим (наприклад, фіг. 1-2) або різним по товщині (фіг. 3). Центральний елемент 3 може бути звукопоглинаючим, наприклад скляним або конструкційним, наприклад металічним. Також центральний елемент може бути виконаний однаковим з периферійним звукопоглинаючим матеріалом по товщині та матеріалу або різним. Крім того, в залежності від навколишніх умов та вимог замовника можуть бути інші варіанти взаємного розміщення, товщини та матеріалів елементів та їх кількості. Звукопоглинаюча плита працює наступним чином. При падінні звукових хвиль на звукопоглинаючий матеріал 2 (фіг. 1), наприклад скло, відбуваєтеся їх істотне поглинання (коефіцієнт звукопоглинання скла на різних частотах =0,300,52 - менший на низьких частотах, більший на високих). Оскільки звукоізоляція скла товщиною 3 мм R=1438 дБ, то частина звукових коливань пройде крізь нього і відіб'ється від металічної основи 1. Якщо ж незначна частина звукової хвилі пройде далі, то буде поглинута протилежним звукопоглинаючим матеріалом 2. Якщо ж шум дуже сильний і відбивається від основи назад і проходить, хай і частково, плиту наскрізь, то застосовують центральний елемент 3 (фіг. 2).При попаданні звуку на зовнішній звукопоглинаючий матеріал 2 він частково (~50 %) поглинається цим матеріалом, а решта частково проходить через основу 1 у центральний звукопоглинаючий матеріал 3, який не має стійкості проти дії зовнішніх впливів, але має особливо високі звукопоглинаючі властивості. При додатковому використанні плити для рекламних цілей (тексти, рисунки і т.д.) гравіювання або тиснення розміщуються на внутрішній поверхні звукопоглинаючого матеріалу 2 - прозорого скла. Таким чином забезпечується захист надписів та рисунків від забивання їх брудом, наприклад пилом, а при нанесенні в канавки фарб - зберігається чистота і яскравість останніх. Якщо сила шуму з різних боків плити різна, то застосовують конструкцію по фіг. 3, товщим звукопоглинаючим матеріалом в бік більшого шуму. 1 UA 102013 C2 5 Таким чином, запропонована конструкція має високі акустичні властивості при різноманітних (по силі, частоті, напрямку розповсюдження) видах шуму, а також є високоефективним і надійним рекламним засобом. Джерела інформації: 1. Федоров В.В. Звукопоглинаюча плита. Патент України № 89255, бюлетень "Промислова власність" № 1, 11.01.2010 р. ФОРМУЛА ВИНАХОДУ 10 15 20 1. Звукопоглинаюча плита, яка містить пару у вигляді основи і закріпленого на ній звукопоглинаючого матеріалу у вигляді скла, що має неплоску поверхню, яка відрізняється тим, що додатково має щонайменше одну пару "основа - звукопоглинаючий матеріал" з розміщенням звукопоглинаючого матеріалу ззовні плити та закріпленням його неплоскою поверхнею до основи. 2. Плита за п. 1, яка відрізняється тим, що між парами "основа - звукопоглинаючий матеріал" розміщений центральний звукопоглинаючий елемент. 3. Плита за п. 1 або 2, яка відрізняється тим, що неплоска поверхня звукопоглинаючого матеріалу виконана тисненням або гравіюванням текстів, рисунків. 4. Плита за будь-яким з пп. 1-3, яка відрізняється тим, що звукопоглинаючий матеріал виконаний різної товщини на протилежних її сторонах. 2 UA 102013 C2 Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
