Система для перекачування рідини

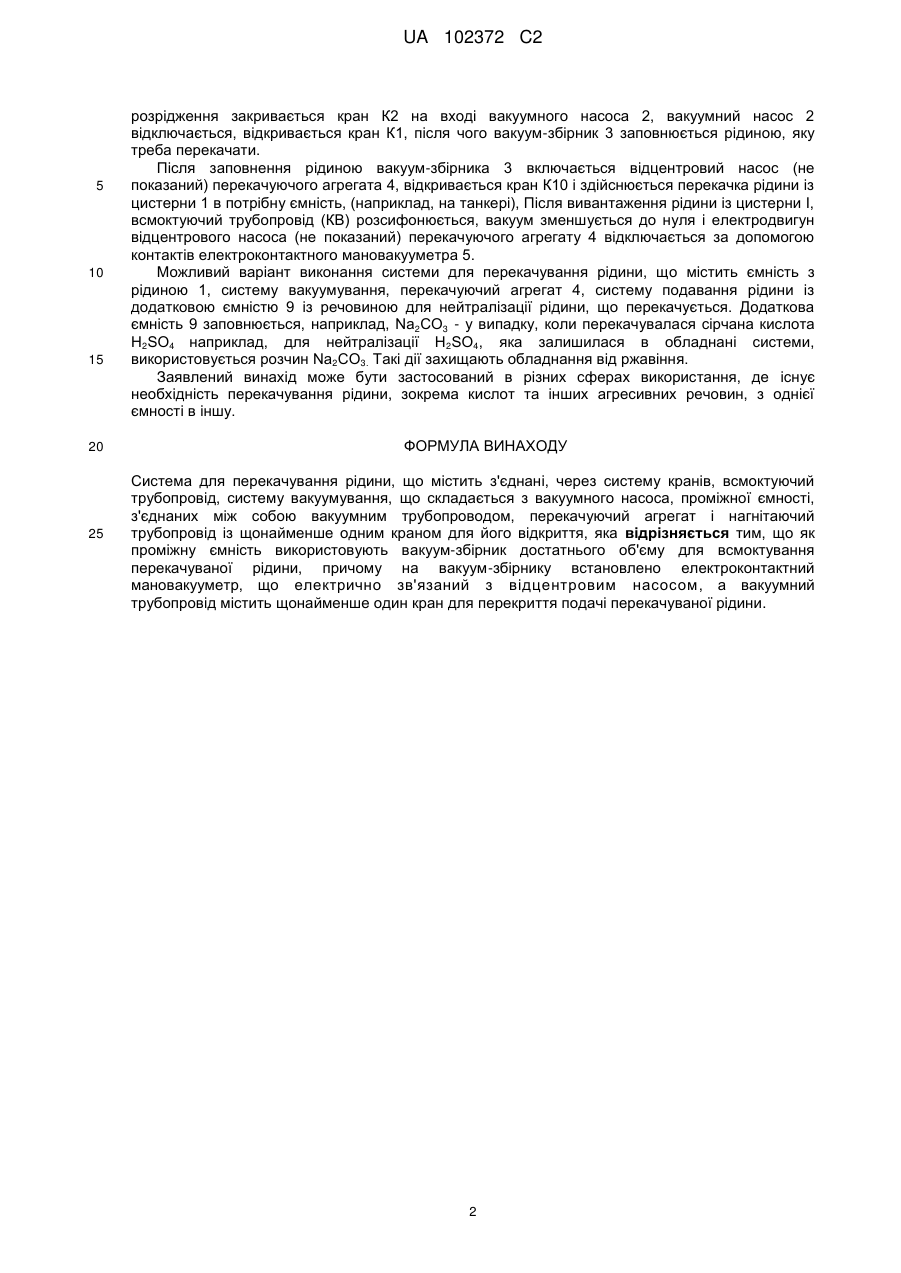

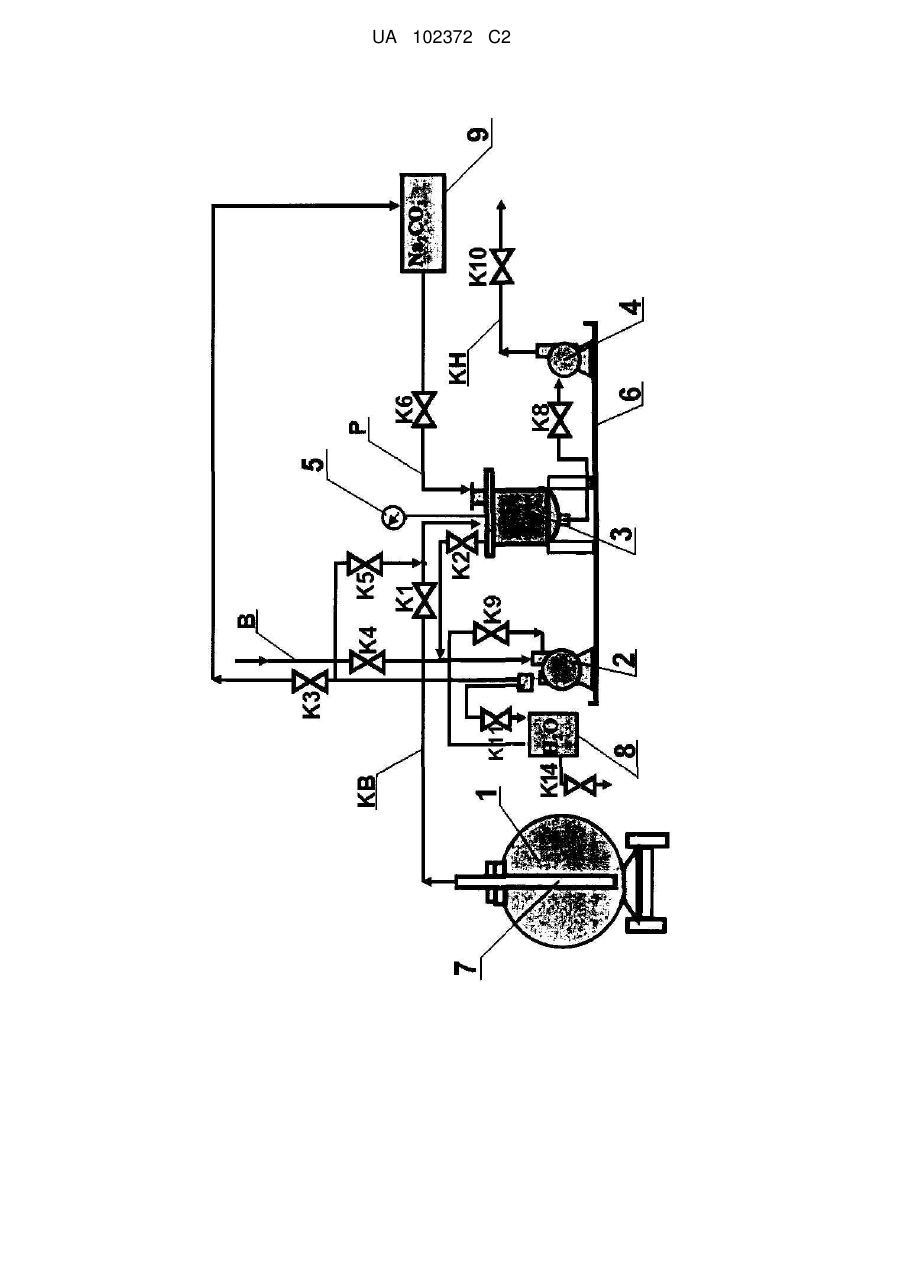

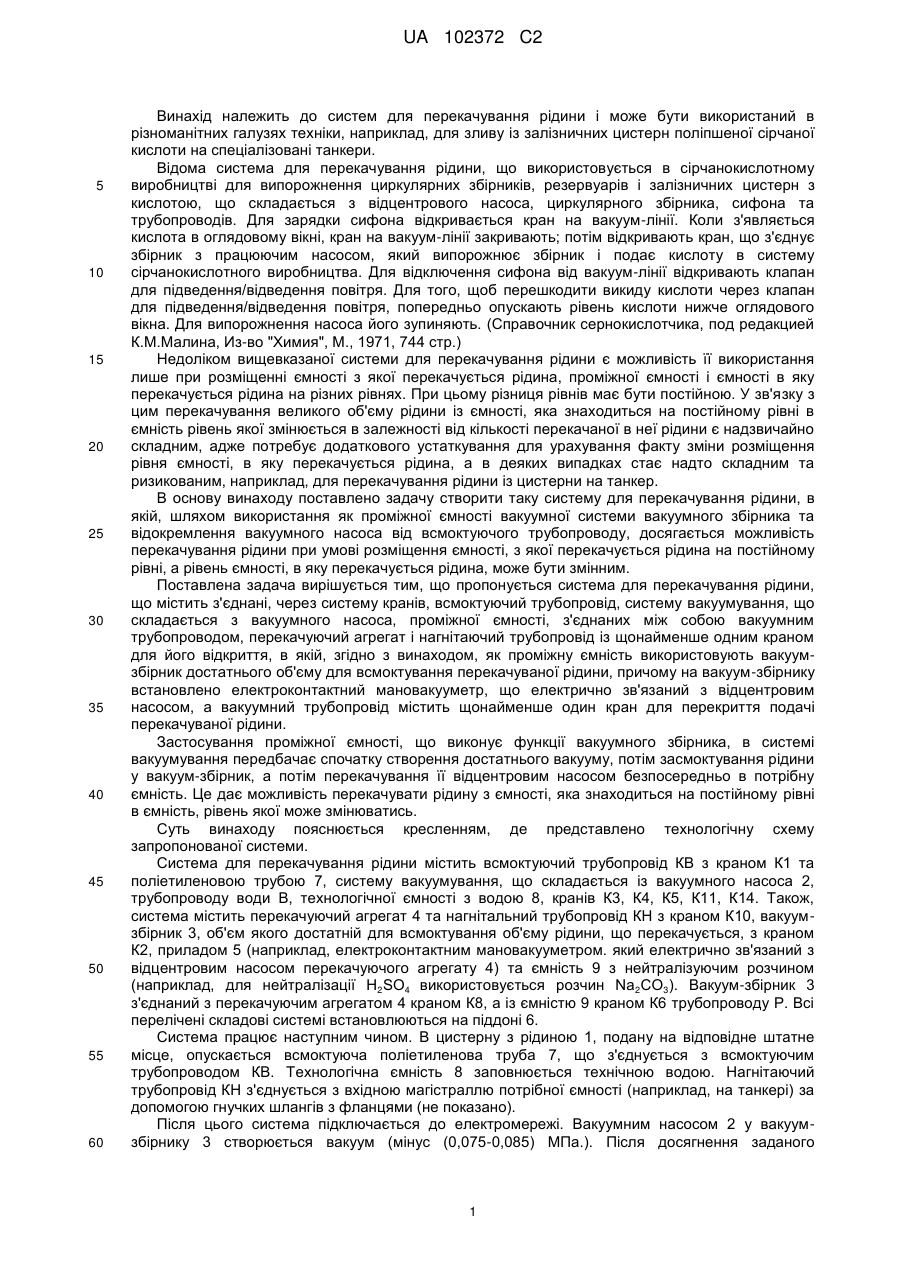

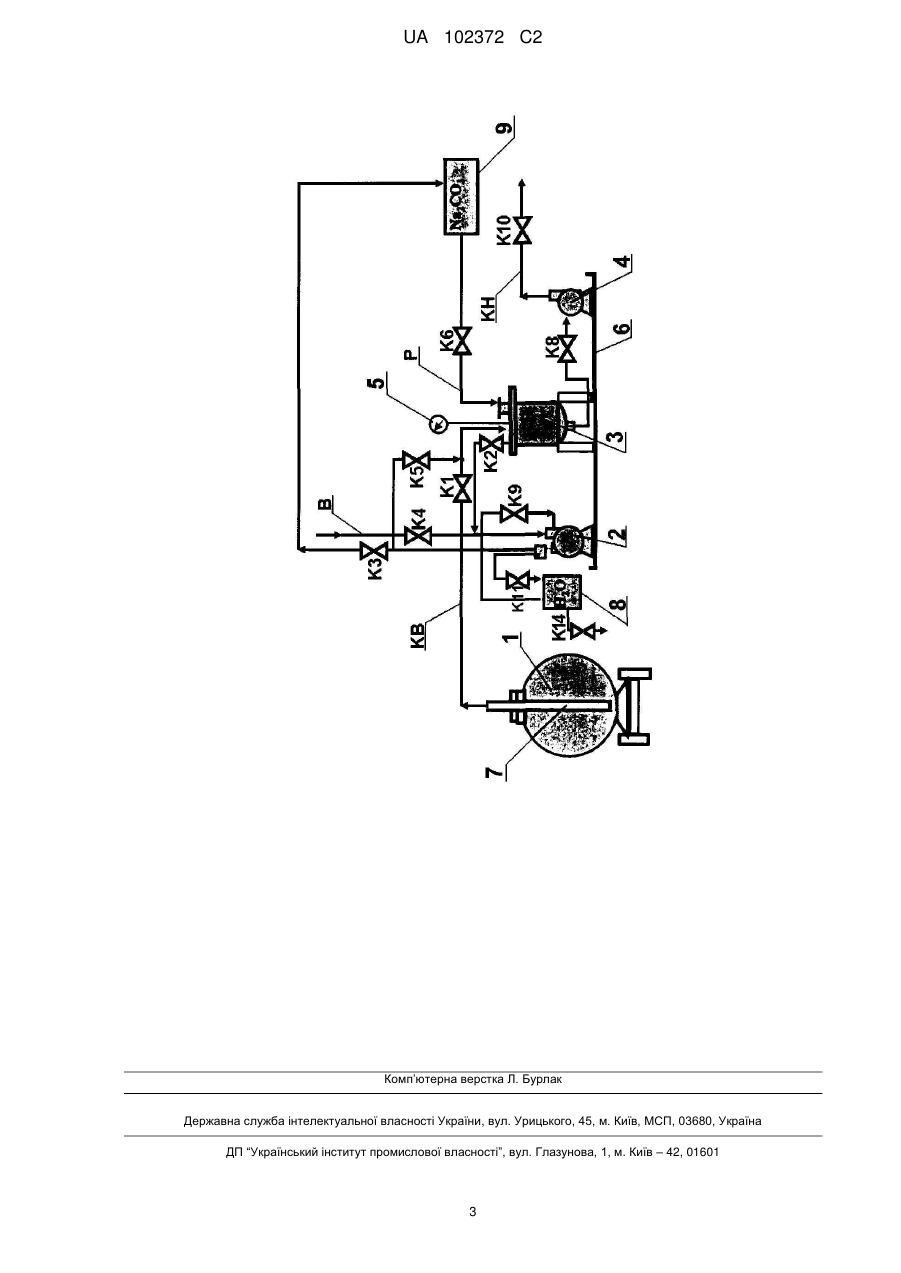

Реферат: Система для перекачування рідини містить з'єднані, через систему кранів, всмоктуючий трубопровід, систему вакуумування, що складається з вакуумного насоса, проміжної ємності, з'єднаних між собою вакуумним трубопроводом, містить щонайменше один кран для перекриття подачі перекачуваної рідини, перекачуючий агрегат і нагнітаючий трубопровід із щонайменше одним краном для його відкриття. Проміжною ємністю є вакуум-збірник достатнього об'єму для всмоктування перекачуваної рідини, причому на останньому встановлений електроконтактний мановакууметр, що електрично зв'язаний з відцентровим насосом. UA 102372 C2 (12) UA 102372 C2 UA 102372 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до систем для перекачування рідини і може бути використаний в різноманітних галузях техніки, наприклад, для зливу із залізничних цистерн поліпшеної сірчаної кислоти на спеціалізовані танкери. Відома система для перекачування рідини, що використовується в сірчанокислотному виробництві для випорожнення циркулярних збірників, резервуарів і залізничних цистерн з кислотою, що складається з відцентрового насоса, циркулярного збірника, сифона та трубопроводів. Для зарядки сифона відкривається кран на вакуум-лінії. Коли з'являється кислота в оглядовому вікні, кран на вакуум-лінії закривають; потім відкривають кран, що з'єднує збірник з працюючим насосом, який випорожнює збірник і подає кислоту в систему сірчанокислотного виробництва. Для відключення сифона від вакуум-лінії відкривають клапан для підведення/відведення повітря. Для того, щоб перешкодити викиду кислоти через клапан для підведення/відведення повітря, попередньо опускають рівень кислоти нижче оглядового вікна. Для випорожнення насоса його зупиняють. (Справочник сернокислотчика, под редакцией К.М.Малина, Из-во "Химия", М., 1971, 744 стр.) Недоліком вищевказаної системи для перекачування рідини є можливість її використання лише при розміщенні ємності з якої перекачується рідина, проміжної ємності і ємності в яку перекачується рідина на різних рівнях. При цьому різниця рівнів має бути постійною. У зв'язку з цим перекачування великого об'єму рідини із ємності, яка знаходиться на постійному рівні в ємність рівень якої змінюється в залежності від кількості перекачаної в неї рідини є надзвичайно складним, адже потребує додаткового устаткування для урахування факту зміни розміщення рівня ємності, в яку перекачується рідина, а в деяких випадках стає надто складним та ризикованим, наприклад, для перекачування рідини із цистерни на танкер. В основу винаходу поставлено задачу створити таку систему для перекачування рідини, в якій, шляхом використання як проміжної ємності вакуумної системи вакуумного збірника та відокремлення вакуумного насоса від всмоктуючого трубопроводу, досягається можливість перекачування рідини при умові розміщення ємності, з якої перекачується рідина на постійному рівні, а рівень ємності, в яку перекачується рідина, може бути змінним. Поставлена задача вирішується тим, що пропонується система для перекачування рідини, що містить з'єднані, через систему кранів, всмоктуючий трубопровід, систему вакуумування, що складається з вакуумного насоса, проміжної ємності, з'єднаних між собою вакуумним трубопроводом, перекачуючий агрегат і нагнітаючий трубопровід із щонайменше одним краном для його відкриття, в якій, згідно з винаходом, як проміжну ємність використовують вакуумзбірник достатнього об'єму для всмоктування перекачуваної рідини, причому на вакуум-збірнику встановлено електроконтактний мановакууметр, що електрично зв'язаний з відцентровим насосом, а вакуумний трубопровід містить щонайменше один кран для перекриття подачі перекачуваної рідини. Застосування проміжної ємності, що виконує функції вакуумного збірника, в системі вакуумування передбачає спочатку створення достатнього вакууму, потім засмоктування рідини у вакуум-збірник, а потім перекачування її відцентровим насосом безпосередньо в потрібну ємність. Це дає можливість перекачувати рідину з ємності, яка знаходиться на постійному рівні в ємність, рівень якої може змінюватись. Суть винаходу пояснюється кресленням, де представлено технологічну схему запропонованої системи. Система для перекачування рідини містить всмоктуючий трубопровід КВ з краном К1 та поліетиленовою трубою 7, систему вакуумування, що складається із вакуумного насоса 2, трубопроводу води В, технологічної ємності з водою 8, кранів К3, К4, К5, К11, К14. Також, система містить перекачуючий агрегат 4 та нагнітальний трубопровід КН з краном К10, вакуумзбірник 3, об'єм якого достатній для всмоктування об'єму рідини, що перекачується, з краном К2, приладом 5 (наприклад, електроконтактним мановакууметром. який електрично зв'язаний з відцентровим насосом перекачуючого агрегату 4) та ємність 9 з нейтралізуючим розчином (наприклад, для нейтралізації Н2SО4 використовується розчин Na 2CО3). Вакуум-збірник 3 з'єднаний з перекачуючим агрегатом 4 краном К8, а із ємністю 9 краном К6 трубопроводу Р. Всі перелічені складові системі встановлюються на піддоні 6. Система працює наступним чином. В цистерну з рідиною 1, подану на відповідне штатне місце, опускається всмоктуюча поліетиленова труба 7, що з'єднується з всмоктуючим трубопроводом КВ. Технологічна ємність 8 заповнюється технічною водою. Нагнітаючий трубопровід КН з'єднується з вхідною магістраллю потрібної ємності (наприклад, на танкері) за допомогою гнучких шлангів з фланцями (не показано). Після цього система підключається до електромережі. Вакуумним насосом 2 у вакуумзбірнику 3 створюється вакуум (мінус (0,075-0,085) МПа.). Після досягнення заданого 1 UA 102372 C2 5 10 15 20 25 розрідження закривається кран К2 на вході вакуумного насоса 2, вакуумний насос 2 відключається, відкривається кран К1, після чого вакуум-збірник 3 заповнюється рідиною, яку треба перекачати. Після заповнення рідиною вакуум-збірника 3 включається відцентровий насос (не показаний) перекачуючого агрегата 4, відкривається кран К10 і здійснюється перекачка рідини із цистерни 1 в потрібну ємність, (наприклад, на танкері), Після вивантаження рідини із цистерни І, всмоктуючий трубопровід (КВ) розсифонюється, вакуум зменшується до нуля і електродвигун відцентрового насоса (не показаний) перекачуючого агрегату 4 відключається за допомогою контактів електроконтактного мановакууметра 5. Можливий варіант виконання системи для перекачування рідини, що містить ємність з рідиною 1, систему вакуумування, перекачуючий агрегат 4, систему подавання рідини із додатковою ємністю 9 із речовиною для нейтралізації рідини, що перекачується. Додаткова ємність 9 заповнюється, наприклад, Na2CО3 - у випадку, коли перекачувалася сірчана кислота Н2SО4 наприклад, для нейтралізації Н2SО4, яка залишилася в обладнані системи, використовується розчин Na2CО3. Такі дії захищають обладнання від ржавіння. Заявлений винахід може бути застосований в різних сферах використання, де існує необхідність перекачування рідини, зокрема кислот та інших агресивних речовин, з однієї ємності в іншу. ФОРМУЛА ВИНАХОДУ Система для перекачування рідини, що містить з'єднані, через систему кранів, всмоктуючий трубопровід, систему вакуумування, що складається з вакуумного насоса, проміжної ємності, з'єднаних між собою вакуумним трубопроводом, перекачуючий агрегат і нагнітаючий трубопровід із щонайменше одним краном для його відкриття, яка відрізняється тим, що як проміжну ємність використовують вакуум-збірник достатнього об'єму для всмоктування перекачуваної рідини, причому на вакуум-збірнику встановлено електроконтактний мановакууметр, що електрично зв'язаний з відцентровим насосом, а вакуумний трубопровід містить щонайменше один кран для перекриття подачі перекачуваної рідини. 2 UA 102372 C2 Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
