Пристрій для перекачування рідини

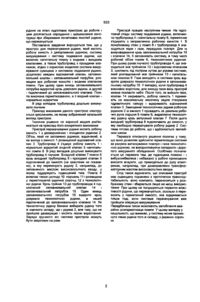

1. Пристрій для перекачування рідини, який містить робочу ємність з деаерованою рідиною, систему вакуумування і систему подавання рідини, що включає нагнітальну помпу з вхідним і вихідним клапанами, а також трубопровід з прохідним клапаном, який відрізняється тим, що система вакуумування суміщена з системою подавання рідини, додатково введені відсічний клапан, заповнювальний клапан і заповнювальний патрубок, розміщені між робочою ємністю і вхідним клапаном помпи, при цьому один кінець заповнювального патрубка відкритий крізь дзеркало рідини, а другий - підключений до заповнювального клапана, помпа виконана герметизованою, а її вхідний клапан - нормально відкритим. 2. Пристрій по п. 1, який відрізняється тим, що трубопровід виконано гнучким. Корисна модель стосується устаткування для перекачування рідин і може бути використана у різноманітних галузях техніки, наприклад, для дозаправлення герметичних посудин очищеними і дезаерованими рідинами, особливо в умовах підвищеної пожежо - і вибухонебезпеки. Основним технічним ускладненням зазначених систем є необхідність перекачування рідини із герметичних робочих посудин, де вони зберігаються , до герметичних же посудин, де вони будуть використані за призначенням, зі збереженням початкової якості рідини. При цьому необхідно забезпечити вакуумування системи подавання рідини і можливість посування рідини із посудини, де у процесі перекачування утворюється розрідження, у посудину, де у цьому ж процесі підтримується постійній робочий тиск. Відомий пристрій для перекачування рідин, що описаний у заявці Японії №61-242132 (5М.КЛ.Р04В 43/06, 15/02; пр. 14.10.86). Він містить робочу ємність з рідиною, що перекачується, і систему подавання рідини у вигляді нагнітальної помпи. Помпа включає корпус з усмоктувальним і випускним отворами. Усередині корпуса розташована еластична плівка, що розподіляє його внутрішній об'єм на порожнину для впускання і випускання рідини, що оброблюється, і порожнину для впускання допоміжної рідини (робочого масла) під тиском. На іншій стороні корпуса закріплено гідроциліндр, якого з'єднано з порожниною для робочого масла. Еластична плівка є робочим органом. Описаний пристрій дозволяє створити гідростатичний напор, необхідний для перекачування, але не дозволяє зберегти первинну чистоту ріди ни. Це відбувається тому, що система подавання рідини не вакуумована, і гази, що знаходяться в ній, проникають до рідини. До того ж, з часом діафрагма стоншується, і крізь неї починає просмоктуватися допоміжна рідина, що теж вносить додаткові забруднення. З відомих технічних рішень найбільш близьким до корисної моделі є пристрій, що описаний у А.С. СРСР №856 971 (ЗМ.кл. B67D 5/02, пр.25.10.79). Він містить робочу ємність з дезаерованою рідиною (дезаератор), систему вакуумування і систему подавання рідини, що включає нагнітальну помпу з усмоктувальним і випускним клапанами, а також трубопровід з вихідним клапаном. Система вакуумування містить герметичний кожух, вакуумну помпу і вакуумні трубопроводи з клапанами. Система подавання рідини міститься у герметичному кожуху. Цей пристрій дає можливість зберегти чистоту рідини за рахунок вакуумування системи подавання рідини, але до його недоліків слід віднести складність забезпечення герметизації у цій системі, а саме: наявність герметичного кожуха, вакуумної помпи, тобто великої кількості складних і дорогих вузлів. До того ж, слід зазначити, що пристрій стаціонарний. При його транспортуванні підвищується небезпека порушення герметичності, що, в свою чергу, збільшує небезпеку забруднення рідини, що перекачують. У основу корисної моделі поставлене завдання створення пристрою для перекачування рідини, у якому створення гідростатичного напору і вакуумування системи подавання здійснюється за рахунок введення і виведення однієї і тієї ж допоміжної со со о 933 рідини на етапі підготовки пристрою до роботи і цим досягається спрощення і здешевлення конструкції при збереженні початкових якостей рідини, що перекачується Поставлене завдання вирішується тим, що у пристрої для перекачування рідини, який містить робочу ємність з декорованою рідиною, систему вакуумування і систему подавання рідини, що включає нагнітальну помпу з вхідним і вихідним клапанами, а також трубопровід з прохідним клапаном, згідно з корисною моделлю система вакуумування суміщена з системою подавання рідини, додатково введені відсікаючий клапан, заповнювальнии клапан і заповнювальнии патрубок, розміщені між робочою ємністю і вхідним клапаном помпи При цьому один кінець заповнювального патрубка відкритий крізь дзеркало рідини, а другий - підключений до заповнювального клапана Помпа виконана герметизованою, а й вхідний клапан нормально відкритим В ряді випадків трубопровід доцільно виконувати гнучким Приклад виконання даного пристрою ілюструється кресленням, на якому зображений загальний вигляд пристрою Технічне рішення по корисній моделі роз'яснюється на прикладі його конкретного виконання Пристрій перекачування рідини містить робочу ємність 1 з дезаерованою і очищеною рідиною 2 Об'єм, який не заповнено рідиною, відкачаний, а на виході з ємності 1 розміщений відсікаючий клапан 3 Трубопровід 4 з'єднує робочу ємність 1 і нормально відкритий вхідний клапан 5 нагнітальної помпи 6 В ряді випадків доцільно виконувати трубопровід 4 гнучким Вихідний клапан 7 помпи 6 крізь вихідний трубопровід 8 і прохідний клапан 9 підключений до ємності (на кресленні не показано), в яку перекачують рідину 2, наприклад, до заповненого маслом високовольтного вводу, у якому піддержують підвищений тиск Помпа 6 включає також циліндр 10 поршень 11 і розміщена у герметизуючій рідинній сорочці 12 з технологічної рідини Крізь трійник 13 до трубопровода 4 підключений заповнювальнии клапан 14 і заповнювальнии патрубок 15 Один кінець заповнювального патрубка 15 відкрито крізь дзеркало технологічної рідини, а інший підключений до заповнювального клапана 14 Як технологічну рідину бажано вибирати рідину того ж ХІМІЧНОГО складу, що і рідина 2, але таку, що не пройшла дезаерацію і містить газові вкраплення Заради зручності всі частини пристрою можуть бути закріплені на рамі Пристрій працює наступним чином На підготовчш стадії систему подавання рідини, включаючи трубопровід 4 і нагнітальну помпу б, герметичне з'єднують з заправленою робочою ємністю 1 В початковому стані у помпі 6 і трубопроводі 4 знаходяться пари і гази, передусім повітря Для їх випровадження крізь заповнювальнии патрубок 15 і клапани 14, 5 заповнюють систему, в тому числі робочий об'єм помпи 6, технологічною рідиною При цьому рукав гнучкого трубопровода 4, що знаходиться між трійником 13 і відсікаючим клапаном З, схиляють під гострим кутом до рукава системи, який розташований між трійником 13 і нагнітальною помпою 6 Гази виходять із системи крізь відкрите дзеркало технологічної рідини в заповнювальному патрубку 15 У випадку, коли трубопровід 4 виконано жорстким, для виходу газів весь пристрій можна покласти набік Після того, як вийшли гази, клапан 14 закривають, робочу ємнють 1 піднімають на максимальну височину задля створення гідравлічного напору і відкривають відсікаючий клапан 3 Заміщення технологічної рідини робочою рідиною 2 із ємності 1 провадять за декілька робочих рухів поршня 9 помпи 6, видаляючи технологічну рідину крізь випускний клапан 7 Після цього вихідний трубопровід 8 підключають до ємності, у яку необхідно перекачувати робочу рідину 2 Система готова до роботи, що і здійснюється звичайним чином Перевага описаного рішення полягає у тому, що воно дозволяє здійснити герметизацію системи за рахунок витискування повітря і газів технологічною рідиною, не використовуючи складного і дорогого вакуумного обладнання Особливо позначається ця перевага там, де підвищена пожежо - і вибухонебезпека і небажано у робочі приміщення вносити апарати, що приводяться до руху електрикою, наприклад, при дозаправленні трансформаторним маслом високовольтних вводів Слід також відзначити, що описаний пристрій має підвищену порівняно з прототипом транспортабельність воно компакто, переноситься у розібраному стані і збирається лише на МІСЦІ використання При цьому не погіршуються первинні властивості рідини, що перекачується, оскільки її перевозять у герметичній ємності, яка відкривається тільки тоді, коли система перекачування вже пройшла операцію вакуумування Передбачена також можливість запобігання аварійної розгерметизації помпи У цьому випадку у нещільності, що виникає, у систему може проникнути лише рідина того ж складу, з рідинної сорочки 933 ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Киів-133, бульв Лесі Українки, 26 (044)295-81-42,295-61-97 Підписано до друку Л . /
