Система водовідведення

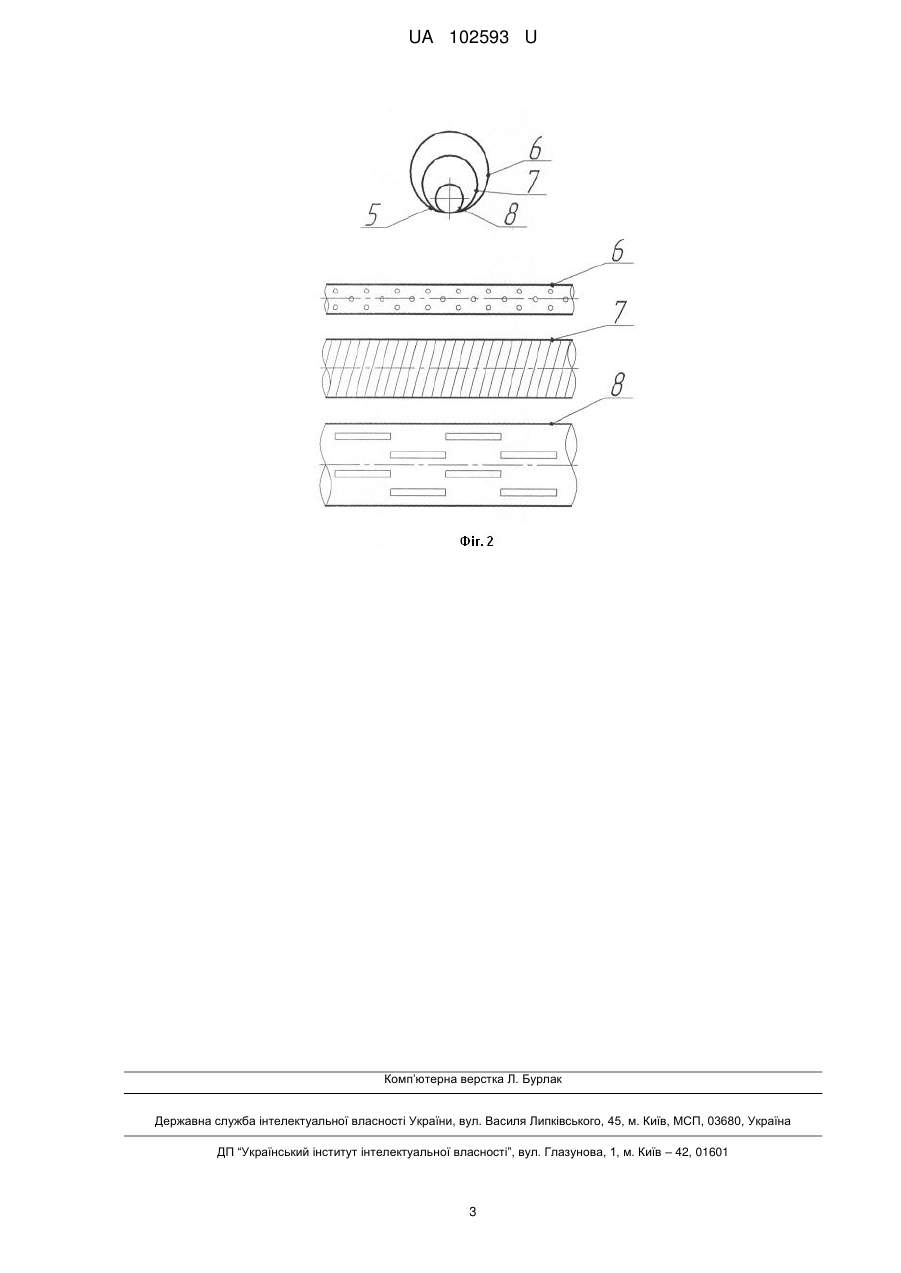

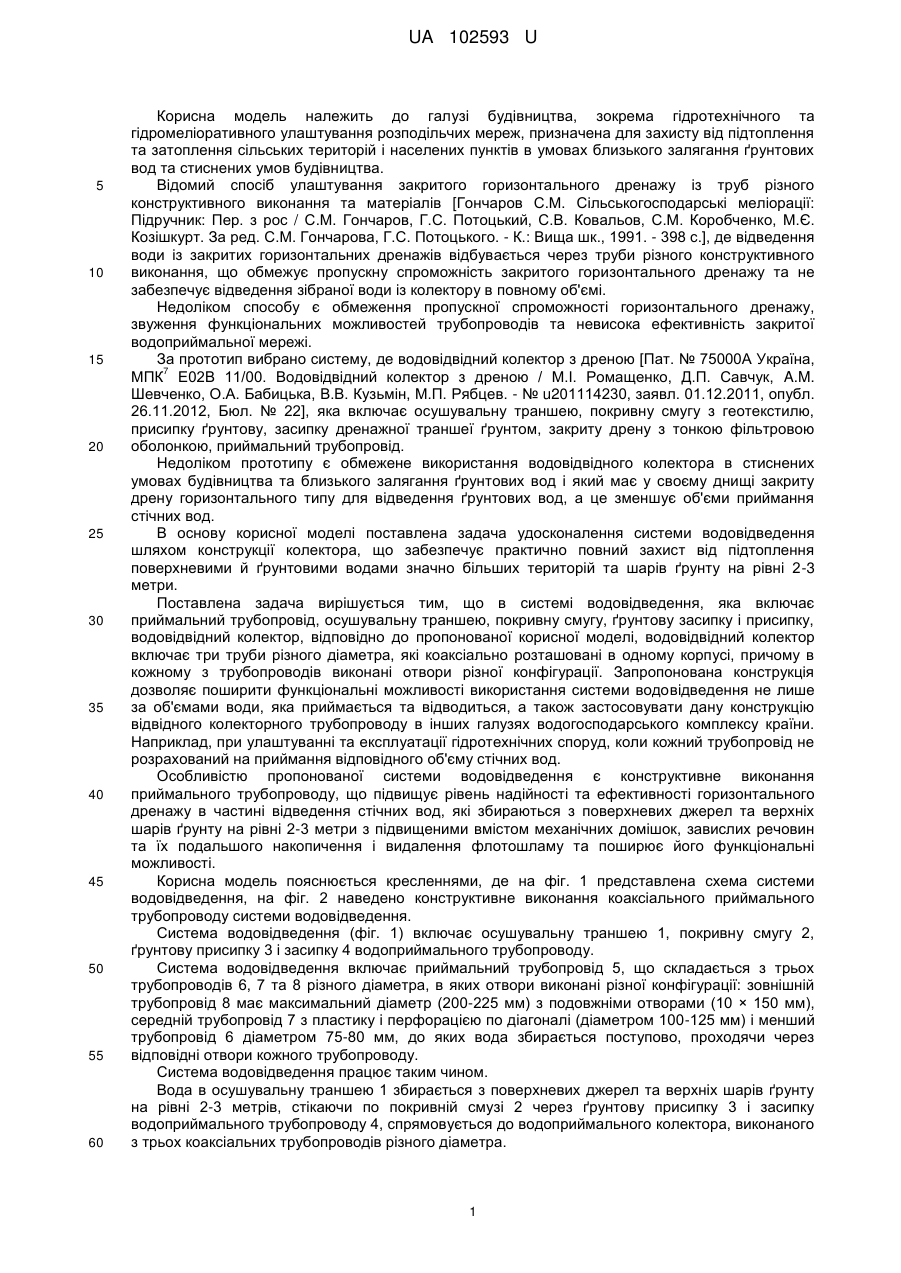

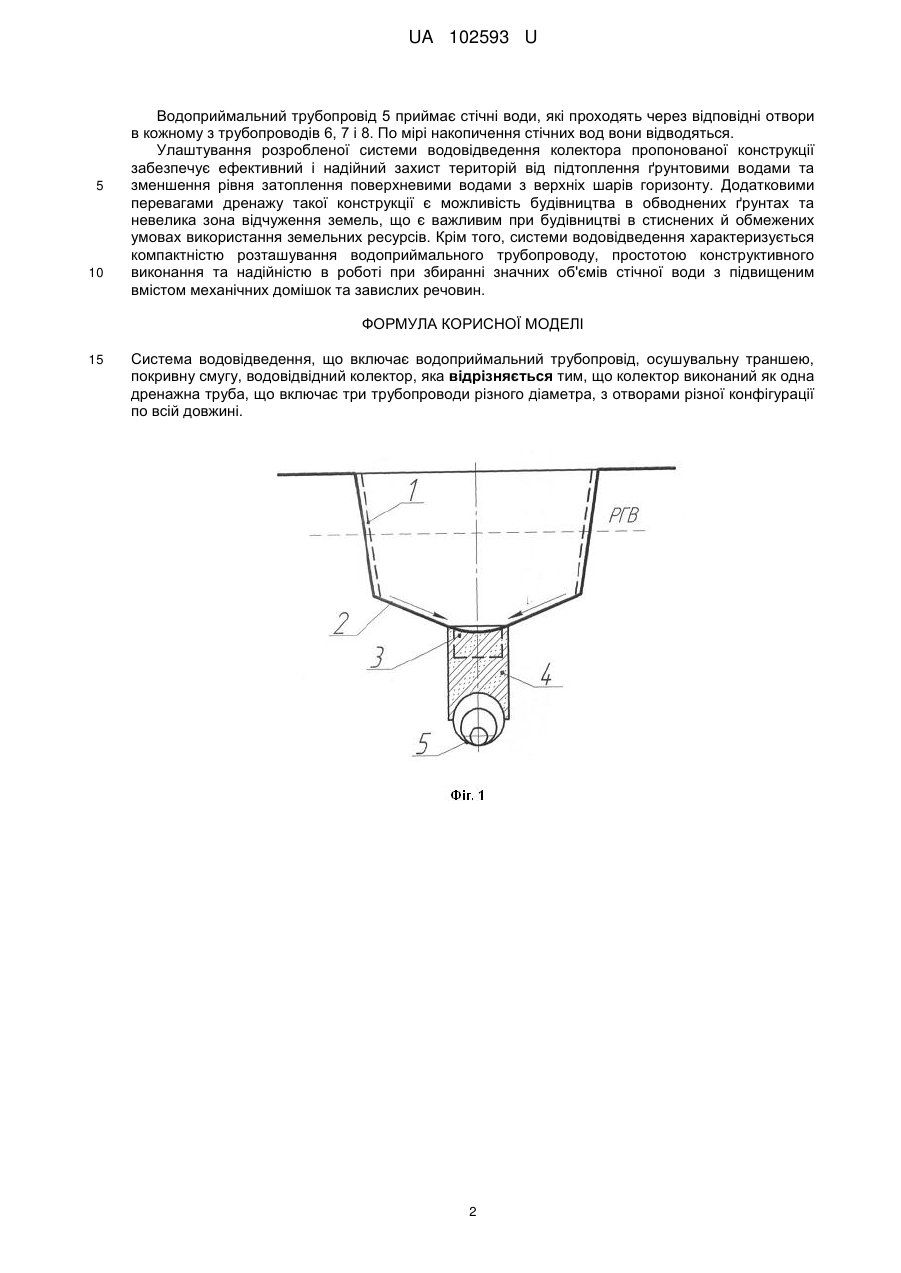

Реферат: Система водовідведення, що включає водоприймальний трубопровід, осушувальну траншею, покривну смугу, водовідвідний колектор, причому колектор виконаний як одна дренажна труба, що включає три трубопроводи різного діаметра, з отворами різної конфігурації по всій довжині. UA 102593 U (12) UA 102593 U UA 102593 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі будівництва, зокрема гідротехнічного та гідромеліоративного улаштування розподільчих мереж, призначена для захисту від підтоплення та затоплення сільських територій і населених пунктів в умовах близького залягання ґрунтових вод та стиснених умов будівництва. Відомий спосіб улаштування закритого горизонтального дренажу із труб різного конструктивного виконання та матеріалів [Гончаров С.М. Сільськогосподарські меліорації: Підручник: Пер. з рос / С.М. Гончаров, Г.С. Потоцький, С.В. Ковальов, С.М. Коробченко, М.Є. Козішкурт. За ред. С.М. Гончарова, Г.С. Потоцького. - К.: Вища шк., 1991. - 398 с.], де відведення води із закритих горизонтальних дренажів відбувається через труби різного конструктивного виконання, що обмежує пропускну спроможність закритого горизонтального дренажу та не забезпечує відведення зібраної води із колектору в повному об'ємі. Недоліком способу є обмеження пропускної спроможності горизонтального дренажу, звуження функціональних можливостей трубопроводів та невисока ефективність закритої водоприймальної мережі. За прототип вибрано систему, де водовідвідний колектор з дреною [Пат. № 75000А Україна, 7 МПК Е02В 11/00. Водовідвідний колектор з дреною / М.І. Ромащенко, Д.П. Савчук, A.M. Шевченко, О.А. Бабицька, В.В. Кузьмін, М.П. Рябцев. - № u201114230, заявл. 01.12.2011, опубл. 26.11.2012, Бюл. № 22], яка включає осушувальну траншею, покривну смугу з геотекстилю, присипку ґрунтову, засипку дренажної траншеї ґрунтом, закриту дрену з тонкою фільтровою оболонкою, приймальний трубопровід. Недоліком прототипу є обмежене використання водовідвідного колектора в стиснених умовах будівництва та близького залягання ґрунтових вод і який має у своєму днищі закриту дрену горизонтального типу для відведення ґрунтових вод, а це зменшує об'єми приймання стічних вод. В основу корисної моделі поставлена задача удосконалення системи водовідведення шляхом конструкції колектора, що забезпечує практично повний захист від підтоплення поверхневими й ґрунтовими водами значно більших територій та шарів ґрунту на рівні 2-3 метри. Поставлена задача вирішується тим, що в системі водовідведення, яка включає приймальний трубопровід, осушувальну траншею, покривну смугу, ґрунтову засипку і присипку, водовідвідний колектор, відповідно до пропонованої корисної моделі, водовідвідний колектор включає три труби різного діаметра, які коаксіально розташовані в одному корпусі, причому в кожному з трубопроводів виконані отвори різної конфігурації. Запропонована конструкція дозволяє поширити функціональні можливості використання системи водовідведення не лише за об'ємами води, яка приймається та відводиться, а також застосовувати дану конструкцію відвідного колекторного трубопроводу в інших галузях водогосподарського комплексу країни. Наприклад, при улаштуванні та експлуатації гідротехнічних споруд, коли кожний трубопровід не розрахований на приймання відповідного об'єму стічних вод. Особливістю пропонованої системи водовідведення є конструктивне виконання приймального трубопроводу, що підвищує рівень надійності та ефективності горизонтального дренажу в частині відведення стічних вод, які збираються з поверхневих джерел та верхніх шарів ґрунту на рівні 2-3 метри з підвищеними вмістом механічних домішок, завислих речовин та їх подальшого накопичення і видалення флотошламу та поширює його функціональні можливості. Корисна модель пояснюється кресленнями, де на фіг. 1 представлена схема системи водовідведення, на фіг. 2 наведено конструктивне виконання коаксіального приймального трубопроводу системи водовідведення. Система водовідведення (фіг. 1) включає осушувальну траншею 1, покривну смугу 2, ґрунтову присипку 3 і засипку 4 водоприймального трубопроводу. Система водовідведення включає приймальний трубопровід 5, що складається з трьох трубопроводів 6, 7 та 8 різного діаметра, в яких отвори виконані різної конфігурації: зовнішній трубопровід 8 має максимальний діаметр (200-225 мм) з подовжніми отворами (10 × 150 мм), середній трубопровід 7 з пластику і перфорацією по діагоналі (діаметром 100-125 мм) і менший трубопровід 6 діаметром 75-80 мм, до яких вода збирається поступово,проходячи через відповідні отвори кожного трубопроводу. Система водовідведення працює таким чином. Вода в осушувальну траншею 1 збирається з поверхневих джерел та верхніх шарів ґрунту на рівні 2-3 метрів, стікаючи по покривній смузі 2 через ґрунтову присипку 3 і засипку водоприймального трубопроводу 4, спрямовується до водоприймального колектора, виконаного з трьох коаксіальних трубопроводів різного діаметра. 1 UA 102593 U 5 10 Водоприймальний трубопровід 5 приймає стічні води, які проходять через відповідні отвори в кожному з трубопроводів 6, 7 і 8. По мірі накопичення стічних вод вони відводяться. Улаштування розробленої системи водовідведення колектора пропонованої конструкції забезпечує ефективний і надійний захист територій від підтоплення ґрунтовими водами та зменшення рівня затоплення поверхневими водами з верхніх шарів горизонту. Додатковими перевагами дренажу такої конструкції є можливість будівництва в обводнених ґрунтах та невелика зона відчуження земель, що є важливим при будівництві в стиснених й обмежених умовах використання земельних ресурсів. Крім того, системи водовідведення характеризується компактністю розташування водоприймального трубопроводу, простотою конструктивного виконання та надійністю в роботі при збиранні значних об'ємів стічної води з підвищеним вмістом механічних домішок та завислих речовин. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 Система водовідведення, що включає водоприймальний трубопровід, осушувальну траншею, покривну смугу, водовідвідний колектор, яка відрізняється тим, що колектор виконаний як одна дренажна труба, що включає три трубопроводи різного діаметра, з отворами різної конфігурації по всій довжині. 2 UA 102593 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
