Система для проведення багатофакторного експерименту

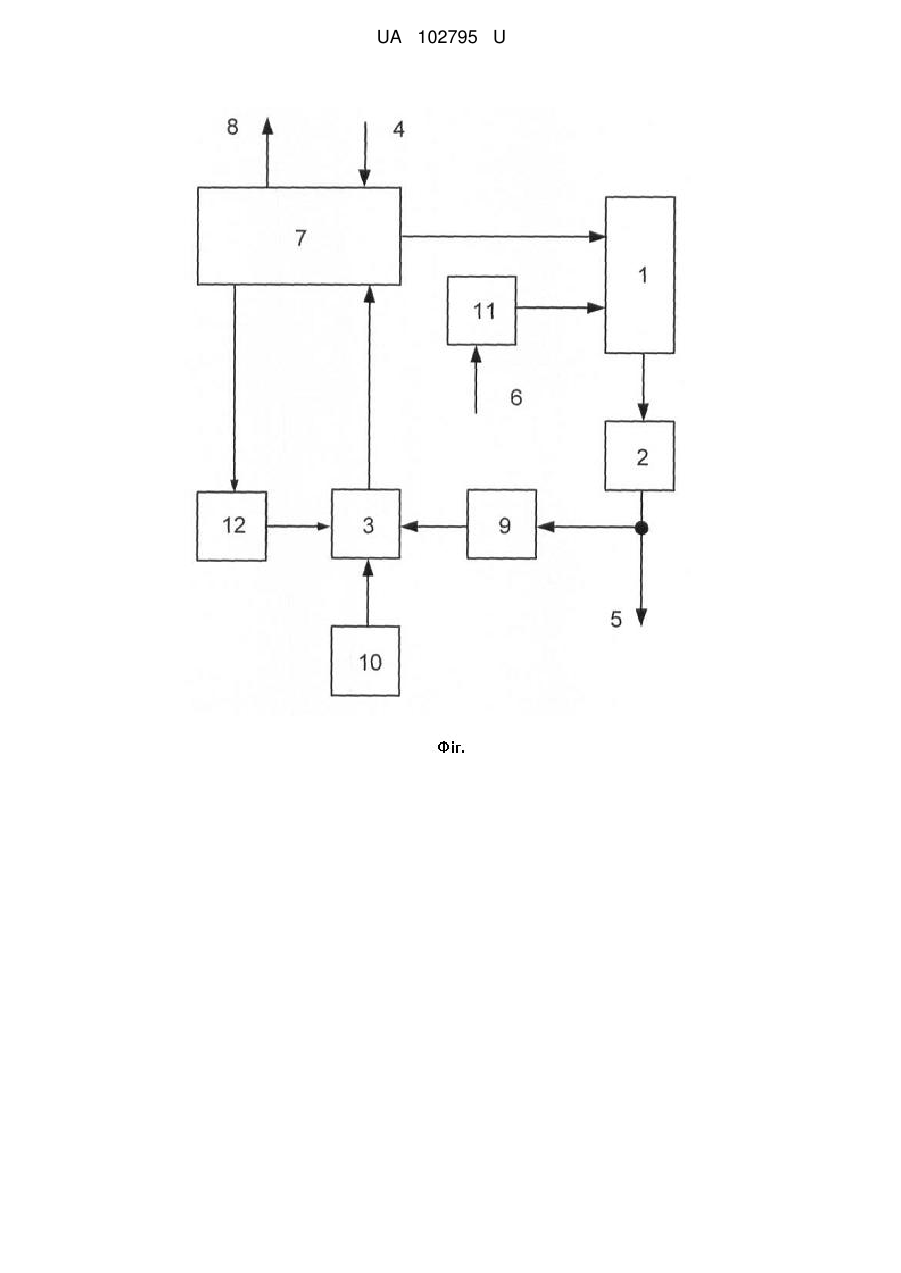

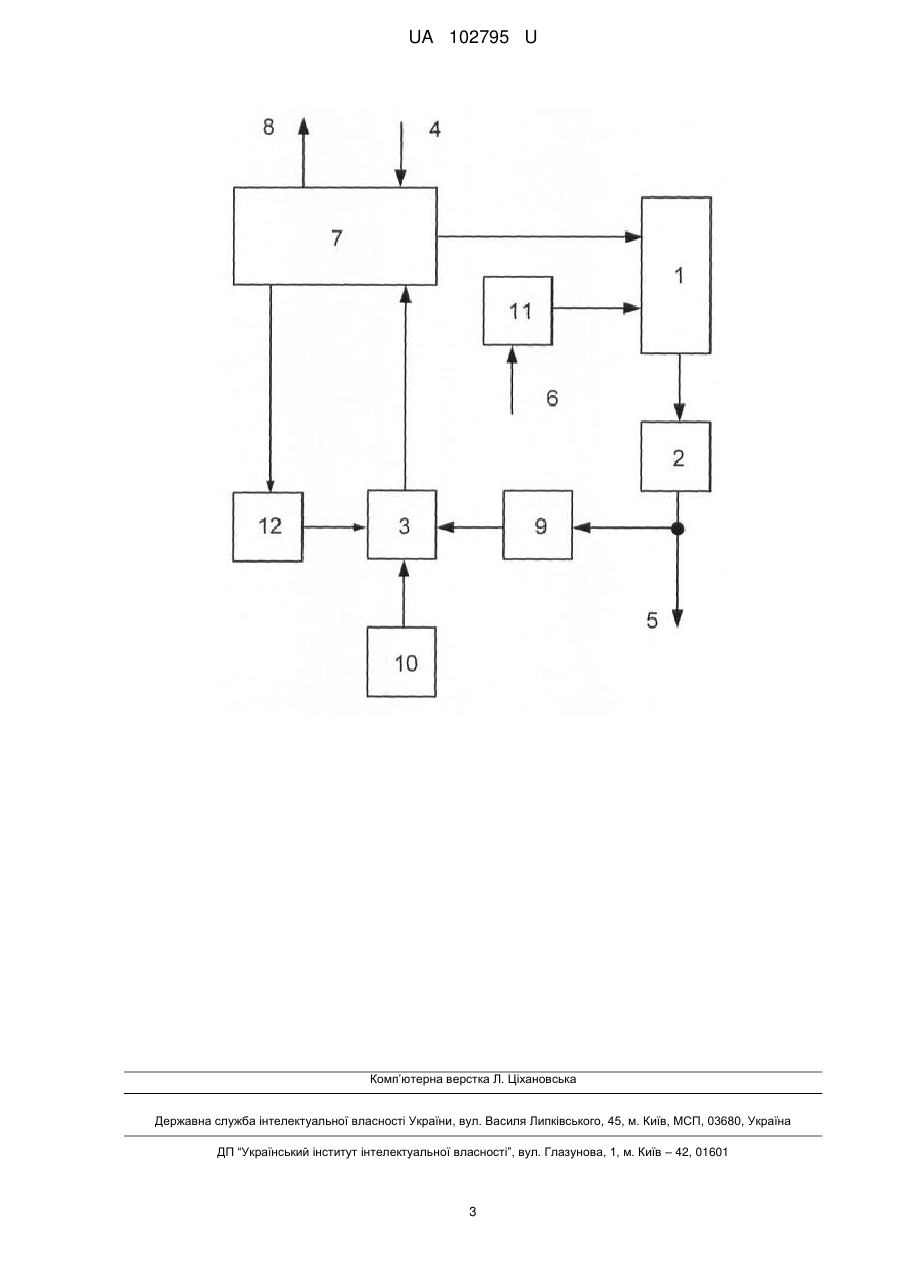

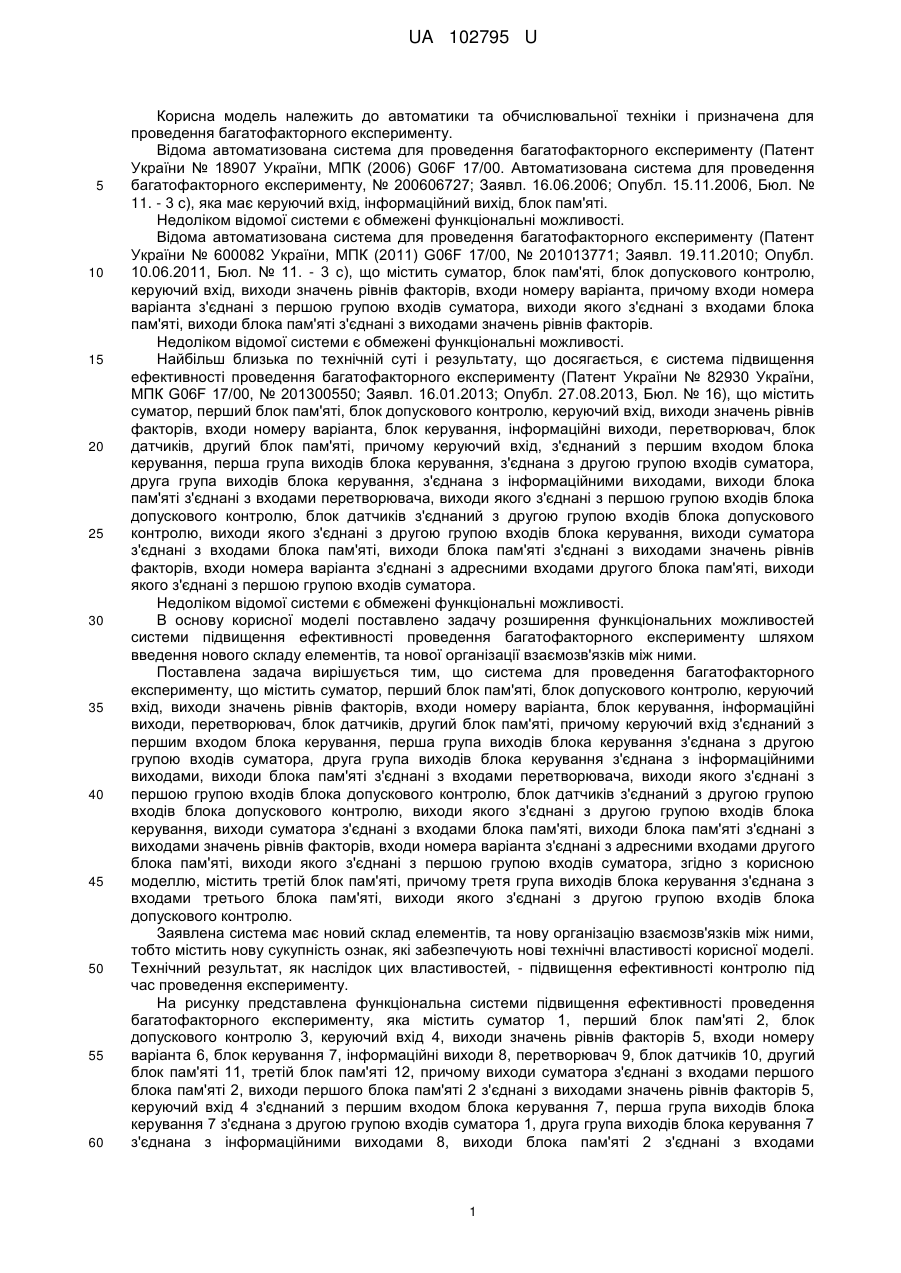

Реферат: UA 102795 U UA 102795 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до автоматики та обчислювальної техніки і призначена для проведення багатофакторного експерименту. Відома автоматизована система для проведення багатофакторного експерименту (Патент України № 18907 України, МПК (2006) G06F 17/00. Автоматизована система для проведення багатофакторного експерименту, № 200606727; Заявл. 16.06.2006; Опубл. 15.11.2006, Бюл. № 11. - 3 с), яка має керуючий вхід, інформаційний вихід, блок пам'яті. Недоліком відомої системи є обмежені функціональні можливості. Відома автоматизована система для проведення багатофакторного експерименту (Патент України № 600082 України, МПК (2011) G06F 17/00, № 201013771; Заявл. 19.11.2010; Опубл. 10.06.2011, Бюл. № 11. - 3 с), що містить суматор, блок пам'яті, блок допускового контролю, керуючий вхід, виходи значень рівнів факторів, входи номеру варіанта, причому входи номера варіанта з'єднані з першою групою входів суматора, виходи якого з'єднані з входами блока пам'яті, виходи блока пам'яті з'єднані з виходами значень рівнів факторів. Недоліком відомої системи є обмежені функціональні можливості. Найбільш близька по технічній суті і результату, що досягається, є система підвищення ефективності проведення багатофакторного експерименту (Патент України № 82930 України, МПК G06F 17/00, № 201300550; Заявл. 16.01.2013; Опубл. 27.08.2013, Бюл. № 16), що містить суматор, перший блок пам'яті, блок допускового контролю, керуючий вхід, виходи значень рівнів факторів, входи номеру варіанта, блок керування, інформаційні виходи, перетворювач, блок датчиків, другий блок пам'яті, причому керуючий вхід, з'єднаний з першим входом блока керування, перша група виходів блока керування, з'єднана з другою групою входів суматора, друга група виходів блока керування, з'єднана з інформаційними виходами, виходи блока пам'яті з'єднані з входами перетворювача, виходи якого з'єднані з першою групою входів блока допускового контролю, блок датчиків з'єднаний з другою групою входів блока допускового контролю, виходи якого з'єднані з другою групою входів блока керування, виходи суматора з'єднані з входами блока пам'яті, виходи блока пам'яті з'єднані з виходами значень рівнів факторів, входи номера варіанта з'єднані з адресними входами другого блока пам'яті, виходи якого з'єднані з першою групою входів суматора. Недоліком відомої системи є обмежені функціональні можливості. В основу корисної моделі поставлено задачу розширення функціональних можливостей системи підвищення ефективності проведення багатофакторного експерименту шляхом введення нового складу елементів, та нової організації взаємозв'язків між ними. Поставлена задача вирішується тим, що система для проведення багатофакторного експерименту, що містить суматор, перший блок пам'яті, блок допускового контролю, керуючий вхід, виходи значень рівнів факторів, входи номеру варіанта, блок керування, інформаційні виходи, перетворювач, блок датчиків, другий блок пам'яті, причому керуючий вхід з'єднаний з першим входом блока керування, перша група виходів блока керування з'єднана з другою групою входів суматора, друга група виходів блока керування з'єднана з інформаційними виходами, виходи блока пам'яті з'єднані з входами перетворювача, виходи якого з'єднані з першою групою входів блока допускового контролю, блок датчиків з'єднаний з другою групою входів блока допускового контролю, виходи якого з'єднані з другою групою входів блока керування, виходи суматора з'єднані з входами блока пам'яті, виходи блока пам'яті з'єднані з виходами значень рівнів факторів, входи номера варіанта з'єднані з адресними входами другого блока пам'яті, виходи якого з'єднані з першою групою входів суматора, згідно з корисною моделлю, містить третій блок пам'яті, причому третя група виходів блока керування з'єднана з входами третього блока пам'яті, виходи якого з'єднані з другою групою входів блока допускового контролю. Заявлена система має новий склад елементів, та нову організацію взаємозв'язків між ними, тобто містить нову сукупність ознак, які забезпечують нові технічні властивості корисної моделі. Технічний результат, як наслідок цих властивостей, - підвищення ефективності контролю під час проведення експерименту. На рисунку представлена функціональна системи підвищення ефективності проведення багатофакторного експерименту, яка містить суматор 1, перший блок пам'яті 2, блок допускового контролю 3, керуючий вхід 4, виходи значень рівнів факторів 5, входи номеру варіанта 6, блок керування 7, інформаційні виходи 8, перетворювач 9, блок датчиків 10, другий блок пам'яті 11, третій блок пам'яті 12, причому виходи суматора з'єднані з входами першого блока пам'яті 2, виходи першого блока пам'яті 2 з'єднані з виходами значень рівнів факторів 5, керуючий вхід 4 з'єднаний з першим входом блока керування 7, перша група виходів блока керування 7 з'єднана з другою групою входів суматора 1, друга група виходів блока керування 7 з'єднана з інформаційними виходами 8, виходи блока пам'яті 2 з'єднані з входами 1 UA 102795 U 5 10 15 20 25 30 перетворювача 9, виходи якого з'єднані з першою групою входів блока допускового контролю 3, блок датчиків 10 з'єднаний з другою групою входів блока допускового контролю 3, виходи якого з'єднані з другою групою входів блока керування 7, входи номера варіанта 6 з'єднані з адресними входами другого блока пам'яті 11, виходи якого з'єднані з першою групою входів суматора 1, третя група виходів блока керування 7 з'єднана з входами третього блока пам'яті 12, виходи якого з'єднані з другою групою входів блока допускового контролю 3. В основі роботи системи лежить використання оптимальних комбінаторних планів. За допомогою даної системи експериментатор має можливість обирати різні варіанти оптимального плану проведення експерименту і система, настроєна на його реалізацію, буде генерувати послідовно відповідні значення рівнів факторів. У блоці пам'яті 2 записані значення рівнів для типових оптимальних варіантів комбінаторних планів. Значення факторних послідовностей записані в блок пам'яті 2, причому значення рівня «-» кодується як "0", а значення рівня "+" кодується як "1". На входи номера варіанта 6 подається двійковий код номера варіанта. Цей код надходить на адресні входи другого блока пам'яті 11, на виході якого формується двійковий код початкової адреси відповідного плану експерименту. Цей додатковий код складається з кодом, що формується на виходах двійкового лічильника 6. При цьому в блоці пам'яті 7 записані факторні послідовності для вибраного варіанта плану експерименту. Для початку роботи подається сигнал "1" на керуючий вхід 4. Блок керування 7 послідовно формує номер досліду, що виконується, який надходить на другу групу входів суматора 1. На виході суматора 1 формується адреса досліду з урахуванням номеру варіанта. Ця адреса надходить на входи блока пам'яті 2, на виходах якого формується значення рівнів факторів і надходять на виходи значень рівнів факторів 5. Одночасно ці значення надходять на входи перетворювача 9, який перетворює ці значення на фактичні значення параметрів. Блок допускового контролю 3 порівнює ці значення зі значеннями, що надходять з блока датчиків 10, які вимірюють фактичні значення параметрів під час досліду та з допусками, що надходять з виходів третього блока пам'яті 12. Якщо значення параметрів виходять за допускові, на виході блока допускового контролю 3 формується сигнал у блок керування 7 і процес виконання експерименту зупиняється, і відповідна інформація надходить на інформаційні виходи 8. За рахунок введення третього блока пам'яті 12 та відповідних зв'язків між елементами підвищується ефективність контролю під час проведення експерименту. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 45 Система для проведення багатофакторного експерименту, що містить суматор, перший блок пам'яті, блок допускового контролю, керуючий вхід, виходи значень рівнів факторів, входи номеру варіанта, блок керування, інформаційні виходи, перетворювач, блок датчиків, другий блок пам'яті, причому керуючий вхід з'єднаний з першим входом блока керування, перша група виходів блока керування з'єднана з другою групою входів суматора, друга група виходів блока керування з'єднана з інформаційними виходами, виходи блока пам'яті з'єднані з входами перетворювача, виходи якого з'єднані з першою групою входів блока допускового контролю, блок датчиків з'єднаний з другою групою входів блока допускового контролю, виходи якого з'єднані з другою групою входів блока керування, виходи суматора з'єднані з входами блока пам'яті, виходи блока пам'яті з'єднані з виходами значень рівнів факторів, входи номера варіанта з'єднані з адресними входами другого блока пам'яті, виходи якого з'єднані з першою групою входів суматора, яка відрізняється тим, що містить третій блок пам'яті, причому третя група виходів блока керування з'єднана з входами третього блока пам'яті, виходи якого з'єднані з другою групою входів блока допускового контролю. 2 UA 102795 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
