Система підвищення ефективності проведення багатофакторного експерименту

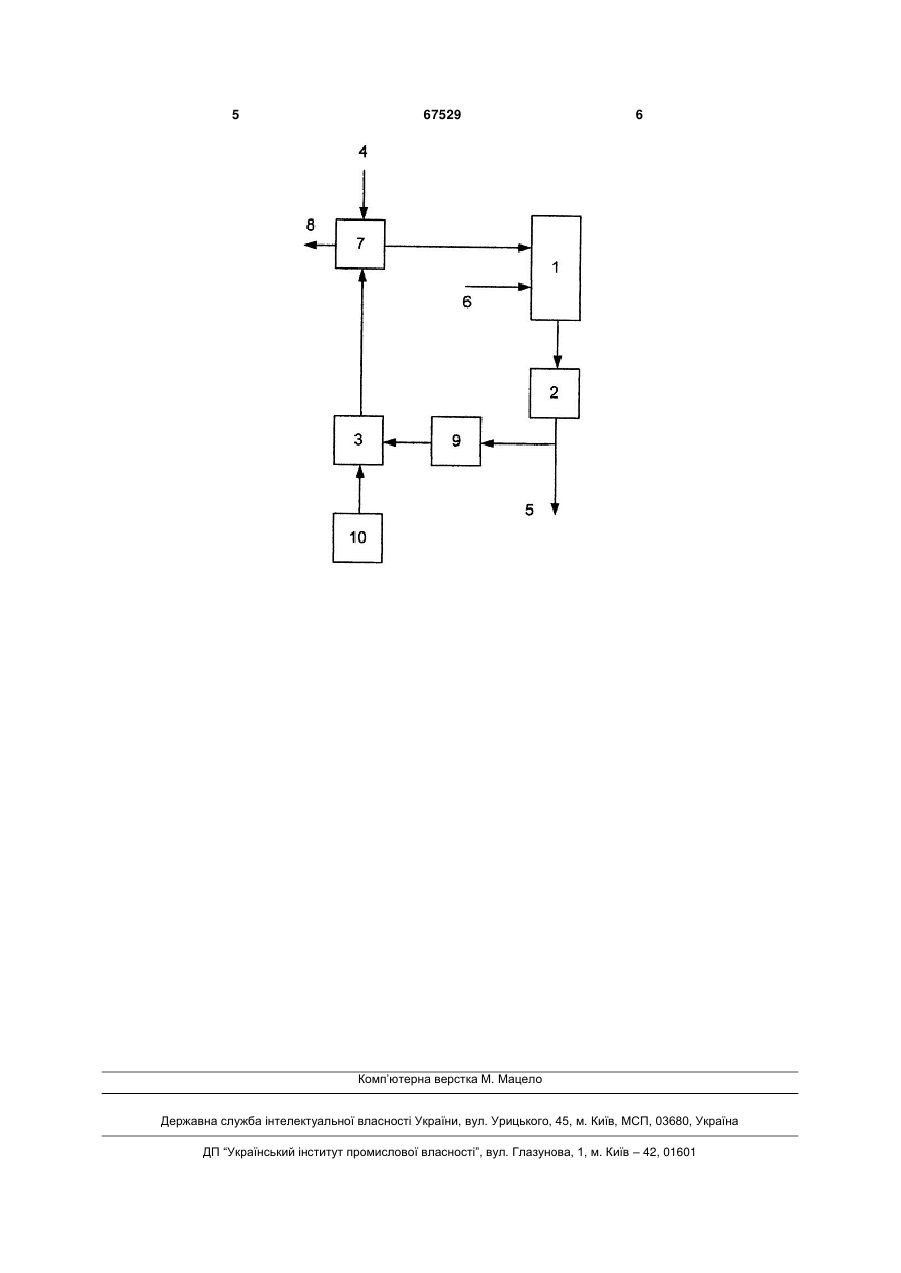

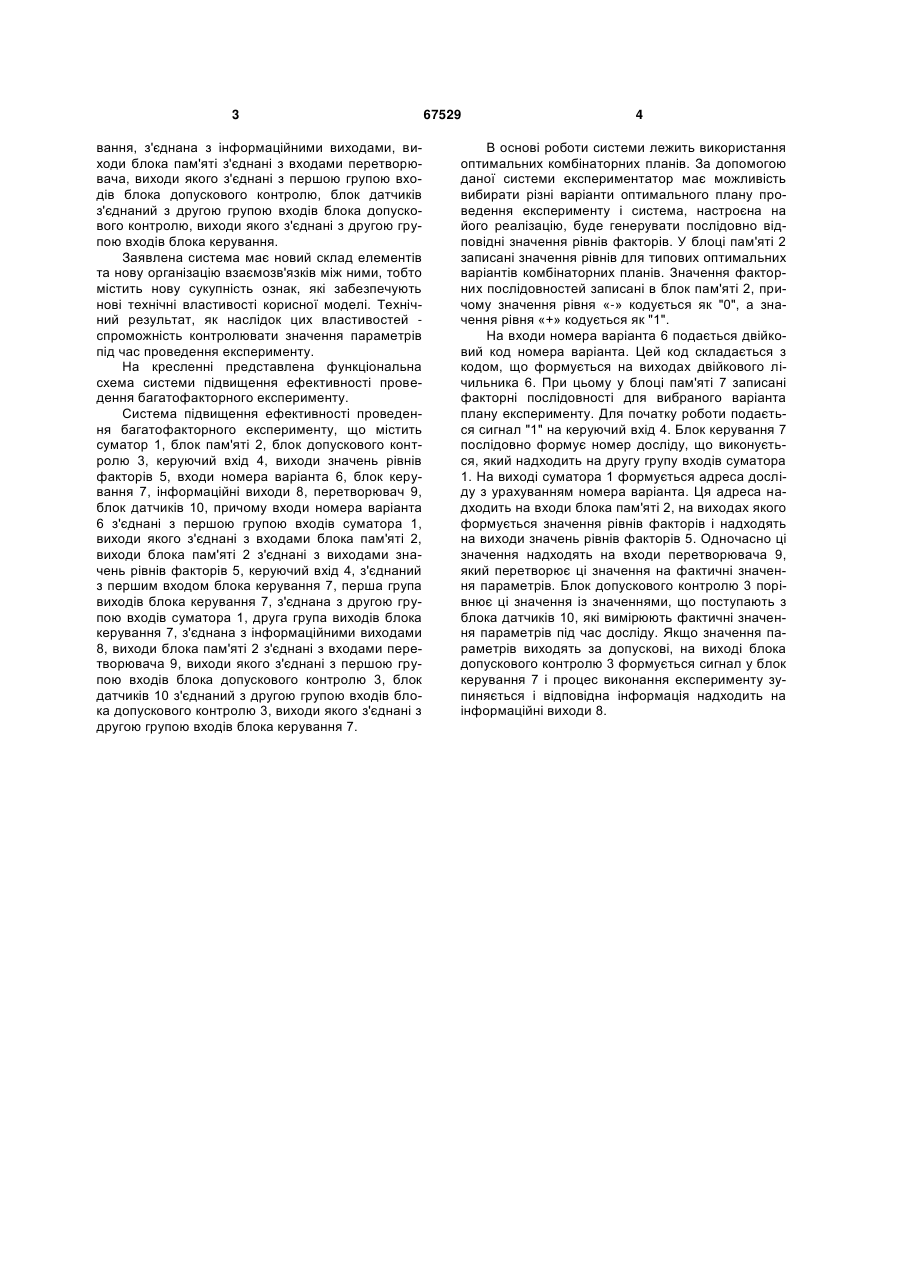

Система підвищення ефективності проведення багатофакторного експерименту, що містить суматор, блок пам'яті, блок допускового контролю, керуючий вхід, виходи значень рівнів факторів, входи номера варіанта, причому входи номера 3 вання, з'єднана з інформаційними виходами, виходи блока пам'яті з'єднані з входами перетворювача, виходи якого з'єднані з першою групою входів блока допускового контролю, блок датчиків з'єднаний з другою групою входів блока допускового контролю, виходи якого з'єднані з другою групою входів блока керування. Заявлена система має новий склад елементів та нову організацію взаємозв'язків між ними, тобто містить нову сукупність ознак, які забезпечують нові технічні властивості корисної моделі. Технічний результат, як наслідок цих властивостей спроможність контролювати значення параметрів під час проведення експерименту. На кресленні представлена функціональна схема системи підвищення ефективності проведення багатофакторного експерименту. Система підвищення ефективності проведення багатофакторного експерименту, що містить суматор 1, блок пам'яті 2, блок допускового контролю 3, керуючий вхід 4, виходи значень рівнів факторів 5, входи номера варіанта 6, блок керування 7, інформаційні виходи 8, перетворювач 9, блок датчиків 10, причому входи номера варіанта 6 з'єднані з першою групою входів суматора 1, виходи якого з'єднані з входами блока пам'яті 2, виходи блока пам'яті 2 з'єднані з виходами значень рівнів факторів 5, керуючий вхід 4, з'єднаний з першим входом блока керування 7, перша група виходів блока керування 7, з'єднана з другою групою входів суматора 1, друга група виходів блока керування 7, з'єднана з інформаційними виходами 8, виходи блока пам'яті 2 з'єднані з входами перетворювача 9, виходи якого з'єднані з першою групою входів блока допускового контролю 3, блок датчиків 10 з'єднаний з другою групою входів блока допускового контролю 3, виходи якого з'єднані з другою групою входів блока керування 7. 67529 4 В основі роботи системи лежить використання оптимальних комбінаторних планів. За допомогою даної системи експериментатор має можливість вибирати різні варіанти оптимального плану проведення експерименту і система, настроєна на його реалізацію, буде генерувати послідовно відповідні значення рівнів факторів. У блоці пам'яті 2 записані значення рівнів для типових оптимальних варіантів комбінаторних планів. Значення факторних послідовностей записані в блок пам'яті 2, причому значення рівня «-» кодується як "0", а значення рівня «+» кодується як "1". На входи номера варіанта 6 подається двійковий код номера варіанта. Цей код складається з кодом, що формується на виходах двійкового лічильника 6. При цьому у блоці пам'яті 7 записані факторні послідовності для вибраного варіанта плану експерименту. Для початку роботи подається сигнал "1" на керуючий вхід 4. Блок керування 7 послідовно формує номер досліду, що виконується, який надходить на другу групу входів суматора 1. На виході суматора 1 формується адреса досліду з урахуванням номера варіанта. Ця адреса надходить на входи блока пам'яті 2, на виходах якого формується значення рівнів факторів і надходять на виходи значень рівнів факторів 5. Одночасно ці значення надходять на входи перетворювача 9, який перетворює ці значення на фактичні значення параметрів. Блок допускового контролю 3 порівнює ці значення із значеннями, що поступають з блока датчиків 10, які вимірюють фактичні значення параметрів під час досліду. Якщо значення параметрів виходять за допускові, на виході блока допускового контролю 3 формується сигнал у блок керування 7 і процес виконання експерименту зупиняється і відповідна інформація надходить на інформаційні виходи 8. 5 67529 6 Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
