Моноімітансний логічний r-елемент “або”

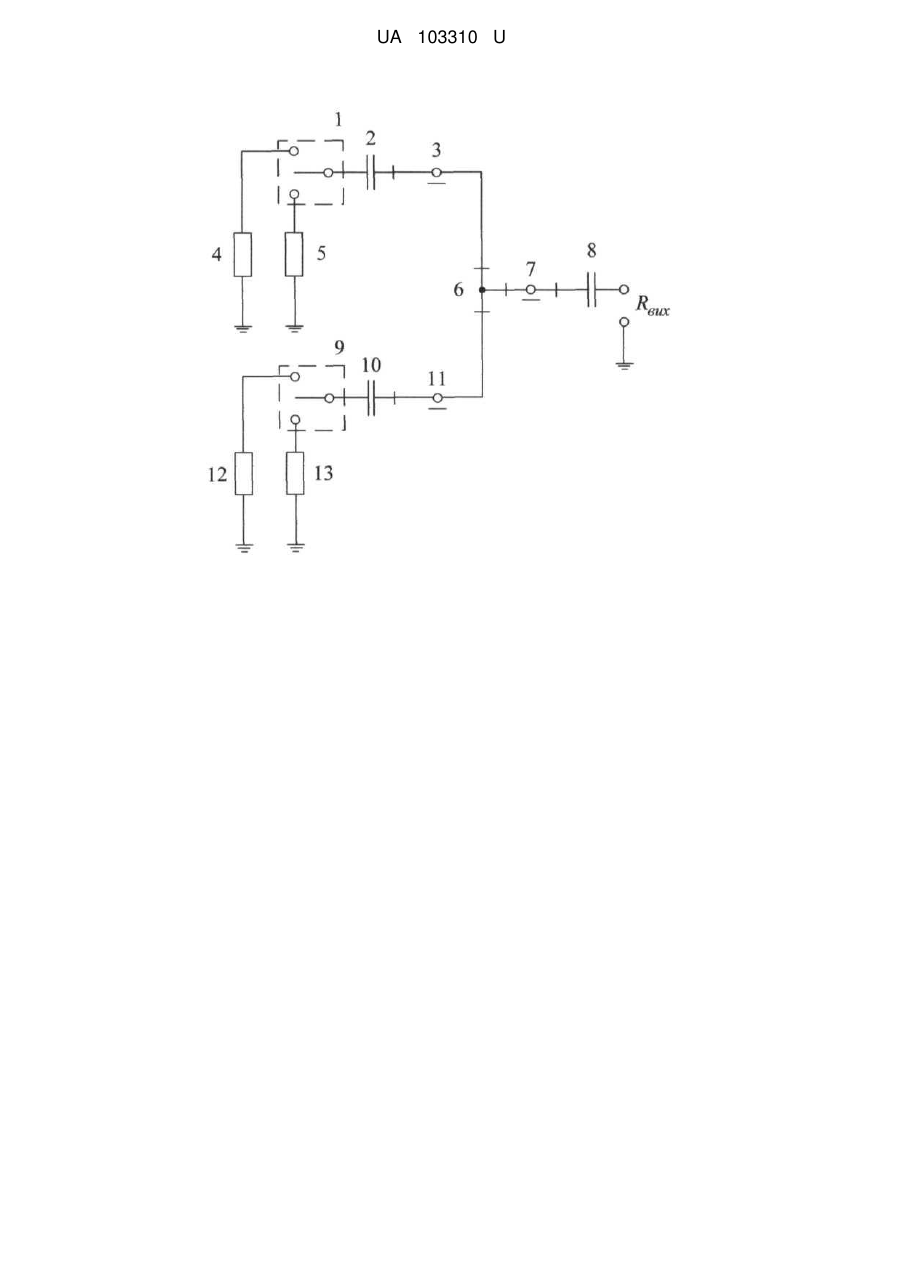

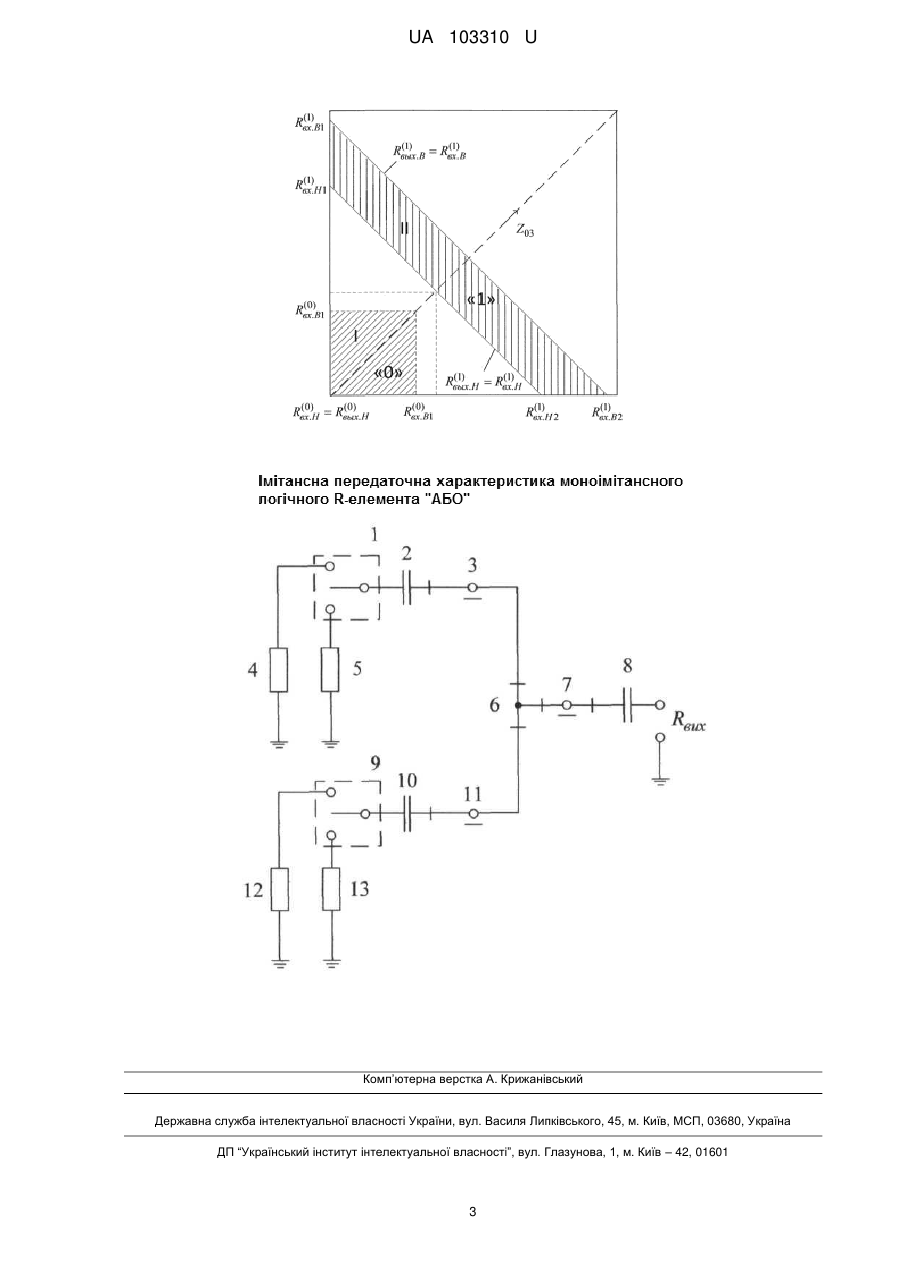

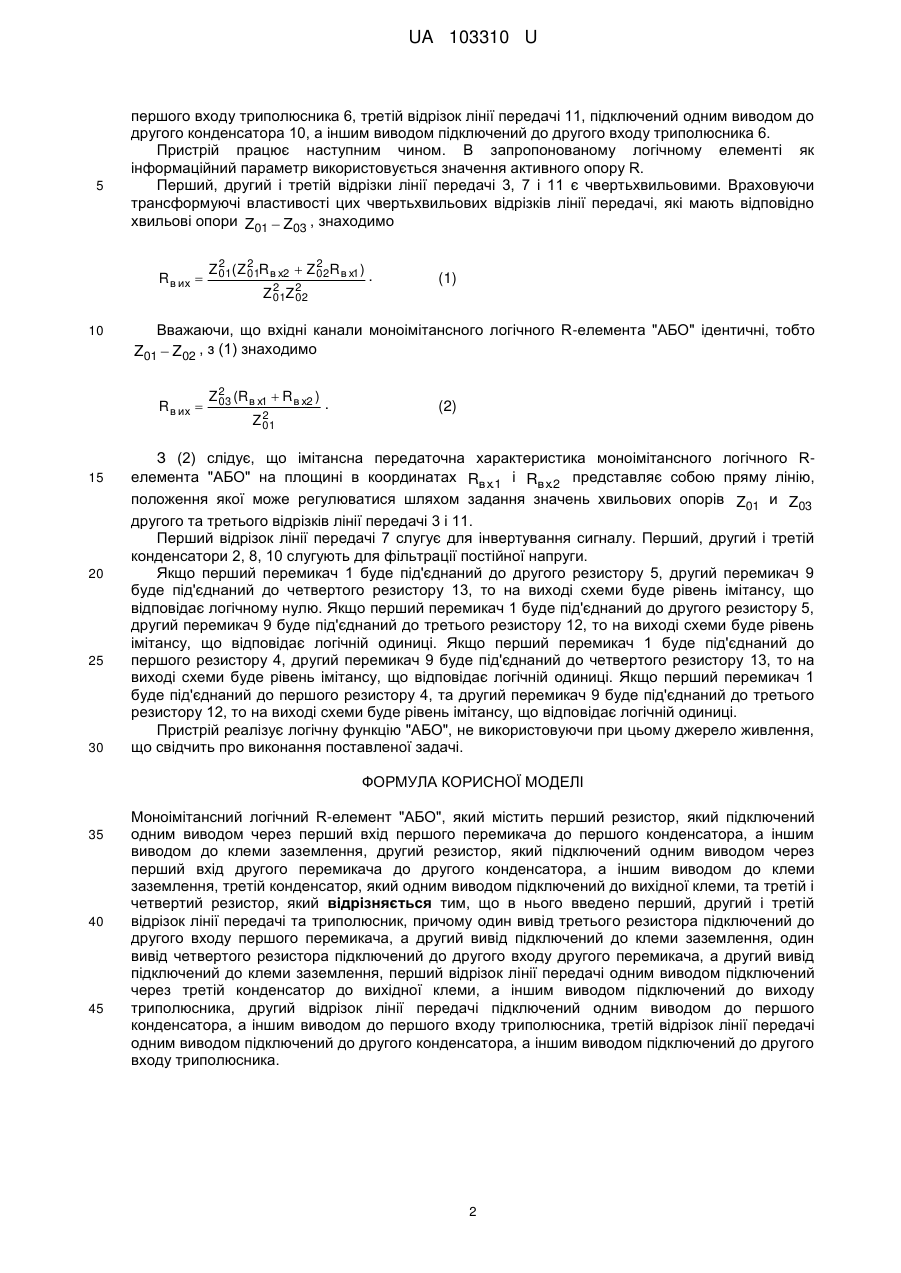

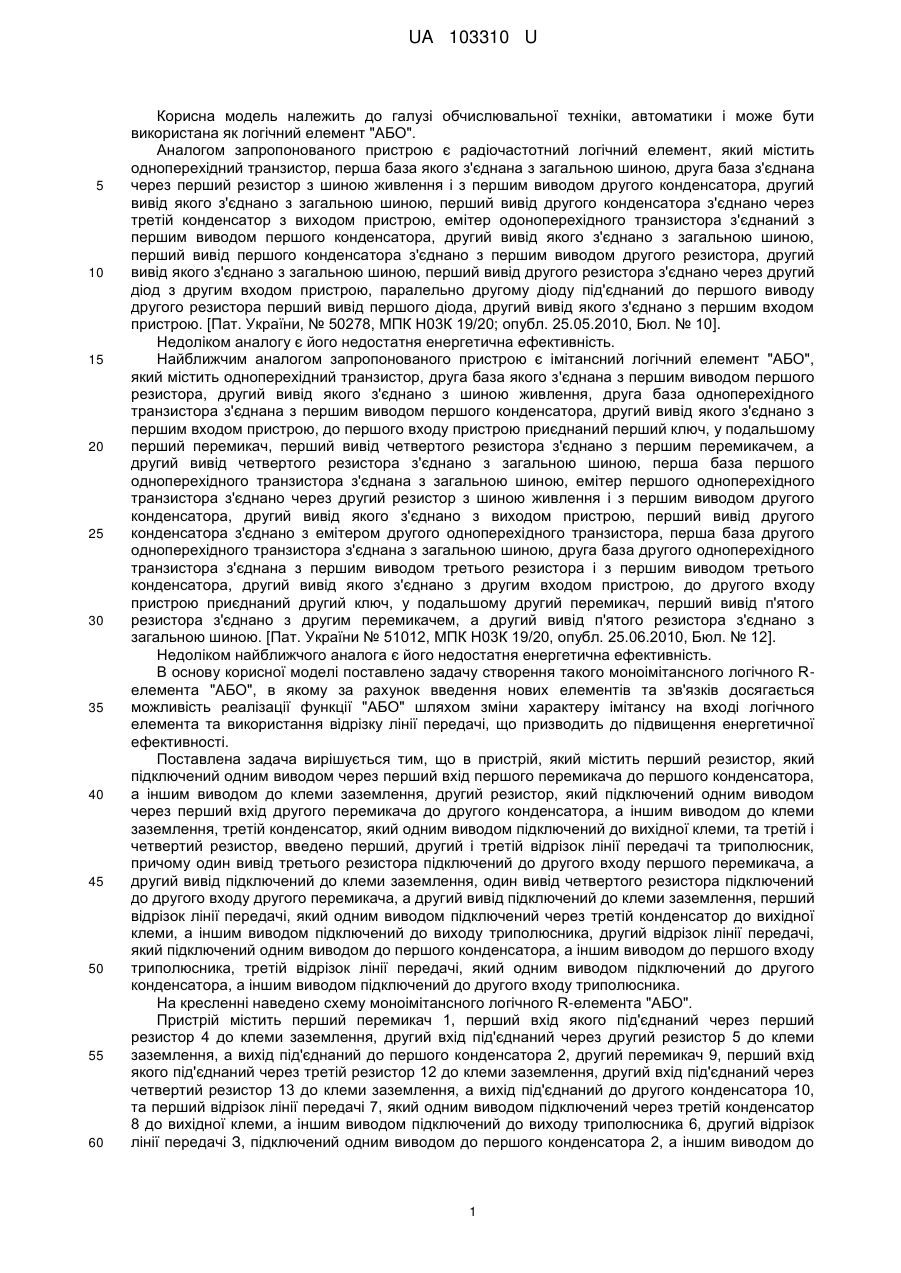

Реферат: Моноімітансний логічний R-елемент "АБО" містить перший резистор, який підключений одним виводом через перший вхід першого перемикача до першого конденсатора, а іншим виводом до клеми заземлення, другий резистор, який підключений одним виводом через перший вхід другого перемикача до другого конденсатора, а іншим виводом до клеми заземлення, третій конденсатор, який одним виводом підключений до вихідної клеми, та третій і четвертий резистор. В нього введено перший, другий і третій відрізок лінії передачі та триполюсник, причому один вивід третього резистора підключений до другого входу першого перемикача, а другий вивід підключений до клеми заземлення, один вивід четвертого резистора підключений до другого входу другого перемикача, а другий вивід підключений до клеми заземлення. Перший відрізок лінії передачі одним виводом підключений через третій конденсатор до вихідної клеми, а іншим виводом підключений до виходу триполюсника. Другий відрізок лінії передачі підключений одним виводом до першого конденсатора, а іншим виводом до першого входу триполюсника. Третій відрізок лінії передачі одним виводом підключений до другого конденсатора, а іншим виводом підключений до другого входу триполюсника. UA 103310 U (54) МОНОІМІТАНСНИЙ ЛОГІЧНИЙ R-ЕЛЕМЕНТ "АБО" UA 103310 U UA 103310 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі обчислювальної техніки, автоматики і може бути використана як логічний елемент "АБО". Аналогом запропонованого пристрою є радіочастотний логічний елемент, який містить одноперехідний транзистор, перша база якого з'єднана з загальною шиною, друга база з'єднана через перший резистор з шиною живлення і з першим виводом другого конденсатора, другий вивід якого з'єднано з загальною шиною, перший вивід другого конденсатора з'єднано через третій конденсатор з виходом пристрою, емітер одоноперехідного транзистора з'єднаний з першим виводом першого конденсатора, другий вивід якого з'єднано з загальною шиною, перший вивід першого конденсатора з'єднано з першим виводом другого резистора, другий вивід якого з'єднано з загальною шиною, перший вивід другого резистора з'єднано через другий діод з другим входом пристрою, паралельно другому діоду під'єднаний до першого виводу другого резистора перший вивід першого діода, другий вивід якого з'єднано з першим входом пристрою. [Пат. України, № 50278, МПК Н03К 19/20; опубл. 25.05.2010, Бюл. № 10]. Недоліком аналогу є його недостатня енергетична ефективність. Найближчим аналогом запропонованого пристрою є імітансний логічний елемент "АБО", який містить одноперехідний транзистор, друга база якого з'єднана з першим виводом першого резистора, другий вивід якого з'єднано з шиною живлення, друга база одноперехідного транзистора з'єднана з першим виводом першого конденсатора, другий вивід якого з'єднано з першим входом пристрою, до першого входу пристрою приєднаний перший ключ, у подальшому перший перемикач, перший вивід четвертого резистора з'єднано з першим перемикачем, а другий вивід четвертого резистора з'єднано з загальною шиною, перша база першого одноперехідного транзистора з'єднана з загальною шиною, емітер першого одноперехідного транзистора з'єднано через другий резистор з шиною живлення і з першим виводом другого конденсатора, другий вивід якого з'єднано з виходом пристрою, перший вивід другого конденсатора з'єднано з емітером другого одноперехідного транзистора, перша база другого одноперехідного транзистора з'єднана з загальною шиною, друга база другого одноперехідного транзистора з'єднана з першим виводом третього резистора і з першим виводом третього конденсатора, другий вивід якого з'єднано з другим входом пристрою, до другого входу пристрою приєднаний другий ключ, у подальшому другий перемикач, перший вивід п'ятого резистора з'єднано з другим перемикачем, а другий вивід п'ятого резистора з'єднано з загальною шиною. [Пат. України № 51012, МПК Н03К 19/20, опубл. 25.06.2010, Бюл. № 12]. Недоліком найближчого аналога є його недостатня енергетична ефективність. В основу корисної моделі поставлено задачу створення такого моноімітансного логічного Rелемента "АБО", в якому за рахунок введення нових елементів та зв'язків досягається можливість реалізації функції "АБО" шляхом зміни характеру імітансу на вході логічного елемента та використання відрізку лінії передачі, що призводить до підвищення енергетичної ефективності. Поставлена задача вирішується тим, що в пристрій, який містить перший резистор, який підключений одним виводом через перший вхід першого перемикача до першого конденсатора, а іншим виводом до клеми заземлення, другий резистор, який підключений одним виводом через перший вхід другого перемикача до другого конденсатора, а іншим виводом до клеми заземлення, третій конденсатор, який одним виводом підключений до вихідної клеми, та третій і четвертий резистор, введено перший, другий і третій відрізок лінії передачі та триполюсник, причому один вивід третього резистора підключений до другого входу першого перемикача, а другий вивід підключений до клеми заземлення, один вивід четвертого резистора підключений до другого входу другого перемикача, а другий вивід підключений до клеми заземлення, перший відрізок лінії передачі, який одним виводом підключений через третій конденсатор до вихідної клеми, а іншим виводом підключений до виходу триполюсника, другий відрізок лінії передачі, який підключений одним виводом до першого конденсатора, а іншим виводом до першого входу триполюсника, третій відрізок лінії передачі, який одним виводом підключений до другого конденсатора, а іншим виводом підключений до другого входу триполюсника. На кресленні наведено схему моноімітансного логічного R-елемента "АБО". Пристрій містить перший перемикач 1, перший вхід якого під'єднаний через перший резистор 4 до клеми заземлення, другий вхід під'єднаний через другий резистор 5 до клеми заземлення, а вихід під'єднаний до першого конденсатора 2, другий перемикач 9, перший вхід якого під'єднаний через третій резистор 12 до клеми заземлення, другий вхід під'єднаний через четвертий резистор 13 до клеми заземлення, а вихід під'єднаний до другого конденсатора 10, та перший відрізок лінії передачі 7, який одним виводом підключений через третій конденсатор 8 до вихідної клеми, а іншим виводом підключений до виходу триполюсника 6, другий відрізок лінії передачі З, підключений одним виводом до першого конденсатора 2, а іншим виводом до 1 UA 103310 U 5 першого входу триполюсника 6, третій відрізок лінії передачі 11, підключений одним виводом до другого конденсатора 10, а іншим виводом підключений до другого входу триполюсника 6. Пристрій працює наступним чином. В запропонованому логічному елементі як інформаційний параметр використовується значення активного опору R. Перший, другий і третій відрізки лінії передачі 3, 7 і 11 є чвертьхвильовими. Враховуючи трансформуючі властивості цих чвертьхвильових відрізків лінії передачі, які мають відповідно хвильові опори Z01  Z03 , знаходимо Rв их  10 20 25 30 2 2 Z 01Z 02 . (1) Вважаючи, що вхідні канали моноімітансного логічного R-елемента "АБО" ідентичні, тобто Z01  Z02 , з (1) знаходимо Rв их  15 2 2 2 Z 01( Z 01Rв х2  Z 02Rв х1) 2 Z 03 (Rв х1  Rв х2 ) 2 Z 01 . (2) З (2) слідує, що імітансна передаточна характеристика моноімітансного логічного Rелемента "АБО" на площині в координатах Rв х.1 і Rв х.2 представляє собою пряму лінію, положення якої може регулюватися шляхом задання значень хвильових опорів Z01 и Z03 другого та третього відрізків лінії передачі 3 і 11. Перший відрізок лінії передачі 7 слугує для інвертування сигналу. Перший, другий і третій конденсатори 2, 8, 10 слугують для фільтрації постійної напруги. Якщо перший перемикач 1 буде під'єднаний до другого резистору 5, другий перемикач 9 буде під'єднаний до четвертого резистору 13, то на виході схеми буде рівень імітансу, що відповідає логічному нулю. Якщо перший перемикач 1 буде під'єднаний до другого резистору 5, другий перемикач 9 буде під'єднаний до третього резистору 12, то на виході схеми буде рівень імітансу, що відповідає логічній одиниці. Якщо перший перемикач 1 буде під'єднаний до першого резистору 4, другий перемикач 9 буде під'єднаний до четвертого резистору 13, то на виході схеми буде рівень імітансу, що відповідає логічній одиниці. Якщо перший перемикач 1 буде під'єднаний до першого резистору 4, та другий перемикач 9 буде під'єднаний до третього резистору 12, то на виході схеми буде рівень імітансу, що відповідає логічній одиниці. Пристрій реалізує логічну функцію "АБО", не використовуючи при цьому джерело живлення, що свідчить про виконання поставленої задачі. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 45 Моноімітансний логічний R-елемент "АБО", який містить перший резистор, який підключений одним виводом через перший вхід першого перемикача до першого конденсатора, а іншим виводом до клеми заземлення, другий резистор, який підключений одним виводом через перший вхід другого перемикача до другого конденсатора, а іншим виводом до клеми заземлення, третій конденсатор, який одним виводом підключений до вихідної клеми, та третій і четвертий резистор, який відрізняється тим, що в нього введено перший, другий і третій відрізок лінії передачі та триполюсник, причому один вивід третього резистора підключений до другого входу першого перемикача, а другий вивід підключений до клеми заземлення, один вивід четвертого резистора підключений до другого входу другого перемикача, а другий вивід підключений до клеми заземлення, перший відрізок лінії передачі одним виводом підключений через третій конденсатор до вихідної клеми, а іншим виводом підключений до виходу триполюсника, другий відрізок лінії передачі підключений одним виводом до першого конденсатора, а іншим виводом до першого входу триполюсника, третій відрізок лінії передачі одним виводом підключений до другого конденсатора, а іншим виводом підключений до другого входу триполюсника. 2 UA 103310 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
