Моноімітансний логічний l-елемент “і”

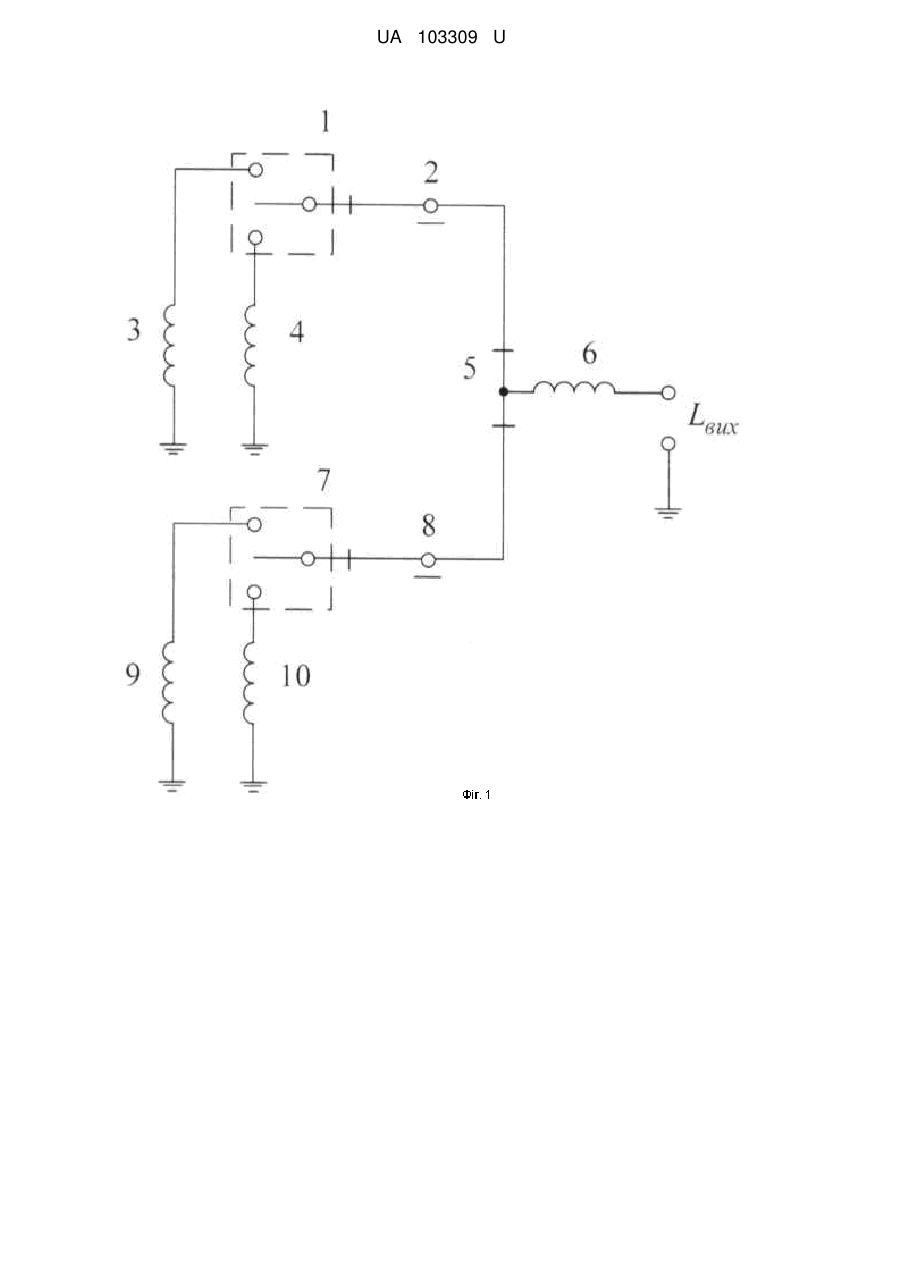

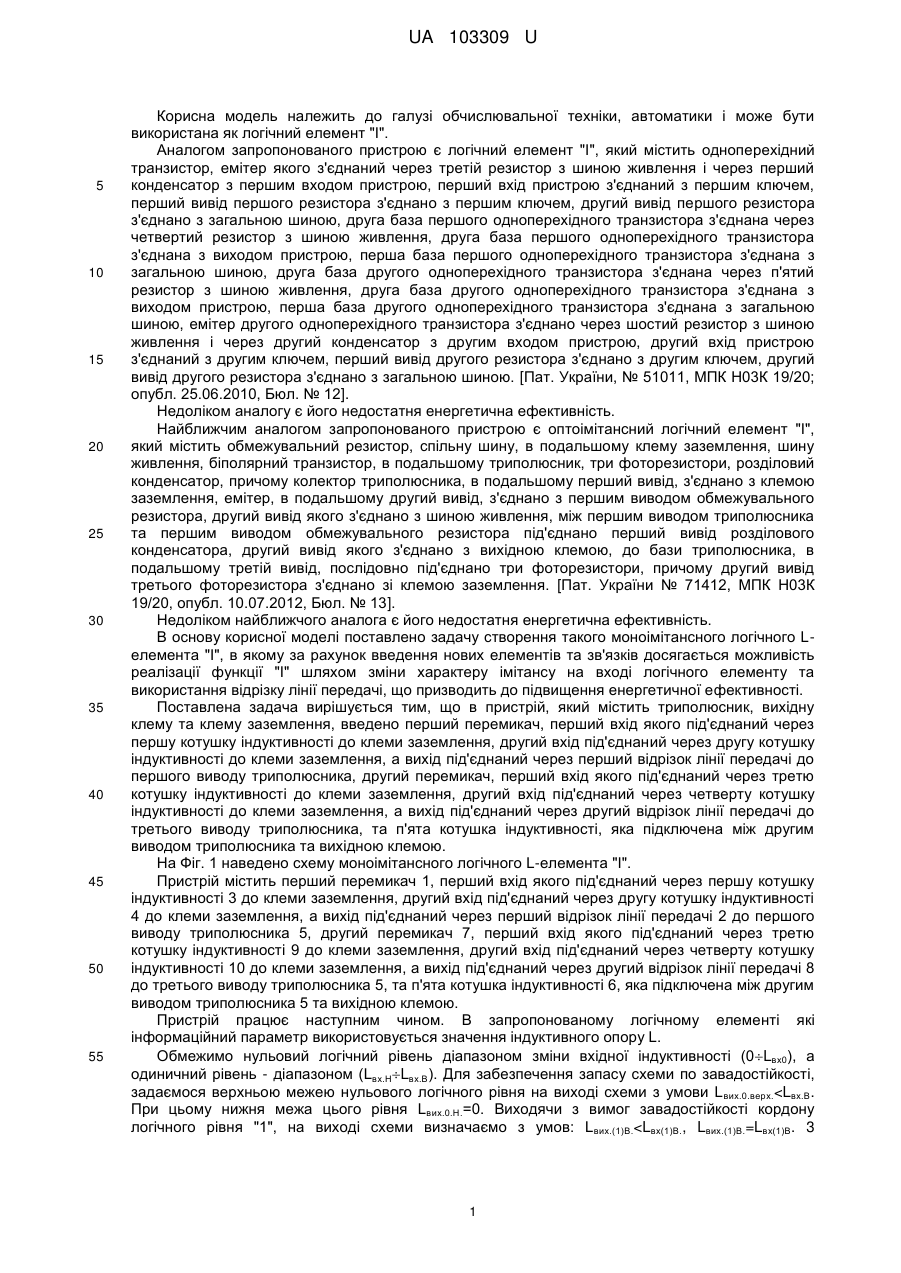

Реферат: Моноімітансний логічний L-елемент "І" містить триполюсник, вихідну клему та клему заземлення. В нього також введено перший перемикач, перший вхід якого під'єднаний через першу котушку індуктивності до клеми заземлення, другий вхід під'єднаний через другу котушку індуктивності до клеми заземлення, а вихід під'єднаний через перший відрізок лінії передачі до першого виводу триполюсника. Другий перемикач, перший вхід якого під'єднаний через третю котушку індуктивності до клеми заземлення, другий вхід під'єднаний через четверту котушку індуктивності до клеми заземлення, а вихід під'єднаний через другий відрізок лінії передачі до третього виводу триполюсника. Та п'ята котушка індуктивності, яка підключена між другим виводом триполюсника та вихідною клемою. UA 103309 U (54) МОНОІМІТАНСНИЙ ЛОГІЧНИЙ L-ЕЛЕМЕНТ "І" UA 103309 U UA 103309 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі обчислювальної техніки, автоматики і може бути використана як логічний елемент "І". Аналогом запропонованого пристрою є логічний елемент "І", який містить одноперехідний транзистор, емітер якого з'єднаний через третій резистор з шиною живлення і через перший конденсатор з першим входом пристрою, перший вхід пристрою з'єднаний з першим ключем, перший вивід першого резистора з'єднано з першим ключем, другий вивід першого резистора з'єднано з загальною шиною, друга база першого одноперехідного транзистора з'єднана через четвертий резистор з шиною живлення, друга база першого одноперехідного транзистора з'єднана з виходом пристрою, перша база першого одноперехідного транзистора з'єднана з загальною шиною, друга база другого одноперехідного транзистора з'єднана через п'ятий резистор з шиною живлення, друга база другого одноперехідного транзистора з'єднана з виходом пристрою, перша база другого одноперехідного транзистора з'єднана з загальною шиною, емітер другого одноперехідного транзистора з'єднано через шостий резистор з шиною живлення і через другий конденсатор з другим входом пристрою, другий вхід пристрою з'єднаний з другим ключем, перший вивід другого резистора з'єднано з другим ключем, другий вивід другого резистора з'єднано з загальною шиною. [Пат. України, № 51011, МПК Н03К 19/20; опубл. 25.06.2010, Бюл. № 12]. Недоліком аналогу є його недостатня енергетична ефективність. Найближчим аналогом запропонованого пристрою є оптоімітансний логічний елемент "І", який містить обмежувальний резистор, спільну шину, в подальшому клему заземлення, шину живлення, біполярний транзистор, в подальшому триполюсник, три фоторезистори, розділовий конденсатор, причому колектор триполюсника, в подальшому перший вивід, з'єднано з клемою заземлення, емітер, в подальшому другий вивід, з'єднано з першим виводом обмежувального резистора, другий вивід якого з'єднано з шиною живлення, між першим виводом триполюсника та першим виводом обмежувального резистора під'єднано перший вивід розділового конденсатора, другий вивід якого з'єднано з вихідною клемою, до бази триполюсника, в подальшому третій вивід, послідовно під'єднано три фоторезистори, причому другий вивід третього фоторезистора з'єднано зі клемою заземлення. [Пат. України № 71412, МПК Н03К 19/20, опубл. 10.07.2012, Бюл. № 13]. Недоліком найближчого аналога є його недостатня енергетична ефективність. В основу корисної моделі поставлено задачу створення такого моноімітансного логічного Lелемента "І", в якому за рахунок введення нових елементів та зв'язків досягається можливість реалізації функції "І" шляхом зміни характеру імітансу на вході логічного елементу та використання відрізку лінії передачі, що призводить до підвищення енергетичної ефективності. Поставлена задача вирішується тим, що в пристрій, який містить триполюсник, вихідну клему та клему заземлення, введено перший перемикач, перший вхід якого під'єднаний через першу котушку індуктивності до клеми заземлення, другий вхід під'єднаний через другу котушку індуктивності до клеми заземлення, а вихід під'єднаний через перший відрізок лінії передачі до першого виводу триполюсника, другий перемикач, перший вхід якого під'єднаний через третю котушку індуктивності до клеми заземлення, другий вхід під'єднаний через четверту котушку індуктивності до клеми заземлення, а вихід під'єднаний через другий відрізок лінії передачі до третього виводу триполюсника, та п'ята котушка індуктивності, яка підключена між другим виводом триполюсника та вихідною клемою. На Фіг. 1 наведено схему моноімітансного логічного L-елемента "І". Пристрій містить перший перемикач 1, перший вхід якого під'єднаний через першу котушку індуктивності 3 до клеми заземлення, другий вхід під'єднаний через другу котушку індуктивності 4 до клеми заземлення, а вихід під'єднаний через перший відрізок лінії передачі 2 до першого виводу триполюсника 5, другий перемикач 7, перший вхід якого під'єднаний через третю котушку індуктивності 9 до клеми заземлення, другий вхід під'єднаний через четверту котушку індуктивності 10 до клеми заземлення, а вихід під'єднаний через другий відрізок лінії передачі 8 до третього виводу триполюсника 5, та п'ята котушка індуктивності 6, яка підключена між другим виводом триполюсника 5 та вихідною клемою. Пристрій працює наступним чином. В запропонованому логічному елементі які інформаційний параметр використовується значення індуктивного опору L. Обмежимо нульовий логічний рівень діапазоном зміни вхідної індуктивності (0Lвх0), а одиничний рівень - діапазоном (Lвх.HLвх.B). Для забезпечення запасу схеми по завадостійкості, задаємося верхньою межею нульового логічного рівня на виході схеми з умови L вих.0.верх.
