Колиска для опоряджувальних робіт на фасадах будинків

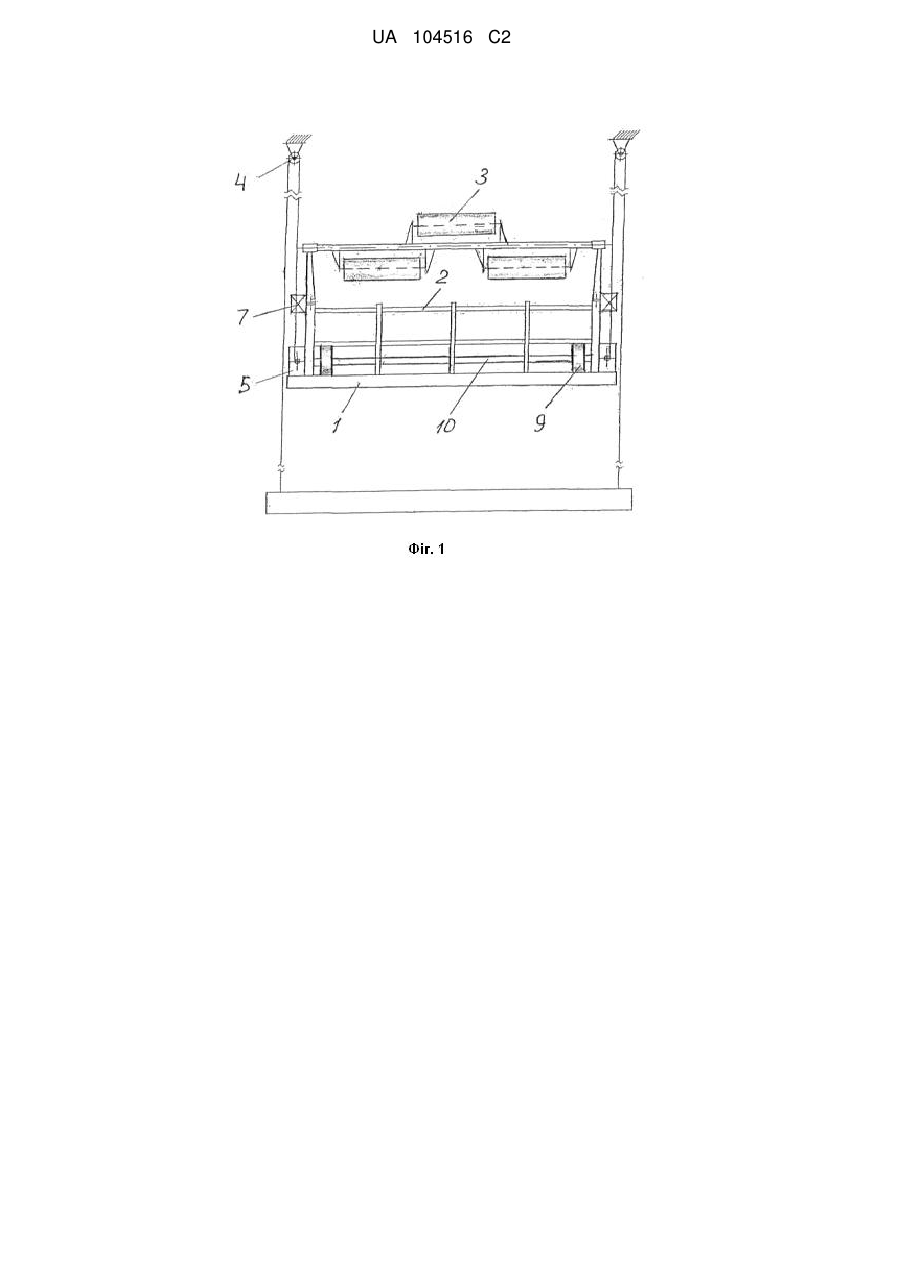

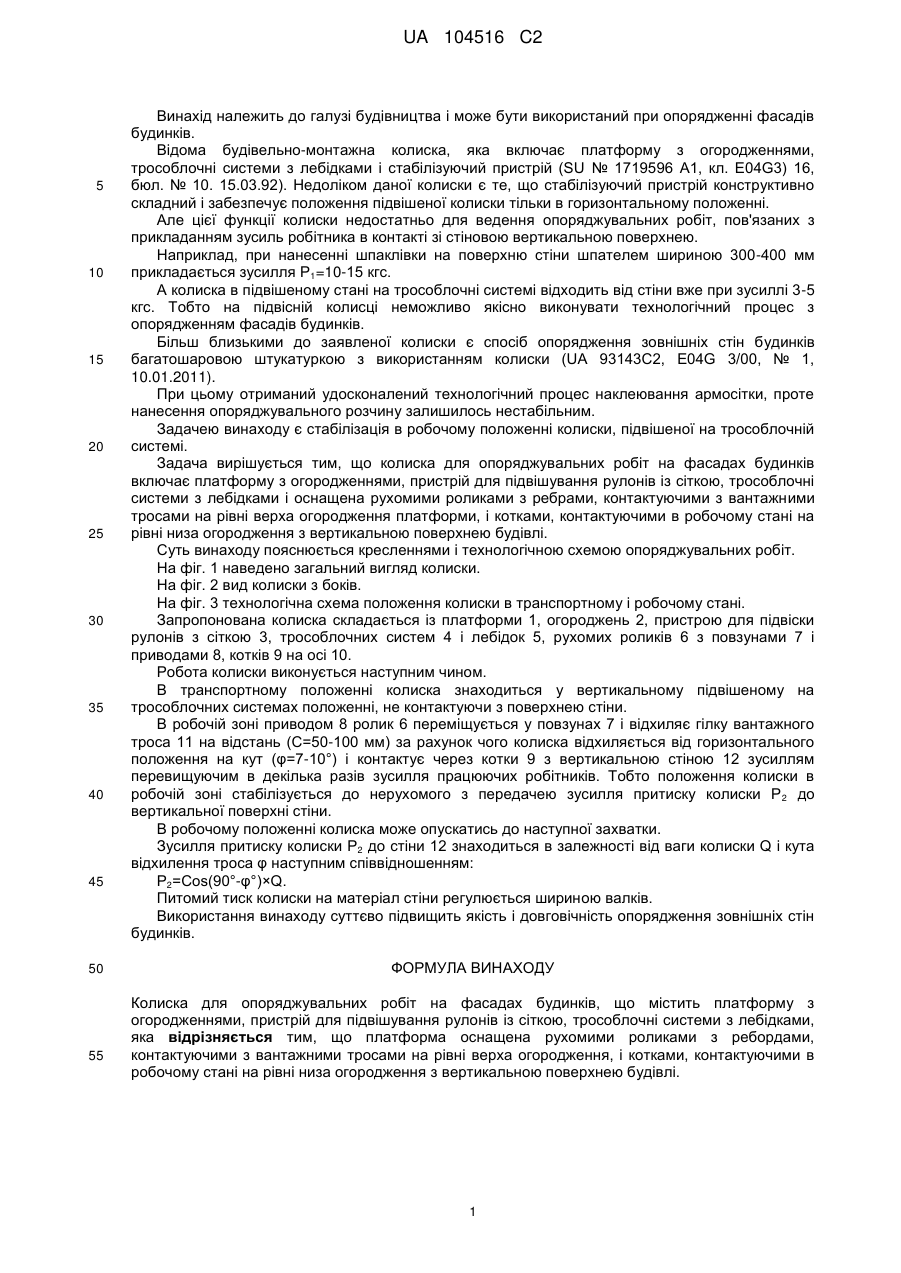

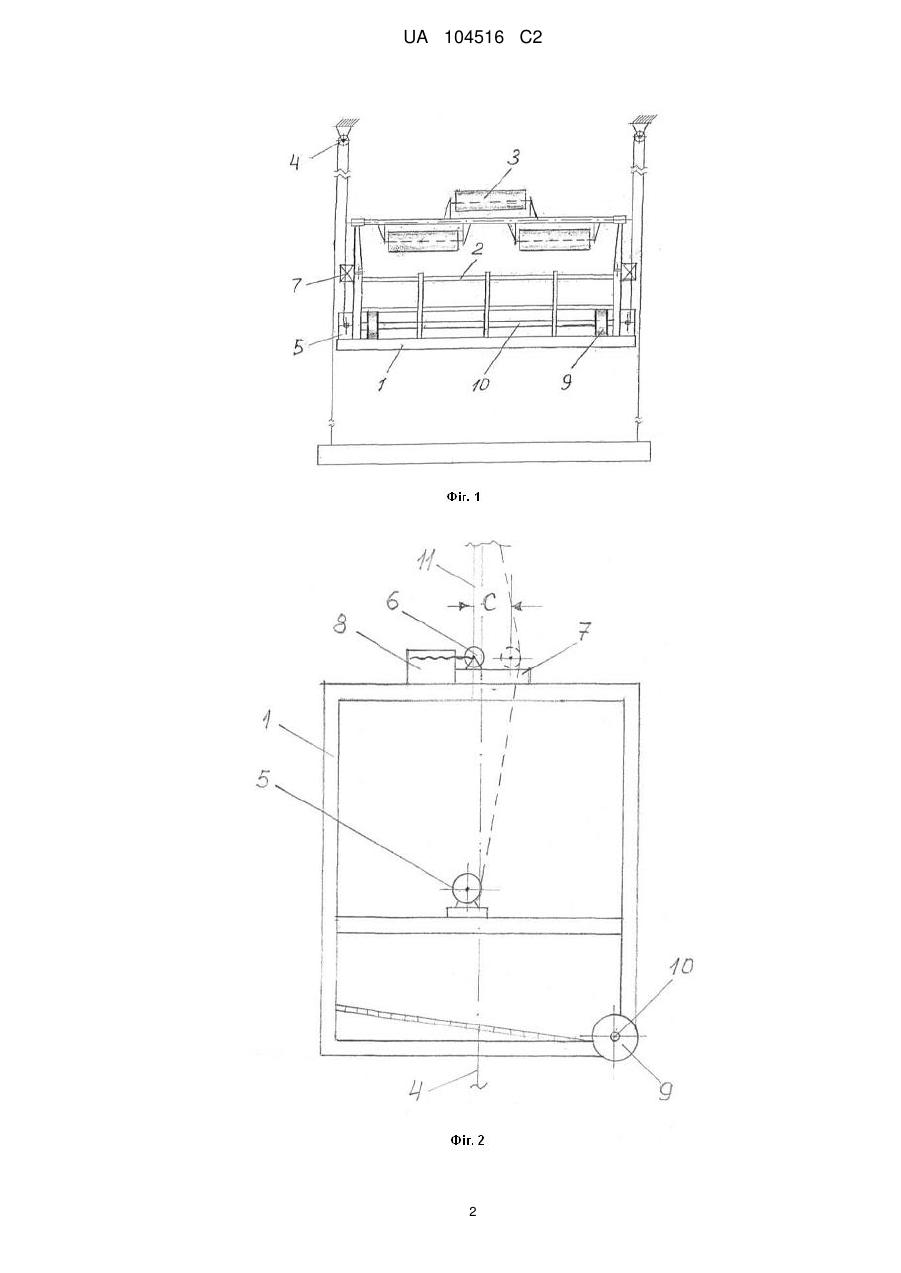

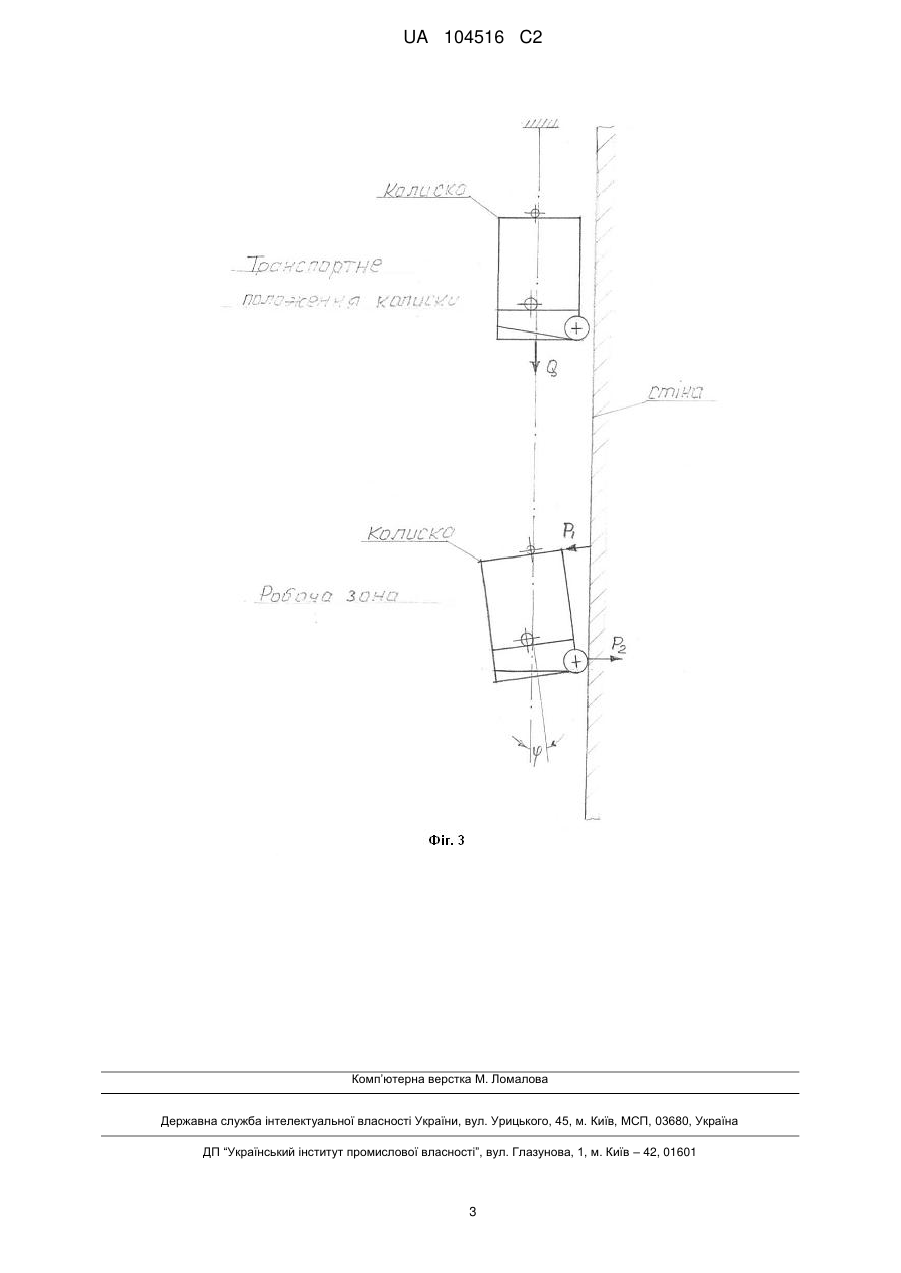

Реферат: Колиска для опоряджувальних робіт на фасадах будинків містить платформу з огородженнями, пристрій для підвішування рулонів із сіткою, трособлочні системи з лебідками. Платформа колиски оснащена рухомими роликами з ребордами для відхилення вантажних тросів і котками для контакту з вертикальною поверхнею будівлі, в результаті чого забезпечується стабільна нерухомість колиски при виконанні опоряджувальних робіт. UA 104516 C2 (12) UA 104516 C2 UA 104516 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід належить до галузі будівництва і може бути використаний при опорядженні фасадів будинків. Відома будівельно-монтажна колиска, яка включає платформу з огородженнями, трособлочні системи з лебідками і стабілізуючий пристрій (SU № 1719596 А1, кл. E04G3) 16, бюл. № 10. 15.03.92). Недоліком даної колиски є те, що стабілізуючий пристрій конструктивно складний і забезпечує положення підвішеної колиски тільки в горизонтальному положенні. Але цієї функції колиски недостатньо для ведення опоряджувальних робіт, пов'язаних з прикладанням зусиль робітника в контакті зі стіновою вертикальною поверхнею. Наприклад, при нанесенні шпаклівки на поверхню стіни шпателем шириною 300-400 мм прикладається зусилля Р1=10-15 кгс. А колиска в підвішеному стані на трособлочні системі відходить від стіни вже при зусиллі 3-5 кгс. Тобто на підвісній колисці неможливо якісно виконувати технологічний процес з опорядженням фасадів будинків. Більш близькими до заявленої колиски є спосіб опорядження зовнішніх стін будинків багатошаровою штукатуркою з використанням колиски (UA 93143С2, E04G 3/00, № 1, 10.01.2011). При цьому отриманий удосконалений технологічний процес наклеювання армосітки, проте нанесення опоряджувального розчину залишилось нестабільним. Задачею винаходу є стабілізація в робочому положенні колиски, підвішеної на трособлочній системі. Задача вирішується тим, що колиска для опоряджувальних робіт на фасадах будинків включає платформу з огородженнями, пристрій для підвішування рулонів із сіткою, трособлочні системи з лебідками і оснащена рухомими роликами з ребрами, контактуючими з вантажними тросами на рівні верха огородження платформи, і котками, контактуючими в робочому стані на рівні низа огородження з вертикальною поверхнею будівлі. Суть винаходу пояснюється кресленнями і технологічною схемою опоряджувальних робіт. На фіг. 1 наведено загальний вигляд колиски. На фіг. 2 вид колиски з боків. На фіг. 3 технологічна схема положення колиски в транспортному і робочому стані. Запропонована колиска складається із платформи 1, огороджень 2, пристрою для підвіски рулонів з сіткою 3, трособлочних систем 4 і лебідок 5, рухомих роликів 6 з повзунами 7 і приводами 8, котків 9 на осі 10. Робота колиски виконується наступним чином. В транспортному положенні колиска знаходиться у вертикальному підвішеному на трособлочних системах положенні, не контактуючи з поверхнею стіни. В робочій зоні приводом 8 ролик 6 переміщується у повзунах 7 і відхиляє гілку вантажного троса 11 на відстань (С=50-100 мм) за рахунок чого колиска відхиляється від горизонтального положення на кут (φ=7-10°) і контактує через котки 9 з вертикальною стіною 12 зусиллям перевищуючим в декілька разів зусилля працюючих робітників. Тобто положення колиски в робочій зоні стабілізується до нерухомого з передачею зусилля притиску колиски Р 2 до вертикальної поверхні стіни. В робочому положенні колиска може опускатись до наступної захватки. Зусилля притиску колиски Р2 до стіни 12 знаходиться в залежності від ваги колиски Q і кута відхилення троса φ наступним співвідношенням: Р2=Cos(90°-φ°)×Q. Питомий тиск колиски на матеріал стіни регулюється шириною валків. Використання винаходу суттєво підвищить якість і довговічність опорядження зовнішніх стін будинків. ФОРМУЛА ВИНАХОДУ Колиска для опоряджувальних робіт на фасадах будинків, що містить платформу з огородженнями, пристрій для підвішування рулонів із сіткою, трособлочні системи з лебідками, яка відрізняється тим, що платформа оснащена рухомими роликами з ребордами, контактуючими з вантажними тросами на рівні верха огородження, і котками, контактуючими в робочому стані на рівні низа огородження з вертикальною поверхнею будівлі. 1 UA 104516 C2 2 UA 104516 C2 Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
