Риштування рамне будівельне для опоряджувальних і ремонтних робіт

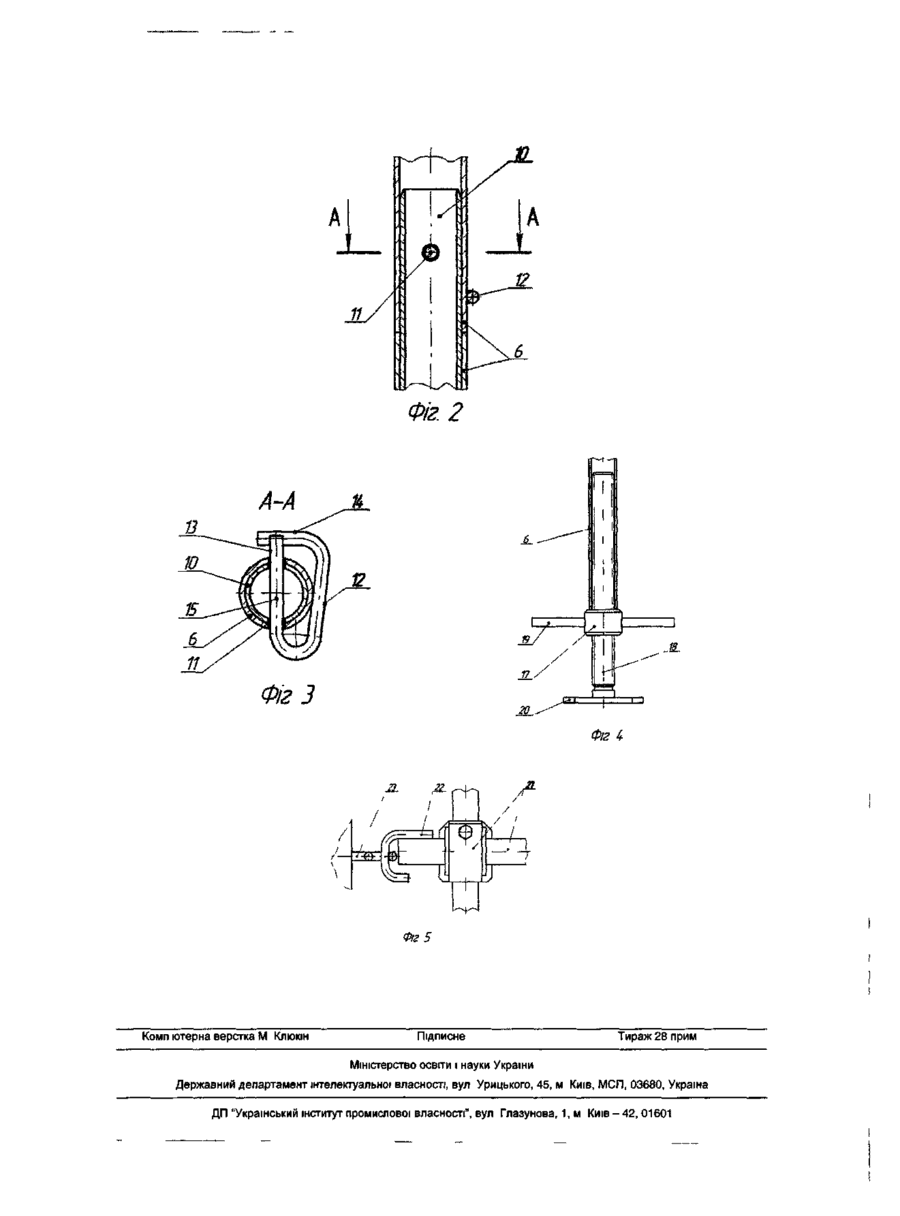

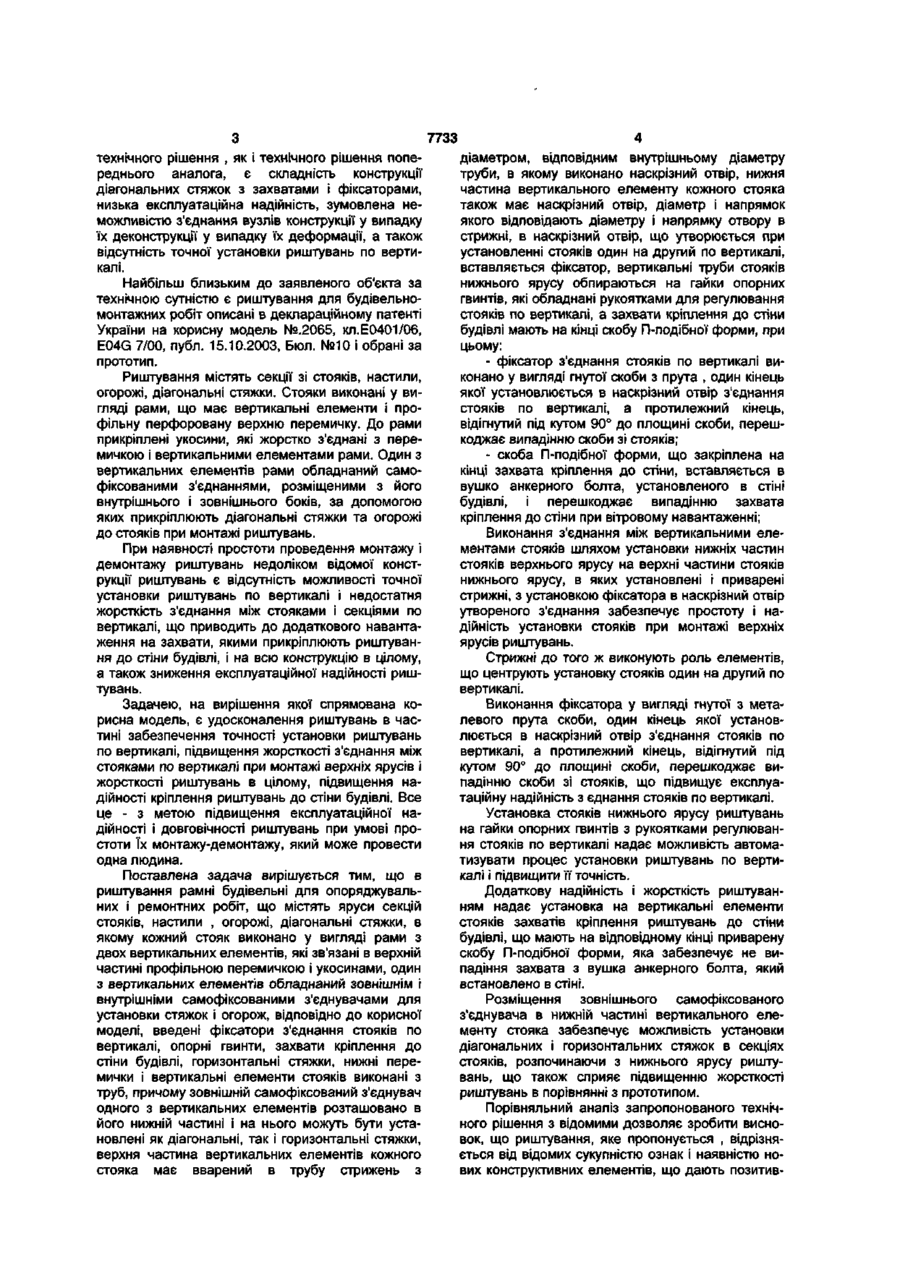

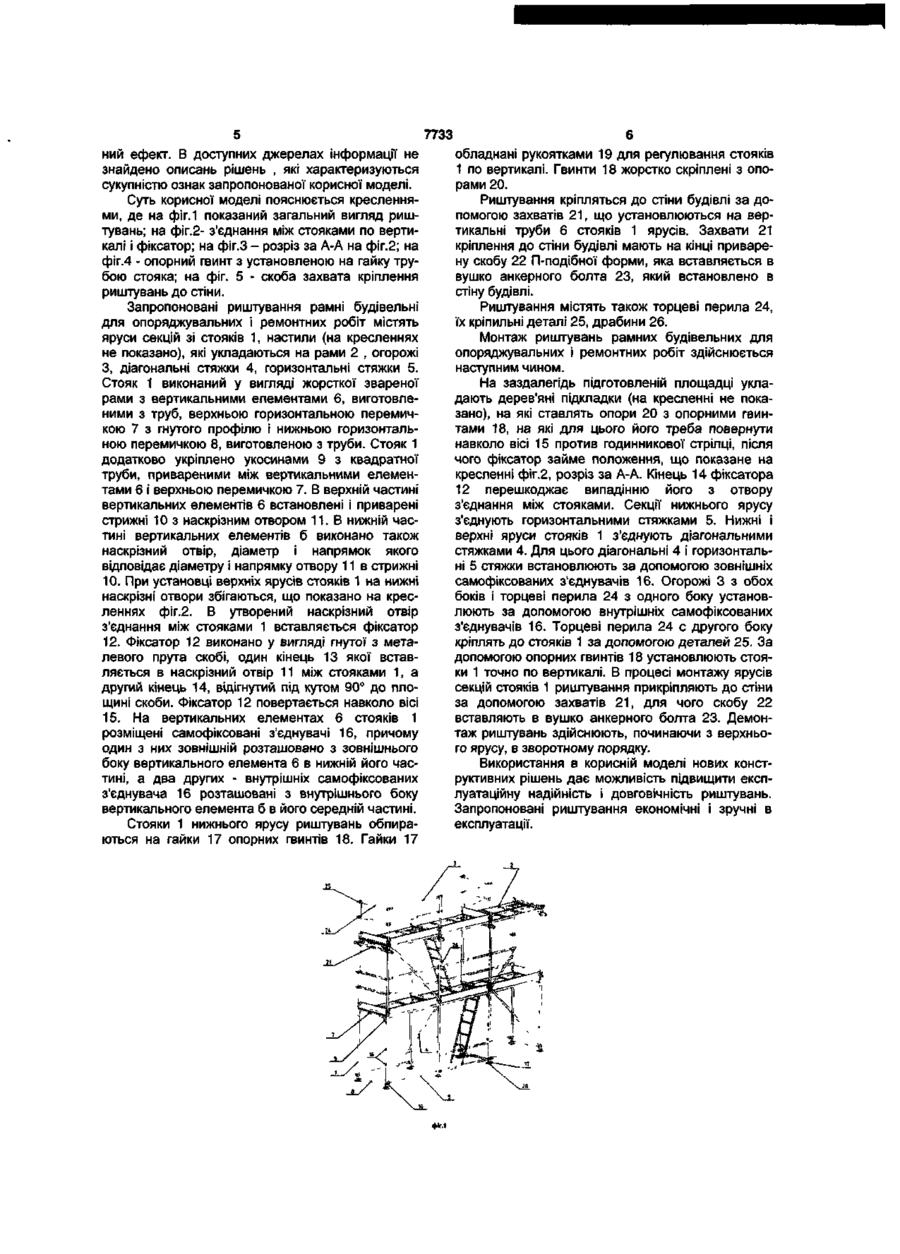

1 Риштування рамне будівельне для опоряджувальних і ремонтних робіт, що містить яруси секцій стояків, настили, огорожі, діагональні стяжки, в якому кожен стояк виконано у вигляді рами з двох вертикальних елементів, які зв'язані в верхній частині профільною перемичкою і укосинами, один з вертикальних елементів обладнаний ЗОВНІШНІМ І внутрішніми самофіксованими з'єднувачами для установки стяжок і огорож, яке відрізняється тим, що в нього введені фіксатори з'єднання стояків по вертикалі, опорні гвинти, захвати кріплення до стіни будівлі, горизонтальні стяжки, нижні перемички і вертикальні елементи стояків виконані з труб, причому ЗОВНІШНІЙ самофіксований з'єднувач одного з вертикальних елементів розташований в його нижній частині і на нього можуть бути установлені як діагональні, так і горизонтальні стяжки, верхня частина вертикальних елементів кожного стояка має уварений в трубу стрижень з діаметром, ВІДПОВІДНИМ внутрішньому діаметру труби, в якому виконано наскрізний отвір, нижня частина вертикального елементу кожного стояка також має наскрізний отвір, діаметр і напрямок якого відповідають діаметру і напрямку отвору в стрижні, в наскрізний отвір, що утворюється при установленні стояків один на другий, вставлений фіксатор з'єднання стояків по вертикалі, вертикальні елементи стояків нижнього ярусу обпираються на гайки опорних гвинтів, які обладнані рукоятками для регулювання стояків по вертикалі, а захвати кріплення до стіни будівлі мають на КІНЦІ скобу П-подібної форми 2 Риштування за п 1, яке відрізняється тим, що фіксатор з'єднання стояків по вертикалі виконаний у вигляді гнутої скоби з прута, один кінець якої встановлюється в наскрізний отвір з'єднання стояків по вертикалі, а протилежний кінець відігнутий під кутом 90° до площини скоби, що перешкоджає випадінню скоби із стояків 3 Риштування за п 1, яке відрізняється тим, що скоба П-подібної форми захвата кріплення до стіни вставляється у вушко анкерного болта, установленого в СТІНІ будівлі, і перешкоджає випадінню захвата СО со Корисна модель стосується будівництва і може бути використана для виконання опоряджувальних, ремонтних і других видів будівельномонтажних робіт Відомі будівельні риштування, що включають стояки у вигляді рам з вертикальних труб з горизонтальними перемичками, настил, з'єднувальні елементи і кріпильні деталі [Див авт свід СРСР №1815317, кл E04G 1/06- 1/16, публ 15 05 9 3 , Бюл №18], в яких кожний з'єднуючий стояки елемент виконаний у вигляді шарнірно з'єднаного з ВІДПОВІДНОЮ перемичкою скоби, що має на кінцях перекладину з крюками, які взаємодіють з верхньою частиною сусіднього стояка Кріпильна деталь виготовлена як пружній захват з відігнутими назустріч кінцями Недоліком технічного рішення є складність і трудомісткість виготовлення горизонтальних перемичок, з'єднувальних елементів і низька експлуатаційна надійність, зумовлена неможливістю з'єднання вузлів конструкції у випадку їх деформації Відомі багатоярусні риштування, що містять уніфіковані секції, щити-настили, діагональні стяжки, підкоси, сходинки, ферми проміжного настилу, огорожі робочого майданчика Діагональні стяжки складаються з трубчастого елемента з закріпленими на його обох кінцях захватами і фіксаторами [Див авт свід СРСР № 1761910, кл E04G 1/06 публ 15 0 9 9 2 , Бюл №34] Недоліком О) 7733 технічного рішення , як і технічного рішення попереднього аналога, є складність конструкції діагональних стяжок з захватами і фіксаторами, низька експлуатаційна надійність, зумовлена неможливістю з'єднання вузлів конструкції у випадку їх деконструкції у випадку їх деформації, а також відсутність точної установки риштувань по вертикалі. Найбільш близьким до заявленого об'єкта за технічною сутністю є риштування для будівельномонтажних робіт описані в деклараційному патенті України на корисну модель №.2065, кл.Е0401/06, E04G 7/00, публ. 15.10.2003, Бюл. №10 і обрані за прототип. Риштування містять секції зі стояків, настили, огорожі, діагональні стяжки. Стояки виконані у вигляді рами, що має вертикальні елементи і профільну перфоровану верхню перемичку. До рами прикріплені укосини, які жорстко з'єднані з перемичкою і вертикальними елементами рами. Один з вертикальних елементів рами обладнаний самофіксованими з'єднаннями, розміщеними з його внутрішнього і зовнішнього боків, за допомогою яких прикріплюють діагональні стяжки та огорожі до стояків при монтажі риштувань. При наявності простоти проведення монтажу і демонтажу риштувань недоліком відомої конструкції риштувань є відсутність можливості точної установки риштувань по вертикалі і недостатня жорсткість з'єднання між стояками і секціями по вертикалі, що приводить до додаткового навантаження на захвати, якими прикріплюють риштування до стіни будівлі, і на всю конструкцію в цілому, а також зниження експлуатаційної надійності риштувань. Задачею, на вирішення якої спрямована корисна модель, є удосконалення риштувань в частині забезпечення точності установки риштувань по вертикалі, підвищення жорсткості з'єднання між стояками по вертикалі при монтажі верхніх ярусів і жорсткості риштувань в цілому, підвищення надійності кріплення риштувань до стіни будівлі. Все це - з метою підвищення експлуатаційної надійності і довговічності риштувань при умові простоти їх монтажу-демонтажу, який може провести одна людина. Поставлена задача вирішується тим, що в риштування рамні будівельні для опоряджувальних і ремонтних робіт, що містять яруси секцій стояків, настили , огорожі, діагональні стяжки, в якому кожний стояк виконано у вигляді рами з двох вертикальних елементів, які зв'язані в верхній частині профільною перемичкою і укосинами, один з вертикальних елементів обладнаний зовнішнім і внутрішніми самофіксованими з'єднувачами для установки стяжок і огорож, відповідно до корисної моделі, введені фіксатори з'єднання стояків по вертикалі, опорні гвинти, захвати кріплення до стіни будівлі, горизонтальні стяжки, нижні перемички і вертикальні елементи стояків виконані з труб, причому зовнішній самофіксований з'єднувач одного з вертикальних елементів розташовано в його нижній частині і на нього можуть бути установлені як діагональні, так і горизонтальні стяжки, верхня частина вертикальних елементів кожного стояка має вварений в трубу стрижень з діаметром, відповідним внутрішньому діаметру труби, в якому виконано наскрізний отвір, нижня частина вертикального елементу кожного стояка також має наскрізний отвір, діаметр і напрямок якого відповідають діаметру і напрямку отвору в стрижні, в наскрізний отвір, що утворюється при установленні стояків один на другий по вертикалі, вставляється фіксатор, вертикальні труби стояків нижнього ярусу обпираються на гайки опорних гвинтів, які обладнані рукоятками для регулювання стояків по вертикалі, а захвати кріплення до стіни будівлі мають на кінці скобу П-подібної форми, при цьому: - фіксатор з'єднання стояків по вертикалі виконано у вигляді гнутої скоби з прута , один кінець якої установлюється в наскрізний отвір з'єднання стояків по вертикалі, а протилежний кінець, відігнутий під кутом 90° до площині скоби, перешкоджає випадінню скоби зі стояків; - скоба П-подібної форми, що закріплена на кінці захвата кріплення до стіни, вставляється в вушко анкерного болта, установленого в стіні будівлі, і перешкоджає випадінню захвата кріплення до стіни при вітровому навантаженні; Виконання з'єднання між вертикальними елементами стояків шляхом установки нижніх частин стояків верхнього ярусу на верхні частини стояків нижнього ярусу, в яких установлені і приварені стрижні, з установкою фіксатора в наскрізний отвір утвореного з'єднання забезпечує простоту і надійність установки стояків при монтажі верхніх ярусів риштувань. Стрижні до того ж виконують роль елементів, що центрують установку стояків один на другий по вертикалі. Виконання фіксатора у вигляді гнутої з металевого прута скоби, один кінець якої установлюється в наскрізний отвір з'єднання стояків по вертикалі, а протилежний кінець, відігнутий під кутом 90° до площині скоби, перешкоджає випадінню скоби зі стояків, що підвищує експлуатаційну надійність з єднання стояків по вертикалі. Установка стояків нижнього ярусу риштувань на гайки опорних гвинтів з рукоятками регулювання стояків по вертикалі надає можливість автоматизувати процес установки риштувань по вертикалі і підвищити її точність. Додаткову надійність і жорсткість риштуванням надає установка на вертикальні елементи стояків захватів кріплення риштувань до стіни будівлі, що мають на відповідному кінці приварену скобу П-подібної форми, яка забезпечує не випадіння захвата з вушка анкерного болта, який встановлено в стіні. Розміщення зовнішнього самофіксованого з'єднувача в нижній частині вертикального елементу стояка забезпечує можливість установки діагональних і горизонтальних стяжок в секціях стояків, розпочинаючи з нижнього ярусу риштувань, що також сприяє підвищенню жорсткості риштувань в порівнянні з прототипом. Порівняльний аналіз запропонованого технічного рішення з відомими дозволяє зробити висновок, що риштування, яке пропонується , відрізняється від відомих сукупністю ознак і наявністю нових конструктивних елементів, що дають позитив 7733 ний ефект. В доступних джерелах інформації не знайдено описань рішень , які характеризуються сукупністю ознак запропонованої корисної моделі. Суть корисної моделі пояснюється кресленнями, де на фіг. 1 показаний загальний вигляд риштувань; на фіг.2- з'єднання між стояками по вертикалі і фіксатор; на фіг.З - розріз за А-А на фіг.2; на фіг.4 - опорний гвинт з установленою на гайку трубою стояка; на фіг. 5 - скоба захвата кріплення риштувань до стіни. Запропоновані риштування рамні будівельні для опоряджувальних і ремонтних робіт містять яруси секцій зі стояків 1, настили (на кресленнях не показано), які укладаються на рами 2 , огорожі З, діагональні стяжки 4, горизонтальні стяжки 5. Стояк 1 виконаний у вигляді жорсткої звареної рами з вертикальними елементами 6, виготовленими з труб, верхньою горизонтальною перемичкою 7 з гнутого профілю і нижньою горизонтальною перемичкою 8, виготовленою з труби. Стояк 1 додатково укріплено укосинами 9 з квадратної труби, привареними між вертикальними елементами 6 і верхньою перемичкою 7. В верхній частині вертикальних елементів 6 встановлені і приварені стрижні 10 з наскрізним отвором 11. В нижній частині вертикальних елементів б виконано також наскрізний отвір, діаметр і напрямок якого відповідає діаметру і напрямку отвору 11 в стрижні 10. При установці верхніх ярусів стояків 1 на нижні наскрізні отвори збігаються, що показано на кресленнях фіг.2. В утворений наскрізний отвір з'єднання між стояками 1 вставляється фіксатор 12. Фіксатор 12 виконано у вигляді гнутої з металевого прута скобі, один кінець 13 якої вставляється в наскрізний отвір 11 між стояками 1, а другий кінець 14, відігнутий під кутом 90° до площині скоби. Фіксатор 12 повертається навколо вісі 15. На вертикальних елементах 6 стояків 1 розміщені самофіксовані з'єднувачі 16, причому один з них зовнішній розташовано з зовнішнього боку вертикального елемента 6 в нижній його частині, а два других - внутрішніх самофіксованих з'єднувача 16 розташовані з внутрішнього боку вертикального елемента б в його середній частині. Стояки 1 нижнього ярусу риштувань обпираються на гайки 17 опорних гвинтів 18. Гайки 17 обладнані рукоятками 19 для регулювання стояків 1 по вертикалі. Гвинти 18 жорстко скріплені з опорами 20. Риштування кріпляться до стіни будівлі за допомогою захватів 21, що установлюються на вертикальні труби 6 стояків 1 ярусів. Захвати 21 кріплення до стіни будівлі мають на кінці приварену скобу 22 П-подібної форми, яка вставляється в вушко анкерного болта 23, який встановлено в стіну будівлі. Риштування містять також торцеві перила 24, їх кріпильні деталі 25, драбини 26. Монтаж риштувань рамних будівельних для опоряджувальних і ремонтних робіт здійснюється наступним чином. На заздалегідь підготовленій площадці укладають дерев'яні підкладки (на кресленні не показано), на які ставлять опори 20 з опорними гвинтами 18, на які для цього його треба повернути навколо вісі 15 против годинникової стрілці, після чого фіксатор займе положення, що показане на кресленні фіг.2, розріз за А-А. Кінець 14 фіксатора 12 перешкоджає випадінню його з отвору з'єднання між стояками. Секції нижнього ярусу з'єднують горизонтальними стяжками 5. Нижні і верхні яруси стояків 1 з'єднують діагональними стяжками 4. Для цього діагональні 4 і горизонтальні 5 стяжки встановлюють за допомогою зовнішніх самофіксованих з'єднувачів 16. Огорожі 3 з обох боків і торцеві перила 24 з одного боку установлюють за допомогою внутрішніх самофіксованих з'єднувачів 16. Торцеві перила 24 с другого боку кріплять до стояків 1 за допомогою деталей 25. За допомогою опорних гвинтів 18 установлюють стояки 1 точно по вертикалі. В процесі монтажу ярусів секцій стояків 1 риштування прикріпляють до стіни за допомогою захватів 21, для чого скобу 22 вставляють в вушко анкерного болта 23. Демонтаж риштувань здійснюють, починаючи з верхнього ярусу, в зворотному порядку. Використання в корисній моделі нових конструктивних рішень дає можливість підвищити експлуатаційну надійність і довговічність риштувань. Запропоновані риштування економічні і зручні в експлуатації. 11 Фіг. 2 17 Фіг З И 20 Фіг ж Фіг 5 Комп ютерна верстка М Клюкін Підписне Тираж 28 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 4 2 , 01601
