Ложка для одягання шкарпеток

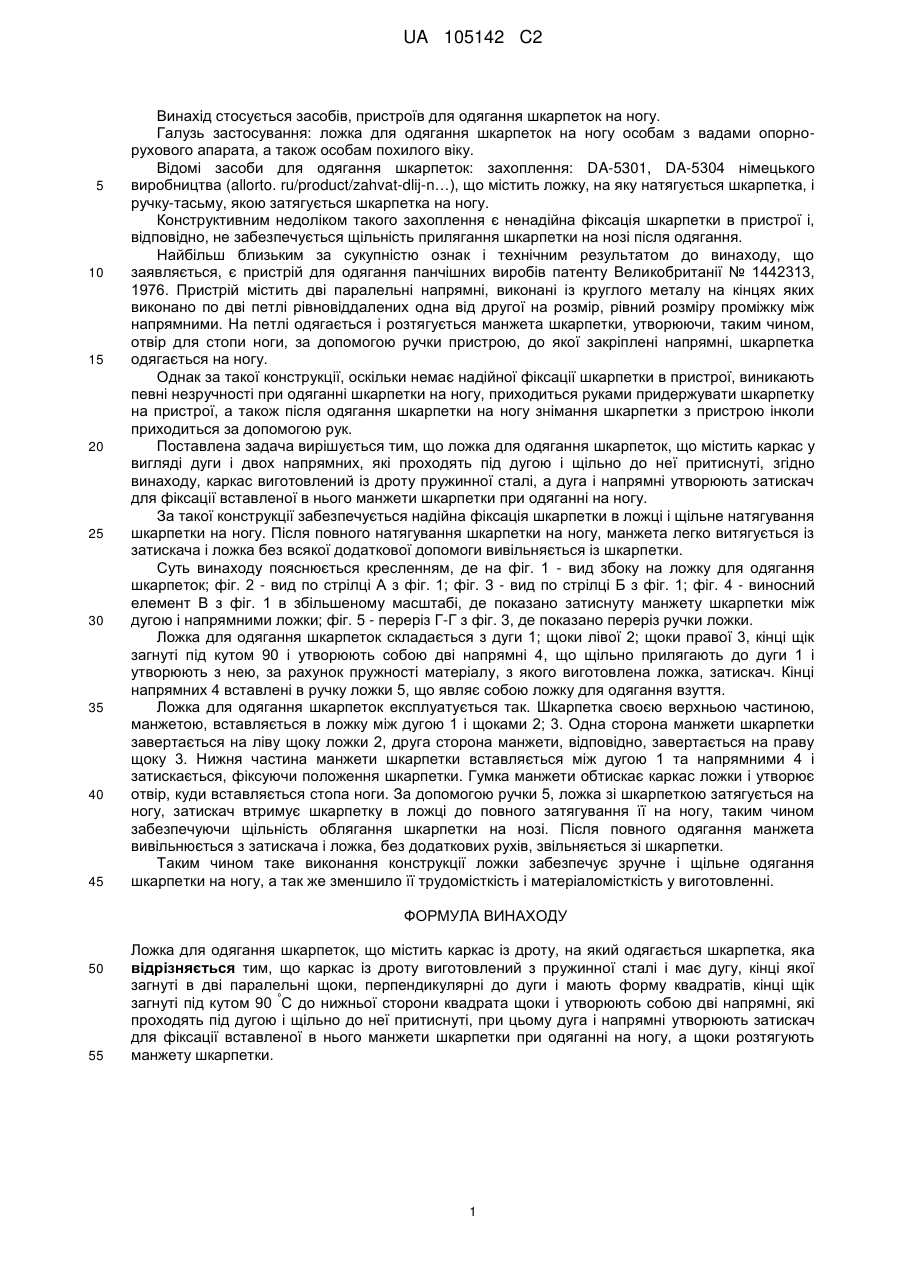

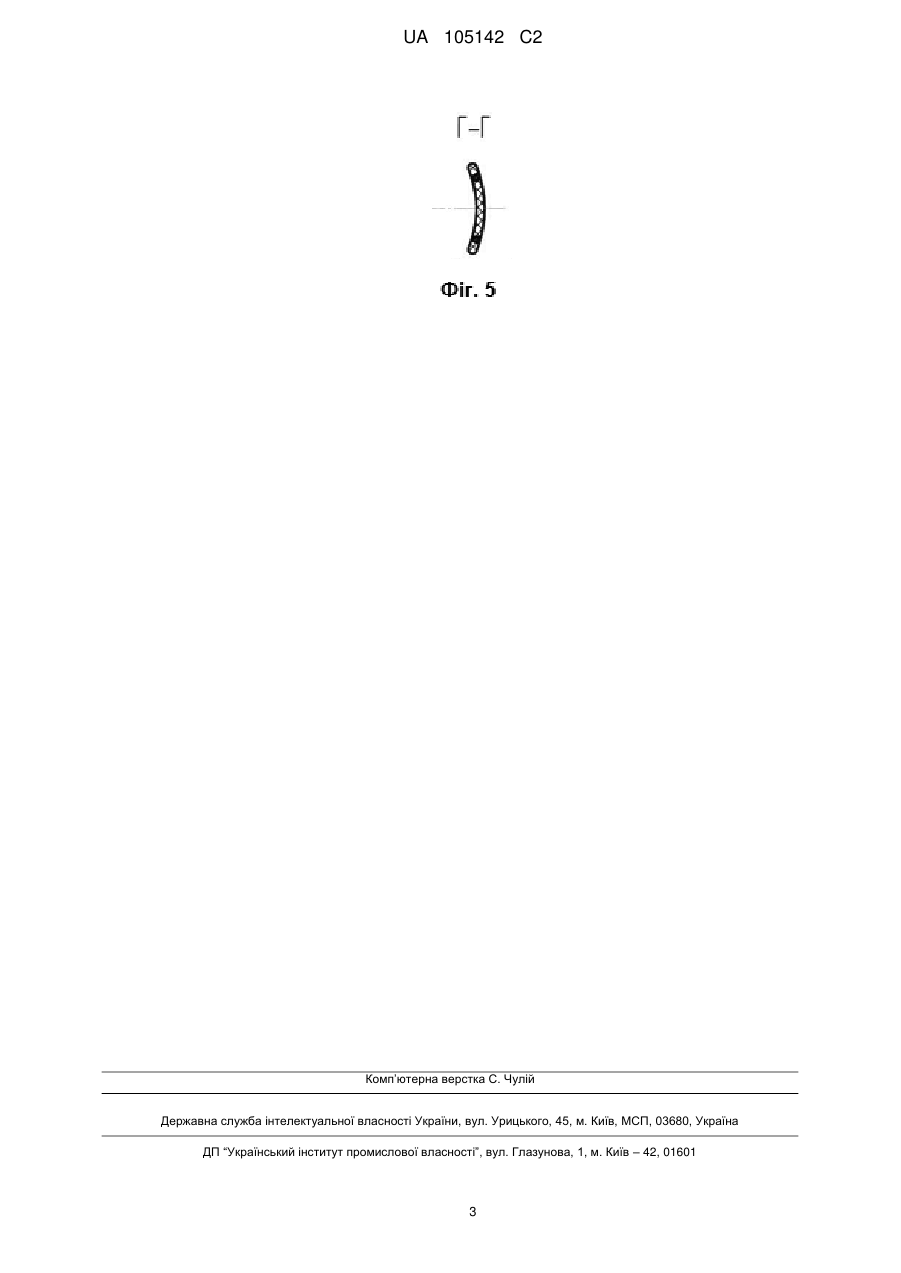

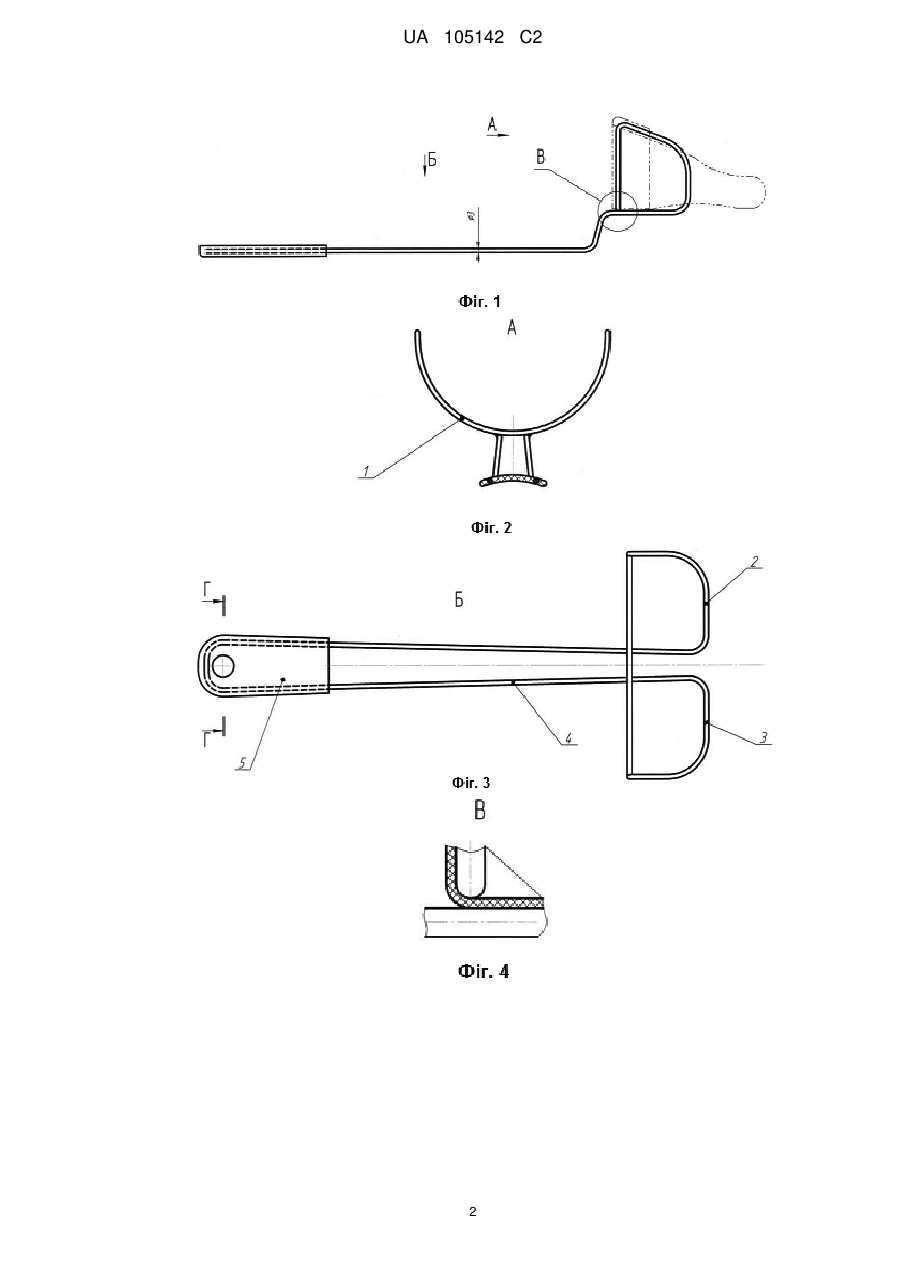

Реферат: Ложка для одягання шкарпеток містить каркас у вигляді дуги і двох напрямних, які проходять під дугою і щільно до неї притиснуті, каркас виготовлений із дроту пружинної сталі, а дуга і напрямні утворюють затискач для утримання вставленої в нього манжети шкарпетки при одяганні на ногу. UA 105142 C2 (12) UA 105142 C2 UA 105142 C2 5 10 15 20 25 30 35 40 45 Винахід стосується засобів, пристроїв для одягання шкарпеток на ногу. Галузь застосування: ложка для одягання шкарпеток на ногу особам з вадами опорнорухового апарата, а також особам похилого віку. Відомі засоби для одягання шкарпеток: захоплення: DA-5301, DA-5304 німецького виробництва (allorto. ru/product/zahvat-dlij-n…), що містить ложку, на яку натягується шкарпетка, і ручку-тасьму, якою затягується шкарпетка на ногу. Конструктивним недоліком такого захоплення є ненадійна фіксація шкарпетки в пристрої і, відповідно, не забезпечується щільність прилягання шкарпетки на нозі після одягання. Найбільш близьким за сукупністю ознак і технічним результатом до винаходу, що заявляється, є пристрій для одягання панчішних виробів патенту Великобританії № 1442313, 1976. Пристрій містить дві паралельні напрямні, виконані із круглого металу на кінцях яких виконано по дві петлі рівновіддалених одна від другої на розмір, рівний розміру проміжку між напрямними. На петлі одягається і розтягується манжета шкарпетки, утворюючи, таким чином, отвір для стопи ноги, за допомогою ручки пристрою, до якої закріплені напрямні, шкарпетка одягається на ногу. Однак за такої конструкції, оскільки немає надійної фіксації шкарпетки в пристрої, виникають певні незручності при одяганні шкарпетки на ногу, приходиться руками придержувати шкарпетку на пристрої, а також після одягання шкарпетки на ногу знімання шкарпетки з пристрою інколи приходиться за допомогою рук. Поставлена задача вирішується тим, що ложка для одягання шкарпеток, що містить каркас у вигляді дуги і двох напрямних, які проходять під дугою і щільно до неї притиснуті, згідно винаходу, каркас виготовлений із дроту пружинної сталі, а дуга і напрямні утворюють затискач для фіксації вставленої в нього манжети шкарпетки при одяганні на ногу. За такої конструкції забезпечується надійна фіксація шкарпетки в ложці і щільне натягування шкарпетки на ногу. Після повного натягування шкарпетки на ногу, манжета легко витягується із затискача і ложка без всякої додаткової допомоги вивільняється із шкарпетки. Суть винаходу пояснюється кресленням, де на фіг. 1 - вид збоку на ложку для одягання шкарпеток; фіг. 2 - вид по стрілці А з фіг. 1; фіг. 3 - вид по стрілці Б з фіг. 1; фіг. 4 - виносний елемент В з фіг. 1 в збільшеному масштабі, де показано затиснуту манжету шкарпетки між дугою і напрямними ложки; фіг. 5 - переріз Г-Г з фіг. 3, де показано переріз ручки ложки. Ложка для одягання шкарпеток складається з дуги 1; щоки лівої 2; щоки правої 3, кінці щік загнуті під кутом 90 і утворюють собою дві напрямні 4, що щільно прилягають до дуги 1 і утворюють з нею, за рахунок пружності матеріалу, з якого виготовлена ложка, затискач. Кінці напрямних 4 вставлені в ручку ложки 5, що являє собою ложку для одягання взуття. Ложка для одягання шкарпеток експлуатується так. Шкарпетка своєю верхньою частиною, манжетою, вставляється в ложку між дугою 1 і щоками 2; 3. Одна сторона манжети шкарпетки завертається на ліву щоку ложки 2, друга сторона манжети, відповідно, завертається на праву щоку 3. Нижня частина манжети шкарпетки вставляється між дугою 1 та напрямними 4 і затискається, фіксуючи положення шкарпетки. Гумка манжети обтискає каркас ложки і утворює отвір, куди вставляється стопа ноги. За допомогою ручки 5, ложка зі шкарпеткою затягується на ногу, затискач втримує шкарпетку в ложці до повного затягування її на ногу, таким чином забезпечуючи щільність облягання шкарпетки на нозі. Після повного одягання манжета вивільнюється з затискача і ложка, без додаткових рухів, звільняється зі шкарпетки. Таким чином таке виконання конструкції ложки забезпечує зручне і щільне одягання шкарпетки на ногу, а так же зменшило її трудомісткість і матеріаломісткість у виготовленні. ФОРМУЛА ВИНАХОДУ 50 55 Ложка для одягання шкарпеток, що містить каркас із дроту, на який одягається шкарпетка, яка відрізняється тим, що каркас із дроту виготовлений з пружинної сталі і має дугу, кінці якої загнуті в дві паралельні щоки, перпендикулярні до дуги і мають форму квадратів, кінці щік º загнуті під кутом 90 С до нижньої сторони квадрата щоки і утворюють собою дві напрямні, які проходять під дугою і щільно до неї притиснуті, при цьому дуга і напрямні утворюють затискач для фіксації вставленої в нього манжети шкарпетки при одяганні на ногу, а щоки розтягують манжету шкарпетки. 1 UA 105142 C2 2 UA 105142 C2 Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
