Упаковка для шкарпеток

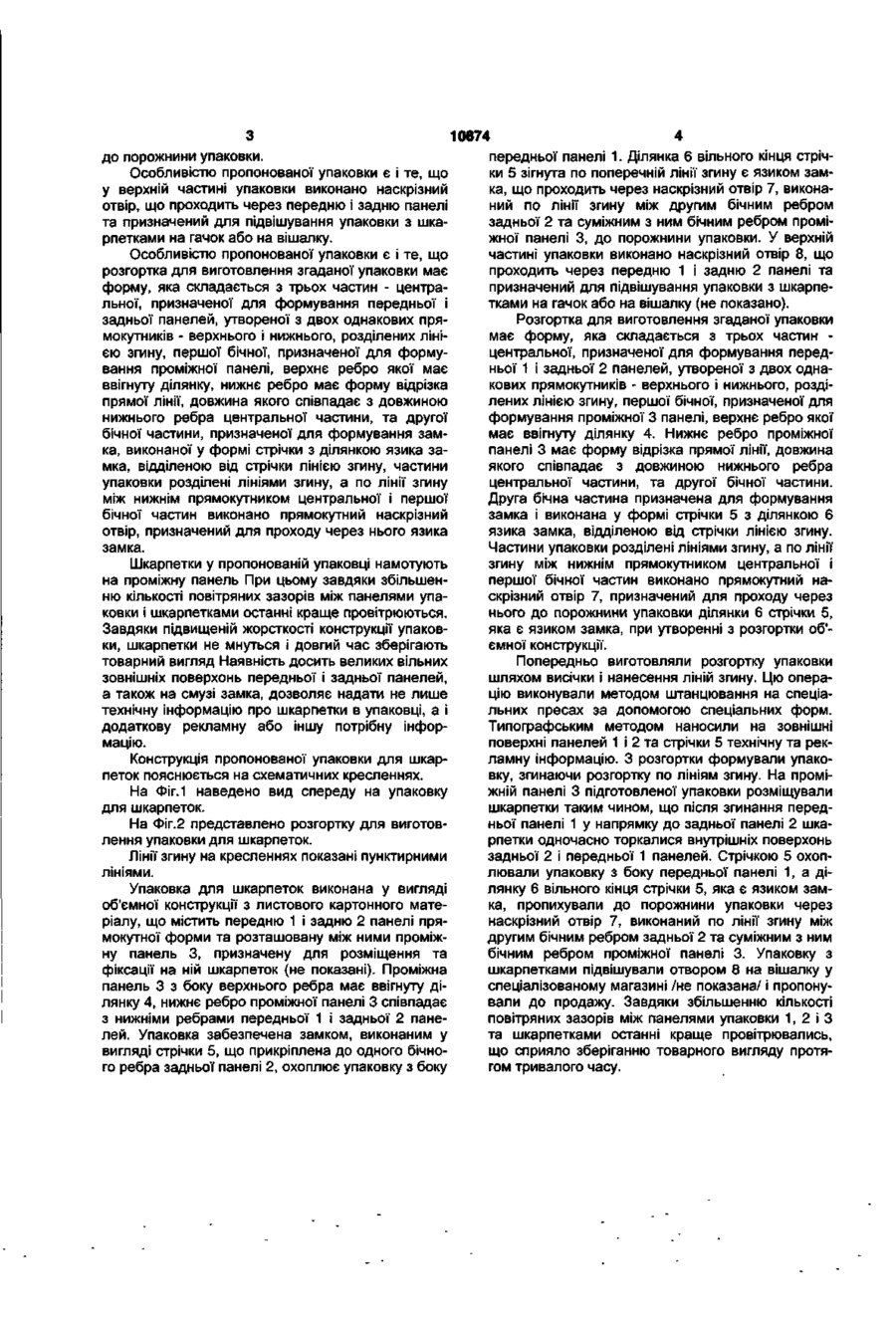

1. Упаковка для шкарпеток, яка виконана у вигляді об'ємної конструкції з листового картонного матеріалу, що містить передню і задню панелі прямокутної форми та розташовану між ними проміжну панель, призначену для розміщення та фіксації на ній шкарпеток, яка з боку верхнього ребра має ввігнуту ділянку, нижнє ребро проміжної панелі співпадає з нижніми ребрами передньої і задньої панелей, упаковка забезпечена замком, виконаним у вигляді стрічки, що прикріплена до одного бічного ребра задньої панелі, охоплює упаковку з боку передньої панелі, а ділянка вільного кінця стрічки, зігнута по поперечній лінії згину, є язиком замка, що проходить через наскрізний отвір, виконаний по лінії згину між другим бічним ребром задньої та суміжним з ним бічним ребром проміжної панелі, до порожнини упаковки. 2. Упаковка для шкарпеток за п. 1, яка відрізня ється тим, що у верхній частині упаковки виконано наскрізний отвір, що проходить через передню і задню панелі та призначений для підвішування упаковки з шкарпетками на гачок або на вішалку. 3. Упаковка для шкарпеток за п.1, яка відрізняється тим, що розгортка для виготовлення згаданої упаковки має форму, яка складається з трьох частин - центральної, призначеної для формування передньої і задньої панелей, утвореної з двох однакових прямокутників - верхнього і нижнього, розділених лінією згину, першої бічної, призначеної для формування проміжної панелі, верхнє ребро якої має ввігнуту ділянку, нижнє ребро має форму відрізка прямої лінії, довжина якого співпадає з довжиною нижнього ребра центральної частини, та другої бічної частини, призначеної для формування замка, виконаної у формі стрічки з ділянкою язика замка, відділеною від стрічки лінією згину, частини упаковки розділені лініями згину, а по лінії згину між нижнім прямокутником центральної і першої бічної частин виконано прямокутний наскрізний отвір, призначений для проходу через нього язика замка. 00 Пропонована корисна модель відноситься до конструкцій упаковок для шкарпеток, зокрема, до упаковок, виготовлених з листового картонного матеріалу. Авторами під час патентно-інформаційного пошуку не виявлено конструкцій упаковок для шкарпеток, виготовлених з листового картонного матеріалу. У основу пропонованої корисної моделі поставлено задачу створення такої упаковки для шкарпеток, яка б виконувала одночасно функції упаковки, реклами і дозволяла б провітрювати шкарпетки під час їх зберігання. Поставлена задача вирішується у пропонованій упаковці для шкарпеток, яка виконана у вигляді об'ємної конструкції з листового картонного матеріалу, що містить передню і задню панелі прямокутної форми та розташовану між ними проміжну панель, призначену для розміщення та фіксації на ній шкарпеток, яка з боку верхнього ребра має ввігнуту ділянку, нижнє ребро проміжної панелі співпадає з нижніми ребрами передньої і задньої панелей, упаковка забезпечена замком виконаним у вигляді стрічки, що прикріплена до одного бічного ребра задньої панелі, охоплює упаковку з боку передньої панелі, а ділянка вільного кінця стрічки зігнута по поперечній лінії згину є язиком замка, що проходить через наскрізний отвір, виконаний по лінії згину між другим бічним ребром задньої та суміжним з ним бічним ребром проміжної панелі, О) до порожнини упаковки. Особливістю пропонованої упаковки є і те, що у верхній частині упаковки виконано наскрізний отвір, що проходить через передню і задню панелі та призначений для підвішування упаковки з шкарпетками на гачок або на вішалку. Особливістю пропонованої упаковки є і те, що розгортка для виготовлення згаданої упаковки має форму, яка складається з трьох частин - центральної, призначеної для формування передньої і задньої панелей, утвореної з двох однакових прямокутників - верхнього і нижнього, розділених лінією згину, першої бічної, призначеної для формування проміжної панелі, верхнє ребро якої має ввігнуту ділянку, нижнє ребро має форму відрізка прямої лінії, довжина якого співпадає з довжиною нижнього ребра центральної частини, та другої бічної частини, призначеної для формування замка, виконаної у формі стрічки з ділянкою язика замка, відділеною від стрічки лінією згину, частини упаковки розділені лініями згину, а по лінії згину між нижнім прямокутником центральної і першої бічної частин виконано прямокутний наскрізний отвір, призначений для проходу через нього язика замка. Шкарпетки у пропонованій упаковці намотують на проміжну панель При цьому завдяки збільшенню кількості повітряних зазорів між панелями упаковки і шкарпетками останні краще провітрюються. Завдяки підвищеній жорсткості конструкції упаковки, шкарпетки не мнуться і довгий час зберігають товарний вигляд Наявність досить великих вільних зовнішніх поверхонь передньої і задньої панелей, а також на смузі замка, дозволяє надати не лише технічну інформацію про шкарпетки в упаковці, а і додаткову рекламну або іншу потрібну інформацію. Конструкція пропонованої упаковки для шкарпеток пояснюється на схематичних кресленнях. На Фіг.1 наведено вид спереду на упаковку для шкарпеток. На Фіг.2 представлено розгортку для виготовлення упаковки для шкарпеток. Лінії згину на кресленнях показані пунктирними лініями. Упаковка для шкарпеток виконана у вигляді об'ємної конструкції з листового картонного матеріалу, що містить передню 1 і задню 2 панелі прямокутної форми та розташовану між ними проміжну панель 3, призначену для розміщення та фіксації на ній шкарпеток (не показані). Проміжна панель 3 з боку верхнього ребра має ввігнуту ділянку 4, нижнє ребро проміжної панелі 3 співпадає з нижніми ребрами передньої 1 і задньої 2 панелей. Упаковка забезпечена замком, виконаним у вигляді стрічки 5, що прикріплена до одного бічного ребра задньої панелі 2, охоплює упаковку з боку 10874 передньої панелі 1. Ділянка 6 вільного кінця стрічки 5 зігнута по поперечній лінії згину є язиком замка, що проходить через наскрізний отвір 7, виконаний по лінії згину між другим бічним ребром задньої 2 та суміжним з ним бічним ребром проміжної панелі 3, до порожнини упаковки. У верхній частині упаковки виконано наскрізний отвір 8, що проходить через передню 1 і задню 2 панелі та призначений для підвішування упаковки з шкарпетками на гачок або на вішалку (не показано). Розгортка для виготовлення згаданої упаковки має форму, яка складається з трьох частин центральної, призначеної для формування передньої 1 і задньої 2 панелей, утвореної з двох однакових прямокутників - верхнього і нижнього, розділених лінією згину, першої бічної, призначеної для формування проміжної 3 панелі, верхнє ребро якої має ввігнуту ділянку 4. Нижнє ребро проміжної панелі 3 має форму відрізка прямої лінії, довжина якого співпадає з довжиною нижнього ребра центральної частини, та другої бічної частини. Друга бічна частина призначена для формування замка і виконана у формі стрічки 5 з ділянкою 6 язика замка, відділеною від стрічки лінією згину. Частини упаковки розділені лініями згину, а по лінії згину між нижнім прямокутником центральної і першої бічної частин виконано прямокутний наскрізний отвір 7, призначений для проходу через нього до порожнини упаковки ділянки 6 стрічки 5, яка є язиком замка, при утворенні з розгортки об'ємної конструкції. Попередньо виготовляли розгортку упаковки шляхом висічки і нанесення ліній згину. Цю операцію виконували методом штанцювання на спеціальних пресах за допомогою спеціальних форм. Типографським методом наносили на зовнішні поверхні панелей 1 і 2 та стрічки 5 технічну та рекламну інформацію. З розгортки формували упаковку, згинаючи розгортку по лініям згину. На проміжній панелі 3 підготовленої упаковки розміщували шкарпетки таким чином, що після згинання передньої панелі 1 у напрямку до задньої панелі 2 шкарпетки одночасно торкалися внутрішніх поверхонь задньої 2 і передньої 1 панелей. Стрічкою 5 охоплювали упаковку з боку передньої панелі 1, а ділянку 6 вільного кінця стрічки 5, яка є язиком замка, пропихували до порожнини упаковки через наскрізний отвір 7, виконаний по лінії згину між другим бічним ребром задньої 2 та суміжним з ним бічним ребром проміжної панелі 3. Упаковку з шкарпетками підвішували отвором 8 на вішалку у спеціалізованому магазині /не показана/ і пропонували до продажу. Завдяки збільшенню кількості повітряних зазорів між панелями упаковки 1, 2 і З та шкарпетками останні краще провітрювались, що сприяло зберіганню товарного вигляду протягом тривалого часу. 10874 Фіг. 1 Фіг. 2 Комп'ютерна верстка Н. Лисенко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 4 2 , 01601
