Пристрій для електророзрядного руйнування друкованих плат

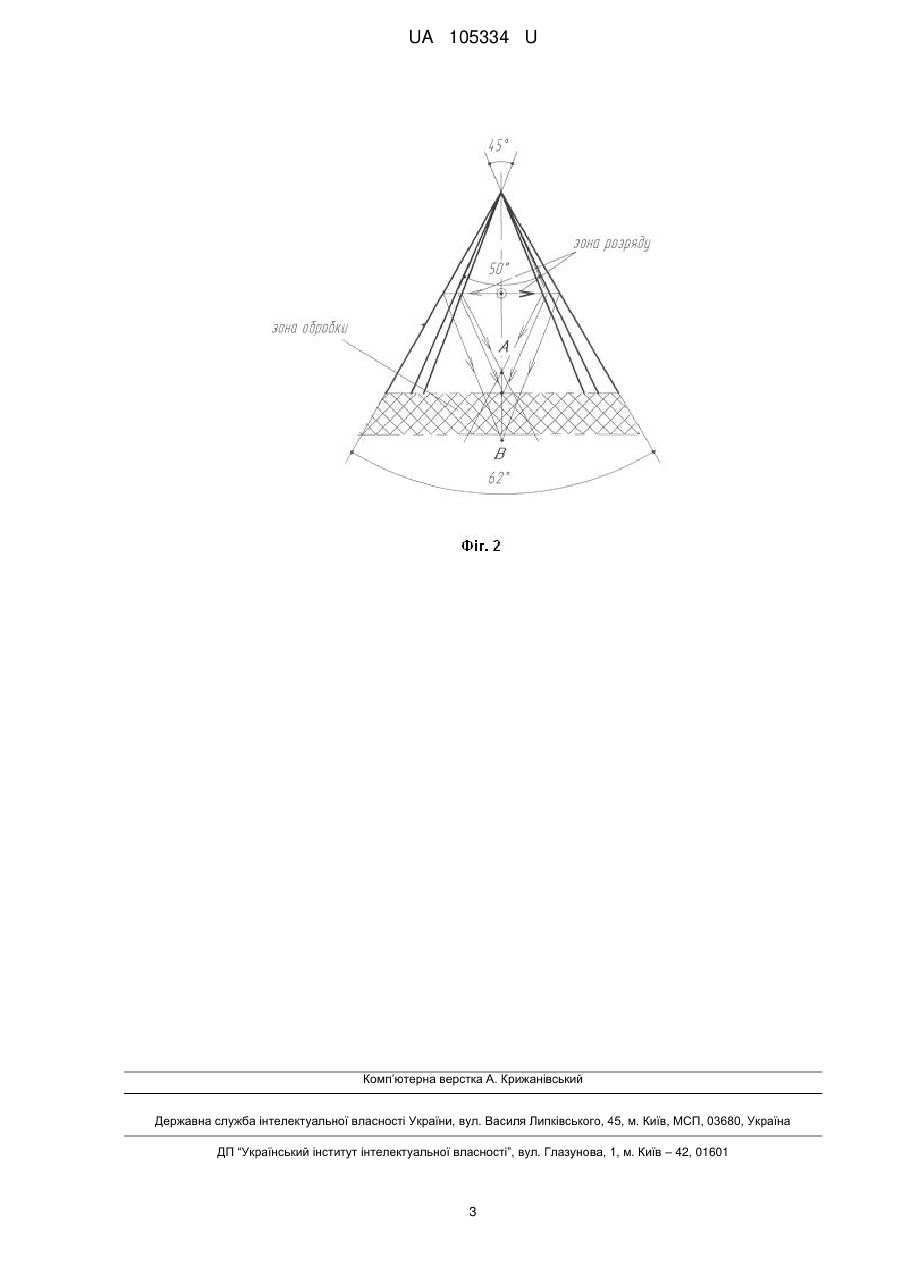

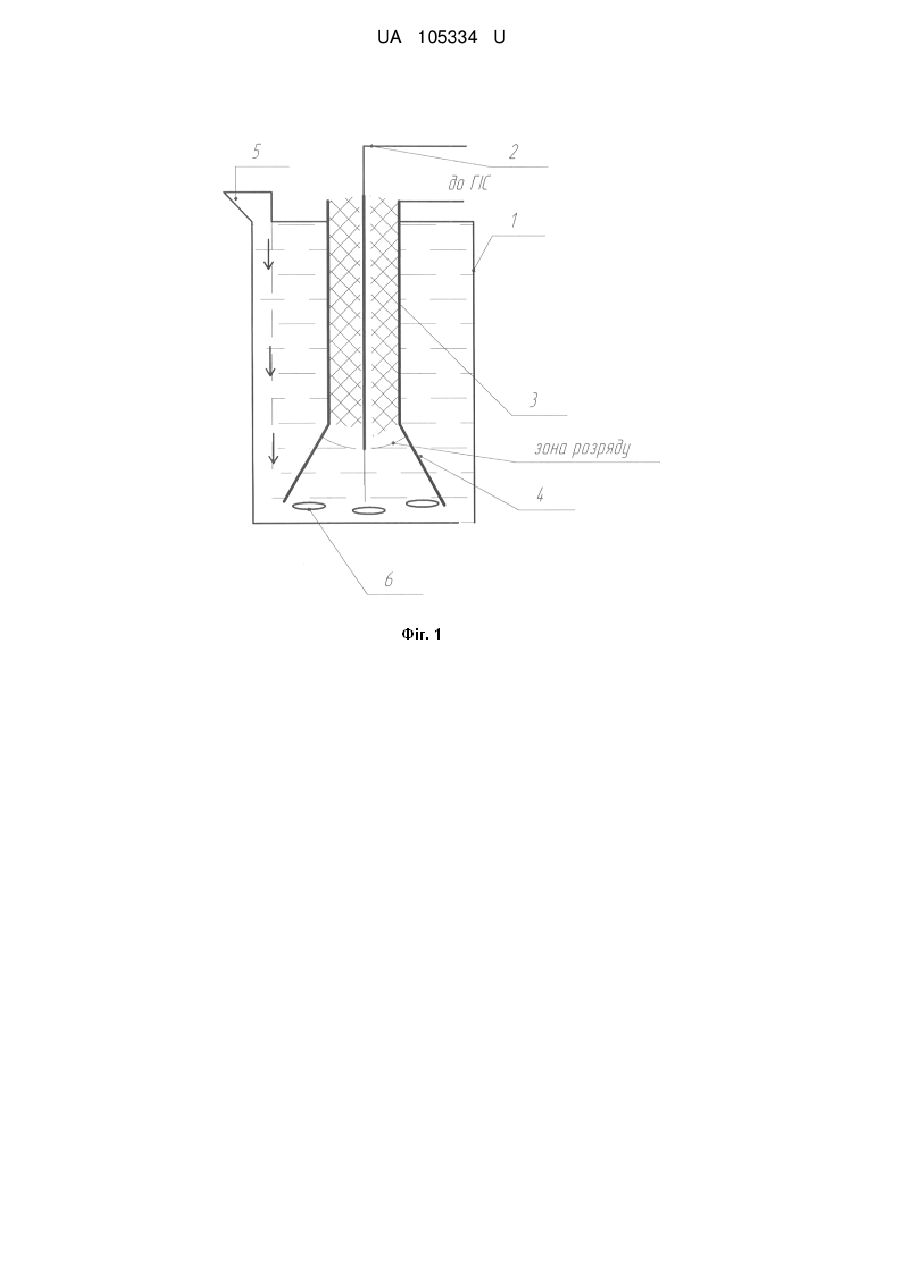

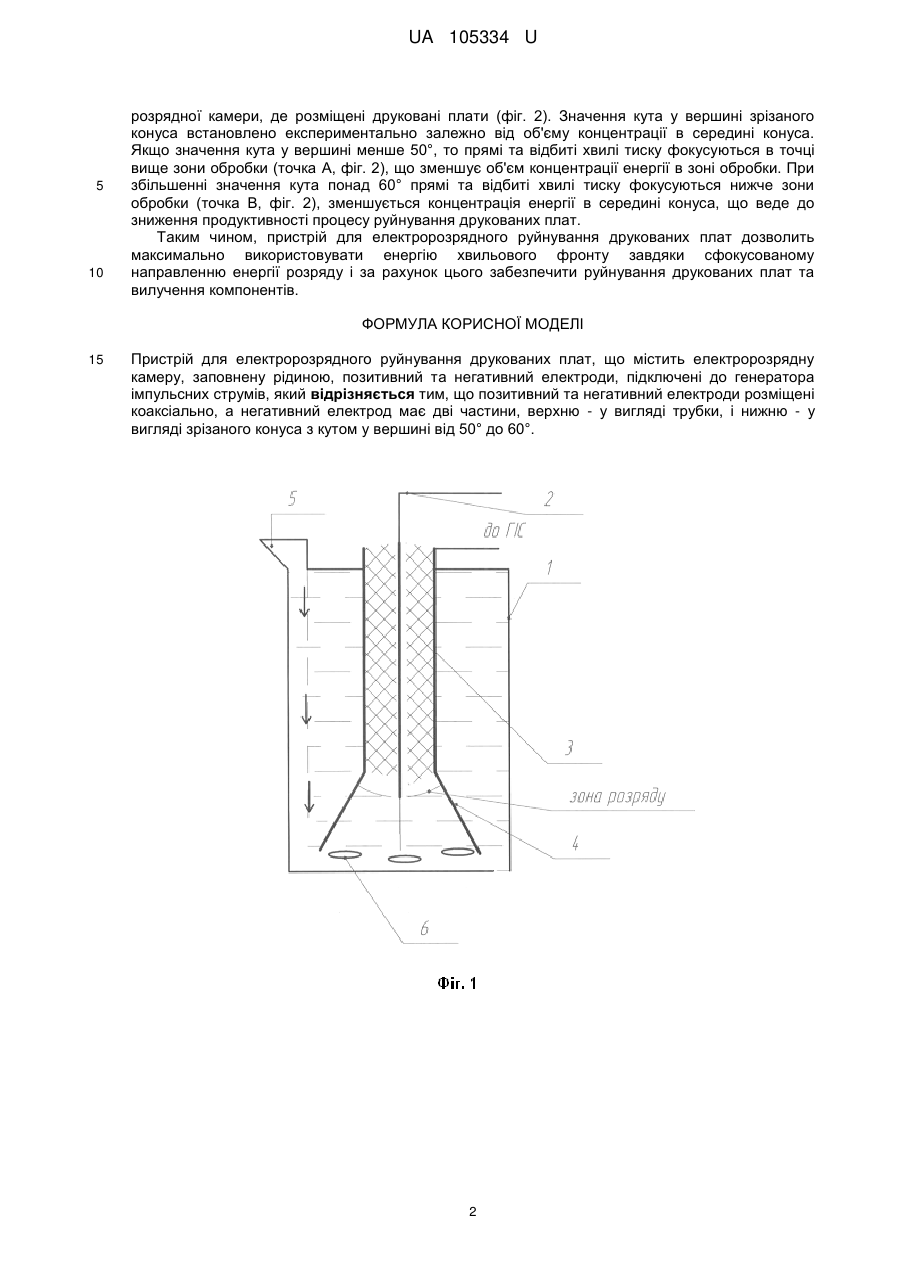

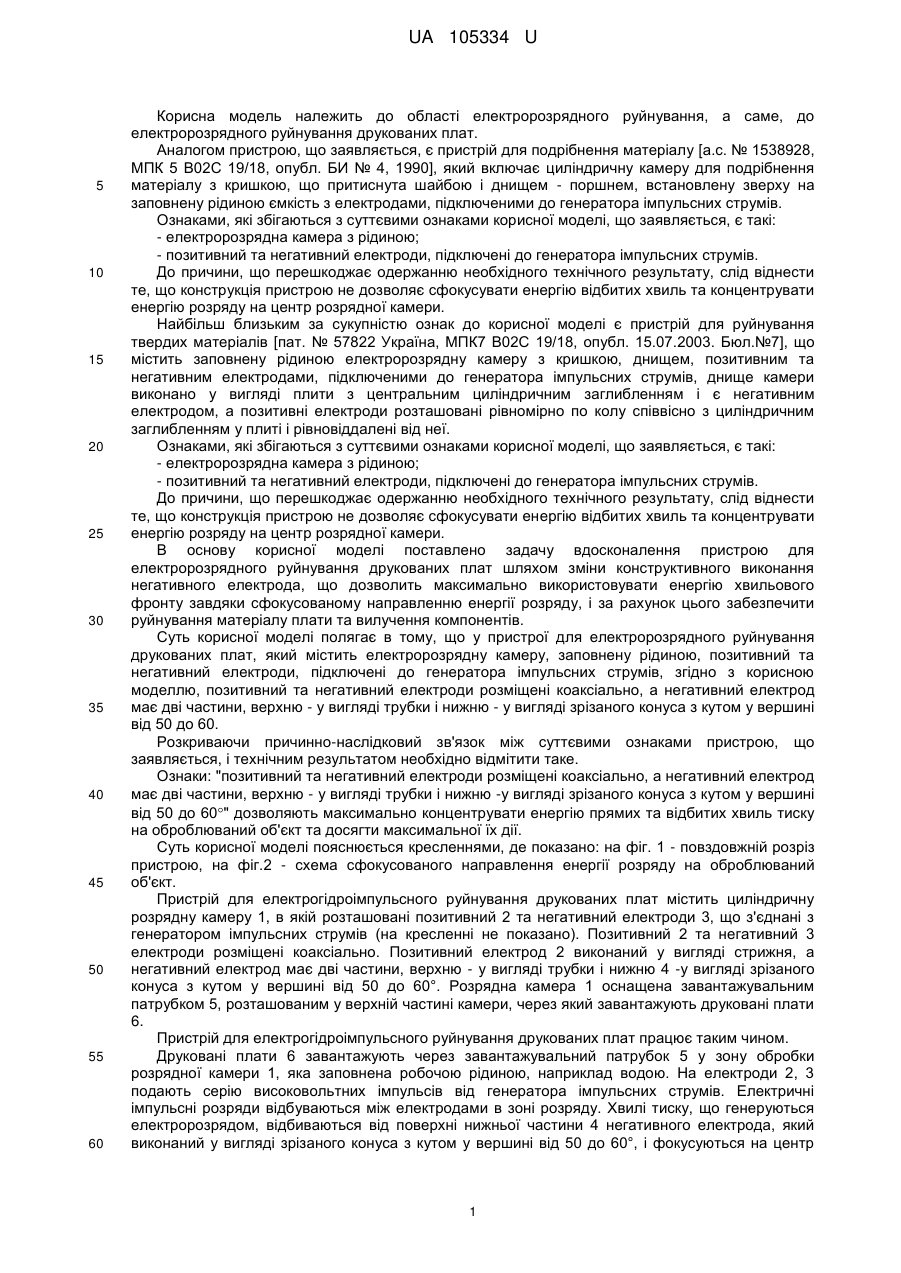

Реферат: Пристрій для електророзрядного руйнування друкованих плат містить електророзрядну камеру, заповнену рідиною, позитивний та негативний електроди, підключені до генератора імпульсних струмів. Позитивний та негативний електроди розміщені коаксіально, а негативний електрод має дві частини, верхню - у вигляді трубки і нижню - у вигляді зрізаного конуса з кутом у вершині від 50 до 60°. UA 105334 U (54) ПРИСТРІЙ ДЛЯ ЕЛЕКТРОРОЗРЯДНОГО РУЙНУВАННЯ ДРУКОВАНИХ ПЛАТ UA 105334 U UA 105334 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до області електророзрядного руйнування, а саме, до електророзрядного руйнування друкованих плат. Аналогом пристрою, що заявляється, є пристрій для подрібнення матеріалу [а.с. № 1538928, МПК 5 В02С 19/18, опубл. БИ № 4, 1990], який включає циліндричну камеру для подрібнення матеріалу з кришкою, що притиснута шайбою і днищем - поршнем, встановлену зверху на заповнену рідиною ємкість з електродами, підключеними до генератора імпульсних струмів. Ознаками, які збігаються з суттєвими ознаками корисної моделі, що заявляється, є такі: - електророзрядна камера з рідиною; - позитивний та негативний електроди, підключені до генератора імпульсних струмів. До причини, що перешкоджає одержанню необхідного технічного результату, слід віднести те, що конструкція пристрою не дозволяє сфокусувати енергію відбитих хвиль та концентрувати енергію розряду на центр розрядної камери. Найбільш близьким за сукупністю ознак до корисної моделі є пристрій для руйнування твердих матеріалів [пат. № 57822 Україна, МПК7 В02С 19/18, опубл. 15.07.2003. Бюл.№7], що містить заповнену рідиною електророзрядну камеру з кришкою, днищем, позитивним та негативним електродами, підключеними до генератора імпульсних струмів, днище камери виконано у вигляді плити з центральним циліндричним заглибленням і є негативним електродом, а позитивні електроди розташовані рівномірно по колу співвісно з циліндричним заглибленням у плиті і рівновіддалені від неї. Ознаками, які збігаються з суттєвими ознаками корисної моделі, що заявляється, є такі: - електророзрядна камера з рідиною; - позитивний та негативний електроди, підключені до генератора імпульсних струмів. До причини, що перешкоджає одержанню необхідного технічного результату, слід віднести те, що конструкція пристрою не дозволяє сфокусувати енергію відбитих хвиль та концентрувати енергію розряду на центр розрядної камери. В основу корисної моделі поставлено задачу вдосконалення пристрою для електророзрядного руйнування друкованих плат шляхом зміни конструктивного виконання негативного електрода, що дозволить максимально використовувати енергію хвильового фронту завдяки сфокусованому направленню енергії розряду, і за рахунок цього забезпечити руйнування матеріалу плати та вилучення компонентів. Суть корисної моделі полягає в тому, що у пристрої для електророзрядного руйнування друкованих плат, який містить електророзрядну камеру, заповнену рідиною, позитивний та негативний електроди, підключені до генератора імпульсних струмів, згідно з корисною моделлю, позитивний та негативний електроди розміщені коаксіально, а негативний електрод має дві частини, верхню - у вигляді трубки і нижню - у вигляді зрізаного конуса з кутом у вершині від 50 до 60. Розкриваючи причинно-наслідковий зв'язок між суттєвими ознаками пристрою, що заявляється, і технічним результатом необхідно відмітити таке. Ознаки: "позитивний та негативний електроди розміщені коаксіально, а негативний електрод має дві частини, верхню - у вигляді трубки і нижню -у вигляді зрізаного конуса з кутом у вершині від 50 до 60" дозволяють максимально концентрувати енергію прямих та відбитих хвиль тиску на оброблюваний об'єкт та досягти максимальної їх дії. Суть корисної моделі пояснюється кресленнями, де показано: на фіг. 1 - повздовжній розріз пристрою, на фіг.2 - схема сфокусованого направлення енергії розряду на оброблюваний об'єкт. Пристрій для електрогідроімпульсного руйнування друкованих плат містить циліндричну розрядну камеру 1, в якій розташовані позитивний 2 та негативний електроди 3, що з'єднані з генератором імпульсних струмів (на кресленні не показано). Позитивний 2 та негативний 3 електроди розміщені коаксіально. Позитивний електрод 2 виконаний у вигляді стрижня, а негативний електрод має дві частини, верхню - у вигляді трубки і нижню 4 -у вигляді зрізаного конуса з кутом у вершині від 50 до 60°. Розрядна камера 1 оснащена завантажувальним патрубком 5, розташованим у верхній частині камери, через який завантажують друковані плати 6. Пристрій для електрогідроімпульсного руйнування друкованих плат працює таким чином. Друковані плати 6 завантажують через завантажувальний патрубок 5 у зону обробки розрядної камери 1, яка заповнена робочою рідиною, наприклад водою. На електроди 2, 3 подають серію високовольтних імпульсів від генератора імпульсних струмів. Електричні імпульсні розряди відбуваються між електродами в зоні розряду. Хвилі тиску, що генеруються електророзрядом, відбиваються від поверхні нижньої частини 4 негативного електрода, який виконаний у вигляді зрізаного конуса з кутом у вершині від 50 до 60°, і фокусуються на центр 1 UA 105334 U 5 10 розрядної камери, де розміщені друковані плати (фіг. 2). Значення кута у вершині зрізаного конуса встановлено експериментально залежно від об'єму концентрації в середині конуса. Якщо значення кута у вершині менше 50°, то прямі та відбиті хвилі тиску фокусуються в точці вище зони обробки (точка А, фіг. 2), що зменшує об'єм концентрації енергії в зоні обробки. При збільшенні значення кута понад 60° прямі та відбиті хвилі тиску фокусуються нижче зони обробки (точка В, фіг. 2), зменшується концентрація енергії в середині конуса, що веде до зниження продуктивності процесу руйнування друкованих плат. Таким чином, пристрій для електророзрядного руйнування друкованих плат дозволить максимально використовувати енергію хвильового фронту завдяки сфокусованому направленню енергії розряду і за рахунок цього забезпечити руйнування друкованих плат та вилучення компонентів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 Пристрій для електророзрядного руйнування друкованих плат, що містить електророзрядну камеру, заповнену рідиною, позитивний та негативний електроди, підключені до генератора імпульсних струмів, який відрізняється тим, що позитивний та негативний електроди розміщені коаксіально, а негативний електрод має дві частини, верхню - у вигляді трубки, і нижню - у вигляді зрізаного конуса з кутом у вершині від 50° до 60°. 2 UA 105334 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
