Посівна секція сівалки для прямої сівби

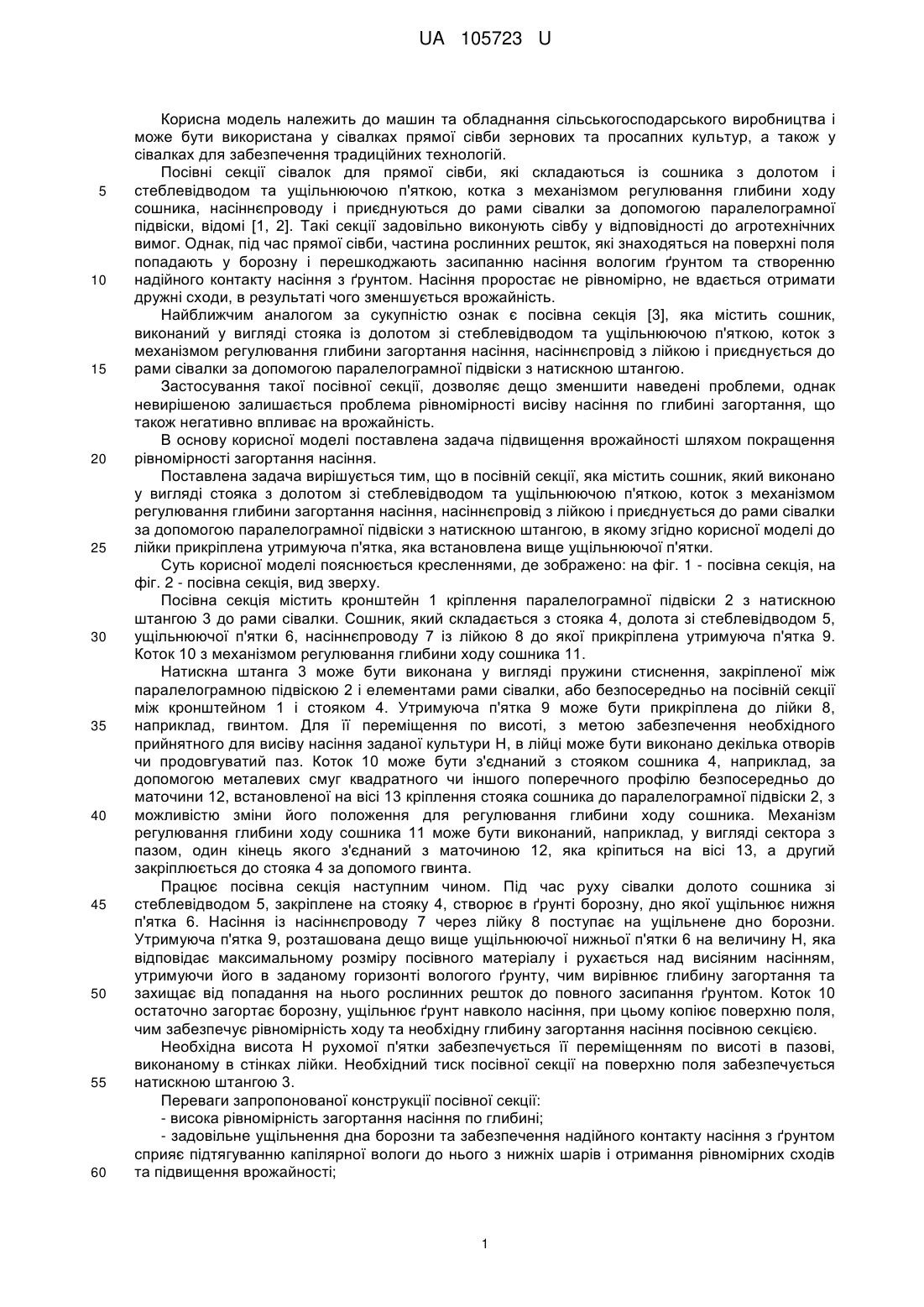

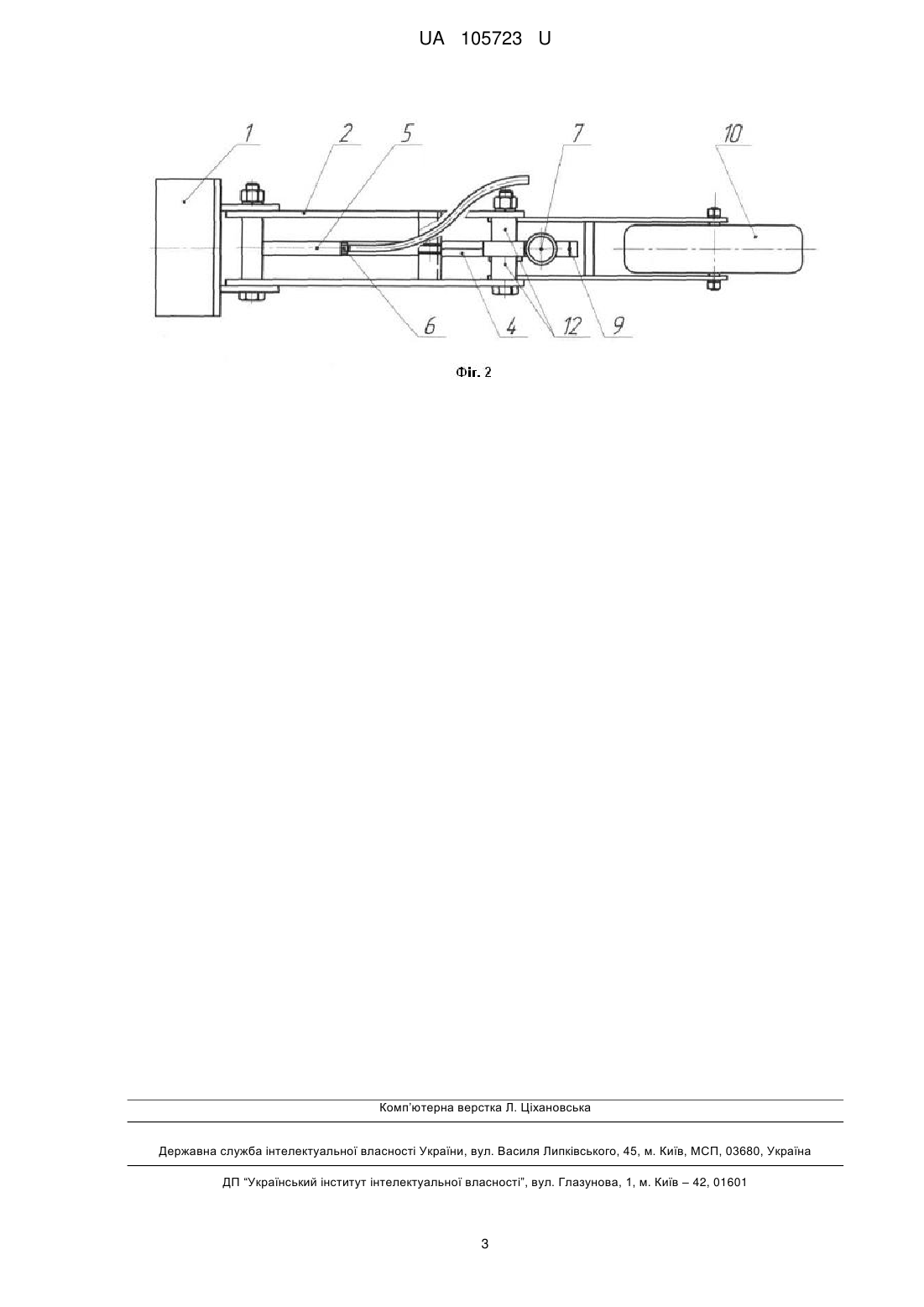

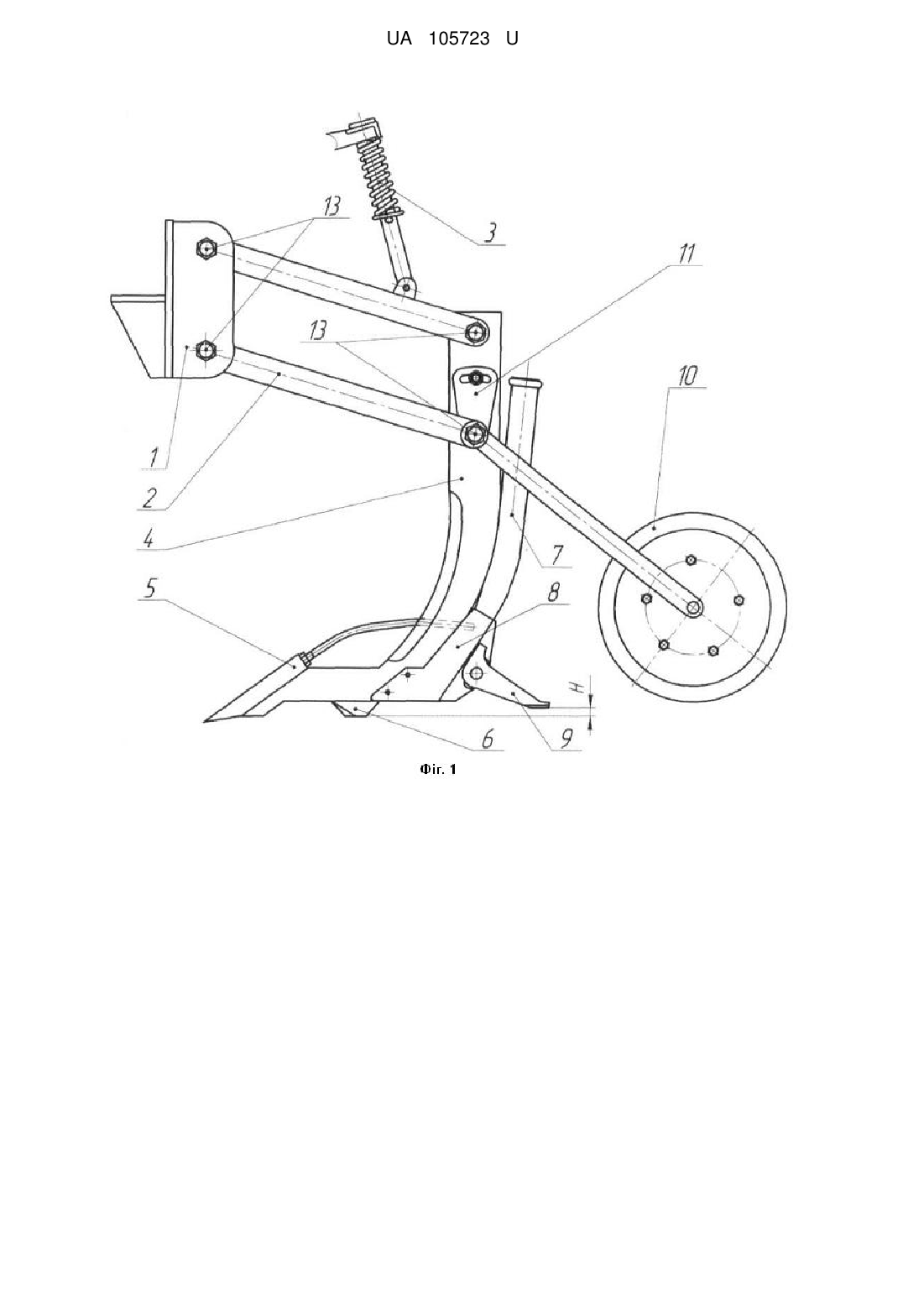

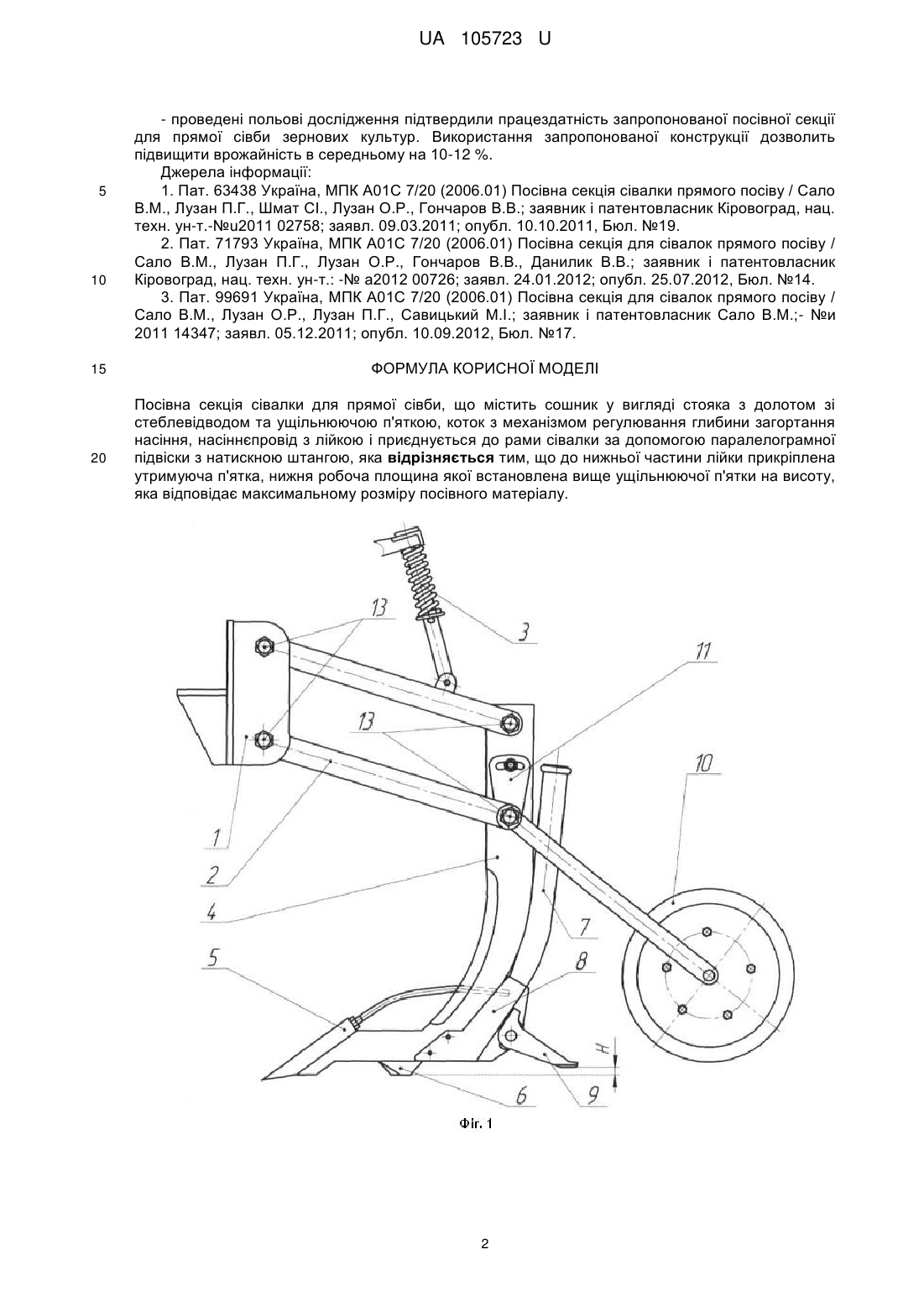

Реферат: Посівна секція сівалки для прямої сівби містить сошник у вигляді стояка з долотом зі стеблевідводом та ущільнюючою п'яткою, коток з механізмом регулювання глибини загортання насіння, насіннєпровід з лійкою і приєднується до рами сівалки за допомогою паралелограмної підвіски з натискною штангою. До нижньої частини лійки прикріплена утримуюча п'ятка, нижня робоча площина якої встановлена вище ущільнюючої п'ятки на висоту, яка відповідає максимальному розміру посівного матеріалу. UA 105723 U (54) ПОСІВНА СЕКЦІЯ СІВАЛКИ ДЛЯ ПРЯМОЇ СІВБИ UA 105723 U UA 105723 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до машин та обладнання сільськогосподарського виробництва і може бути використана у сівалках прямої сівби зернових та просапних культур, а також у сівалках для забезпечення традиційних технологій. Посівні секції сівалок для прямої сівби, які складаються із сошника з долотом і стеблевідводом та ущільнюючою п'яткою, котка з механізмом регулювання глибини ходу сошника, насіннєпроводу і приєднуються до рами сівалки за допомогою паралелограмної підвіски, відомі [1, 2]. Такі секції задовільно виконують сівбу у відповідності до агротехнічних вимог. Однак, під час прямої сівби, частина рослинних решток, які знаходяться на поверхні поля попадають у борозну і перешкоджають засипанню насіння вологим ґрунтом та створенню надійного контакту насіння з ґрунтом. Насіння проростає не рівномірно, не вдається отримати дружні сходи, в результаті чого зменшується врожайність. Найближчим аналогом за сукупністю ознак є посівна секція [3], яка містить сошник, виконаний у вигляді стояка із долотом зі стеблевідводом та ущільнюючою п'яткою, коток з механізмом регулювання глибини загортання насіння, насіннєпровід з лійкою і приєднується до рами сівалки за допомогою паралелограмної підвіски з натискною штангою. Застосування такої посівної секції, дозволяє дещо зменшити наведені проблеми, однак невирішеною залишається проблема рівномірності висіву насіння по глибині загортання, що також негативно впливає на врожайність. В основу корисної моделі поставлена задача підвищення врожайності шляхом покращення рівномірності загортання насіння. Поставлена задача вирішується тим, що в посівній секції, яка містить сошник, який виконано у вигляді стояка з долотом зі стеблевідводом та ущільнюючою п'яткою, коток з механізмом регулювання глибини загортання насіння, насіннєпровід з лійкою і приєднується до рами сівалки за допомогою паралелограмної підвіски з натискною штангою, в якому згідно корисної моделі до лійки прикріплена утримуюча п'ятка, яка встановлена вище ущільнюючої п'ятки. Суть корисної моделі пояснюється кресленнями, де зображено: на фіг. 1 - посівна секція, на фіг. 2 - посівна секція, вид зверху. Посівна секція містить кронштейн 1 кріплення паралелограмної підвіски 2 з натискною штангою 3 до рами сівалки. Сошник, який складається з стояка 4, долота зі стеблевідводом 5, ущільнюючої п'ятки 6, насіннєпроводу 7 із лійкою 8 до якої прикріплена утримуюча п'ятка 9. Коток 10 з механізмом регулювання глибини ходу сошника 11. Натискна штанга 3 може бути виконана у вигляді пружини стиснення, закріпленої між паралелограмною підвіскою 2 і елементами рами сівалки, або безпосередньо на посівній секції між кронштейном 1 і стояком 4. Утримуюча п'ятка 9 може бути прикріплена до лійки 8, наприклад, гвинтом. Для її переміщення по висоті, з метою забезпечення необхідного прийнятного для висіву насіння заданої культури Н, в лійці може бути виконано декілька отворів чи продовгуватий паз. Коток 10 може бути з'єднаний з стояком сошника 4, наприклад, за допомогою металевих смуг квадратного чи іншого поперечного профілю безпосередньо до маточини 12, встановленої на вісі 13 кріплення стояка сошника до паралелограмної підвіски 2, з можливістю зміни його положення для регулювання глибини ходу сошника. Механізм регулювання глибини ходу сошника 11 може бути виконаний, наприклад, у вигляді сектора з пазом, один кінець якого з'єднаний з маточиною 12, яка кріпиться на вісі 13, а другий закріплюється до стояка 4 за допомого гвинта. Працює посівна секція наступним чином. Під час руху сівалки долото сошника зі стеблевідводом 5, закріплене на стояку 4, створює в ґрунті борозну, дно якої ущільнює нижня п'ятка 6. Насіння із насіннєпроводу 7 через лійку 8 поступає на ущільнене дно борозни. Утримуюча п'ятка 9, розташована дещо вище ущільнюючої нижньої п'ятки 6 на величину Н, яка відповідає максимальному розміру посівного матеріалу і рухається над висіяним насінням, утримуючи його в заданому горизонті вологого ґрунту, чим вирівнює глибину загортання та захищає від попадання на нього рослинних решток до повного засипання ґрунтом. Коток 10 остаточно загортає борозну, ущільнює ґрунт навколо насіння, при цьому копіює поверхню поля, чим забезпечує рівномірність ходу та необхідну глибину загортання насіння посівною секцією. Необхідна висота H рухомої п'ятки забезпечується її переміщенням по висоті в пазові, виконаному в стінках лійки. Необхідний тиск посівної секції на поверхню поля забезпечується натискною штангою 3. Переваги запропонованої конструкції посівної секції: - висока рівномірність загортання насіння по глибині; - задовільне ущільнення дна борозни та забезпечення надійного контакту насіння з ґрунтом сприяє підтягуванню капілярної вологи до нього з нижніх шарів і отримання рівномірних сходів та підвищення врожайності; 1 UA 105723 U 5 10 15 20 - проведені польові дослідження підтвердили працездатність запропонованої посівної секції для прямої сівби зернових культур. Використання запропонованої конструкції дозволить підвищити врожайність в середньому на 10-12 %. Джерела інформації: 1. Пат. 63438 Україна, МПК А01С 7/20 (2006.01) Посівна секція сівалки прямого посіву / Сало В.М., Лузан П.Г., Шмат СІ., Лузан О.Р., Гончаров В.В.; заявник і патентовласник Кіровоград, нац. техн. ун-т.-№u2011 02758; заявл. 09.03.2011; опубл. 10.10.2011, Бюл. №19. 2. Пат. 71793 Україна, МПК А01С 7/20 (2006.01) Посівна секція для сівалок прямого посіву / Сало В.М., Лузан П.Г., Лузан О.Р., Гончаров В.В., Данилик В.В.; заявник і патентовласник Кіровоград, нац. техн. ун-т.: -№ а2012 00726; заявл. 24.01.2012; опубл. 25.07.2012, Бюл. №14. 3. Пат. 99691 Україна, МПК А01С 7/20 (2006.01) Посівна секція для сівалок прямого посіву / Сало В.М., Лузан О.Р., Лузан П.Г., Савицький М.І.; заявник і патентовласник Сало В.М.;- №и 2011 14347; заявл. 05.12.2011; опубл. 10.09.2012, Бюл. №17. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Посівна секція сівалки для прямої сівби, що містить сошник у вигляді стояка з долотом зі стеблевідводом та ущільнюючою п'яткою, коток з механізмом регулювання глибини загортання насіння, насіннєпровід з лійкою і приєднується до рами сівалки за допомогою паралелограмної підвіски з натискною штангою, яка відрізняється тим, що до нижньої частини лійки прикріплена утримуюча п'ятка, нижня робоча площина якої встановлена вище ущільнюючої п'ятки на висоту, яка відповідає максимальному розміру посівного матеріалу. 2 UA 105723 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
