Посівна секція для сівалок прямого посіву

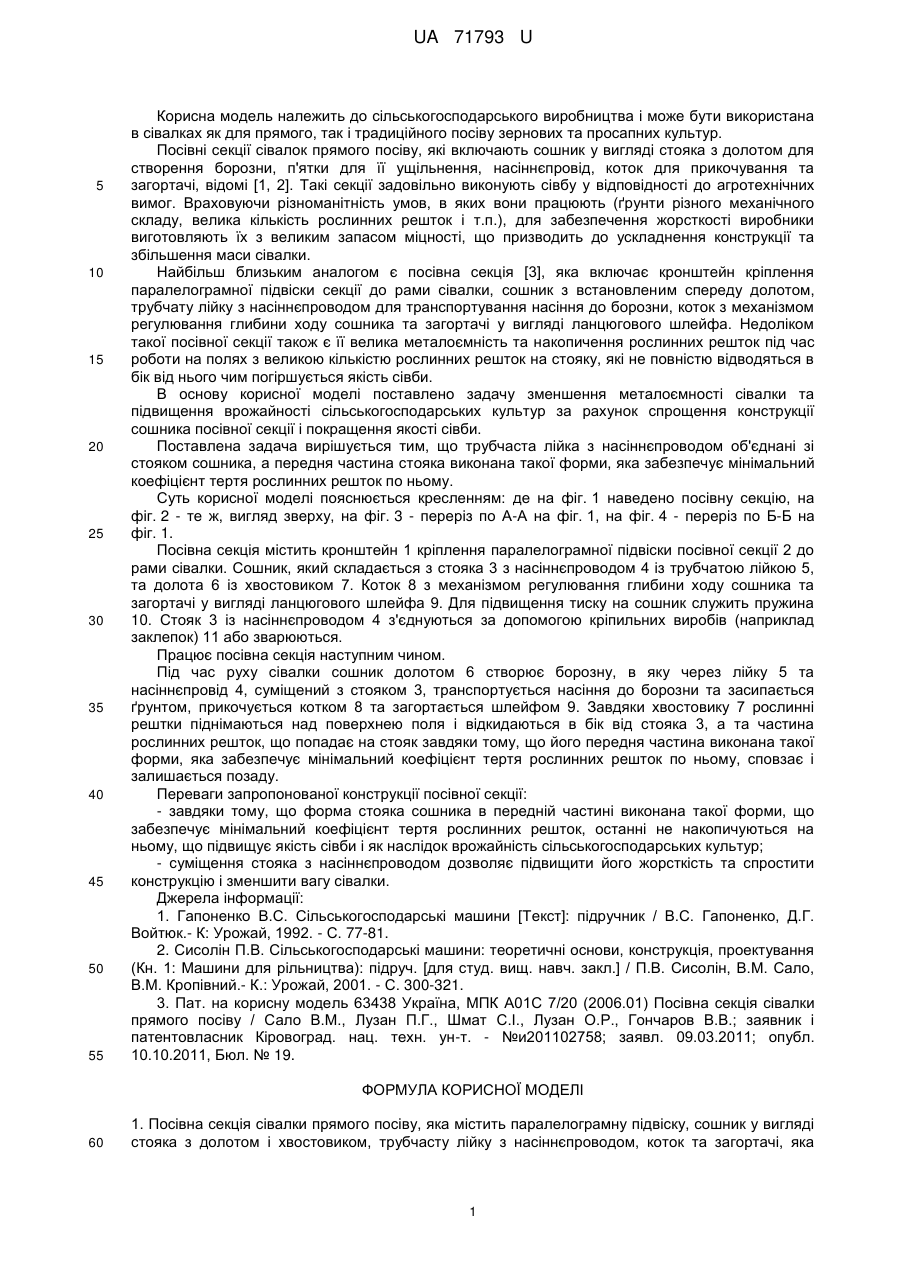

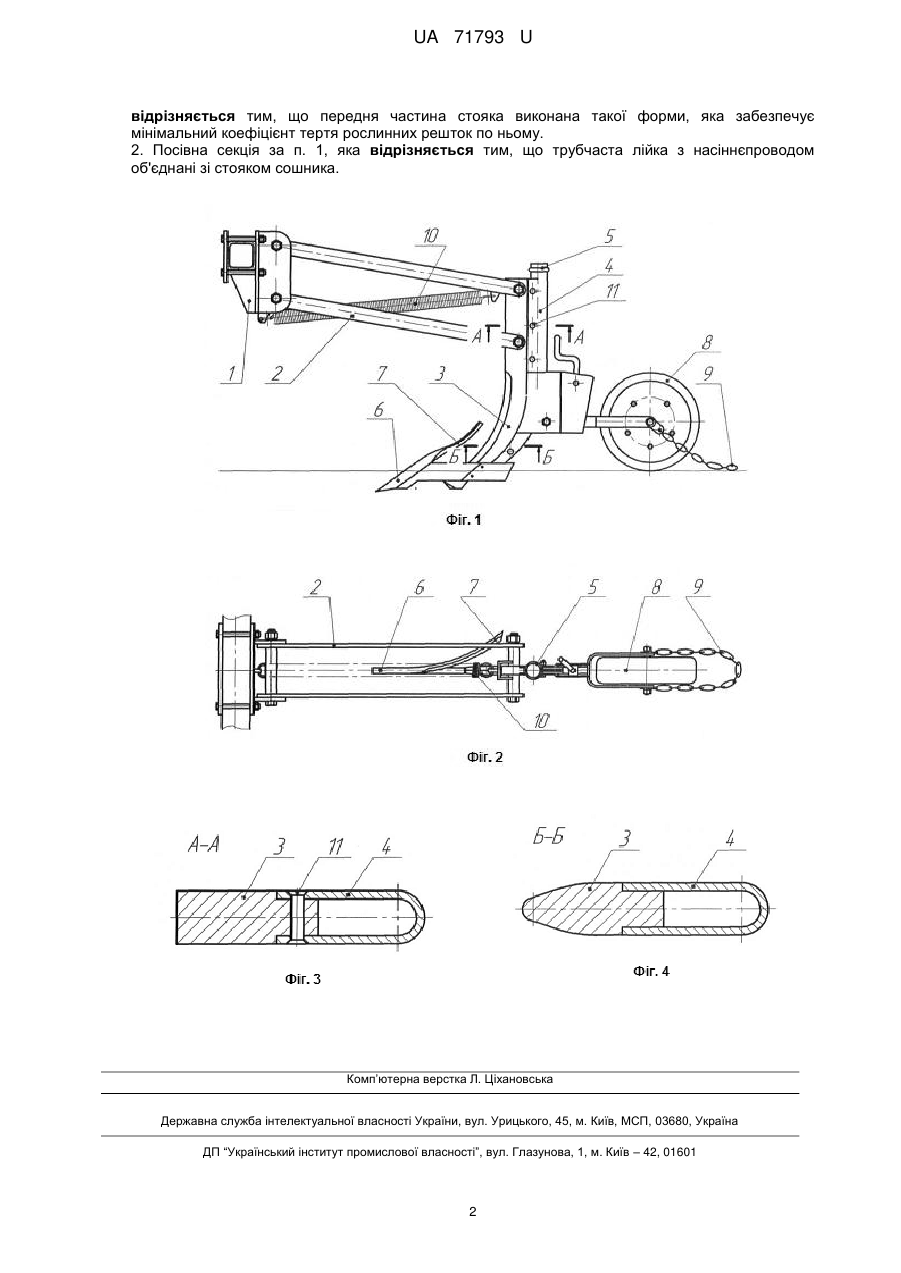

Реферат: Посівна секція сівалки прямого посіву містить паралелограмну підвіску, сошник у вигляді стояка з долотом і хвостовиком, трубчасту лійку з насіннєпроводом, коток та загортачі. Передня частина стояка виконана такої форми, яка забезпечує мінімальний коефіцієнт тертя рослинних решток по ньому. UA 71793 U (54) ПОСІВНА СЕКЦІЯ ДЛЯ СІВАЛОК ПРЯМОГО ПОСІВУ UA 71793 U UA 71793 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до сільськогосподарського виробництва і може бути використана в сівалках як для прямого, так і традиційного посіву зернових та просапних культур. Посівні секції сівалок прямого посіву, які включають сошник у вигляді стояка з долотом для створення борозни, п'ятки для її ущільнення, насіннєпровід, коток для прикочування та загортачі, відомі [1, 2]. Такі секції задовільно виконують сівбу у відповідності до агротехнічних вимог. Враховуючи різноманітність умов, в яких вони працюють (ґрунти різного механічного складу, велика кількість рослинних решток і т.п.), для забезпечення жорсткості виробники виготовляють їх з великим запасом міцності, що призводить до ускладнення конструкції та збільшення маси сівалки. Найбільш близьким аналогом є посівна секція [3], яка включає кронштейн кріплення паралелограмної підвіски секції до рами сівалки, сошник з встановленим спереду долотом, трубчату лійку з насіннєпроводом для транспортування насіння до борозни, коток з механізмом регулювання глибини ходу сошника та загортачі у вигляді ланцюгового шлейфа. Недоліком такої посівної секції також є її велика металоємність та накопичення рослинних решток під час роботи на полях з великою кількістю рослинних решток на стояку, які не повністю відводяться в бік від нього чим погіршується якість сівби. В основу корисної моделі поставлено задачу зменшення металоємності сівалки та підвищення врожайності сільськогосподарських культур за рахунок спрощення конструкції сошника посівної секції і покращення якості сівби. Поставлена задача вирішується тим, що трубчаста лійка з насіннєпроводом об'єднані зі стояком сошника, а передня частина стояка виконана такої форми, яка забезпечує мінімальний коефіцієнт тертя рослинних решток по ньому. Суть корисної моделі пояснюється кресленням: де на фіг. 1 наведено посівну секцію, на фіг. 2 - те ж, вигляд зверху, на фіг. 3 - переріз по А-А на фіг. 1, на фіг. 4 - переріз по Б-Б на фіг. 1. Посівна секція містить кронштейн 1 кріплення паралелограмної підвіски посівної секції 2 до рами сівалки. Сошник, який складається з стояка 3 з насіннєпроводом 4 із трубчатою лійкою 5, та долота 6 із хвостовиком 7. Коток 8 з механізмом регулювання глибини ходу сошника та загортачі у вигляді ланцюгового шлейфа 9. Для підвищення тиску на сошник служить пружина 10. Стояк 3 із насіннєпроводом 4 з'єднуються за допомогою кріпильних виробів (наприклад заклепок) 11 або зварюються. Працює посівна секція наступним чином. Під час руху сівалки сошник долотом 6 створює борозну, в яку через лійку 5 та насіннєпровід 4, суміщений з стояком 3, транспортується насіння до борозни та засипається ґрунтом, прикочується котком 8 та загортається шлейфом 9. Завдяки хвостовику 7 рослинні рештки піднімаються над поверхнею поля і відкидаються в бік від стояка 3, а та частина рослинних решток, що попадає на стояк завдяки тому, що його передня частина виконана такої форми, яка забезпечує мінімальний коефіцієнт тертя рослинних решток по ньому, сповзає і залишається позаду. Переваги запропонованої конструкції посівної секції: - завдяки тому, що форма стояка сошника в передній частині виконана такої форми, що забезпечує мінімальний коефіцієнт тертя рослинних решток, останні не накопичуються на ньому, що підвищує якість сівби і як наслідок врожайність сільськогосподарських культур; - суміщення стояка з насіннєпроводом дозволяє підвищити його жорсткість та спростити конструкцію і зменшити вагу сівалки. Джерела інформації: 1. Гапоненко B.C. Сільськогосподарські машини [Текст]: підручник / B.C. Гапоненко, Д.Г. Войтюк.- К: Урожай, 1992. - С. 77-81. 2. Сисолін П.В. Сільськогосподарські машини: теоретичні основи, конструкція, проектування (Кн. 1: Машини для рільництва): підруч. [для студ. вищ. навч. закл.] / П.В. Сисолін, В.М. Сало, В.М. Кропівний.- К.: Урожай, 2001. - С. 300-321. 3. Пат. на корисну модель 63438 Україна, МПК А01С 7/20 (2006.01) Посівна секція сівалки прямого посіву / Сало В.М., Лузан П.Г., Шмат С.І., Лузан О.Р., Гончаров В.В.; заявник і патентовласник Кіровоград. нац. техн. ун-т. - №и201102758; заявл. 09.03.2011; опубл. 10.10.2011, Бюл. № 19. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 1. Посівна секція сівалки прямого посіву, яка містить паралелограмну підвіску, сошник у вигляді стояка з долотом і хвостовиком, трубчасту лійку з насіннєпроводом, коток та загортачі, яка 1 UA 71793 U відрізняється тим, що передня частина стояка виконана такої форми, яка забезпечує мінімальний коефіцієнт тертя рослинних решток по ньому. 2. Посівна секція за п. 1, яка відрізняється тим, що трубчаста лійка з насіннєпроводом об'єднані зі стояком сошника. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
