Пристрій для транспортування і очистки коренебульбоплодів

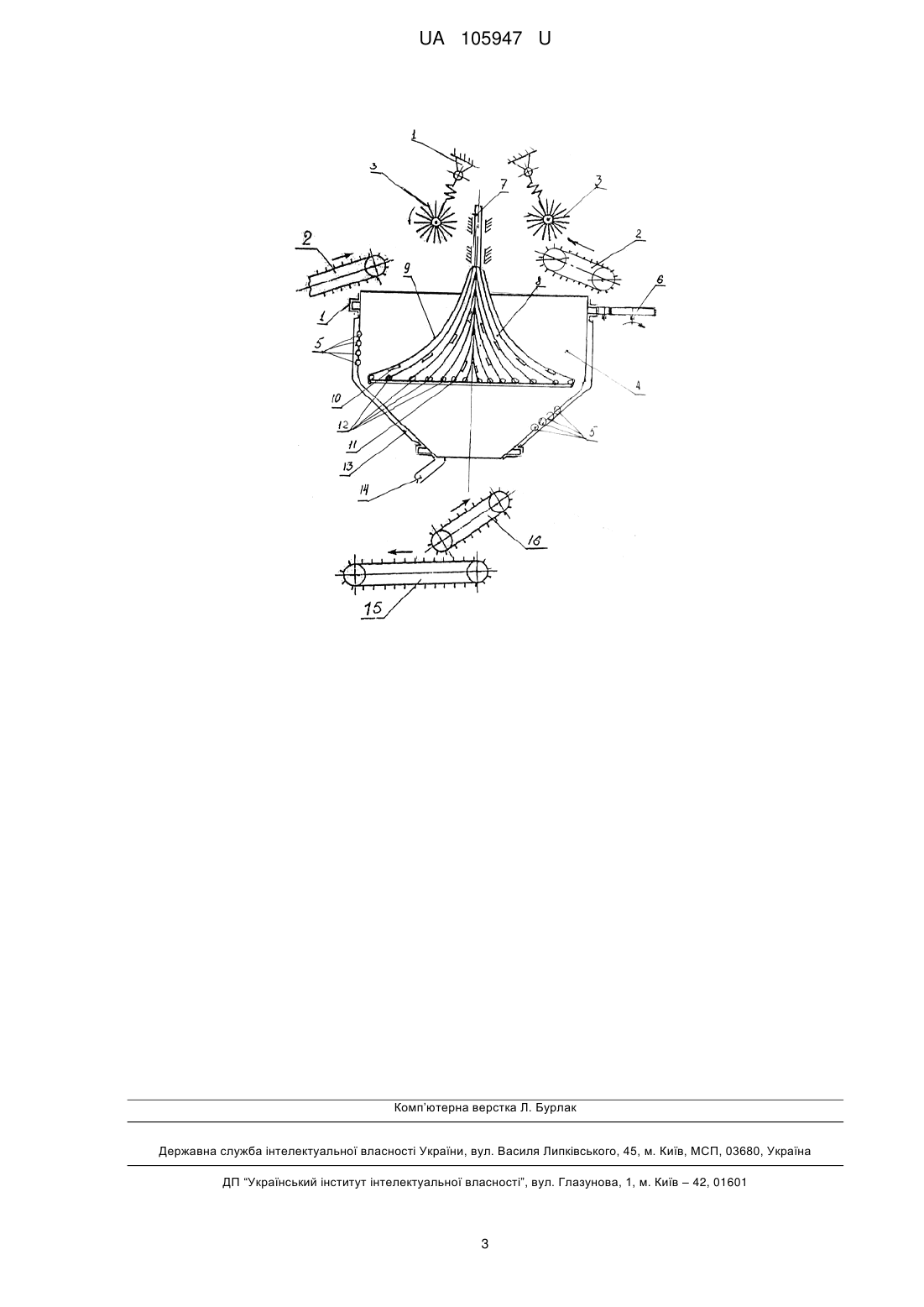

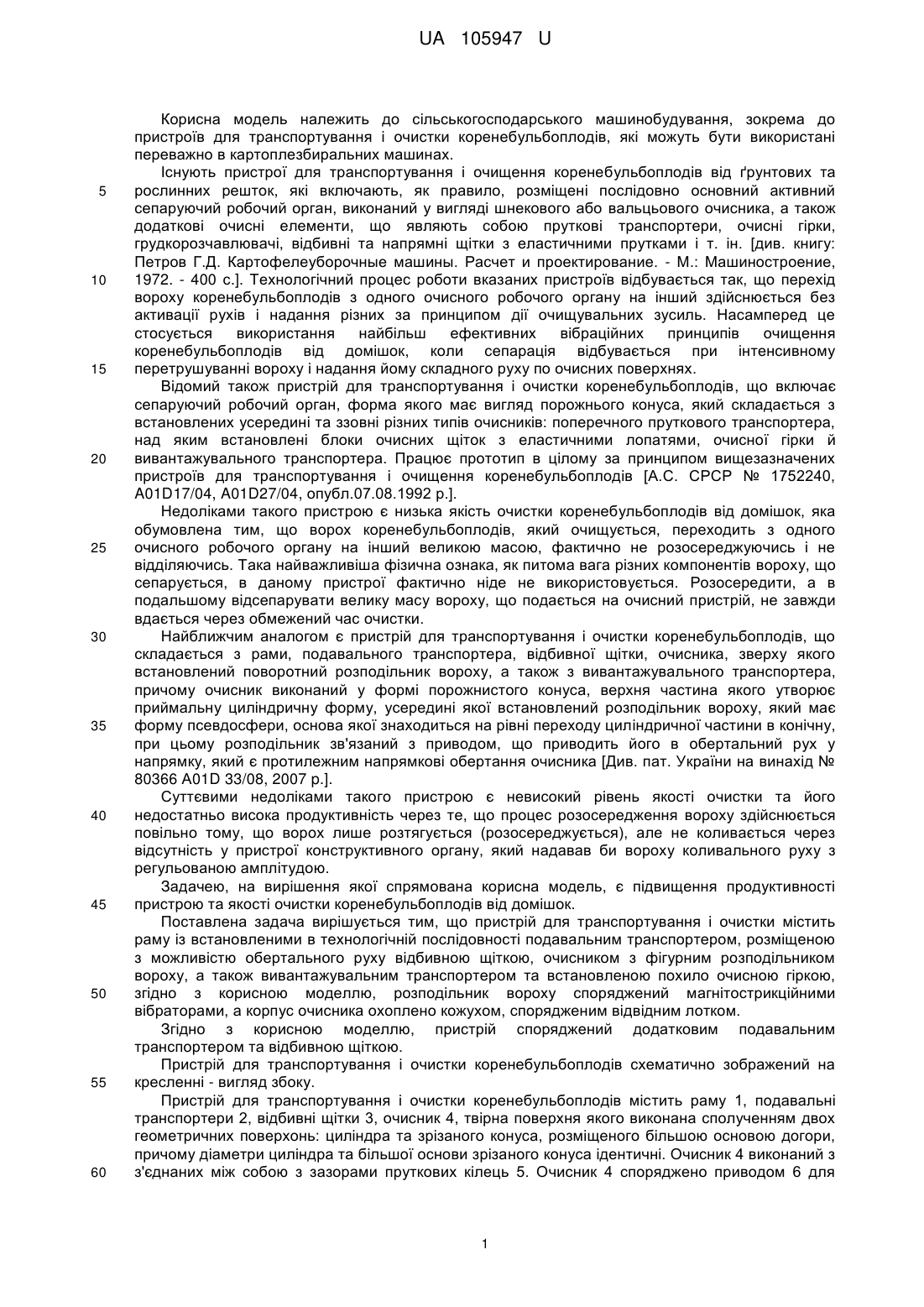

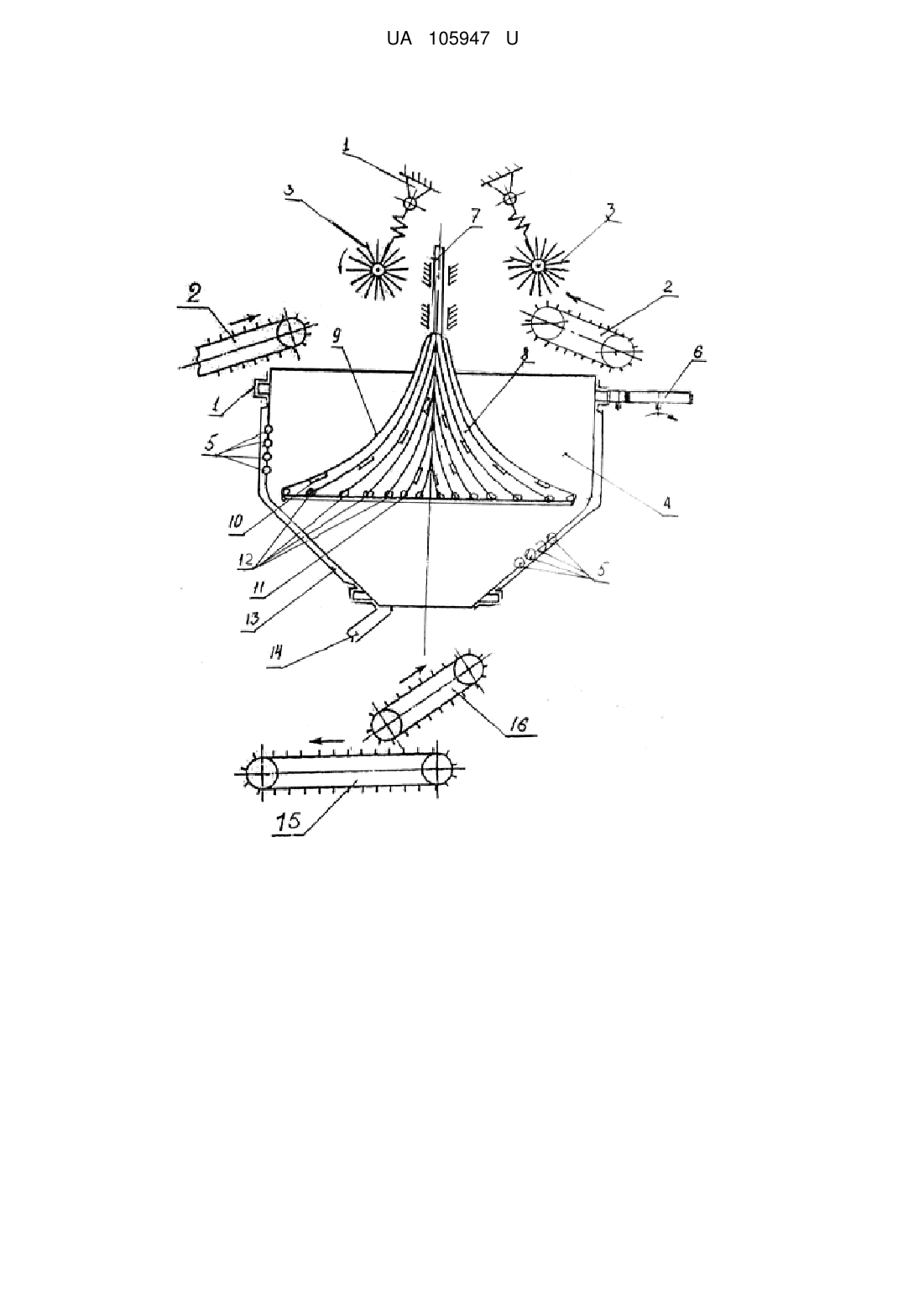

Реферат: Пристрій для транспортування і очистки коренебульбоплодів містить раму із встановленими в технологічній послідовності подавальним транспортером, розміщеною з можливістю обертального руху відбивною щіткою, очисником з фігурним розподільником вороху, а також вивантажувальним транспортером та встановленою похило очисною гіркою. Розподільник вороху споряджений магнітострикційними вібраторами, а корпус очисника охоплено кожухом, спорядженим відвідним лотком. UA 105947 U (54) ПРИСТРІЙ ДЛЯ ТРАНСПОРТУВАННЯ І ОЧИСТКИ КОРЕНЕБУЛЬБОПЛОДІВ UA 105947 U UA 105947 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до сільськогосподарського машинобудування, зокрема до пристроїв для транспортування і очистки коренебульбоплодів, які можуть бути використані переважно в картоплезбиральних машинах. Існують пристрої для транспортування і очищення коренебульбоплодів від ґрунтових та рослинних решток, які включають, як правило, розміщені послідовно основний активний сепаруючий робочий орган, виконаний у вигляді шнекового або вальцьового очисника, а також додаткові очисні елементи, що являють собою пруткові транспортери, очисні гірки, грудкорозчавлювачі, відбивні та напрямні щітки з еластичними прутками і т. ін. [див. книгу: Петров Г.Д. Картофелеуборочные машины. Расчет и проектирование. - М.: Машиностроение, 1972. - 400 с.]. Технологічний процес роботи вказаних пристроїв відбувається так, що перехід вороху коренебульбоплодів з одного очисного робочого органу на інший здійснюється без активації рухів і надання різних за принципом дії очищувальних зусиль. Насамперед це стосується використання найбільш ефективних вібраційних принципів очищення коренебульбоплодів від домішок, коли сепарація відбувається при інтенсивному перетрушуванні вороху і надання йому складного руху по очисних поверхнях. Відомий також пристрій для транспортування і очистки коренебульбоплодів, що включає сепаруючий робочий орган, форма якого має вигляд порожнього конуса, який складається з встановлених усередині та ззовні різних типів очисників: поперечного пруткового транспортера, над яким встановлені блоки очисних щіток з еластичними лопатями, очисної гірки й вивантажувального транспортера. Працює прототип в цілому за принципом вищезазначених пристроїв для транспортування і очищення коренебульбоплодів [А.С. СРСР № 1752240, A01D17/04, A01D27/04, опубл.07.08.1992 р.]. Недоліками такого пристрою є низька якість очистки коренебульбоплодів від домішок, яка обумовлена тим, що ворох коренебульбоплодів, який очищується, переходить з одного очисного робочого органу на інший великою масою, фактично не розосереджуючись і не відділяючись. Така найважливіша фізична ознака, як питома вага різних компонентів вороху, що сепарується, в даному пристрої фактично ніде не використовується. Розосередити, а в подальшому відсепарувати велику масу вороху, що подається на очисний пристрій, не завжди вдається через обмежений час очистки. Найближчим аналогом є пристрій для транспортування і очистки коренебульбоплодів, що складається з рами, подавального транспортера, відбивної щітки, очисника, зверху якого встановлений поворотний розподільник вороху, а також з вивантажувального транспортера, причому очисник виконаний у формі порожнистого конуса, верхня частина якого утворює приймальну циліндричну форму, усередині якої встановлений розподільник вороху, який має форму псевдосфери, основа якої знаходиться на рівні переходу циліндричної частини в конічну, при цьому розподільник зв'язаний з приводом, що приводить його в обертальний рух у напрямку, який є протилежним напрямкові обертання очисника [Див. пат. України на винахід № 80366 А01D 33/08, 2007 p.]. Суттєвими недоліками такого пристрою є невисокий рівень якості очистки та його недостатньо висока продуктивність через те, що процес розосередження вороху здійснюється повільно тому, що ворох лише розтягується (розосереджується), але не коливається через відсутність у пристрої конструктивного органу, який надавав би вороху коливального руху з регульованою амплітудою. Задачею, на вирішення якої спрямована корисна модель, є підвищення продуктивності пристрою та якості очистки коренебульбоплодів від домішок. Поставлена задача вирішується тим, що пристрій для транспортування і очистки містить раму із встановленими в технологічній послідовності подавальним транспортером, розміщеною з можливістю обертального руху відбивною щіткою, очисником з фігурним розподільником вороху, а також вивантажувальним транспортером та встановленою похило очисною гіркою, згідно з корисною моделлю, розподільник вороху споряджений магнітострикційними вібраторами, а корпус очисника охоплено кожухом, спорядженим відвідним лотком. Згідно з корисною моделлю, пристрій споряджений додатковим подавальним транспортером та відбивною щіткою. Пристрій для транспортування і очистки коренебульбоплодів схематично зображений на кресленні - вигляд збоку. Пристрій для транспортування і очистки коренебульбоплодів містить раму 1, подавальні транспортери 2, відбивні щітки 3, очисник 4, твірна поверхня якого виконана сполученням двох геометричних поверхонь: циліндра та зрізаного конуса, розміщеного більшою основою догори, причому діаметри циліндра та більшої основи зрізаного конуса ідентичні. Очисник 4 виконаний з з'єднаних між собою з зазорами пруткових кілець 5. Очисник 4 споряджено приводом 6 для 1 UA 105947 U 5 10 15 20 25 здійснення обертального руху. В центральній частині очисника 4 змонтовано вал 7, на вільному кінці якого встановлено розподільник 8 вороху. Розподільник 8 вороху виконаний у формі конуса з ввігнутими прутковими дугами 9 його твірної поверхні. Пруткові дуги 9 розподільника 8 вороху споряджені магнітострикційними вібраторами 10, а нижній кінець кожної пруткової дуги 9 розподільника під'єднаний до кільця 11 через шарніри 12. Ззовні очисник 4 охоплений встановленим з зазором до нього кожухом 13, спорядженим відвідним лотком 14. Під вихідним отвором очисника 4 розміщений відвідний транспортер 15 та очисна гірка 16. Пристрій для транспортування і очистки коренебульбоплодів працює наступним чином. Ворох коренебульбоплодів, що очищується, подається за допомогою подавальних транспортерів 2, а відбивні щітки 3 так встановлені на рамі 1, що спрямовують потік вороху коренебульбоплодів усередину очисника 4 відразу на поверхню розподільника вороху 8. Потрапивши на вібруючу поверхню розподільника 8 вороху, потоки розбиваються об його поверхню, ґрунтові домішки просіюються крізь зазори між прутками розподільника 8 та прутками очисника 4. Завдяки тому, що поверхня розподільника 8 вороху є вібруючою, тверді ґрунтові домішки руйнуються. Додатково їхнє руйнування здійснюється завдяки обертальному руху очисника 4. При цьому амплітуда коливань (вібрацій), які створюють магнітострикційні вібратори 10 на розподільнику 8 вороху, є величиною регульованою та розраховується за попереднім експрес-аналізом вологості вороху та його початкової забрудненості, яка залежить від властивостей ґрунту. Майже повністю очищені коренебульбоплоди з циліндричної частини очисника 4 потрапляють на його конічну частину, де доочищуються і під дією власної ваги вивантажуються на очисну гірку 16, по якій рослинні рештки підхоплюються пальцями гірки 16 і виносяться за межі пристрою. Остаточно очищені коренебульбоплоди транспортуються відвідним транспортером 15 на подальшу переробку або зберігання. Ґрунтові домішки, що відведені за межі очисника 4 по внутрішній поверхні кожуха 13 висипаються у лоток 14 і можуть бути повернуті знов на поля, де вирощувалися коренебульбоплоди. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 1. Пристрій для транспортування і очистки коренебульбоплодів, що містить раму із встановленими в технологічній послідовності подавальним транспортером, розміщеною з можливістю обертального руху відбивною щіткою, очисником з фігурним розподільником вороху, а також вивантажувальним транспортером та встановленою похило очисною гіркою, який відрізняється тим, що розподільник вороху споряджений магнітострикційними вібраторами, а корпус очисника охоплено кожухом, спорядженим відвідним лотком. 2. Пристрій для транспортування і очистки коренебульбоплодів за п. 1, який відрізняється тим, що він споряджений додатковим подавальним транспортером та відбивною щіткою. 2 UA 105947 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
