Міні-теплиця

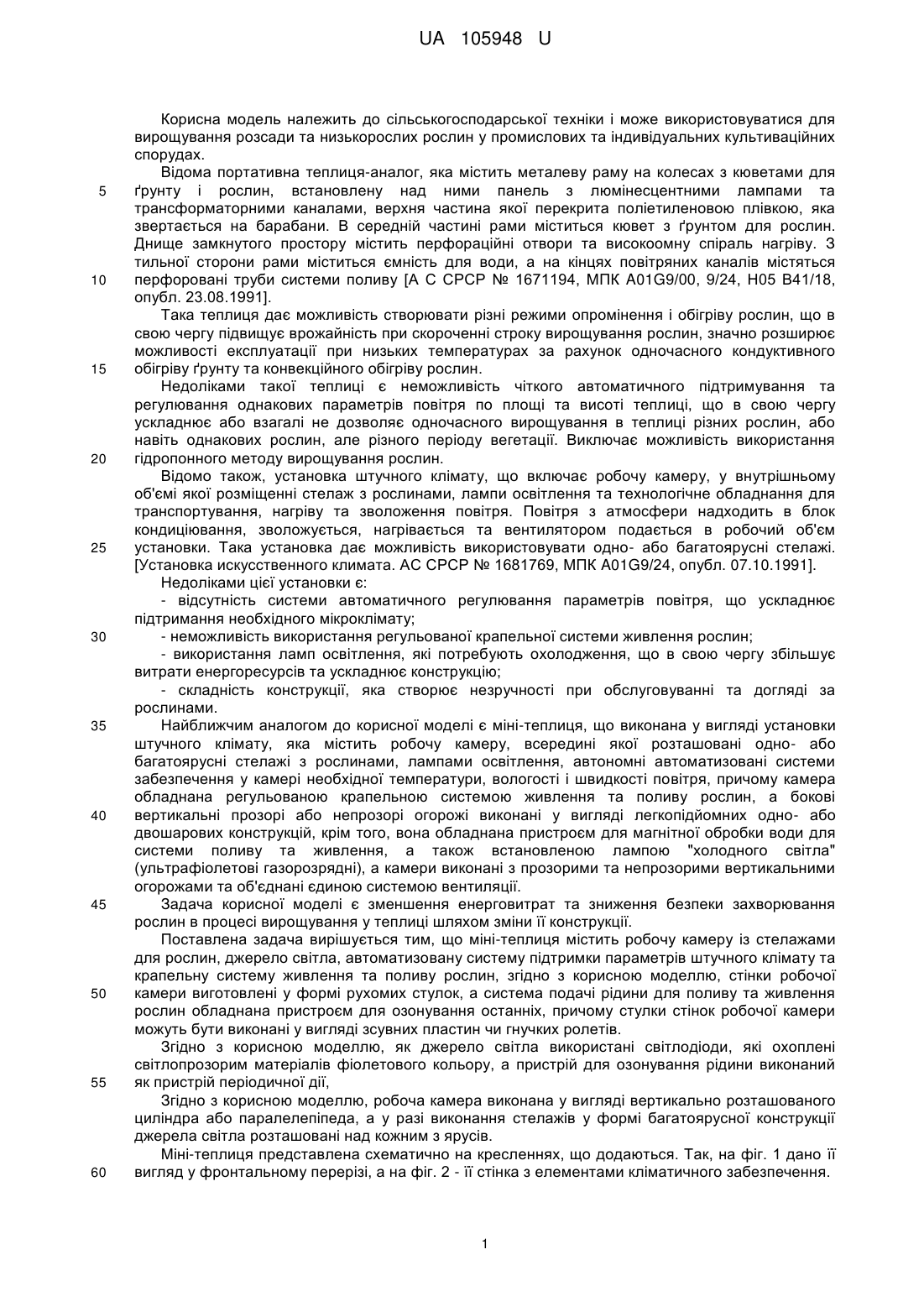

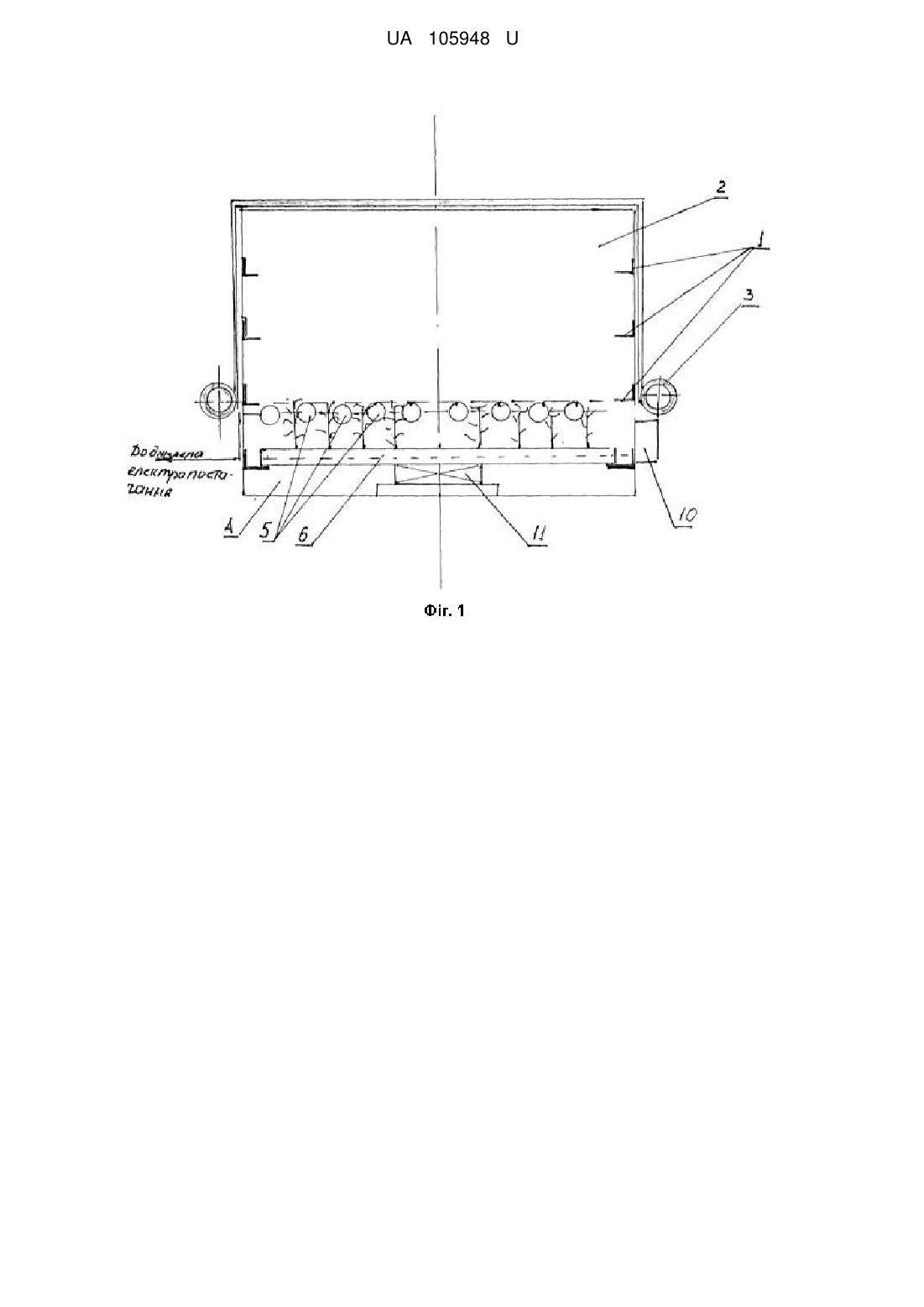

Реферат: Міні-теплиця, виконана у вигляді установки штучного клімату, містить робочу камеру із стелажами для рослин, джерело світла, автоматизовану систему підтримки параметрів штучного клімату та крапельну систему живлення та поливу рослин. Стінки робочої камери виготовлені у формі рухомих стулок, а система подачі рідини для поливу та живлення рослин обладнана пристроєм для озонування останніх. Стулки стінок робочої камери можуть бути виконані у вигляді зсувних пластин чи гнучких ролетів. UA 105948 U (12) UA 105948 U UA 105948 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до сільськогосподарської техніки і може використовуватися для вирощування розсади та низькорослих рослин у промислових та індивідуальних культиваційних спорудах. Відома портативна теплиця-аналог, яка містить металеву раму на колесах з кюветами для ґрунту і рослин, встановлену над ними панель з люмінесцентними лампами та трансформаторними каналами, верхня частина якої перекрита поліетиленовою плівкою, яка звертається на барабани. В середній частині рами міститься кювет з ґрунтом для рослин. Днище замкнутого простору містить перфораційні отвори та високоомну спіраль нагріву. З тильної сторони рами міститься ємність для води, а на кінцях повітряних каналів містяться перфоровані труби системи поливу [А С СРСР № 1671194, МПК A01G9/00, 9/24, Н05 В41/18, опубл. 23.08.1991]. Така теплиця дає можливість створювати різні режими опромінення і обігріву рослин, що в свою чергу підвищує врожайність при скороченні строку вирощування рослин, значно розширює можливості експлуатації при низьких температурах за рахунок одночасного кондуктивного обігріву ґрунту та конвекційного обігріву рослин. Недоліками такої теплиці є неможливість чіткого автоматичного підтримування та регулювання однакових параметрів повітря по площі та висоті теплиці, що в свою чергу ускладнює або взагалі не дозволяє одночасного вирощування в теплиці різних рослин, або навіть однакових рослин, але різного періоду вегетації. Виключає можливість використання гідропонного методу вирощування рослин. Відомо також, установка штучного клімату, що включає робочу камеру, у внутрішньому об'ємі якої розміщенні стелаж з рослинами, лампи освітлення та технологічне обладнання для транспортування, нагріву та зволоження повітря. Повітря з атмосфери надходить в блок кондиціювання, зволожується, нагрівається та вентилятором подається в робочий об'єм установки. Така установка дає можливість використовувати одно- або багатоярусні стелажі. [Установка искусственного климата. АС СРСР № 1681769, МПК A01G9/24, опубл. 07.10.1991]. Недоліками цієї установки є: - відсутність системи автоматичного регулювання параметрів повітря, що ускладнює підтримання необхідного мікроклімату; - неможливість використання регульованої крапельної системи живлення рослин; - використання ламп освітлення, які потребують охолодження, що в свою чергу збільшує витрати енергоресурсів та ускладнює конструкцію; - складність конструкції, яка створює незручності при обслуговуванні та догляді за рослинами. Найближчим аналогом до корисної моделі є міні-теплиця, що виконана у вигляді установки штучного клімату, яка містить робочу камеру, всередині якої розташовані одно- або багатоярусні стелажі з рослинами, лампами освітлення, автономні автоматизовані системи забезпечення у камері необхідної температури, вологості і швидкості повітря, причому камера обладнана регульованою крапельною системою живлення та поливу рослин, а бокові вертикальні прозорі або непрозорі огорожі виконані у вигляді легкопідйомних одно- або двошарових конструкцій, крім того, вона обладнана пристроєм для магнітної обробки води для системи поливу та живлення, а також встановленою лампою "холодного світла" (ультрафіолетові газорозрядні), а камери виконані з прозорими та непрозорими вертикальними огорожами та об'єднані єдиною системою вентиляції. Задача корисної моделі є зменшення енерговитрат та зниження безпеки захворювання рослин в процесі вирощування у теплиці шляхом зміни її конструкції. Поставлена задача вирішується тим, що міні-теплиця містить робочу камеру із стелажами для рослин, джерело світла, автоматизовану систему підтримки параметрів штучного клімату та крапельну систему живлення та поливу рослин, згідно з корисною моделлю, стінки робочої камери виготовлені у формі рухомих стулок, а система подачі рідини для поливу та живлення рослин обладнана пристроєм для озонування останніх, причому стулки стінок робочої камери можуть бути виконані у вигляді зсувних пластин чи гнучких ролетів. Згідно з корисною моделлю, як джерело світла використані світлодіоди, які охоплені світлопрозорим матеріалів фіолетового кольору, а пристрій для озонування рідини виконаний як пристрій періодичної дії, Згідно з корисною моделлю, робоча камера виконана у вигляді вертикально розташованого циліндра або паралелепіпеда, а у разі виконання стелажів у формі багатоярусної конструкції джерела світла розташовані над кожним з ярусів. Міні-теплиця представлена схематично на кресленнях, що додаються. Так, на фіг. 1 дано її вигляд у фронтальному перерізі, а на фіг. 2 - її стінка з елементами кліматичного забезпечення. 1 UA 105948 U 5 10 15 20 25 30 35 Міні-теплиця містить стелаж 1, (який може мати декілька ярусів) розташований у камері 2, яка для доступу до стелажів 1 забезпечена гнучкими ролетами 3 або зсувними стулками (на кресленнях не показані). В нижній частині середини камери 2 розташовано короб 4 з подвійним днищем для надходження повітря. Над кожним з ярусів (полиць) стелажів розміщені світлодіоди 5, кожен з яких охоплений світлопрозорими фіолетовими ковпачками, а на полицях стелажів встановлені заповнені ґрунтом знімні касети 6 з рослинами. Крім зазначеного в камері 2, змонтовані подавальний 7 та витяжний 8 повітропроводи, з'єднані з тепловентилятором 9, а сама камера 2 споряджена системами краплинного зрошення 10, автоматизованою системою підтримки параметрів мікроклімату 11, а також озонатором 12 періодичної дії. Камера 2 може тиражуватися шляхом об'єднання у вертикальні та/або горизонтальні блоки. Міні-теплиця працює наступним чином Після висіву у касети 6 рослин (насіння або розсади) встановлюють ці касети на полиці стелажа 1, закривають герметично стінки камери 2 та вмикають подачу повітря з повітророзподільниками 7, 8 та систему зрошення і через деякий час озонатор 12, а також систему освітлення з світлодіодами 5 і систему 11 підтримки (регулювання) параметрів мікроклімату. При вилученні рослин для споживання усі системи забезпечення діяльності мінітеплиці виникають, відкривають стулки її стінки (або піднімають ролети), заповнюють касети новими порціями насіння або розсади і процес вирощування рослин повторюють. Слід зазначити, що освітлення рослин здійснюють у нічний час доби для сплати за витрачену електроенергію по знижених нічних тарифах. Кількість поданого у камеру озону регулюють після здійснення експрес-аналізу створеного у камері 2 мікроклімату. Озонування атмосфери та води у міні-теплиці сприяє зниженню захворювання рослин по всьому об'єму міні-теплиці. В мінітеплиці одночасно можна вирощувати рослини з різними стадіями вегетативного розвитку. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Міні-теплиця, що виконана у вигляді установки штучного клімату, що містить робочу камеру із стелажами для рослин, джерело світла, автоматизовану систему підтримки параметрів штучного клімату та крапельну систему живлення та поливу рослин, яка відрізняється тим, що стінки робочої камери виготовлені у формі рухомих стулок, а система подачі рідини для поливу та живлення рослин обладнана пристроєм для озонування останніх, причому стулки стінок робочої камери можуть бути виконані у вигляді зсувних пластин чи гнучких ролетів. 2. Міні-теплиця за п. 1, яка відрізняється тим, що як джерело світла використані світлодіоди, які охоплені світлопрозорим матеріалом фіолетового кольору, а пристрій для озонування рідини виконаний як пристрій періодичної дії. 3. Міні-теплиця за пп. 1, 2, яка відрізняється тим, що за формою робоча камера виконана у вигляді вертикально розташованого циліндра або паралелепіпеда, а у разі виконання стелажів у формі багатоярусної конструкції джерела світла розташовані над кожним з ярусів. 2 UA 105948 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
