Рулонний прес-підбирач

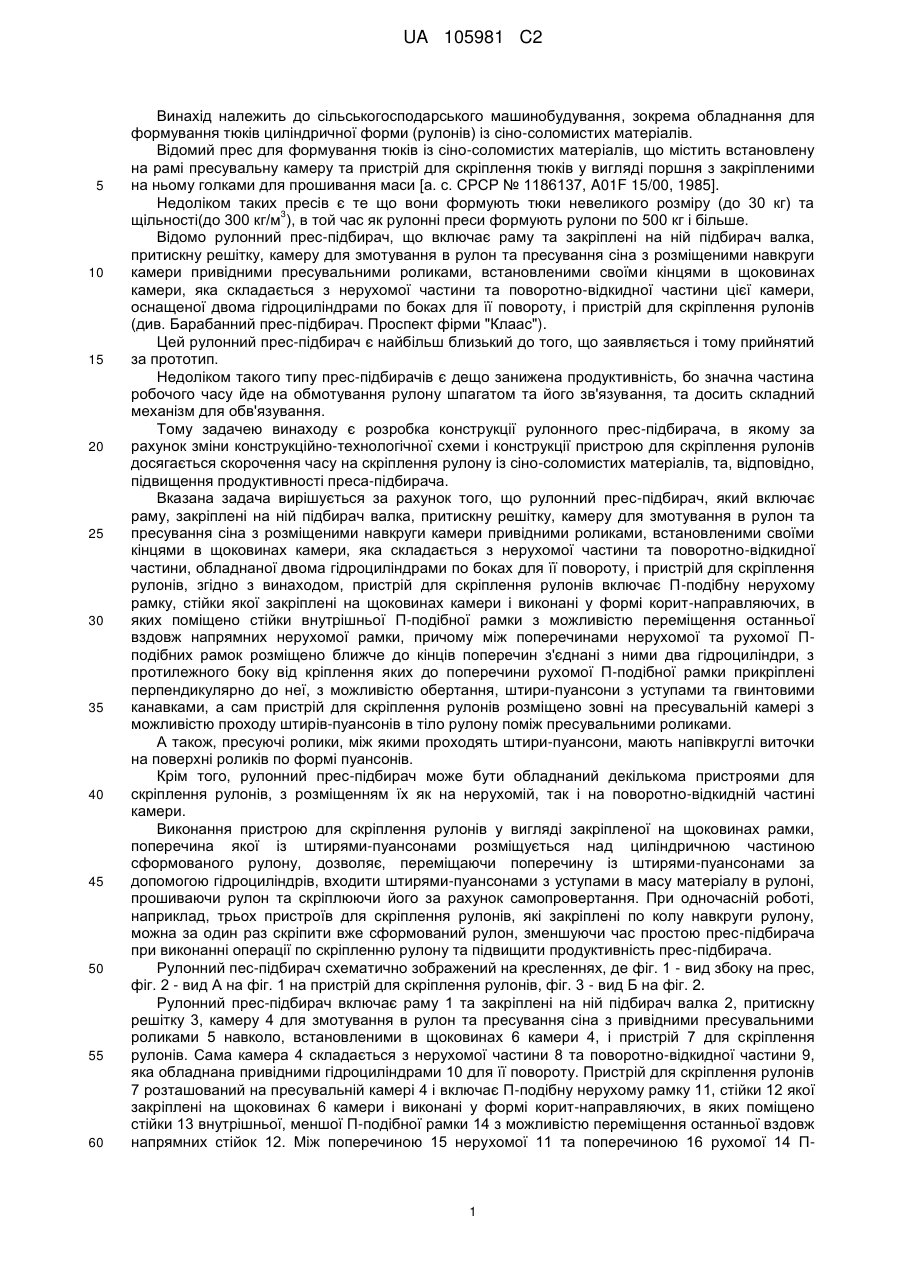

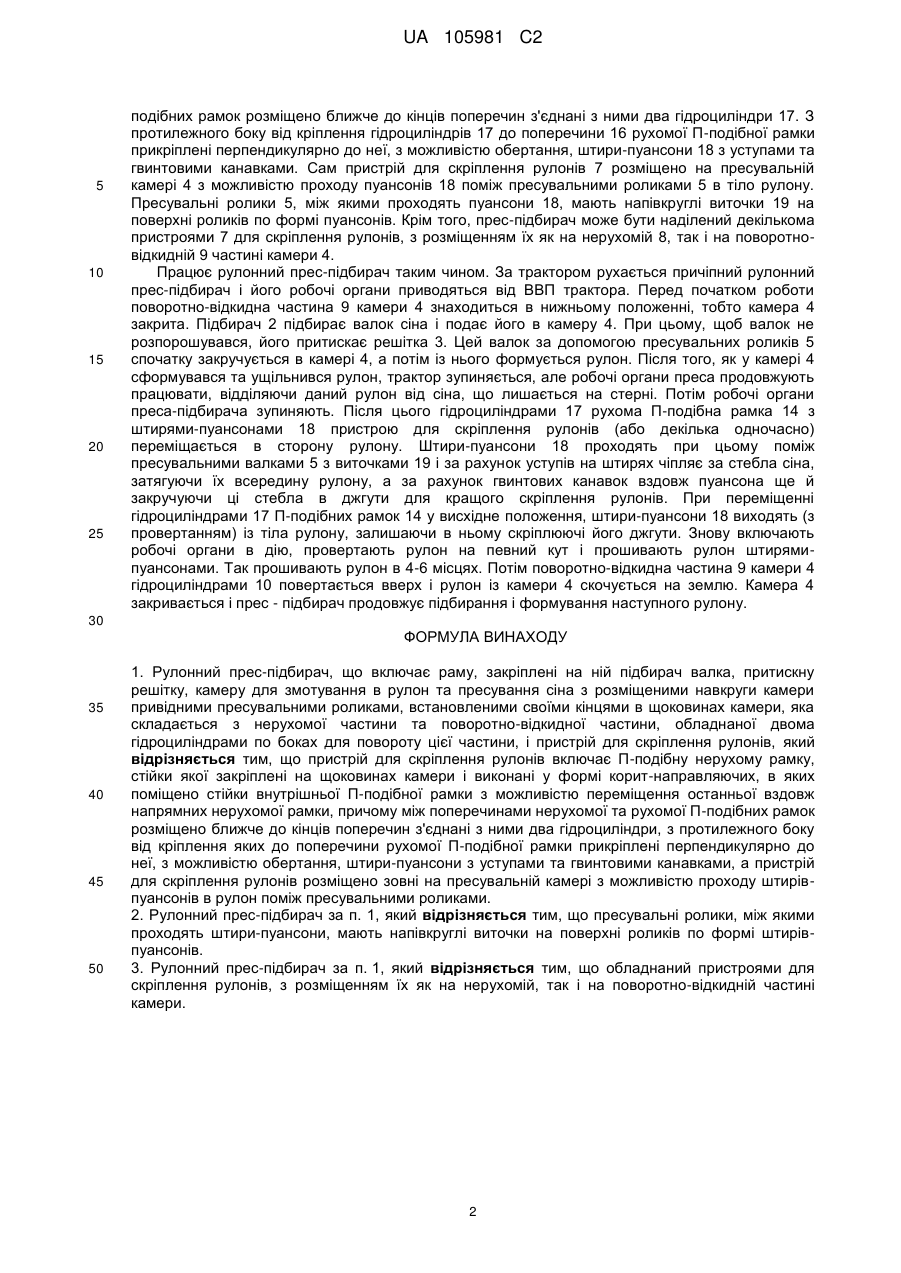

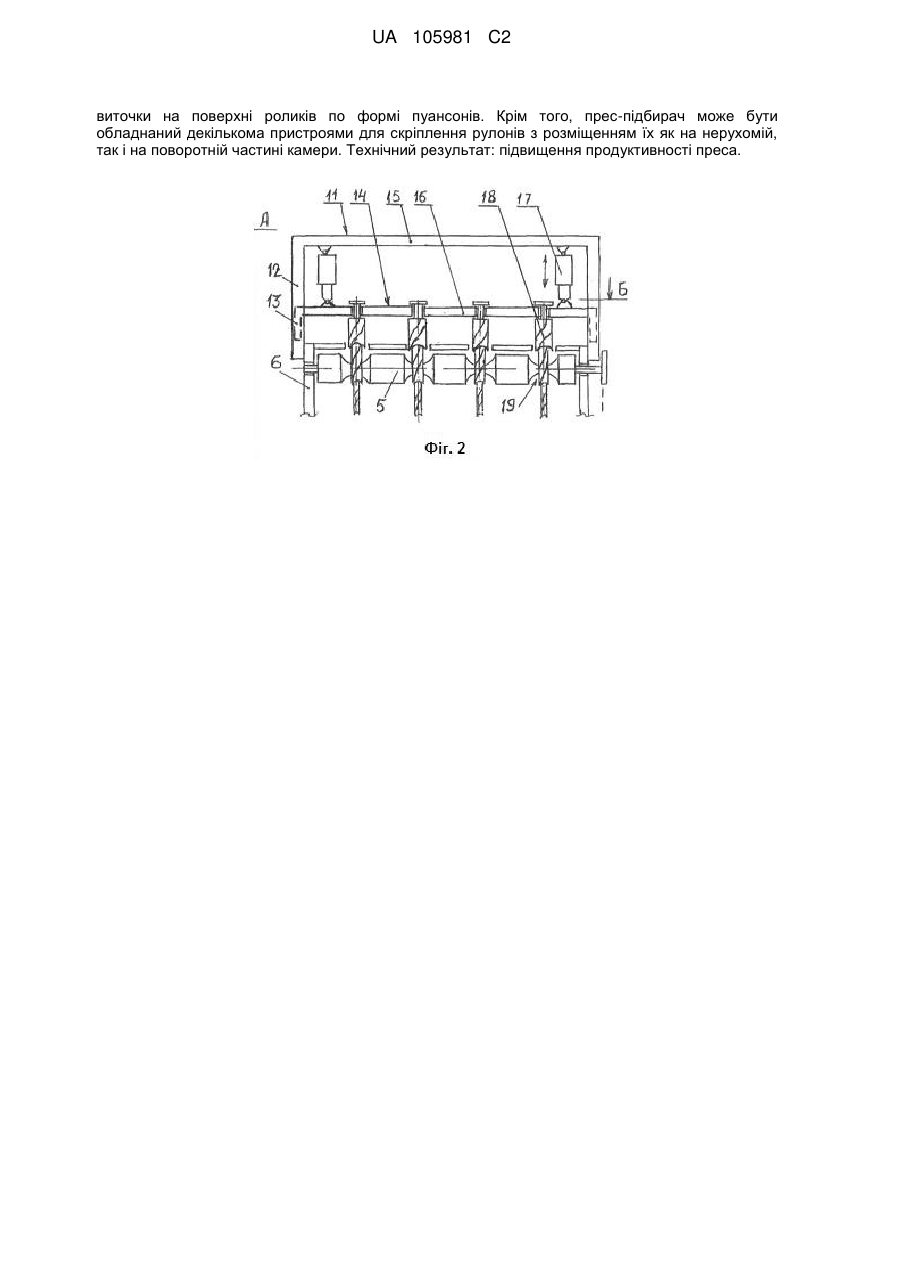

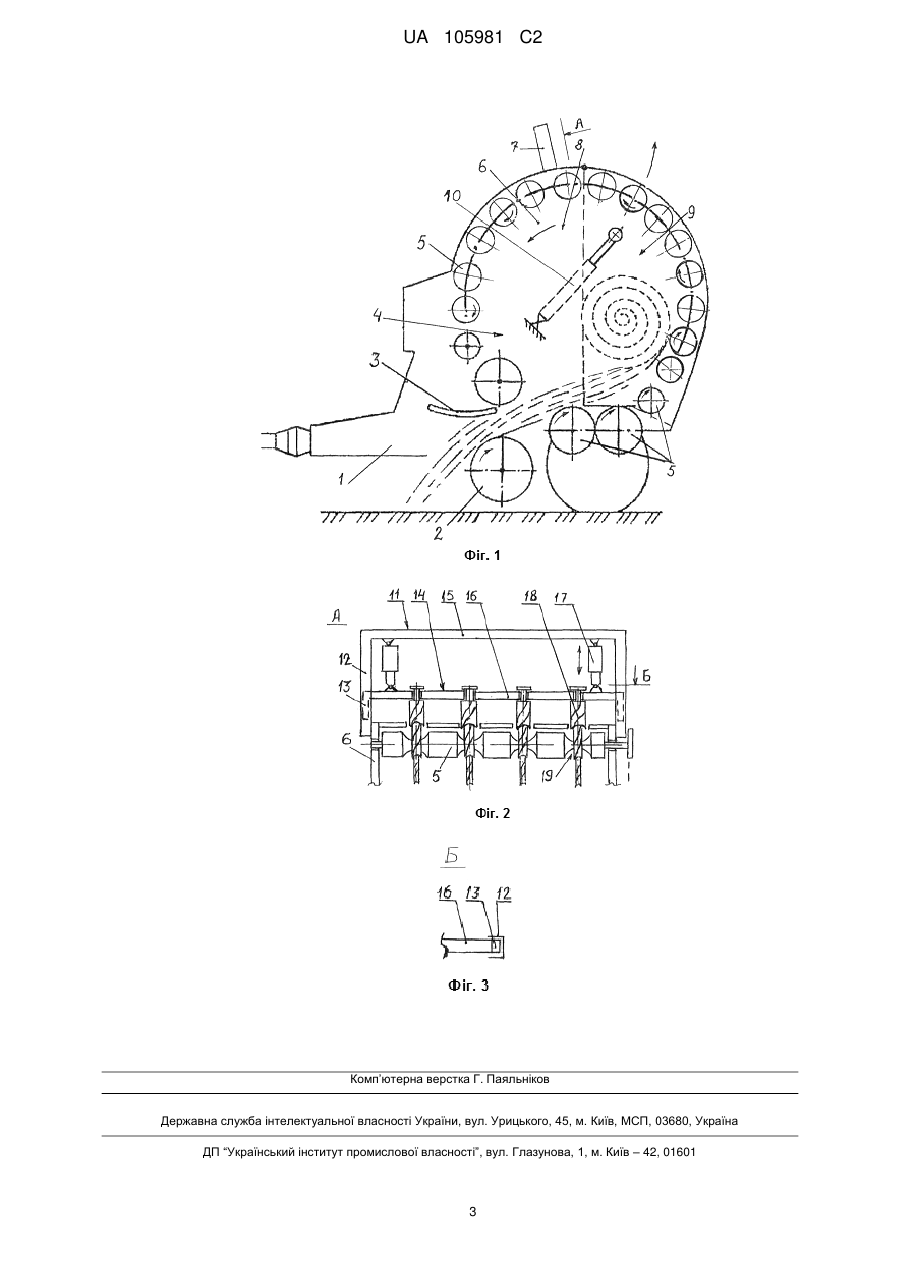

Реферат: Назва винаходу: рулонний прес-підбирач. Галузь застосування: винахід належить до сільськогосподарського машинобудування, зокрема обладнання для формування тюків циліндричної форми (рулонів) із сіно-соломистих матеріалів. Суть винаходу. Рулонний преспідбирач включає раму та закріплені на ній підбирач валка, притискну решітку, камеру для змотування в рулон та пресування сіна з розміщеними навкруги камери привідними пресувальними роликами, встановленими своїми кінцями в щоковинах камери, яка складається з нерухомої частини та поворотно-відкидної, оснащеної двома гідроциліндрами по боках для її повороту, і пристрій для скріплення рулонів. Відповідно до винаходу, пристрій для скріплення рулонів має П-подібну нерухому рамку, стійки якої закріплені зовні на щоковинах камери і виконані у формі корит-направляючих, в яких поміщено стійки внутрішньої П-подібної рамки з можливістю переміщення останньої вздовж напрямних нерухомої рамки. Між поперечинами нерухомої та рухомої П-подібних рамок розміщено (ближче до кінців поперечин) з'єднані з ними два гідроциліндри, з протилежного боку від кріплення яких до поперечини рухомої П-подібної рамки прикріплені перпендикулярно до неї, з можливістю обертання, штири-пуансони з уступами та гвинтовими канавками. Пристрій для скріплення рулонів розміщено зовні на пресувальній камері з можливістю проходу штирів-пуансонів в рулон поміж пресувальними роликами. А також, пресуючі ролики, між якими проходять штирі-пуансони, мають напівкруглі UA 105981 C2 (12) UA 105981 C2 виточки на поверхні роликів по формі пуансонів. Крім того, прес-підбирач може бути обладнаний декількома пристроями для скріплення рулонів з розміщенням їх як на нерухомій, так і на поворотній частині камери. Технічний результат: підвищення продуктивності преса. UA 105981 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до сільськогосподарського машинобудування, зокрема обладнання для формування тюків циліндричної форми (рулонів) із сіно-соломистих матеріалів. Відомий прес для формування тюків із сіно-соломистих матеріалів, що містить встановлену на рамі пресувальну камеру та пристрій для скріплення тюків у вигляді поршня з закріпленими на ньому голками для прошивання маси [а. с. СРСР № 1186137, A01F 15/00, 1985]. Недоліком таких пресів є те що вони формують тюки невеликого розміру (до 30 кг) та 3 щільності(до 300 кг/м ), в той час як рулонні преси формують рулони по 500 кг і більше. Відомо рулонний прес-підбирач, що включає раму та закріплені на ній підбирач валка, притискну решітку, камеру для змотування в рулон та пресування сіна з розміщеними навкруги камери привідними пресувальними роликами, встановленими своїми кінцями в щоковинах камери, яка складається з нерухомої частини та поворотно-відкидної частини цієї камери, оснащеної двома гідроциліндрами по боках для її повороту, і пристрій для скріплення рулонів (див. Барабанний прес-підбирач. Проспект фірми "Клаас"). Цей рулонний прес-підбирач є найбільш близький до того, що заявляється і тому прийнятий за прототип. Недоліком такого типу прес-підбирачів є дещо занижена продуктивність, бо значна частина робочого часу йде на обмотування рулону шпагатом та його зв'язування, та досить складний механізм для обв'язування. Тому задачею винаходу є розробка конструкції рулонного прес-підбирача, в якому за рахунок зміни конструкційно-технологічної схеми і конструкції пристрою для скріплення рулонів досягається скорочення часу на скріплення рулону із сіно-соломистих матеріалів, та, відповідно, підвищення продуктивності преса-підбирача. Вказана задача вирішується за рахунок того, що рулонний прес-підбирач, який включає раму, закріплені на ній підбирач валка, притискну решітку, камеру для змотування в рулон та пресування сіна з розміщеними навкруги камери привідними роликами, встановленими своїми кінцями в щоковинах камери, яка складається з нерухомої частини та поворотно-відкидної частини, обладнаної двома гідроциліндрами по боках для її повороту, і пристрій для скріплення рулонів, згідно з винаходом, пристрій для скріплення рулонів включає П-подібну нерухому рамку, стійки якої закріплені на щоковинах камери і виконані у формі корит-направляючих, в яких поміщено стійки внутрішньої П-подібної рамки з можливістю переміщення останньої вздовж напрямних нерухомої рамки, причому між поперечинами нерухомої та рухомої Пподібних рамок розміщено ближче до кінців поперечин з'єднані з ними два гідроциліндри, з протилежного боку від кріплення яких до поперечини рухомої П-подібної рамки прикріплені перпендикулярно до неї, з можливістю обертання, штири-пуансони з уступами та гвинтовими канавками, а сам пристрій для скріплення рулонів розміщено зовні на пресувальній камері з можливістю проходу штирів-пуансонів в тіло рулону поміж пресувальними роликами. А також, пресуючі ролики, між якими проходять штири-пуансони, мають напівкруглі виточки на поверхні роликів по формі пуансонів. Крім того, рулонний прес-підбирач може бути обладнаний декількома пристроями для скріплення рулонів, з розміщенням їх як на нерухомій, так і на поворотно-відкидній частині камери. Виконання пристрою для скріплення рулонів у вигляді закріпленої на щоковинах рамки, поперечина якої із штирями-пуансонами розміщується над циліндричною частиною сформованого рулону, дозволяє, переміщаючи поперечину із штирями-пуансонами за допомогою гідроциліндрів, входити штирями-пуансонами з уступами в масу матеріалу в рулоні, прошиваючи рулон та скріплюючи його за рахунок самопровертання. При одночасній роботі, наприклад, трьох пристроїв для скріплення рулонів, які закріплені по колу навкруги рулону, можна за один раз скріпити вже сформований рулон, зменшуючи час простою прес-підбирача при виконанні операції по скріпленню рулону та підвищити продуктивність прес-підбирача. Рулонний пес-підбирач схематично зображений на кресленнях, де фіг. 1 - вид збоку на прес, фіг. 2 - вид А на фіг. 1 на пристрій для скріплення рулонів, фіг. 3 - вид Б на фіг. 2. Рулонний прес-підбирач включає раму 1 та закріплені на ній підбирач валка 2, притискну решітку 3, камеру 4 для змотування в рулон та пресування сіна з привідними пресувальними роликами 5 навколо, встановленими в щоковинах 6 камери 4, і пристрій 7 для скріплення рулонів. Сама камера 4 складається з нерухомої частини 8 та поворотно-відкидної частини 9, яка обладнана привідними гідроциліндрами 10 для її повороту. Пристрій для скріплення рулонів 7 розташований на пресувальній камері 4 і включає П-подібну нерухому рамку 11, стійки 12 якої закріплені на щоковинах 6 камери і виконані у формі корит-направляючих, в яких поміщено стійки 13 внутрішньої, меншої П-подібної рамки 14 з можливістю переміщення останньої вздовж напрямних стійок 12. Між поперечиною 15 нерухомої 11 та поперечиною 16 рухомої 14 П 1 UA 105981 C2 5 10 15 20 25 подібних рамок розміщено ближче до кінців поперечин з'єднані з ними два гідроциліндри 17. З протилежного боку від кріплення гідроциліндрів 17 до поперечини 16 рухомої П-подібної рамки прикріплені перпендикулярно до неї, з можливістю обертання, штири-пуансони 18 з уступами та гвинтовими канавками. Сам пристрій для скріплення рулонів 7 розміщено на пресувальній камері 4 з можливістю проходу пуансонів 18 поміж пресувальними роликами 5 в тіло рулону. Пресувальні ролики 5, між якими проходять пуансони 18, мають напівкруглі виточки 19 на поверхні роликів по формі пуансонів. Крім того, прес-підбирач може бути наділений декількома пристроями 7 для скріплення рулонів, з розміщенням їх як на нерухомій 8, так і на поворотновідкидній 9 частині камери 4. Працює рулонний прес-підбирач таким чином. За трактором рухається причіпний рулонний прес-підбирач і його робочі органи приводяться від ВВП трактора. Перед початком роботи поворотно-відкидна частина 9 камери 4 знаходиться в нижньому положенні, тобто камера 4 закрита. Підбирач 2 підбирає валок сіна і подає його в камеру 4. При цьому, щоб валок не розпорошувався, його притискає решітка 3. Цей валок за допомогою пресувальних роликів 5 спочатку закручується в камері 4, а потім із нього формується рулон. Після того, як у камері 4 сформувався та ущільнився рулон, трактор зупиняється, але робочі органи преса продовжують працювати, відділяючи даний рулон від сіна, що лишається на стерні. Потім робочі органи преса-підбирача зупиняють. Після цього гідроциліндрами 17 рухома П-подібна рамка 14 з штирями-пуансонами 18 пристрою для скріплення рулонів (або декілька одночасно) переміщається в сторону рулону. Штири-пуансони 18 проходять при цьому поміж пресувальними валками 5 з виточками 19 і за рахунок уступів на штирях чіпляє за стебла сіна, затягуючи їх всередину рулону, а за рахунок гвинтових канавок вздовж пуансона ще й закручуючи ці стебла в джгути для кращого скріплення рулонів. При переміщенні гідроциліндрами 17 П-подібних рамок 14 у висхідне положення, штири-пуансони 18 виходять (з провертанням) із тіла рулону, залишаючи в ньому скріплюючі його джгути. Знову включають робочі органи в дію, провертають рулон на певний кут і прошивають рулон штирямипуансонами. Так прошивають рулон в 4-6 місцях. Потім поворотно-відкидна частина 9 камери 4 гідроциліндрами 10 повертається вверх і рулон із камери 4 скочується на землю. Камера 4 закривається і прес - підбирач продовжує підбирання і формування наступного рулону. 30 ФОРМУЛА ВИНАХОДУ 35 40 45 50 1. Рулонний прес-підбирач, що включає раму, закріплені на ній підбирач валка, притискну решітку, камеру для змотування в рулон та пресування сіна з розміщеними навкруги камери привідними пресувальними роликами, встановленими своїми кінцями в щоковинах камери, яка складається з нерухомої частини та поворотно-відкидної частини, обладнаної двома гідроциліндрами по боках для повороту цієї частини, і пристрій для скріплення рулонів, який відрізняється тим, що пристрій для скріплення рулонів включає П-подібну нерухому рамку, стійки якої закріплені на щоковинах камери і виконані у формі корит-направляючих, в яких поміщено стійки внутрішньої П-подібної рамки з можливістю переміщення останньої вздовж напрямних нерухомої рамки, причому між поперечинами нерухомої та рухомої П-подібних рамок розміщено ближче до кінців поперечин з'єднані з ними два гідроциліндри, з протилежного боку від кріплення яких до поперечини рухомої П-подібної рамки прикріплені перпендикулярно до неї, з можливістю обертання, штири-пуансони з уступами та гвинтовими канавками, а пристрій для скріплення рулонів розміщено зовні на пресувальній камері з можливістю проходу штирівпуансонів в рулон поміж пресувальними роликами. 2. Рулонний прес-підбирач за п. 1, який відрізняється тим, що пресувальні ролики, між якими проходять штири-пуансони, мають напівкруглі виточки на поверхні роликів по формі штирівпуансонів. 3. Рулонний прес-підбирач за п. 1, який відрізняється тим, що обладнаний пристроями для скріплення рулонів, з розміщенням їх як на нерухомій, так і на поворотно-відкидній частині камери. 2 UA 105981 C2 Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
