Пристрій для достовірної діагностики стану прохідності яйцепроводів у корів методом продування (пертубатор г.м. калиновського)

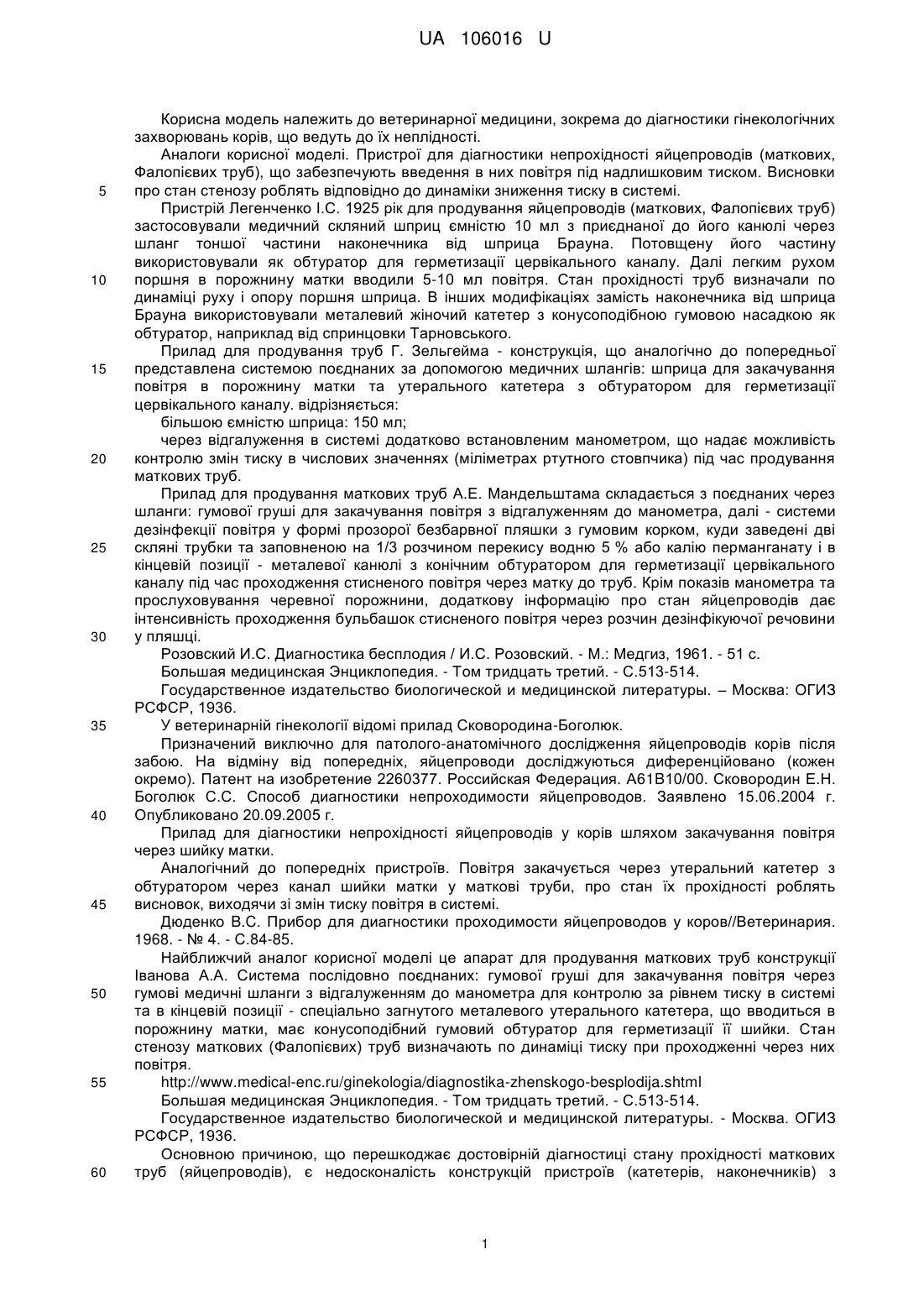

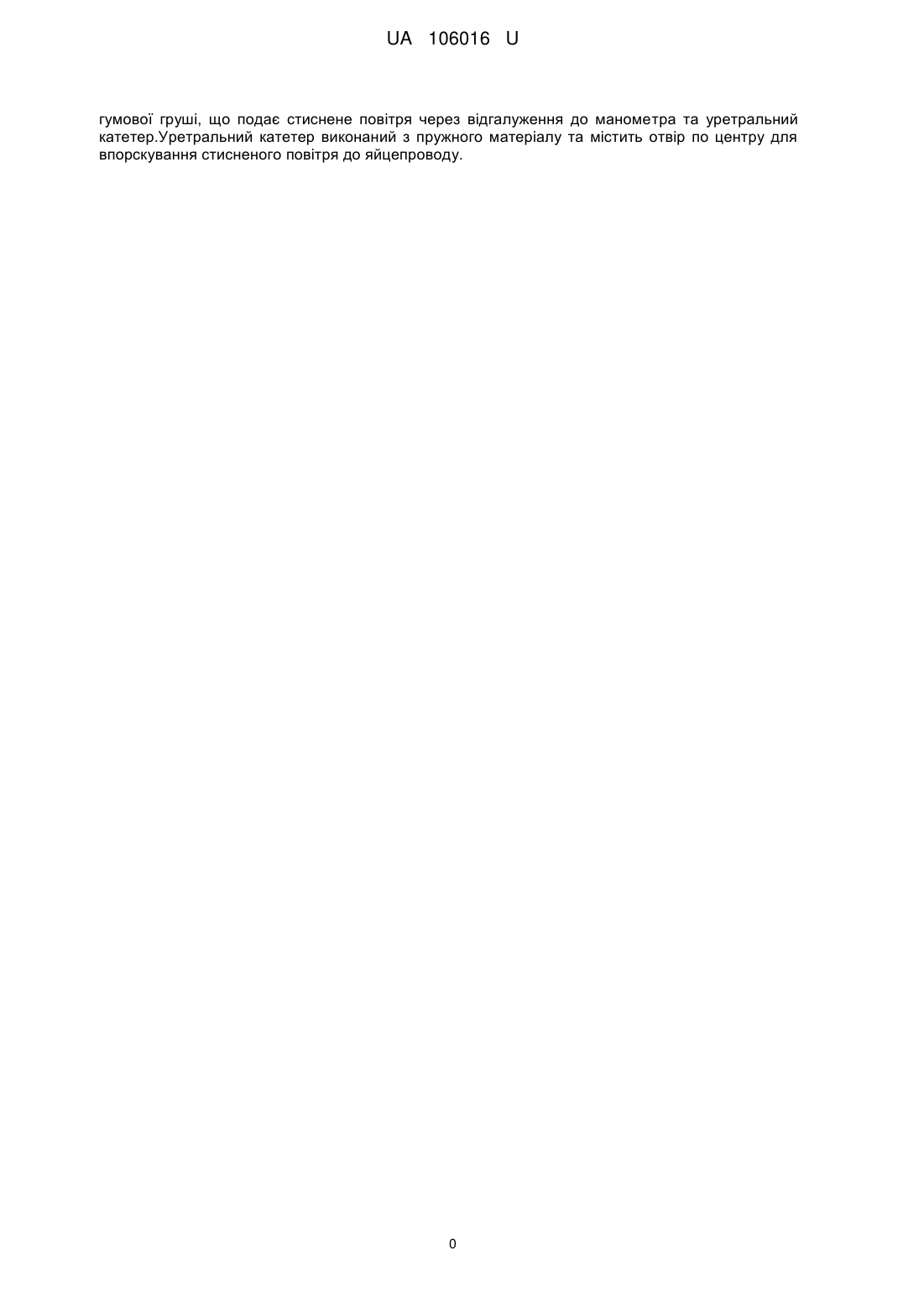

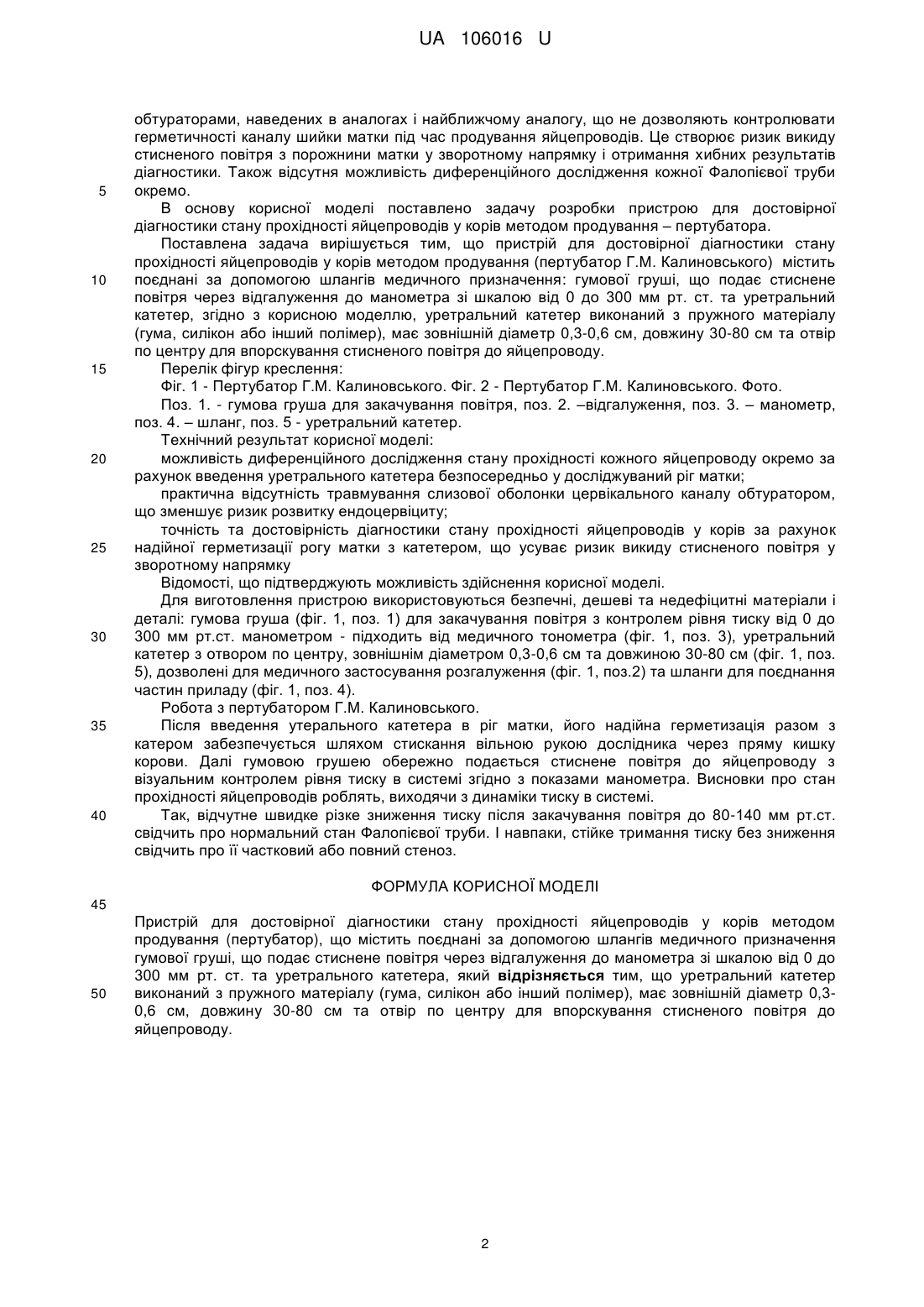

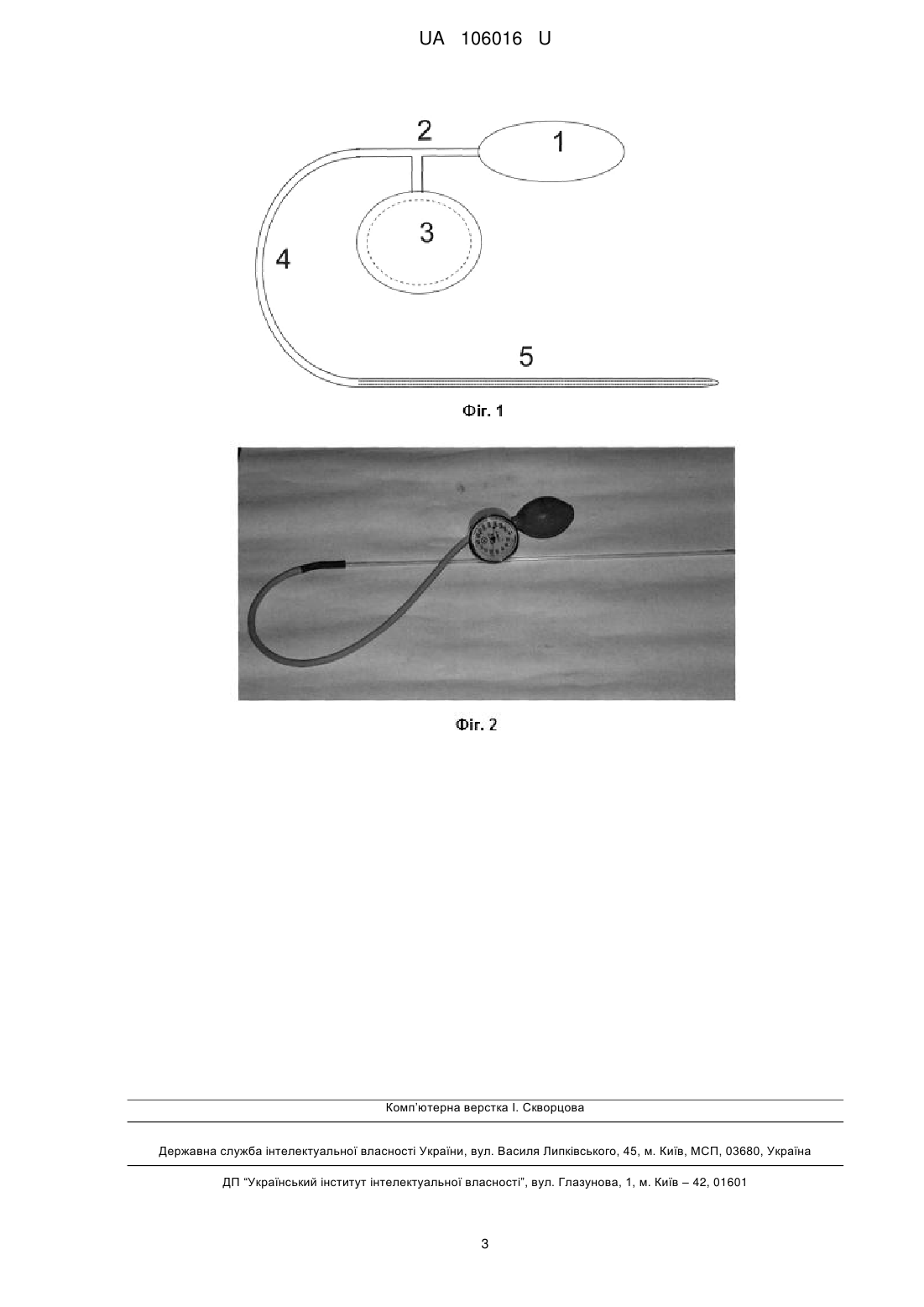

Реферат: Пристрій для достовірної діагностики стану прохідності яйцепроводів у корів методом продування (пертубатор) містить поєднані за допомогою шлангів медичного призначення: UA 106016 U (12) UA 106016 U гумової груші, що подає стиснене повітря через відгалуження до манометра та уретральний катетер.Уретральний катетер виконаний з пружного матеріалу та містить отвір по центру для впорскування стисненого повітря до яйцепроводу. 0 UA 106016 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до ветеринарної медицини, зокрема до діагностики гінекологічних захворювань корів, що ведуть до їх неплідності. Аналоги корисної моделі. Пристрої для діагностики непрохідності яйцепроводів (маткових, Фалопієвих труб), що забезпечують введення в них повітря під надлишковим тиском. Висновки про стан стенозу роблять відповідно до динаміки зниження тиску в системі. Пристрій Легенченко І.С. 1925 рік для продування яйцепроводів (маткових, Фалопієвих труб) застосовували медичний скляний шприц ємністю 10 мл з приєднаної до його канюлі через шланг тоншої частини наконечника від шприца Брауна. Потовщену його частину використовували як обтуратор для герметизації цервікального каналу. Далі легким рухом поршня в порожнину матки вводили 5-10 мл повітря. Стан прохідності труб визначали по динаміці руху і опору поршня шприца. В інших модифікаціях замість наконечника від шприца Брауна використовували металевий жіночий катетер з конусоподібною гумовою насадкою як обтуратор, наприклад від спринцовки Тарновського. Прилад для продування труб Г. Зельгейма - конструкція, що аналогічно до попередньої представлена системою поєднаних за допомогою медичних шлангів: шприца для закачування повітря в порожнину матки та утерального катетера з обтуратором для герметизації цервікального каналу. відрізняється: більшою ємністю шприца: 150 мл; через відгалуження в системі додатково встановленим манометром, що надає можливість контролю змін тиску в числових значеннях (міліметрах ртутного стовпчика) під час продування маткових труб. Прилад для продування маткових труб А.Е. Мандельштама складається з поєднаних через шланги: гумової груші для закачування повітря з відгалуженням до манометра, далі - системи дезінфекції повітря у формі прозорої безбарвної пляшки з гумовим корком, куди заведені дві скляні трубки та заповненою на 1/3 розчином перекису водню 5 % або калію перманганату і в кінцевій позиції - металевої канюлі з конічним обтуратором для герметизації цервікального каналу під час проходження стисненого повітря через матку до труб. Крім показів манометра та прослуховування черевної порожнини, додаткову інформацію про стан яйцепроводів дає інтенсивність проходження бульбашок стисненого повітря через розчин дезінфікуючої речовини у пляшці. Розовский И.С. Диагностика бесплодия / И.С. Розовский. - М.: Медгиз, 1961. - 51 с. Большая медицинская Энциклопедия. - Том тридцать третий. - С.513-514. Государственное издательство биологической и медицинской литературы. – Москва: ОГИЗ РСФСР, 1936. У ветеринарній гінекології відомі прилад Сковородина-Боголюк. Призначений виключно для патолого-анатомічного дослідження яйцепроводів корів після забою. На відміну від попередніх, яйцепроводи досліджуються диференційовано (кожен окремо). Патент на изобретение 2260377. Российская Федерация. А61B10/00. Сковородин Е.Н. Боголюк С.С. Способ диагностики непроходимости яйцепроводов. Заявлено 15.06.2004 г. Опубликовано 20.09.2005 г. Прилад для діагностики непрохідності яйцепроводів у корів шляхом закачування повітря через шийку матки. Аналогічний до попередніх пристроїв. Повітря закачується через утеральний катетер з обтуратором через канал шийки матки у маткові труби, про стан їх прохідності роблять висновок, виходячи зі змін тиску повітря в системі. Дюденко B.C. Прибор для диагностики проходимости яйцепроводов у коров//Ветеринария. 1968. - № 4. - С.84-85. Найближчий аналог корисної моделі це апарат для продування маткових труб конструкції Іванова А.А. Система послідовно поєднаних: гумової груші для закачування повітря через гумові медичні шланги з відгалуженням до манометра для контролю за рівнем тиску в системі та в кінцевій позиції - спеціально загнутого металевого утерального катетера, що вводиться в порожнину матки, має конусоподібний гумовий обтуратор для герметизації її шийки. Стан стенозу маткових (Фалопієвих) труб визначають по динаміці тиску при проходженні через них повітря. http://www.medical-enc.ru/ginekologia/diagnostika-zhenskogo-besplodija.shtml Большая медицинская Энциклопедия. - Том тридцать третий. - С.513-514. Государственное издательство биологической и медицинской литературы. - Москва. ОГИЗ РСФСР, 1936. Основною причиною, що перешкоджає достовірній діагностиці стану прохідності маткових труб (яйцепроводів), є недосконалість конструкцій пристроїв (катетерів, наконечників) з 1 UA 106016 U 5 10 15 20 25 30 35 40 обтураторами, наведених в аналогах і найближчому аналогу, що не дозволяють контролювати герметичності каналу шийки матки під час продування яйцепроводів. Це створює ризик викиду стисненого повітря з порожнини матки у зворотному напрямку і отримання хибних результатів діагностики. Також відсутня можливість диференційного дослідження кожної Фалопієвої труби окремо. В основу корисної моделі поставлено задачу розробки пристрою для достовірної діагностики стану прохідності яйцепроводів у корів методом продування – пертубатора. Поставлена задача вирішується тим, що пристрій для достовірної діагностики стану прохідності яйцепроводів у корів методом продування (пертубатор Г.М. Калиновського) містить поєднані за допомогою шлангів медичного призначення: гумової груші, що подає стиснене повітря через відгалуження до манометра зі шкалою від 0 до 300 мм рт. ст. та уретральний катетер, згідно з корисною моделлю, уретральний катетер виконаний з пружного матеріалу (гума, силікон або інший полімер), має зовнішній діаметр 0,3-0,6 см, довжину 30-80 см та отвір по центру для впорскування стисненого повітря до яйцепроводу. Перелік фігур креслення: Фіг. 1 - Пертубатор Г.М. Калиновського. Фіг. 2 - Пертубатор Г.М. Калиновського. Фото. Поз. 1. - гумова груша для закачування повітря, поз. 2. –відгалуження, поз. 3. – манометр, поз. 4. – шланг, поз. 5 - уретральний катетер. Технічний результат корисної моделі: можливість диференційного дослідження стану прохідності кожного яйцепроводу окремо за рахунок введення уретрального катетера безпосередньо у досліджуваний ріг матки; практична відсутність травмування слизової оболонки цервікального каналу обтуратором, що зменшує ризик розвитку ендоцервіциту; точність та достовірність діагностики стану прохідності яйцепроводів у корів за рахунок надійної герметизації рогу матки з катетером, що усуває ризик викиду стисненого повітря у зворотному напрямку Відомості, що підтверджують можливість здійснення корисної моделі. Для виготовлення пристрою використовуються безпечні, дешеві та недефіцитні матеріали і деталі: гумова груша (фіг. 1, поз. 1) для закачування повітря з контролем рівня тиску від 0 до 300 мм рт.ст. манометром - підходить від медичного тонометра (фіг. 1, поз. 3), уретральний катетер з отвором по центру, зовнішнім діаметром 0,3-0,6 см та довжиною 30-80 см (фіг. 1, поз. 5), дозволені для медичного застосування розгалуження (фіг. 1, поз.2) та шланги для поєднання частин приладу (фіг. 1, поз. 4). Робота з пертубатором Г.М. Калиновського. Після введення утерального катетера в ріг матки, його надійна герметизація разом з катером забезпечується шляхом стискання вільною рукою дослідника через пряму кишку корови. Далі гумовою грушею обережно подається стиснене повітря до яйцепроводу з візуальним контролем рівня тиску в системі згідно з показами манометра. Висновки про стан прохідності яйцепроводів роблять, виходячи з динаміки тиску в системі. Так, відчутне швидке різке зниження тиску після закачування повітря до 80-140 мм рт.ст. свідчить про нормальний стан Фалопієвої труби. І навпаки, стійке тримання тиску без зниження свідчить про її частковий або повний стеноз. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 Пристрій для достовірної діагностики стану прохідності яйцепроводів у корів методом продування (пертубатор), що містить поєднані за допомогою шлангів медичного призначення гумової груші, що подає стиснене повітря через відгалуження до манометра зі шкалою від 0 до 300 мм рт. ст. та уретрального катетера, який відрізняється тим, що уретральний катетер виконаний з пружного матеріалу (гума, силікон або інший полімер), має зовнішній діаметр 0,30,6 см, довжину 30-80 см та отвір по центру для впорскування стисненого повітря до яйцепроводу. 2 UA 106016 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
