Кусачки манікюрні

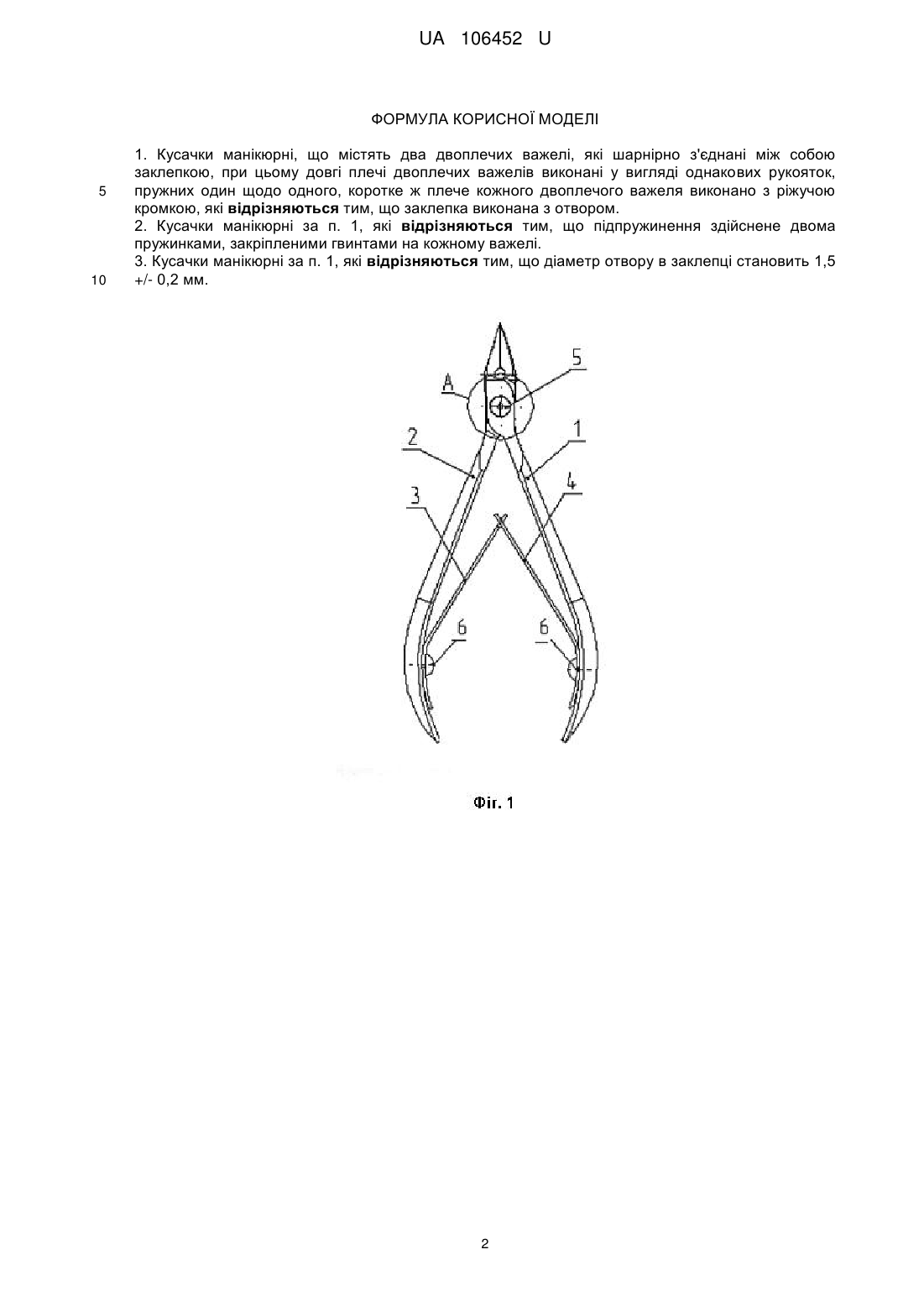

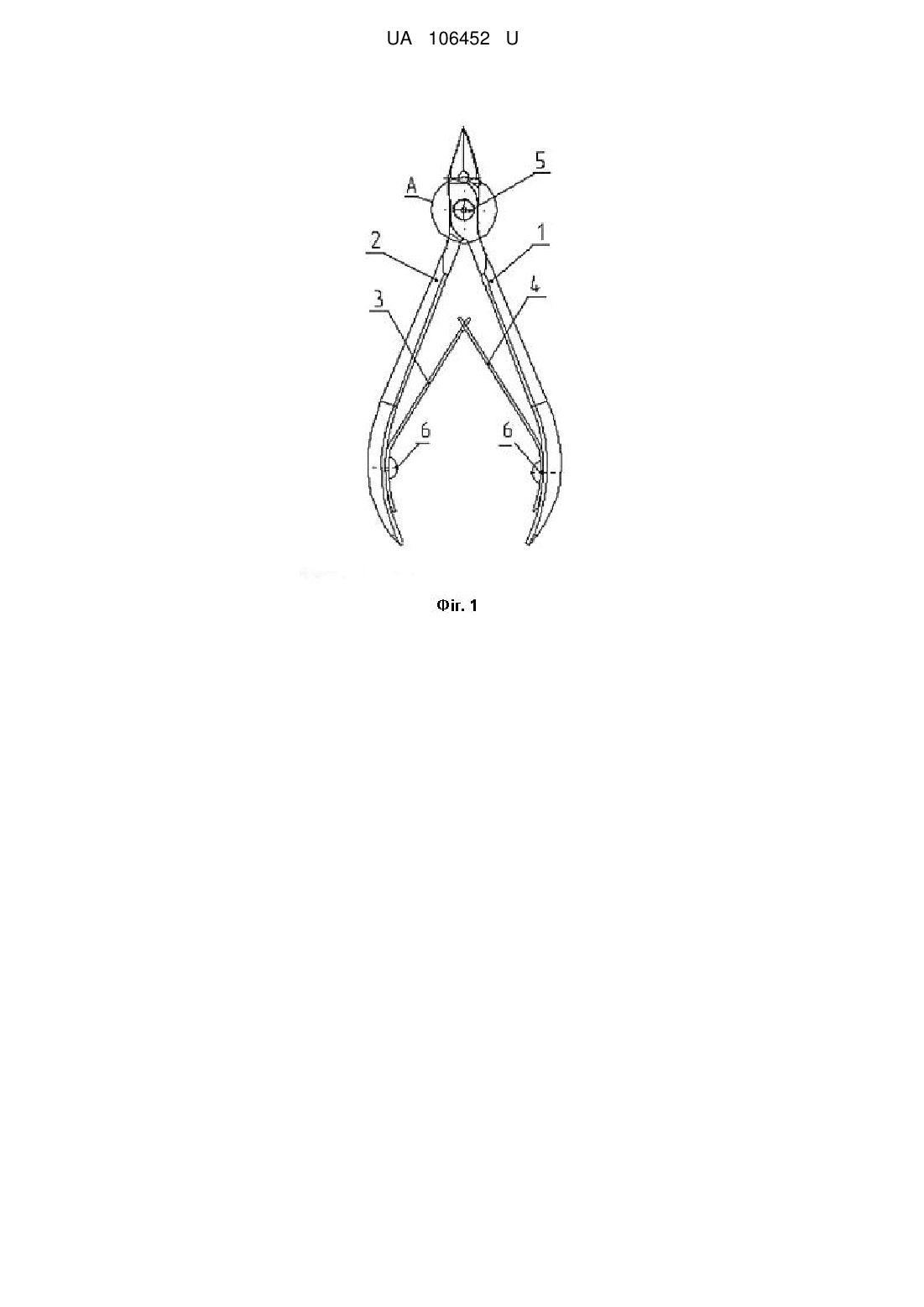

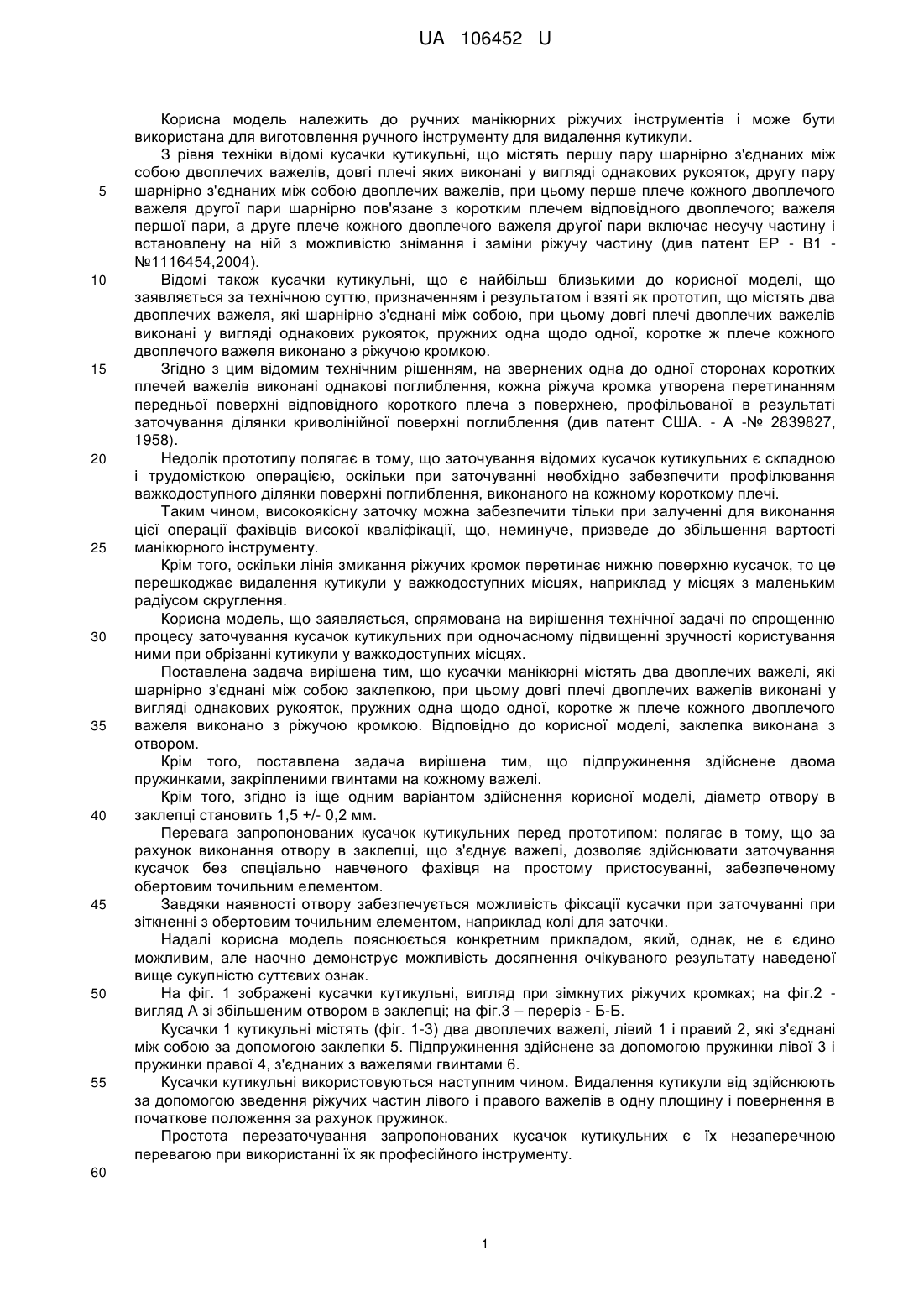

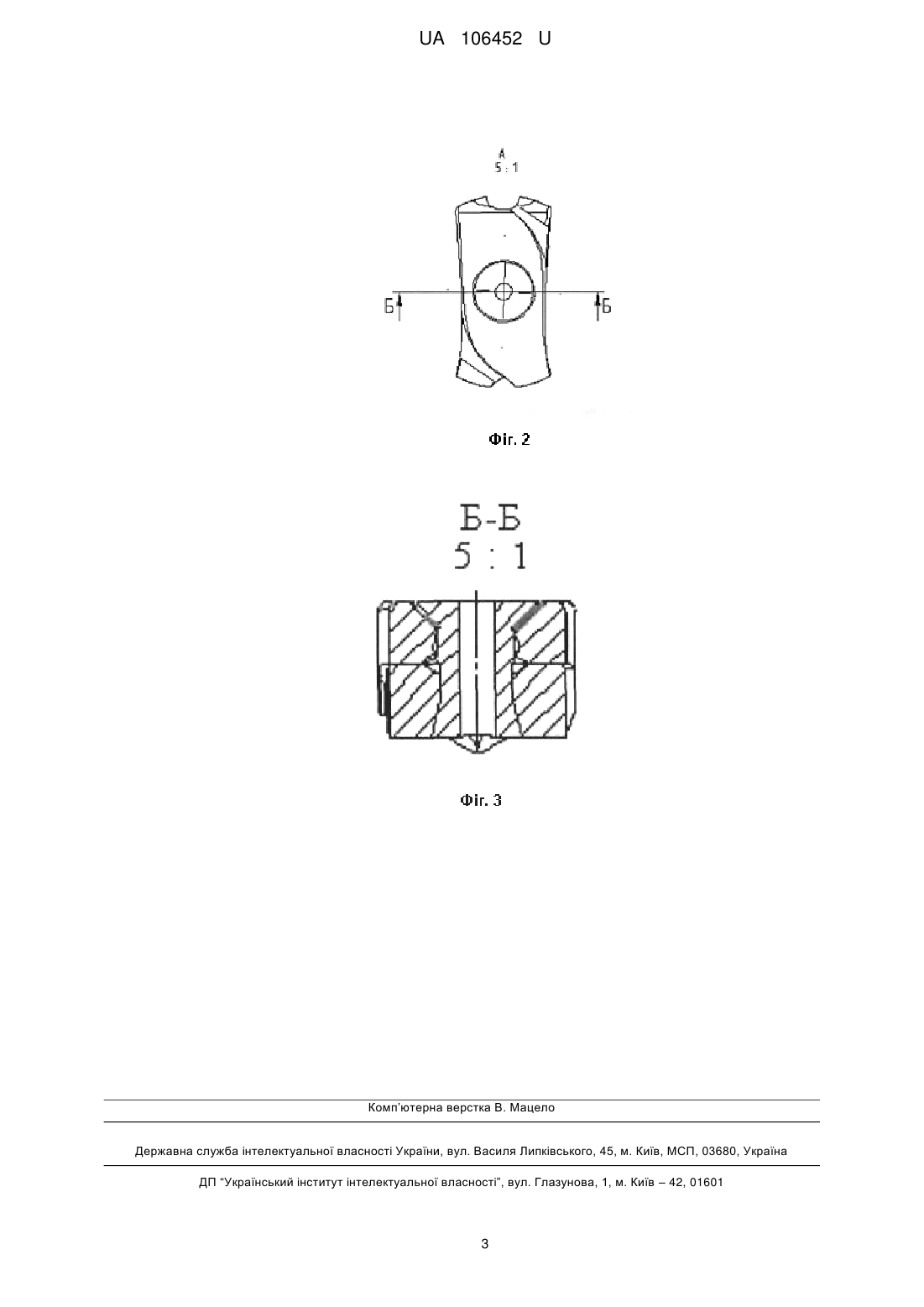

Реферат: Кусачки манікюрні містять два двоплечих важелі, які шарнірно з'єднані між собою заклепкою, при цьому довгі плечі двоплечих важелів виконані у вигляді однакових рукояток, пружних один щодо одного, коротке ж плече кожного двоплечого важеля виконано з ріжучою кромкою. Крім цього, заклепка виконана з отвором. UA 106452 U (54) КУСАЧКИ МАНІКЮРНІ UA 106452 U UA 106452 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до ручних манікюрних ріжучих інструментів і може бути використана для виготовлення ручного інструменту для видалення кутикули. З рівня техніки відомі кусачки кутикульні, що містять першу пару шарнірно з'єднаних між собою двоплечих важелів, довгі плечі яких виконані у вигляді однакових рукояток, другу пару шарнірно з'єднаних між собою двоплечих важелів, при цьому перше плече кожного двоплечого важеля другої пари шарнірно пов'язане з коротким плечем відповідного двоплечого; важеля першої пари, а друге плече кожного двоплечого важеля другої пари включає несучу частину і встановлену на ній з можливістю знімання і заміни ріжучу частину (див патент ЕР - В1 №1116454,2004). Відомі також кусачки кутикульні, що є найбільш близькими до корисної моделі, що заявляється за технічною суттю, призначенням і результатом і взяті як прототип, що містять два двоплечих важеля, які шарнірно з'єднані між собою, при цьому довгі плечі двоплечих важелів виконані у вигляді однакових рукояток, пружних одна щодо одної, коротке ж плече кожного двоплечого важеля виконано з ріжучою кромкою. Згідно з цим відомим технічним рішенням, на звернених одна до одної сторонах коротких плечей важелів виконані однакові поглиблення, кожна ріжуча кромка утворена перетинанням передньої поверхні відповідного короткого плеча з поверхнею, профільованої в результаті заточування ділянки криволінійної поверхні поглиблення (див патент США. - А -№ 2839827, 1958). Недолік прототипу полягає в тому, що заточування відомих кусачок кутикульних є складною і трудомісткою операцією, оскільки при заточуванні необхідно забезпечити профілювання важкодоступного ділянки поверхні поглиблення, виконаного на кожному короткому плечі. Таким чином, високоякісну заточку можна забезпечити тільки при залученні для виконання цієї операції фахівців високої кваліфікації, що, неминуче, призведе до збільшення вартості манікюрного інструменту. Крім того, оскільки лінія змикання ріжучих кромок перетинає нижню поверхню кусачок, то це перешкоджає видалення кутикули у важкодоступних місцях, наприклад у місцях з маленьким радіусом скруглення. Корисна модель, що заявляється, спрямована на вирішення технічної задачі по спрощенню процесу заточування кусачок кутикульних при одночасному підвищенні зручності користування ними при обрізанні кутикули у важкодоступних місцях. Поставлена задача вирішена тим, що кусачки манікюрні містять два двоплечих важелі, які шарнірно з'єднані між собою заклепкою, при цьому довгі плечі двоплечих важелів виконані у вигляді однакових рукояток, пружних одна щодо одної, коротке ж плече кожного двоплечого важеля виконано з ріжучою кромкою. Відповідно до корисної моделі, заклепка виконана з отвором. Крім того, поставлена задача вирішена тим, що підпружинення здійснене двома пружинками, закріпленими гвинтами на кожному важелі. Крім того, згідно із іще одним варіантом здійснення корисної моделі, діаметр отвору в заклепці становить 1,5 +/- 0,2 мм. Перевага запропонованих кусачок кутикульних перед прототипом: полягає в тому, що за рахунок виконання отвору в заклепці, що з'єднує важелі, дозволяє здійснювати заточування кусачок без спеціально навченого фахівця на простому пристосуванні, забезпеченому обертовим точильним елементом. Завдяки наявності отвору забезпечується можливість фіксації кусачки при заточуванні при зіткненні з обертовим точильним елементом, наприклад колі для заточки. Надалі корисна модель пояснюється конкретним прикладом, який, однак, не є єдино можливим, але наочно демонструє можливість досягнення очікуваного результату наведеної вище сукупністю суттєвих ознак. На фіг. 1 зображені кусачки кутикульні, вигляд при зімкнутих ріжучих кромках; на фіг.2 вигляд А зі збільшеним отвором в заклепці; на фіг.3 – переріз - Б-Б. Кусачки 1 кутикульні містять (фіг. 1-3) два двоплечих важелі, лівий 1 і правий 2, які з'єднані між собою за допомогою заклепки 5. Підпружинення здійснене за допомогою пружинки лівої 3 і пружинки правої 4, з'єднаних з важелями гвинтами 6. Кусачки кутикульні використовуються наступним чином. Видалення кутикули від здійснюють за допомогою зведення ріжучих частин лівого і правого важелів в одну площину і повернення в початкове положення за рахунок пружинок. Простота перезаточування запропонованих кусачок кутикульних є їх незаперечною перевагою при використанні їх як професійного інструменту. 60 1 UA 106452 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 1. Кусачки манікюрні, що містять два двоплечих важелі, які шарнірно з'єднані між собою заклепкою, при цьому довгі плечі двоплечих важелів виконані у вигляді однакових рукояток, пружних один щодо одного, коротке ж плече кожного двоплечого важеля виконано з ріжучою кромкою, які відрізняються тим, що заклепка виконана з отвором. 2. Кусачки манікюрні за п. 1, які відрізняються тим, що підпружинення здійснене двома пружинками, закріпленими гвинтами на кожному важелі. 3. Кусачки манікюрні за п. 1, які відрізняються тим, що діаметр отвору в заклепці становить 1,5 +/- 0,2 мм. 2 UA 106452 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
