Цистерна для транспортування рідини
Формула / Реферат

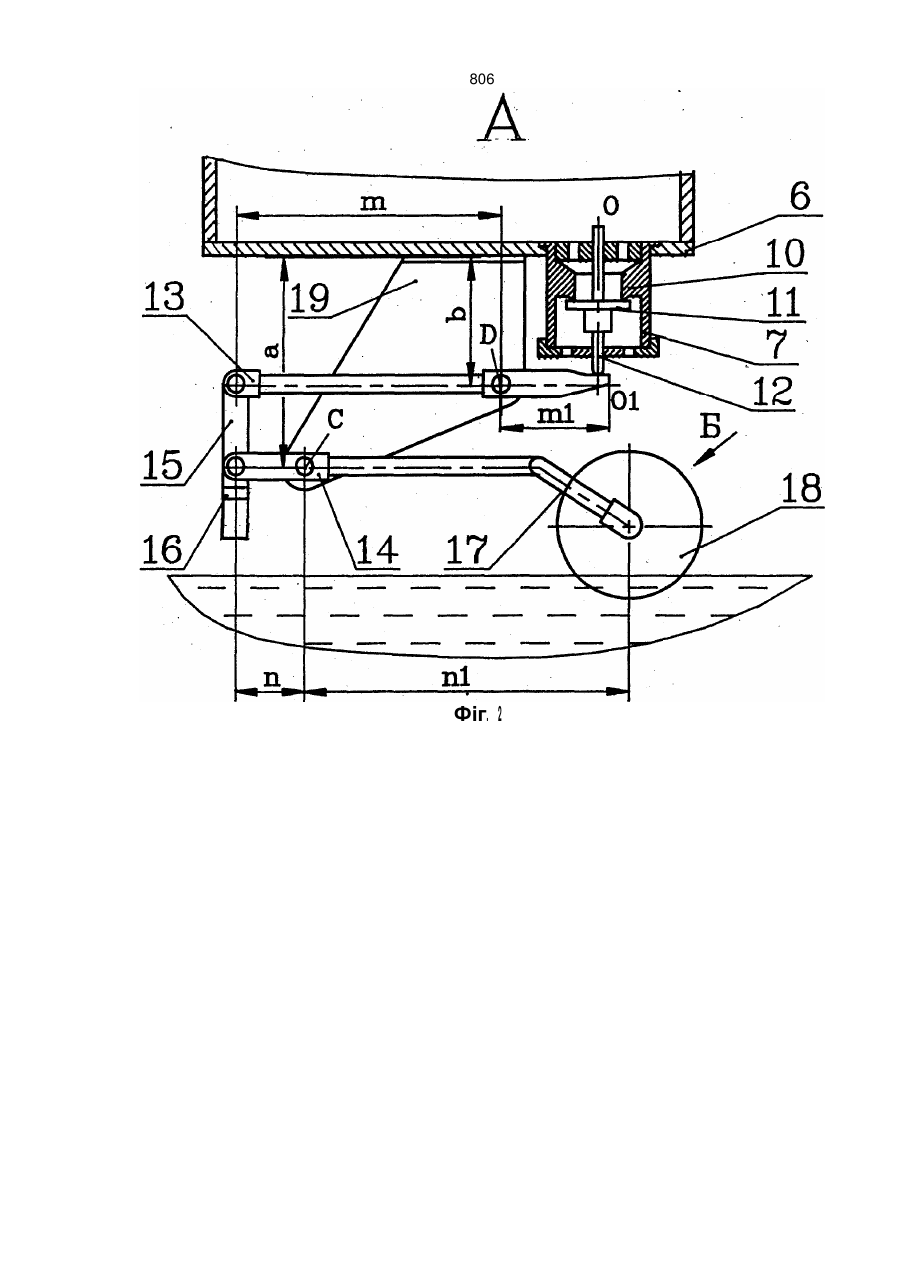

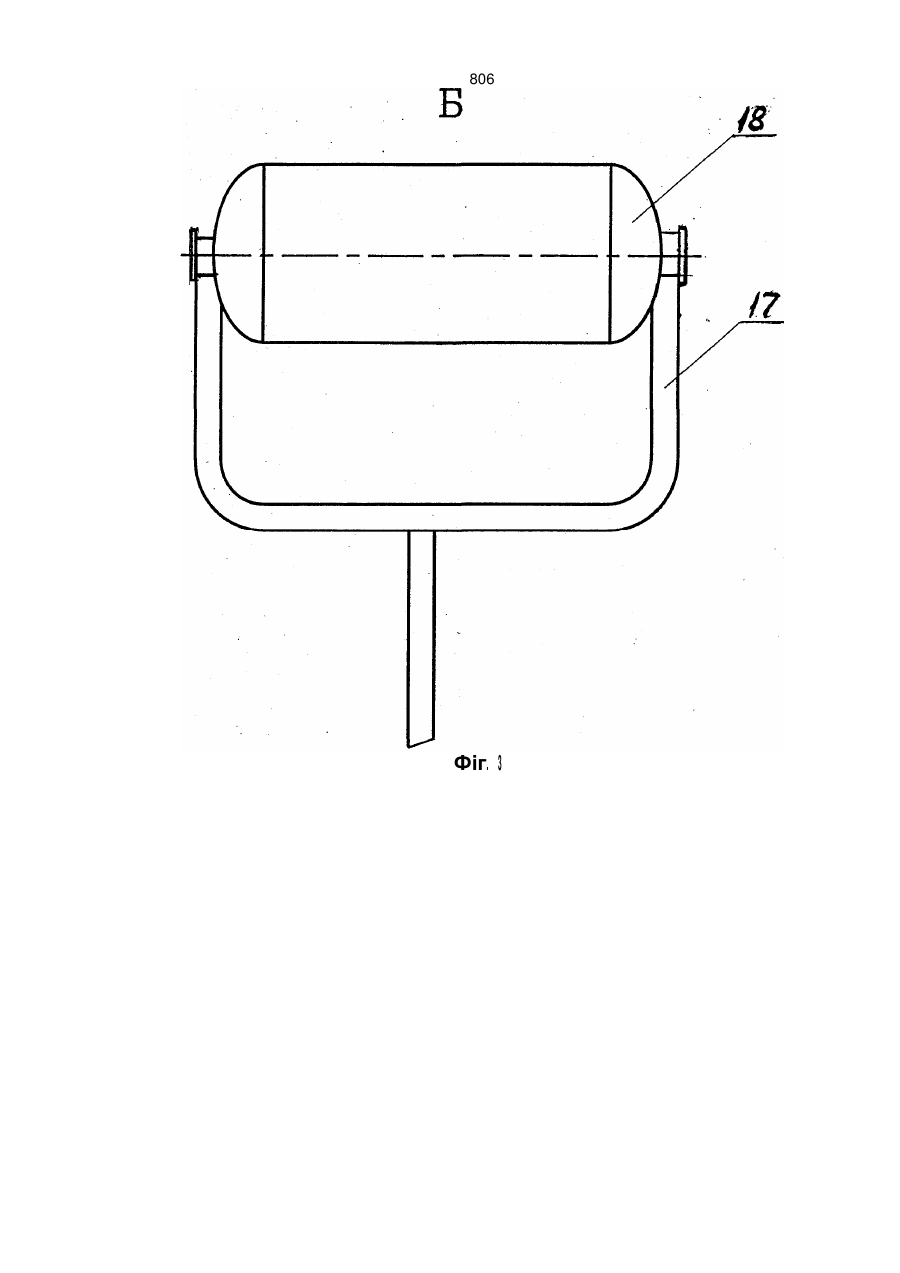

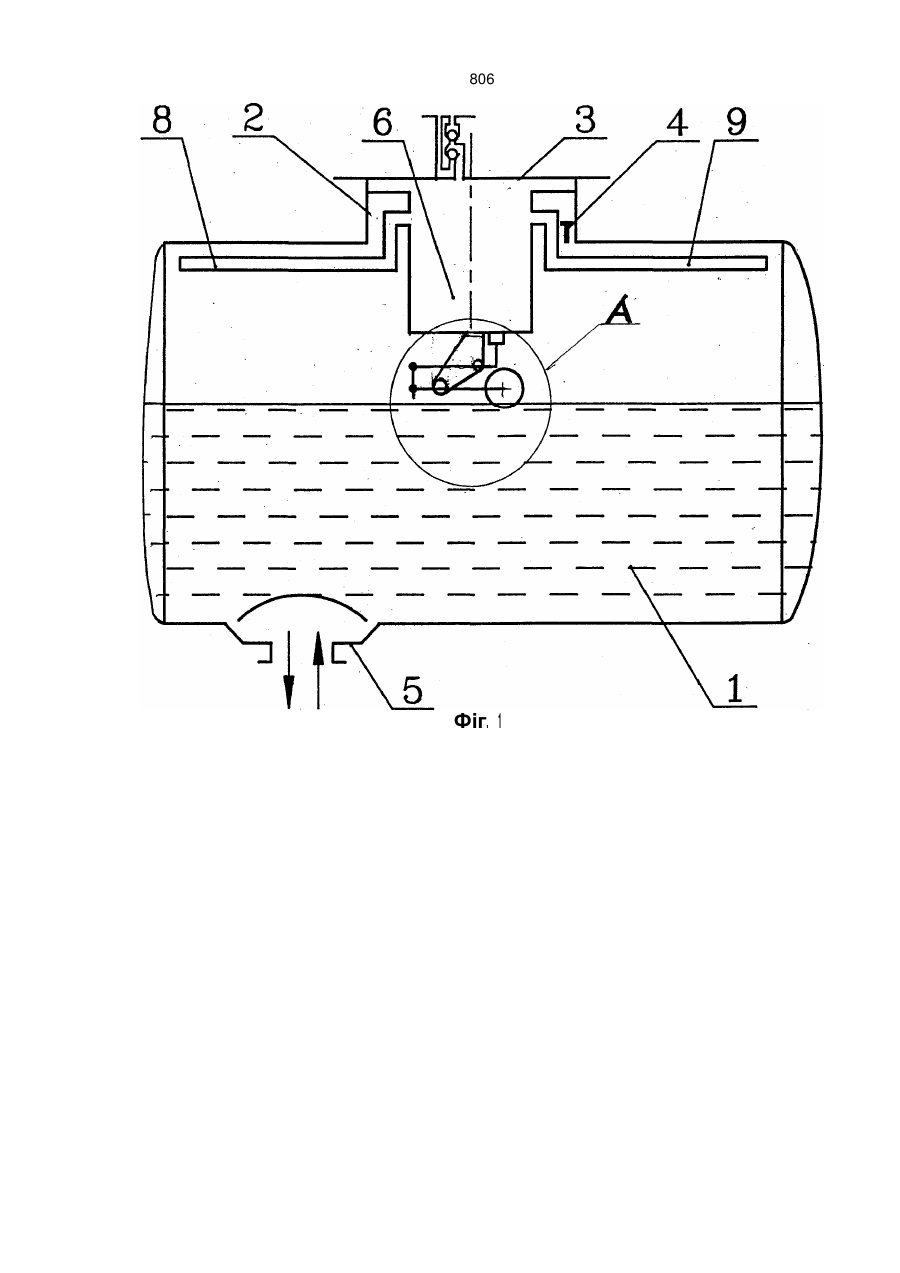

1. Цистерна для транспортування рідини, яка містить корпус із горловиною, зливо-наливний пристрій, поплавок для визначення рівня рідини у цистерні і ємкість для компенсації температурних розширень рідини, що розміщена в порожнині цистерни і з’єднується з нею через канал і переливні труби, яка відрізняється тим, що в каналі виконано сідло, яке взаємодіє із клапаном, що жорстко закріплений на вертикальному штоці, при цьому, шток із клапаном установлений з можливістю зворотно-поступального переміщення вздовж осі канала, яка паралельна осі горловини і взаємодіє із поплавком за допомогою пари двоплечих важелів, що шарнірно взаємозв'язані між собою за допомогою тяги, причому вільний кінець одного двоплечого важеля виконаний з можливістю взаємодії з вертикальним штоком, а вільний кінець другого двоплечого важеля виконаний у вигляді U-подібного кронштейна, зв'язаного із поплавком, де осі обертання двоплечих важелів жорстко прикріплені до верхньої частини корпусу цистерни на відстані, що визначається із співвідношення:
а > Ь, де
а - відстань від осі обертання двоплечого важеля, що взаємодіє із поплавком, до верхньої частини корпусу цистерни;
b - відстань від осі обертання двоплечого важеля, що взаємодіє зі штоком, до верхньої частини корпусу цистерни.
2. Цистерна для транспортування рідини, яка відрізняється тим, що довжини плечей двоплечих важелів визначаються із співвідношення:
m > m1, а
n < n1 , де
m і m1 - довжини плечей двоплечого важеля, що взаємодіє зі штоком,
n і n1 - довжини плечей двоплечого важеля, що взаємодіє із поплавком.
3. Цистерна для транспортування рідини, яка відрізняється тим, що до тяги, з боку ії кріплення до двоплечого важеля, з’єднаного із поплавком, прикріплена противага.
Додаткова інформація
Назва патенту англійськоюCistern for transport of liquid
Автори англійськоюKovalenko Valentyn Petrovych
Назва патенту російськоюЦистерна для транспортировки жидкости
Автори російськоюКоваленко Валентин Петрович
МПК / Мітки
МПК: B65D 88/12
Мітки: цистерна, рідини, транспортування
