Кришка люка оглядового колодязя

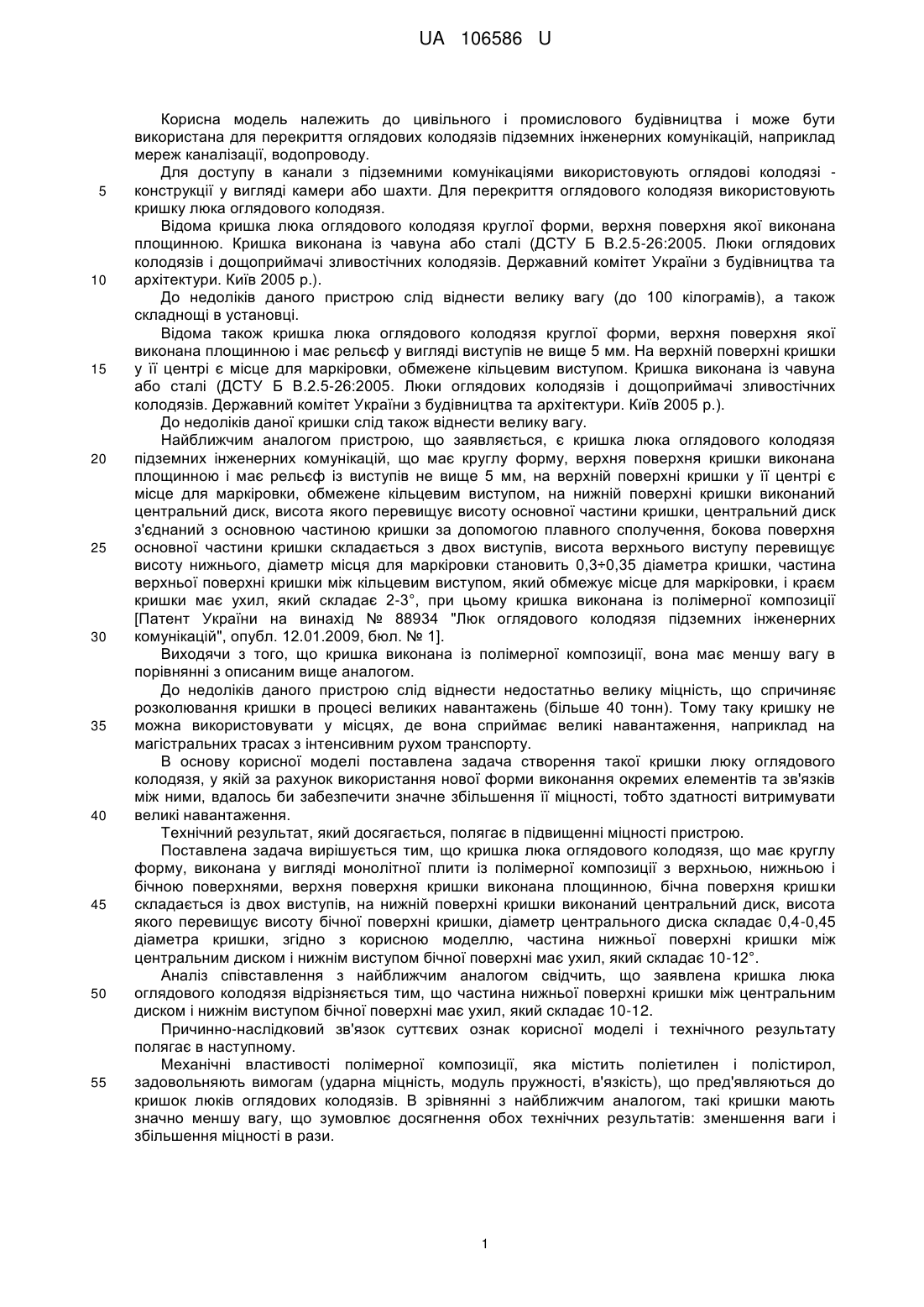

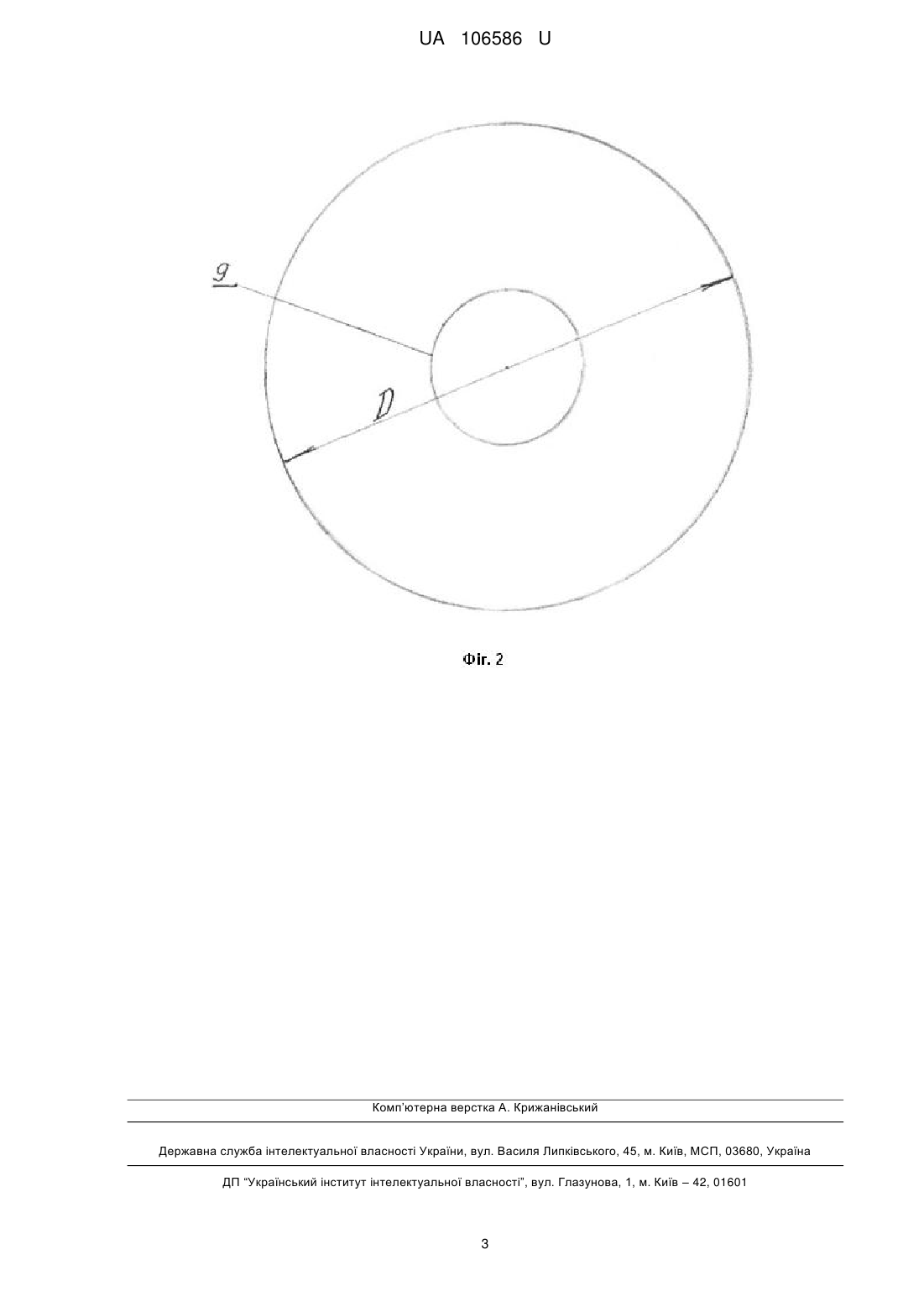

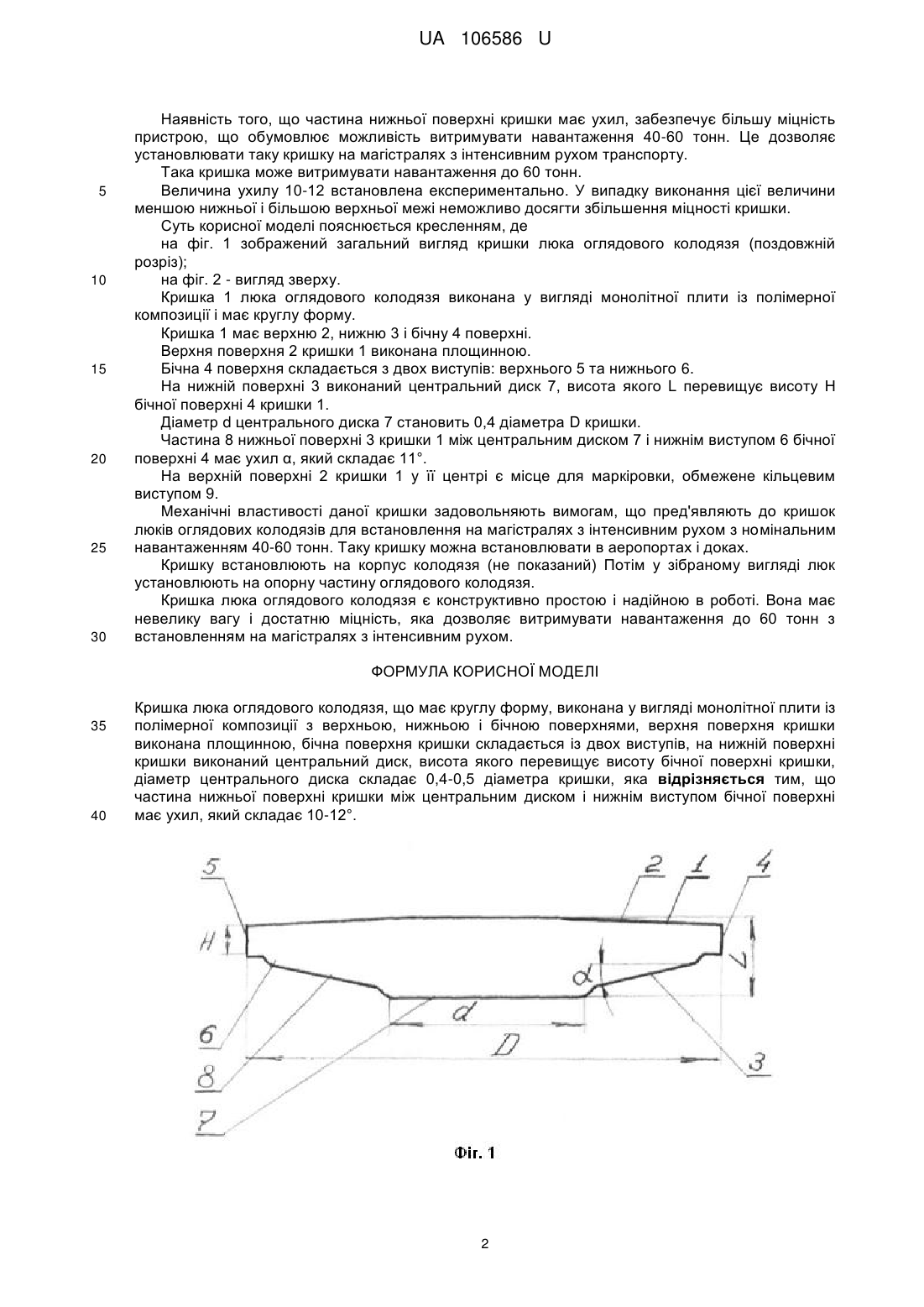

Реферат: Кришка люка оглядового колодязя має круглу форму, виконана у вигляді монолітної плити із полімерної композиції з верхньою, нижньою і бічною поверхнями. Верхня поверхня кришки виконана площинною. Бічна поверхня кришки складається із двох виступів. На нижній поверхні кришки виконаний центральний диск, висота якого перевищує висоту бічної поверхні кришки. Діаметр центрального диска складає 0,4-0,5 діаметра кришки. Частина нижньої поверхні кришки між центральним диском і нижнім виступом бічної поверхні має ухил, який складає 10-12°. UA 106586 U (54) КРИШКА ЛЮКА ОГЛЯДОВОГО КОЛОДЯЗЯ UA 106586 U UA 106586 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до цивільного і промислового будівництва і може бути використана для перекриття оглядових колодязів підземних інженерних комунікацій, наприклад мереж каналізації, водопроводу. Для доступу в канали з підземними комунікаціями використовують оглядові колодязі конструкції у вигляді камери або шахти. Для перекриття оглядового колодязя використовують кришку люка оглядового колодязя. Відома кришка люка оглядового колодязя круглої форми, верхня поверхня якої виконана площинною. Кришка виконана із чавуна або сталі (ДСТУ Б В.2.5-26:2005. Люки оглядових колодязів і дощоприймачі зливостічних колодязів. Державний комітет України з будівництва та архітектури. Київ 2005 р.). До недоліків даного пристрою слід віднести велику вагу (до 100 кілограмів), а також складнощі в установці. Відома також кришка люка оглядового колодязя круглої форми, верхня поверхня якої виконана площинною і має рельєф у вигляді виступів не вище 5 мм. На верхній поверхні кришки у її центрі є місце для маркіровки, обмежене кільцевим виступом. Кришка виконана із чавуна або сталі (ДСТУ Б В.2.5-26:2005. Люки оглядових колодязів і дощоприймачі зливостічних колодязів. Державний комітет України з будівництва та архітектури. Київ 2005 р.). До недоліків даної кришки слід також віднести велику вагу. Найближчим аналогом пристрою, що заявляється, є кришка люка оглядового колодязя підземних інженерних комунікацій, що має круглу форму, верхня поверхня кришки виконана площинною і має рельєф із виступів не вище 5 мм, на верхній поверхні кришки у її центрі є місце для маркіровки, обмежене кільцевим виступом, на нижній поверхні кришки виконаний центральний диск, висота якого перевищує висоту основної частини кришки, центральний диск з'єднаний з основною частиною кришки за допомогою плавного сполучення, бокова поверхня основної частини кришки складається з двох виступів, висота верхнього виступу перевищує висоту нижнього, діаметр місця для маркіровки становить 0,3÷0,35 діаметра кришки, частина верхньої поверхні кришки між кільцевим виступом, який обмежує місце для маркіровки, і краєм кришки має ухил, який складає 2-3°, при цьому кришка виконана із полімерної композиції [Патент України на винахід № 88934 "Люк оглядового колодязя підземних інженерних комунікацій", опубл. 12.01.2009, бюл. № 1]. Виходячи з того, що кришка виконана із полімерної композиції, вона має меншу вагу в порівнянні з описаним вище аналогом. До недоліків даного пристрою слід віднести недостатньо велику міцність, що спричиняє розколювання кришки в процесі великих навантажень (більше 40 тонн). Тому таку кришку не можна використовувати у місцях, де вона сприймає великі навантаження, наприклад на магістральних трасах з інтенсивним рухом транспорту. В основу корисної моделі поставлена задача створення такої кришки люку оглядового колодязя, у якій за рахунок використання нової форми виконання окремих елементів та зв'язків між ними, вдалось би забезпечити значне збільшення її міцності, тобто здатності витримувати великі навантаження. Технічний результат, який досягається, полягає в підвищенні міцності пристрою. Поставлена задача вирішується тим, що кришка люка оглядового колодязя, що має круглу форму, виконана у вигляді монолітної плити із полімерної композиції з верхньою, нижньою і бічною поверхнями, верхня поверхня кришки виконана площинною, бічна поверхня кришки складається із двох виступів, на нижній поверхні кришки виконаний центральний диск, висота якого перевищує висоту бічної поверхні кришки, діаметр центрального диска складає 0,4-0,45 діаметра кришки, згідно з корисною моделлю, частина нижньої поверхні кришки між центральним диском і нижнім виступом бічної поверхні має ухил, який складає 10-12°. Аналіз співставлення з найближчим аналогом свідчить, що заявлена кришка люка оглядового колодязя відрізняється тим, що частина нижньої поверхні кришки міжцентральним диском і нижнім виступом бічної поверхні має ухил, який складає 10-12. Причинно-наслідковий зв'язок суттєвих ознак корисної моделі і технічного результату полягає в наступному. Механічні властивості полімерної композиції, яка містить поліетилен і полістирол, задовольняють вимогам (ударна міцність, модуль пружності, в'язкість), що пред'являються до кришок люків оглядових колодязів. В зрівнянні з найближчим аналогом, такі кришки мають значно меншу вагу, що зумовлює досягнення обох технічних результатів: зменшення ваги і збільшення міцності в рази. 1 UA 106586 U 5 10 15 20 25 30 Наявність того, що частина нижньої поверхні кришки має ухил, забезпечує більшу міцність пристрою, що обумовлює можливість витримувати навантаження 40-60 тонн. Це дозволяє установлювати таку кришку на магістралях з інтенсивним рухом транспорту. Така кришка може витримувати навантаження до 60 тонн. Величина ухилу 10-12 встановлена експериментально. У випадку виконання цієї величини меншою нижньої і більшою верхньої межі неможливо досягти збільшення міцності кришки. Суть корисної моделі пояснюється кресленням, де на фіг. 1 зображений загальний вигляд кришки люка оглядового колодязя (поздовжній розріз); на фіг. 2 - вигляд зверху. Кришка 1 люка оглядового колодязя виконана у вигляді монолітної плити із полімерної композиції і має круглу форму. Кришка 1 має верхню 2, нижню 3 і бічну 4 поверхні. Верхня поверхня 2 кришки 1 виконана площинною. Бічна 4 поверхня складається з двох виступів: верхнього 5 та нижнього 6. На нижній поверхні 3 виконаний центральний диск 7, висота якого L перевищує висоту Η бічної поверхні 4 кришки 1. Діаметр d центрального диска 7 становить 0,4 діаметра D кришки. Частина 8 нижньої поверхні 3 кришки 1 між центральним диском 7 і нижнім виступом 6 бічної поверхні 4 має ухил α, який складає 11°. На верхній поверхні 2 кришки 1 у її центрі є місце для маркіровки, обмежене кільцевим виступом 9. Механічні властивості даної кришки задовольняють вимогам, що пред'являють до кришок люків оглядових колодязів для встановлення на магістралях з інтенсивним рухом з номінальним навантаженням 40-60 тонн. Таку кришку можна встановлювати в аеропортах і доках. Кришку встановлюють на корпус колодязя (не показаний) Потім у зібраному вигляді люк установлюють на опорну частину оглядового колодязя. Кришка люка оглядового колодязя є конструктивно простою і надійною в роботі. Вона має невелику вагу і достатню міцність, яка дозволяє витримувати навантаження до 60 тонн з встановленням на магістралях з інтенсивним рухом. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 Кришка люка оглядового колодязя, що має круглу форму, виконана у вигляді монолітної плити із полімерної композиції з верхньою, нижньою і бічною поверхнями, верхня поверхня кришки виконана площинною, бічна поверхня кришки складається із двох виступів, на нижній поверхні кришки виконаний центральний диск, висота якого перевищує висоту бічної поверхні кришки, діаметр центрального диска складає 0,4-0,5 діаметра кришки, яка відрізняється тим, що частина нижньої поверхні кришки між центральним диском і нижнім виступом бічної поверхні має ухил, який складає 10-12°. 2 UA 106586 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
