Індикатор випарів нарковмісних речовин

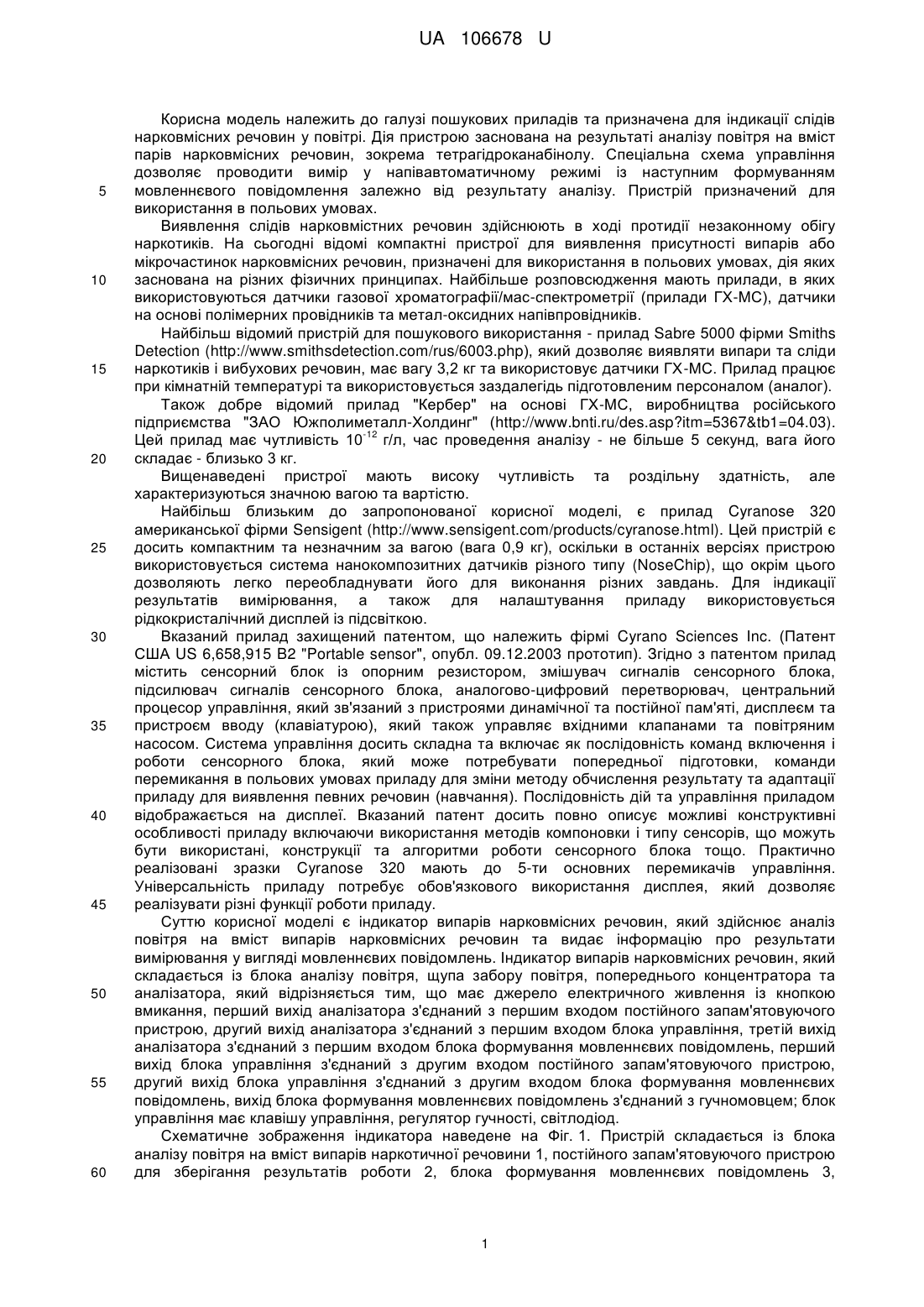

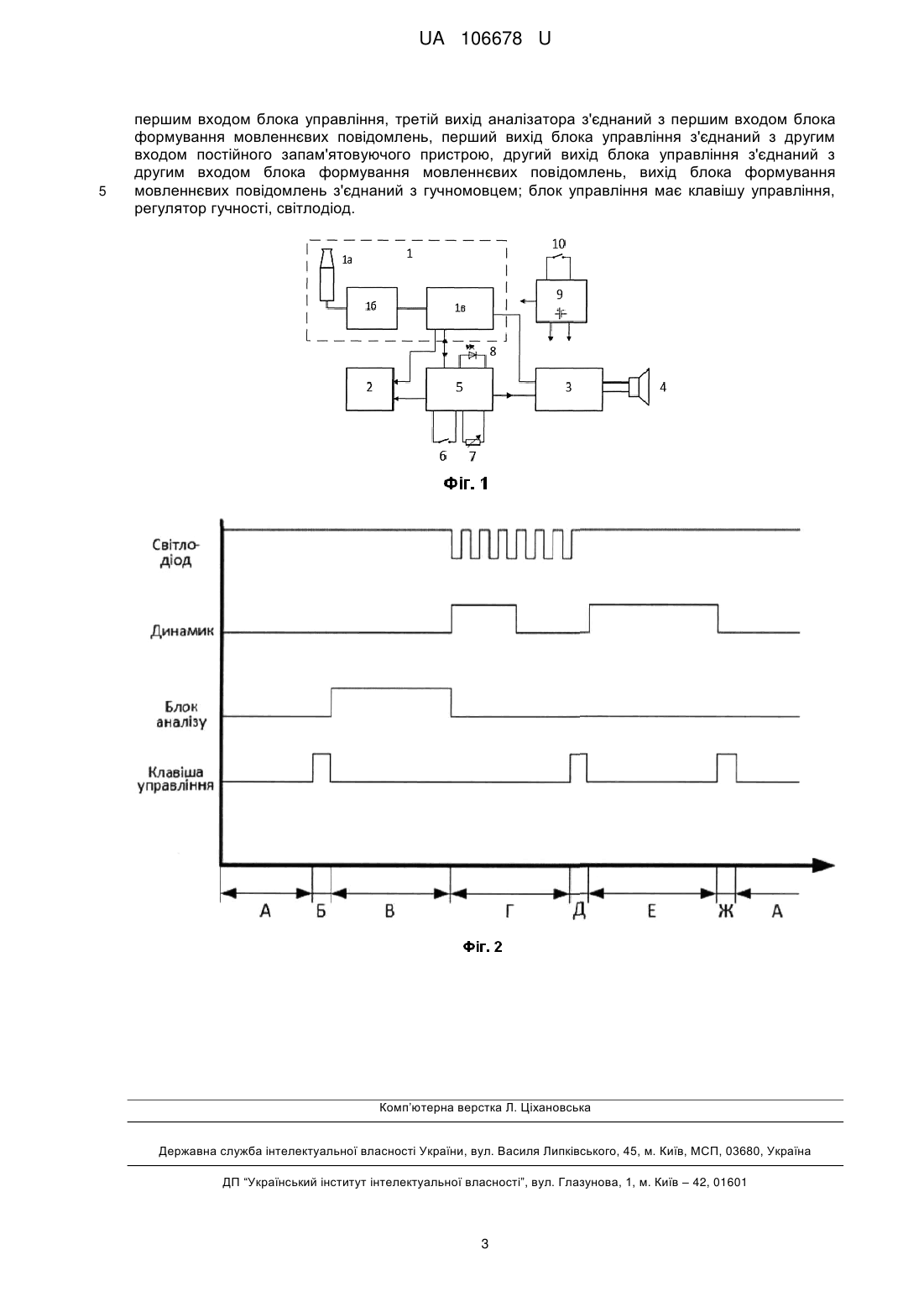

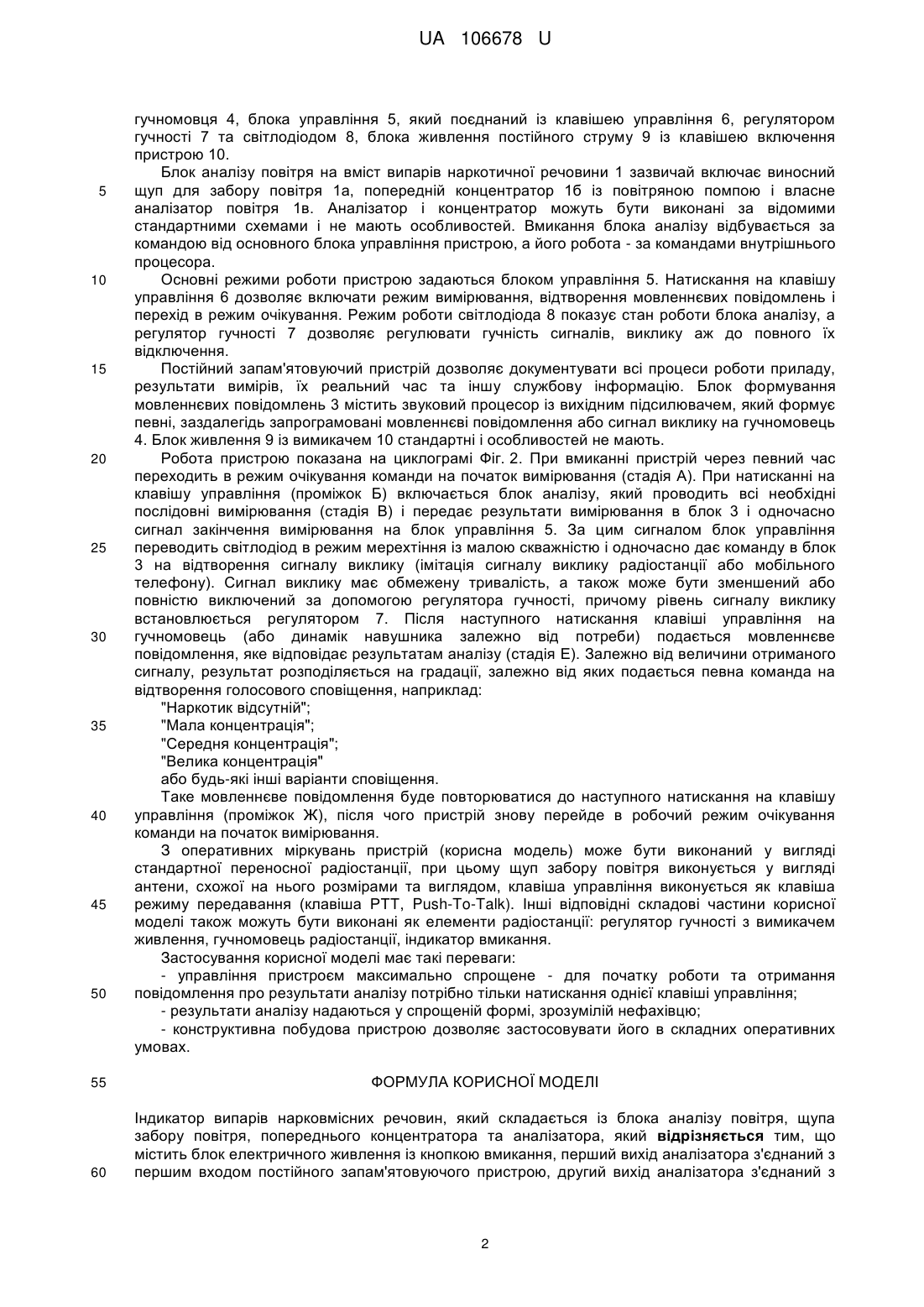

Реферат: Індикатор випарів нарковмісних речовин складається із блока аналізу повітря, щупа забору повітря, попереднього концентратора та аналізатора. Містить блок живлення із кнопкою вмикання, перший вихід аналізатора з'єднаний з першим входом постійного запам'ятовуючого пристрою, другий вихід аналізатора з'єднаний з першим входом блока управління, третій вихід аналізатора з'єднаний з першим входом блока формування мовленнєвих повідомлень, перший вихід блока управління з'єднаний з другим входом постійного запам'ятовуючого пристрою, другий вихід блока управління з'єднаний з другим входом блока формування мовленнєвих повідомлень, вихід блока формування мовленнєвих повідомлень з'єднаний з гучномовцем; блок управління має клавішу управління, регулятор гучності, світлодіод. UA 106678 U (12) UA 106678 U UA 106678 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі пошукових приладів та призначена для індикації слідів нарковмісних речовин у повітрі. Дія пристрою заснована на результаті аналізу повітря на вміст парів нарковмісних речовин, зокрема тетрагідроканабінолу. Спеціальна схема управління дозволяє проводити вимір у напівавтоматичному режимі із наступним формуванням мовленнєвого повідомлення залежно від результату аналізу. Пристрій призначений для використання в польових умовах. Виявлення слідів нарковмістних речовин здійснюють в ході протидії незаконному обігу наркотиків. На сьогодні відомі компактні пристрої для виявлення присутності випарів або мікрочастинок нарковмісних речовин, призначені для використання в польових умовах, дія яких заснована на різних фізичних принципах. Найбільше розповсюдження мають прилади, в яких використовуються датчики газової хроматографії/мас-спектрометрії (прилади ГХ-МС), датчики на основі полімерних провідників та метал-оксидних напівпровідників. Найбільш відомий пристрій для пошукового використання - прилад Sabre 5000 фірми Smiths Detection (http://www.smithsdetection.com/rus/6003.php), який дозволяє виявляти випари та сліди наркотиків і вибухових речовин, має вагу 3,2 кг та використовує датчики ГХ-МС. Прилад працює при кімнатній температурі та використовується заздалегідь підготовленим персоналом (аналог). Також добре відомий прилад "Кербер" на основі ГХ-МС, виробництва російського підприємства "ЗАО Южполиметалл-Холдинг" (http://www.bnti.ru/des.asp?itm=5367&tb1=04.03). -12 Цей прилад має чутливість 10 г/л, час проведення аналізу - не більше 5 секунд, вага його складає - близько 3 кг. Вищенаведені пристрої мають високу чутливість та роздільну здатність, але характеризуються значною вагою та вартістю. Найбільш близьким до запропонованої корисної моделі, є прилад Cyranose 320 американської фірми Sensigent (http://www.sensigent.com/products/cyranose.html). Цей пристрій є досить компактним та незначним за вагою (вага 0,9 кг), оскільки в останніх версіях пристрою використовується система нанокомпозитних датчиків різного типу (NoseChip), що окрім цього дозволяють легко переобладнувати його для виконання різних завдань. Для індикації результатів вимірювання, а також для налаштування приладу використовується рідкокристалічний дисплей із підсвіткою. Вказаний прилад захищений патентом, що належить фірмі Cyrano Sciences Inc. (Патент США US 6,658,915 B2 "Portable sensor", опубл. 09.12.2003 прототип). Згідно з патентом прилад містить сенсорний блок із опорним резистором, змішувач сигналів сенсорного блока, підсилювач сигналів сенсорного блока, аналогово-цифровий перетворювач, центральний процесор управління, який зв'язаний з пристроями динамічної та постійної пам'яті, дисплеєм та пристроєм вводу (клавіатурою), який також управляє вхідними клапанами та повітряним насосом. Система управління досить складна та включає як послідовність команд включення і роботи сенсорного блока, який може потребувати попередньої підготовки, команди перемикання в польових умовах приладу для зміни методу обчислення результату та адаптації приладу для виявлення певних речовин (навчання). Послідовність дій та управління приладом відображається на дисплеї. Вказаний патент досить повно описує можливі конструктивні особливості приладу включаючи використання методів компоновки і типу сенсорів, що можуть бути використані, конструкції та алгоритми роботи сенсорного блока тощо. Практично реалізовані зразки Cyranose 320 мають до 5-ти основних перемикачів управління. Універсальність приладу потребує обов'язкового використання дисплея, який дозволяє реалізувати різні функції роботи приладу. Суттю корисної моделі є індикатор випарів нарковмісних речовин, який здійснює аналіз повітря на вміст випарів нарковмісних речовин та видає інформацію про результати вимірювання у вигляді мовленнєвих повідомлень. Індикатор випарів нарковмісних речовин, який складається із блока аналізу повітря, щупа забору повітря, попереднього концентратора та аналізатора, який відрізняється тим, що має джерело електричного живлення із кнопкою вмикання, перший вихід аналізатора з'єднаний з першим входом постійного запам'ятовуючого пристрою, другий вихід аналізатора з'єднаний з першим входом блока управління, третій вихід аналізатора з'єднаний з першим входом блока формування мовленнєвих повідомлень, перший вихід блока управління з'єднаний з другим входом постійного запам'ятовуючого пристрою, другий вихід блока управління з'єднаний з другим входом блока формування мовленнєвих повідомлень, вихід блока формування мовленнєвих повідомлень з'єднаний з гучномовцем; блок управління має клавішу управління, регулятор гучності, світлодіод. Схематичне зображення індикатора наведене на Фіг. 1. Пристрій складається із блока аналізу повітря на вміст випарів наркотичної речовини 1, постійного запам'ятовуючого пристрою для зберігання результатів роботи 2, блока формування мовленнєвих повідомлень 3, 1 UA 106678 U 5 10 15 20 25 30 35 40 45 50 гучномовця 4, блока управління 5, який поєднаний із клавішею управління 6, регулятором гучності 7 та світлодіодом 8, блока живлення постійного струму 9 із клавішею включення пристрою 10. Блок аналізу повітря на вміст випарів наркотичної речовини 1 зазвичай включає виносний щуп для забору повітря 1а, попередній концентратор 1б із повітряною помпою і власне аналізатор повітря 1в. Аналізатор і концентратор можуть бути виконані за відомими стандартними схемами і не мають особливостей. Вмикання блока аналізу відбувається за командою від основного блока управління пристрою, а його робота - за командами внутрішнього процесора. Основні режими роботи пристрою задаються блоком управління 5. Натискання на клавішу управління 6 дозволяє включати режим вимірювання, відтворення мовленнєвих повідомлень і перехід в режим очікування. Режим роботи світлодіода 8 показує стан роботи блока аналізу, а регулятор гучності 7 дозволяє регулювати гучність сигналів, виклику аж до повного їх відключення. Постійний запам'ятовуючий пристрій дозволяє документувати всі процеси роботи приладу, результати вимірів, їх реальний час та іншу службову інформацію. Блок формування мовленнєвих повідомлень 3 містить звуковий процесор із вихідним підсилювачем, який формує певні, заздалегідь запрограмовані мовленнєві повідомлення або сигнал виклику на гучномовець 4. Блок живлення 9 із вимикачем 10 стандартні і особливостей не мають. Робота пристрою показана на циклограмі Фіг. 2. При вмиканні пристрій через певний час переходить в режим очікування команди на початок вимірювання (стадія А). При натисканні на клавішу управління (проміжок Б) включається блок аналізу, який проводить всі необхідні послідовні вимірювання (стадія В) і передає результати вимірювання в блок 3 і одночасно сигнал закінчення вимірювання на блок управління 5. За цим сигналом блок управління переводить світлодіод в режим мерехтіння із малою скважністю і одночасно дає команду в блок 3 на відтворення сигналу виклику (імітація сигналу виклику радіостанції або мобільного телефону). Сигнал виклику має обмежену тривалість, а також може бути зменшений або повністю виключений за допомогою регулятора гучності, причому рівень сигналу виклику встановлюється регулятором 7. Після наступного натискання клавіші управління на гучномовець (або динамік навушника залежно від потреби) подається мовленнєве повідомлення, яке відповідає результатам аналізу (стадія Е). Залежно від величини отриманого сигналу, результат розподіляється на градації, залежно від яких подається певна команда на відтворення голосового сповіщення, наприклад: "Наркотик відсутній"; "Мала концентрація"; "Середня концентрація"; "Велика концентрація" або будь-які інші варіанти сповіщення. Таке мовленнєве повідомлення буде повторюватися до наступного натискання на клавішу управління (проміжок Ж), після чого пристрій знову перейде в робочий режим очікування команди на початок вимірювання. З оперативних міркувань пристрій (корисна модель) може бути виконаний у вигляді стандартної переносної радіостанції, при цьому щуп забору повітря виконується у вигляді антени, схожої на нього розмірами та виглядом, клавіша управління виконується як клавіша режиму передавання (клавіша РТТ, Push-To-Talk). Інші відповідні складові частини корисної моделі також можуть бути виконані як елементи радіостанції: регулятор гучності з вимикачем живлення, гучномовець радіостанції, індикатор вмикання. Застосування корисної моделі має такі переваги: - управління пристроєм максимально спрощене - для початку роботи та отримання повідомлення про результати аналізу потрібно тільки натискання однієї клавіші управління; - результати аналізу надаються у спрощеній формі, зрозумілій нефахівцю; - конструктивна побудова пристрою дозволяє застосовувати його в складних оперативних умовах. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Індикатор випарів нарковмісних речовин, який складається із блока аналізу повітря, щупа забору повітря, попереднього концентратора та аналізатора, який відрізняється тим, що містить блок електричного живлення із кнопкою вмикання, перший вихід аналізатора з'єднаний з першим входом постійного запам'ятовуючого пристрою, другий вихід аналізатора з'єднаний з 2 UA 106678 U 5 першим входом блока управління, третій вихід аналізатора з'єднаний з першим входом блока формування мовленнєвих повідомлень, перший вихід блока управління з'єднаний з другим входом постійного запам'ятовуючого пристрою, другий вихід блока управління з'єднаний з другим входом блока формування мовленнєвих повідомлень, вихід блока формування мовленнєвих повідомлень з'єднаний з гучномовцем; блок управління має клавішу управління, регулятор гучності, світлодіод. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
