Спосіб прогнозування нафтогазових покладів

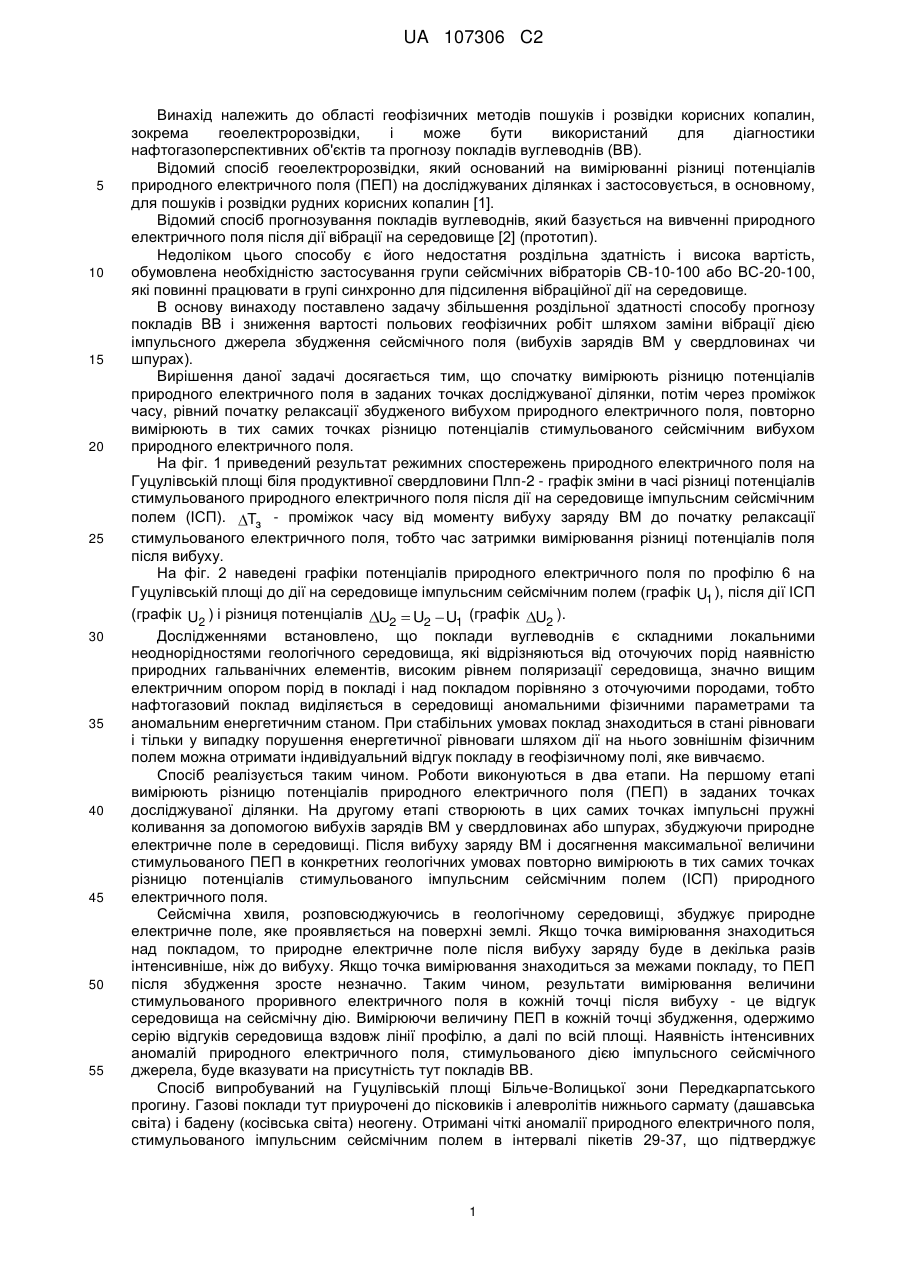

Реферат: Винахід належить до геофізичної розвідки корисних копалин і може бути використаний для діагностики нафтогазоперспективних об'єктів і прогнозу покладів вуглеводнів. Спосіб прогнозування нафтогазових покладів базується на вимірюванні різниці потенціалів природного електричного поля на досліджуваних ділянках. Згідно з винаходом, для підвищення роздільної здатності, в заданих точках ділянки спочатку вимірюють різницю потенціалів природного електричного поля, потім в тих самих точках збуджують природне електричне поле в середовищі шляхом дії на нього імпульсним сейсмічним полем, створеним вибухами зарядів у свердловинах або шпурах. Після досягнення максимальної величини стимульованого природного електричного поля повторно вимірюють різницю потенціалів стимульованого природного електричного поля в тих самих точках ділянки. За величиною аномалій стимульованого природного електричного поля судять про наявність нафтогазових покладів. Винахід забезпечує збільшення роздільної здатності способу і зменшення його вартості шляхом удосконалення технології прогнозування покладів вуглеводнів в труднодоступній місцевості UA 107306 C2 (12) UA 107306 C2 UA 107306 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід належить до області геофізичних методів пошуків і розвідки корисних копалин, зокрема геоелектророзвідки, і може бути використаний для діагностики нафтогазоперспективних об'єктів та прогнозу покладів вуглеводнів (ВВ). Відомий спосіб геоелектророзвідки, який оснований на вимірюванні різниці потенціалів природного електричного поля (ПЕП) на досліджуваних ділянках і застосовується, в основному, для пошуків і розвідки рудних корисних копалин [1]. Відомий спосіб прогнозування покладів вуглеводнів, який базується на вивченні природного електричного поля після дії вібрації на середовище [2] (прототип). Недоліком цього способу є його недостатня роздільна здатність і висока вартість, обумовлена необхідністю застосування групи сейсмічних вібраторів СВ-10-100 або ВС-20-100, які повинні працювати в групі синхронно для підсилення вібраційної дії на середовище. В основу винаходу поставлено задачу збільшення роздільної здатності способу прогнозу покладів ВВ і зниження вартості польових геофізичних робіт шляхом заміни вібрації дією імпульсного джерела збудження сейсмічного поля (вибухів зарядів ВМ у свердловинах чи шпурах). Вирішення даної задачі досягається тим, що спочатку вимірюють різницю потенціалів природного електричного поля в заданих точках досліджуваної ділянки, потім через проміжок часу, рівний початку релаксації збудженого вибухом природного електричного поля, повторно вимірюють в тих самих точках різницю потенціалів стимульованого сейсмічним вибухом природного електричного поля. На фіг. 1 приведений результат режимних спостережень природного електричного поля на Гуцулівській площі біля продуктивної свердловини Плп-2 - графік зміни в часі різниці потенціалів стимульованого природного електричного поля після дії на середовище імпульсним сейсмічним полем (ІСП). Tз - проміжок часу від моменту вибуху заряду ВМ до початку релаксації стимульованого електричного поля, тобто час затримки вимірювання різниці потенціалів поля після вибуху. На фіг. 2 наведені графіки потенціалів природного електричного поля по профілю 6 на Гуцулівській площі до дії на середовище імпульсним сейсмічним полем (графік U1 ), після дії ІСП (графік U2 ) і різниця потенціалів U2 U2 U1 (графік U2 ). Дослідженнями встановлено, що поклади вуглеводнів є складними локальними неоднорідностями геологічного середовища, які відрізняються від оточуючих порід наявністю природних гальванічних елементів, високим рівнем поляризації середовища, значно вищим електричним опором порід в покладі і над покладом порівняно з оточуючими породами, тобто нафтогазовий поклад виділяється в середовищі аномальними фізичними параметрами та аномальним енергетичним станом. При стабільних умовах поклад знаходиться в стані рівноваги і тільки у випадку порушення енергетичної рівноваги шляхом дії на нього зовнішнім фізичним полем можна отримати індивідуальний відгук покладу в геофізичному полі, яке вивчаємо. Спосіб реалізується таким чином. Роботи виконуються в два етапи. На першому етапі вимірюють різницю потенціалів природного електричного поля (ПЕП) в заданих точках досліджуваної ділянки. На другому етапі створюють в цих самих точках імпульсні пружні коливання за допомогою вибухів зарядів ВМ у свердловинах або шпурах, збуджуючи природне електричне поле в середовищі. Після вибуху заряду ВМ і досягнення максимальної величини стимульованого ПЕП в конкретних геологічних умовах повторно вимірюють в тих самих точках різницю потенціалів стимульованого імпульсним сейсмічним полем (ІСП) природного електричного поля. Сейсмічна хвиля, розповсюджуючись в геологічному середовищі, збуджує природне електричне поле, яке проявляється на поверхні землі. Якщо точка вимірювання знаходиться над покладом, то природне електричне поле після вибуху заряду буде в декілька разів інтенсивніше, ніж до вибуху. Якщо точка вимірювання знаходиться за межами покладу, то ПЕП після збудження зросте незначно. Таким чином, результати вимірювання величини стимульованого проривного електричного поля в кожній точці після вибуху - це відгук середовища на сейсмічну дію. Вимірюючи величину ПЕП в кожній точці збудження, одержимо серію відгуків середовища вздовж лінії профілю, а далі по всій площі. Наявність інтенсивних аномалій природного електричного поля, стимульованого дією імпульсного сейсмічного джерела, буде вказувати на присутність тут покладів ВВ. Спосіб випробуваний на Гуцулівській площі Більче-Волицької зони Передкарпатського прогину. Газові поклади тут приурочені до пісковиків і алевролітів нижнього сармату (дашавська світа) і бадену (косівська світа) неогену. Отримані чіткі аномалії природного електричного поля, стимульованого імпульсним сейсмічним полем в інтервалі пікетів 29-37, що підтверджує 1 UA 107306 C2 5 10 15 прогноз. На початку профілю 6 в інтервалі пікетів 2-12 отримана чітка різницева аномалія U2 , що дозволяє очікувати значно більших покладів газу в баденських горизонтах N1b3. Запропонований спосіб прогнозування нафтогазових покладів придатний для використання в труднодоступній місцевості, простий для реалізації, виконується попутно з сейсморозвідувальними роботами, у зв'язку з чим вартість 1 пог. км прогнозу незначна і визначається лише вартістю 1 пог. км польових робіт методом ПЕП і вартістю камеральної обробки польових матеріалів, отриманих цим способом. Спосіб може бути використаний на етапі детальної сейсмічної розвідки і підготовки нафтогазових об'єктів до пошуково-розвідувального буріння з метою їх діагностики на наявність покладів ВВ. Джерела інформації: 1. Семенов А.С. Электроразведка методом естественного электрического поля. 3-е изд. перераб. и доп. - Л.: Недра, 1980. - 446 с. 2. Лящук Д.Н., Лизун С.О. Спосіб прогнозування нафтогазоперспективних покладів. Патент України № 28728А, G01V1/00. Бюл. № 8, 1999 (прототип). ФОРМУЛА ВИНАХОДУ 20 25 Спосіб прогнозування нафтогазових покладів, що базується на вимірюванні різниці потенціалів природного електричного поля на досліджуваних ділянках, який відрізняється тим, що для підвищення роздільної здатності, в заданих точках ділянки спочатку вимірюють різницю потенціалів природного електричного поля, потім в тих самих точках збуджують природне електричне поле в середовищі шляхом дії на нього імпульсним сейсмічним полем, створеним вибухами зарядів у свердловинах або шпурах, після досягнення максимальної величини стимульованого природного електричного поля, що визначається експериментальним шляхом для кожних конкретних геологічних умов, повторно вимірюють різницю потенціалів стимульованого природного електричного поля в тих самих точках ділянки, за величиною аномалій стимульованого природного електричного поля судять про наявність нафтогазових покладів. 2 UA 107306 C2 Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
