Спосіб прогнозування нафтогазових покладів

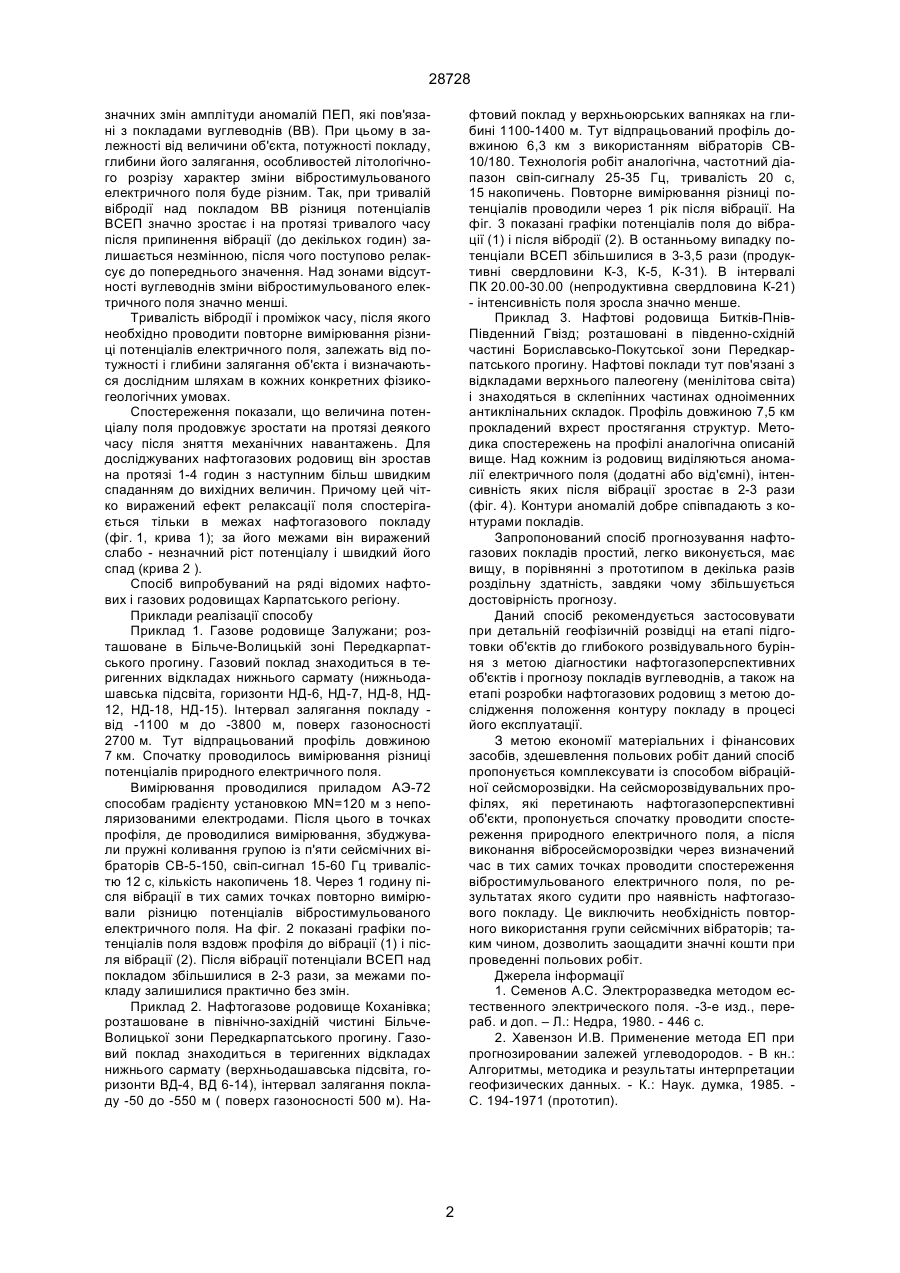

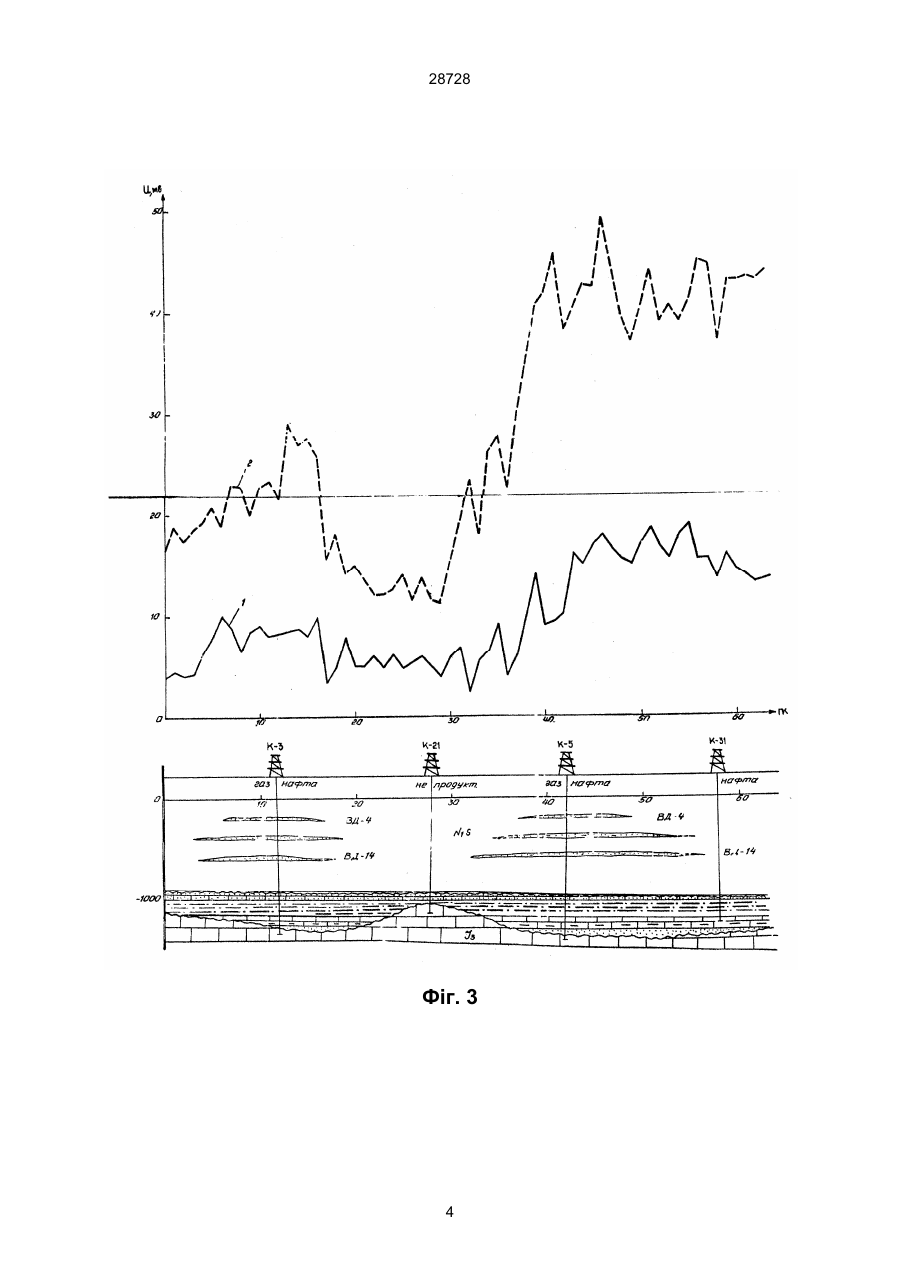

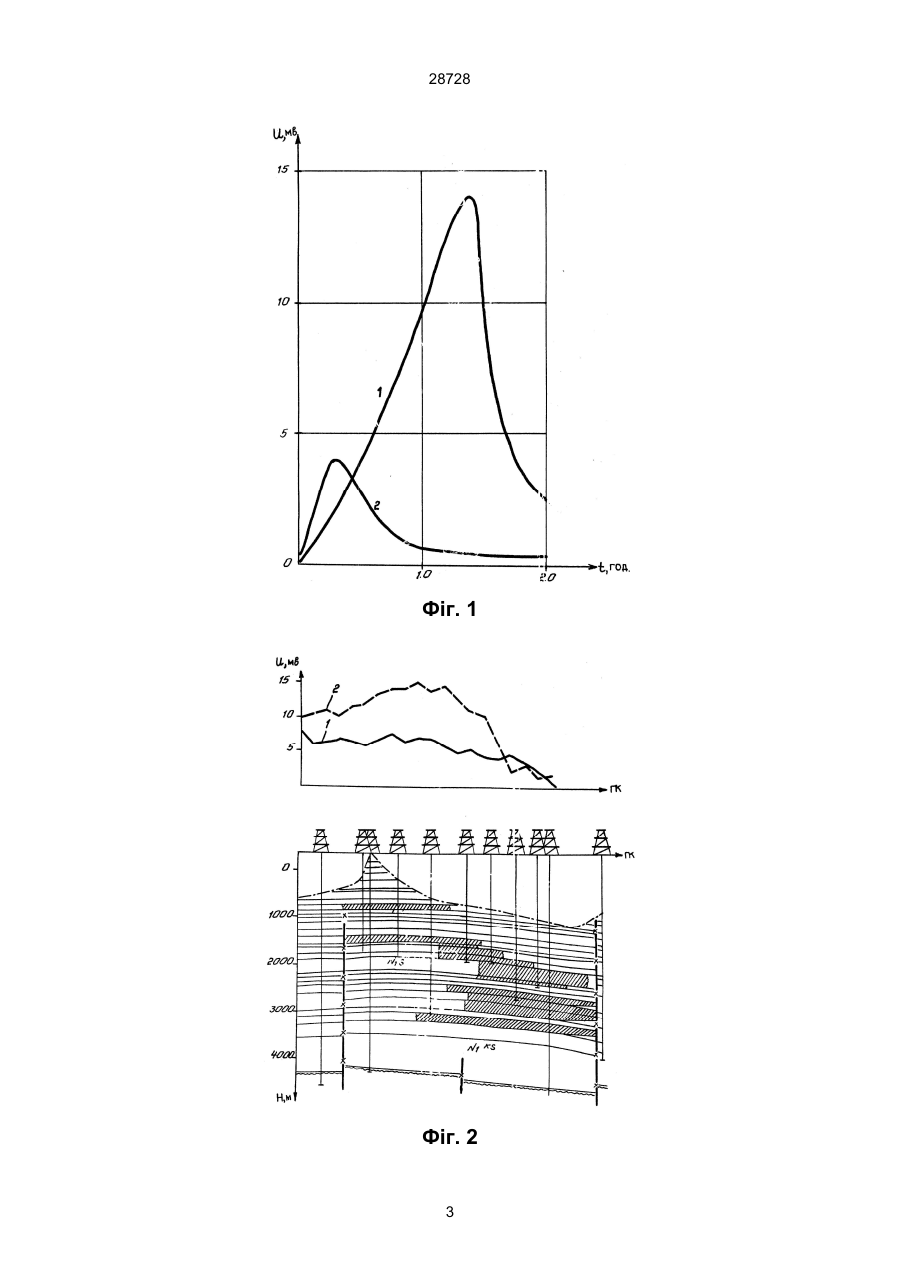

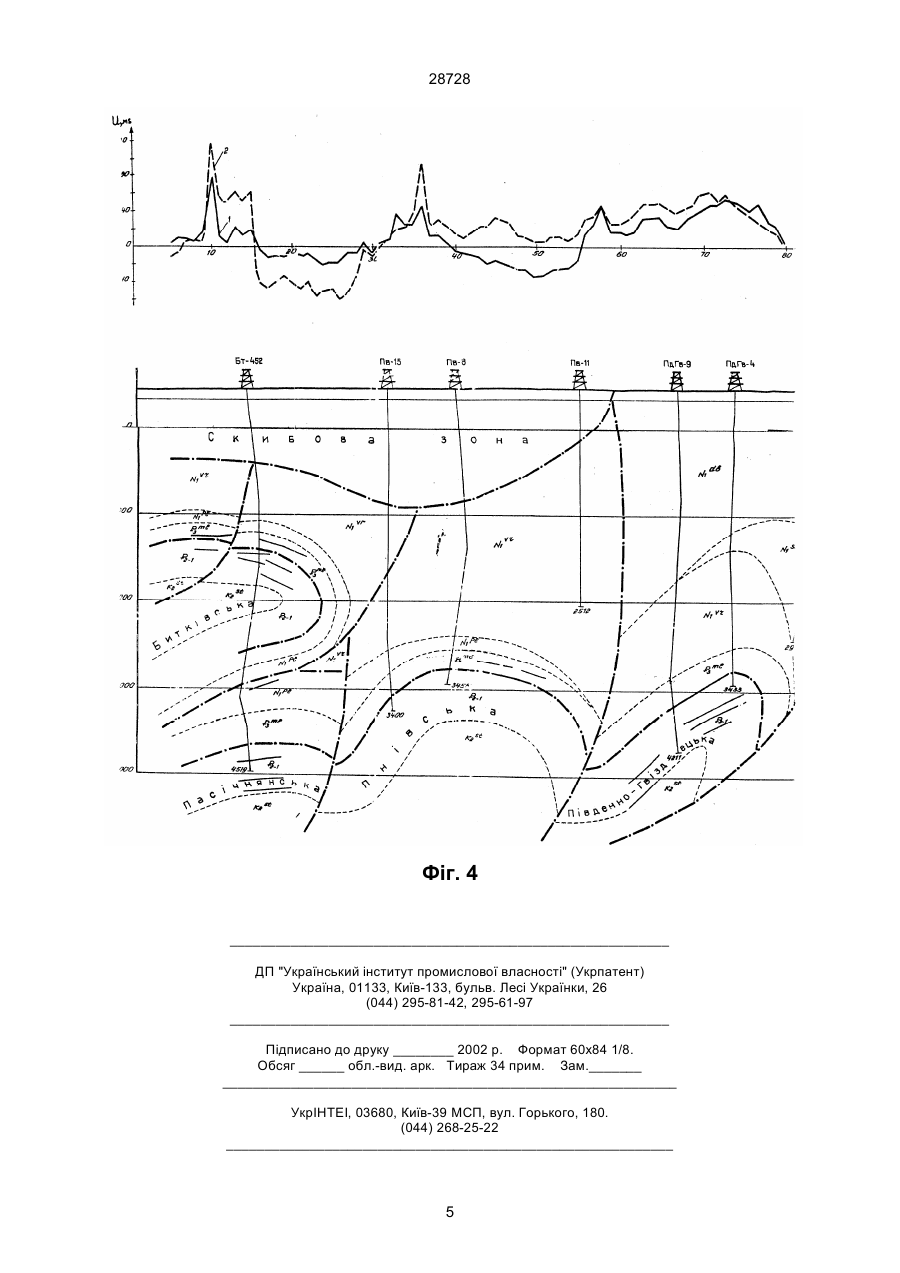

Спосіб прогнозування нафтогазових покладів, що базується на вимірюванні різниці потенціалів 28728 значних змін амплітуди аномалій ПЕП, які пов'язані з покладами вуглеводнів (ВВ). При цьому в залежності від величини об'єкта, потужності покладу, глибини його залягання, особливостей літологічного розрізу характер зміни вібростимульованого електричного поля буде різним. Так, при тривалій вібродії над покладом ВВ різниця потенціалів ВСЕП значно зростає і на протязі тривалого часу після припинення вібрації (до декількох годин) залишається незмінною, після чого поступово релаксує до попереднього значення. Над зонами відсутності вуглеводнів зміни вібростимульованого електричного поля значно менші. Тривалість вібродії і проміжок часу, після якого необхідно проводити повторне вимірювання різниці потенціалів електричного поля, залежать від потужності і глибини залягання об'єкта і визначаються дослідним шляхам в кожних конкретних фізикогеологічних умовах. Спостереження показали, що величина потенціалу поля продовжує зростати на протязі деякого часу після зняття механічних навантажень. Для досліджуваних нафтогазових родовищ він зростав на протязі 1-4 годин з наступним більш швидким спаданням до вихідних величин. Причому цей чітко виражений ефект релаксації поля спостерігається тільки в межах нафтогазового покладу (фіг. 1, крива 1); за його межами він виражений слабо - незначний ріст потенціалу і швидкий його спад (крива 2 ). Спосіб випробуваний на ряді відомих нафтових і газових родовищах Карпатського регіону. Приклади реалізації способу Приклад 1. Газове родовище Залужани; розташоване в Більче-Волицькій зоні Передкарпатського прогину. Газовий поклад знаходиться в теригенних відкладах нижнього сармату (нижньодашавська підсвіта, горизонти НД-6, НД-7, НД-8, НД12, НД-18, НД-15). Інтервал залягання покладу від -1100 м до -3800 м, поверх газоносності 2700 м. Тут відпрацьований профіль довжиною 7 км. Спочатку проводилось вимірювання різниці потенціалів природного електричного поля. Вимірювання проводилися приладом АЭ-72 способам градієнту установкою MN=120 м з неполяризованими електродами. Після цього в точках профіля, де проводилися вимірювання, збуджували пружні коливання групою із п'яти сейсмічних вібраторів СВ-5-150, свіп-сигнал 15-60 Гц тривалістю 12 с, кількість накопичень 18. Через 1 годину після вібрації в тих самих точках повторно вимірювали різницю потенціалів вібростимульованого електричного поля. На фіг. 2 показані графіки потенціалів поля вздовж профіля до вібрації (1) і після вібрації (2). Після вібрації потенціали ВСЕП над покладом збільшилися в 2-3 рази, за межами покладу залишилися практично без змін. Приклад 2. Нафтогазове родовище Коханівка; розташоване в північно-західній чистині БільчеВолицької зони Передкарпатського прогину. Газовий поклад знаходиться в теригенних відкладах нижнього сармату (верхньодашавська підсвіта, горизонти ВД-4, ВД 6-14), інтервал залягання покладу -50 до -550 м ( поверх газоносності 500 м). На фтовий поклад у верхньоюрських вапняках на глибині 1100-1400 м. Тут відпрацьований профіль довжиною 6,3 км з використанням вібраторів СВ10/180. Технологія робіт аналогічна, частотний діапазон свіп-сигналу 25-35 Гц, тривалість 20 с, 15 накопичень. Повторне вимірювання різниці потенціалів проводили через 1 рік після вібрації. На фіг. 3 показані графіки потенціалів поля до вібрації (1) і після вібродії (2). В останньому випадку потенціали ВСЕП збільшилися в 3-3,5 рази (продуктивні свердловини К-3, К-5, К-31). В інтервалі ПК 20.00-30.00 (непродуктивна свердловина К-21) - інтенсивність поля зросла значно менше. Приклад 3. Нафтові родовища Битків-ПнівПівденний Гвізд; розташовані в південно-східній частині Бориславсько-Покутської зони Передкарпатського прогину. Нафтові поклади тут пов'язані з відкладами верхнього палеогену (менілітова світа) і знаходяться в склепінних частинах одноіменних антиклінальних складок. Профіль довжиною 7,5 км прокладений вхрест простягання структур. Методика спостережень на профілі аналогічна описаній вище. Над кожним із родовищ виділяються аномалії електричного поля (додатні або від'ємні), інтенсивність яких після вібрації зростає в 2-3 рази (фіг. 4). Контури аномалій добре співпадають з контурами покладів. Запропонований спосіб прогнозування нафтогазових покладів простий, легко виконується, має вищу, в порівнянні з прототипом в декілька разів роздільну здатність, завдяки чому збільшується достовірність прогнозу. Даний спосіб рекомендується застосовувати при детальній геофізичній розвідці на етапі підготовки об'єктів до глибокого розвідувального буріння з метою діагностики нафтогазоперспективних об'єктів і прогнозу покладів вуглеводнів, а також на етапі розробки нафтогазових родовищ з метою дослідження положення контуру покладу в процесі його експлуатації. З метою економії матеріальних і фінансових засобів, здешевлення польових робіт даний спосіб пропонується комплексувати із способом вібраційної сейсморозвідки. На сейсморозвідувальних профілях, які перетинають нафтогазоперспективні об'єкти, пропонується спочатку проводити спостереження природного електричного поля, а після виконання вібросейсморозвідки через визначений час в тих самих точках проводити спостереження вібростимульованого електричного поля, по результатах якого судити про наявність нафтогазового покладу. Це виключить необхідність повторного використання групи сейсмічних вібраторів; таким чином, дозволить заощадити значні кошти при проведенні польових робіт. Джерела інформації 1. Семенов А.С. Электроразведка методом естественного электрического поля. -3-е изд., перераб. и доп. – Л.: Недра, 1980. - 446 с. 2. Хавензон И.В. Применение метода ЕП при прогнозировании залежей углеводородов. - В кн.: Алгоритмы, методика и результаты интерпретации геофизических данных. - К.: Наук. думка, 1985. С. 194-1971 (прототип). 2 28728 Фіг. 1 Фіг. 2 3 28728 Фіг. 3 4 28728 Фіг. 4 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 34 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 5
