Термоелектричний прилад для косметології

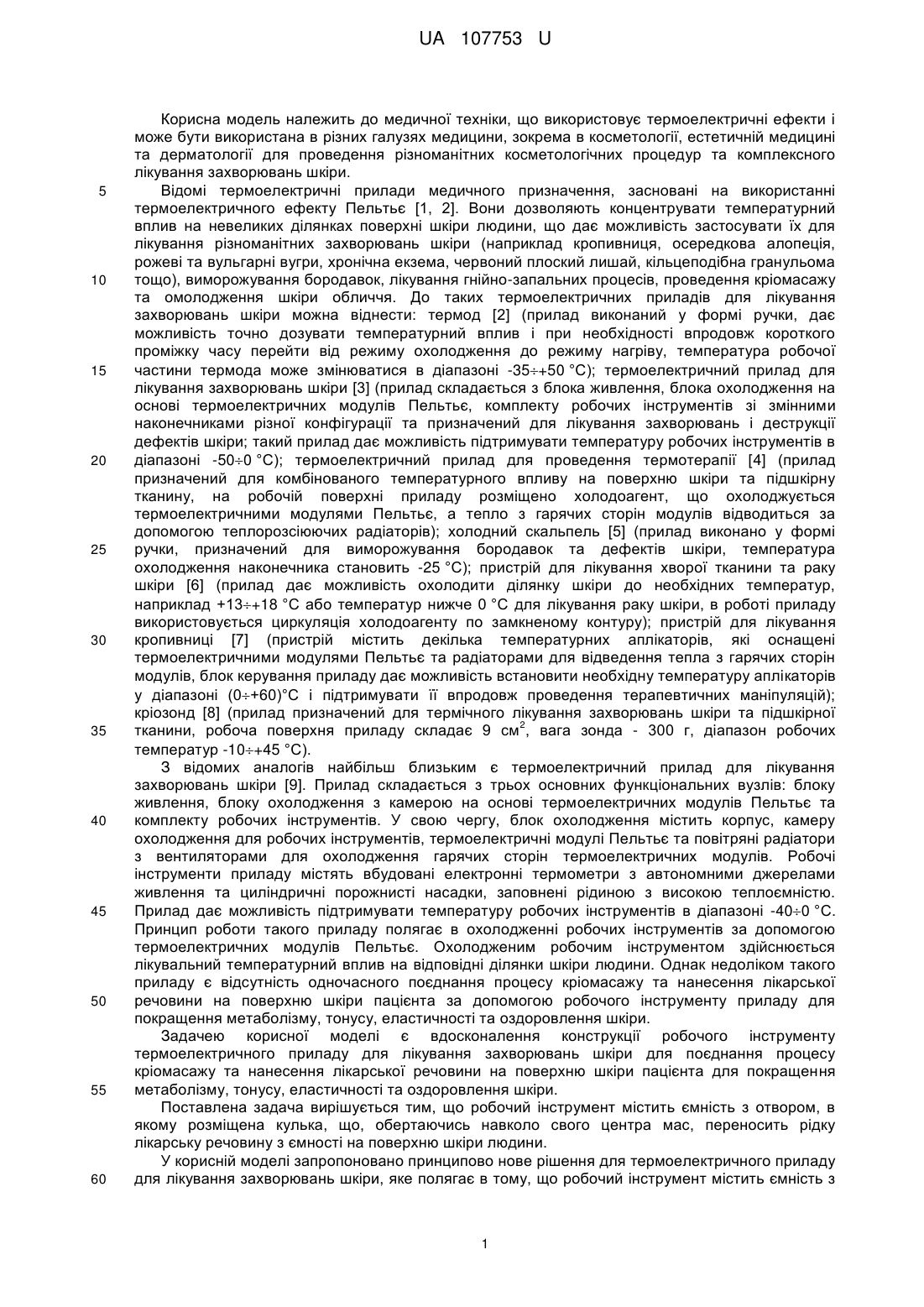

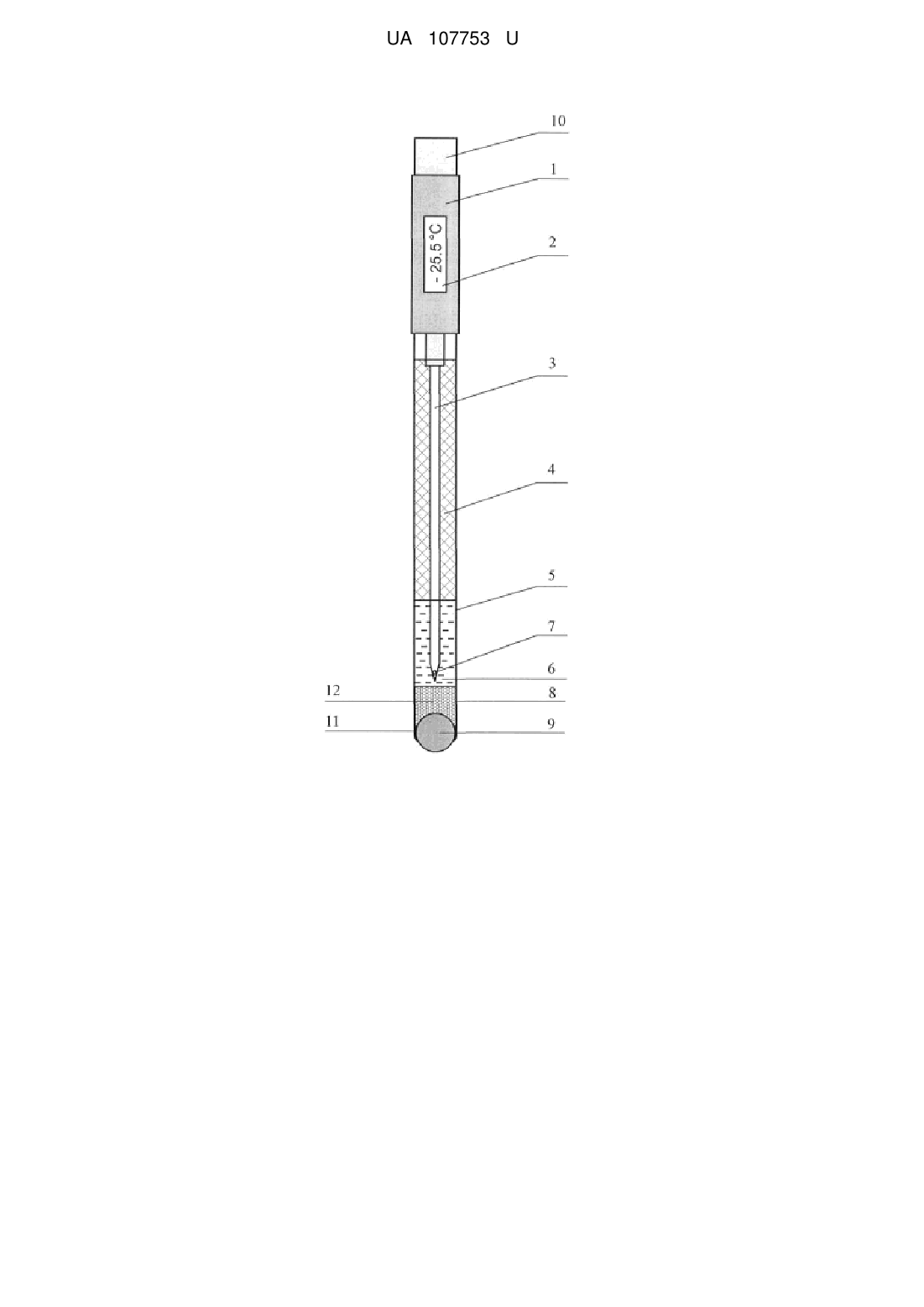

Реферат: Термоелектричний прилад для косметології складається з блока живлення, блока охолодження з камерою на основі термоелектричних модулів Пельтьє та комплекту робочих інструментів. Робочий інструмент містить ємність з отвором, в якому розміщена кулька, що, обертаючись навколо свого центра мас, переносить рідку лікарську речовину з ємності на поверхню шкіри людини. UA 107753 U (54) ТЕРМОЕЛЕКТРИЧНИЙ ПРИЛАД ДЛЯ КОСМЕТОЛОГІЇ UA 107753 U UA 107753 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до медичної техніки, що використовує термоелектричні ефекти і може бути використана в різних галузях медицини, зокрема в косметології, естетичній медицині та дерматології для проведення різноманітних косметологічних процедур та комплексного лікування захворювань шкіри. Відомі термоелектричні прилади медичного призначення, засновані на використанні термоелектричного ефекту Пельтьє [1, 2]. Вони дозволяють концентрувати температурний вплив на невеликих ділянках поверхні шкіри людини, що дає можливість застосувати їх для лікування різноманітних захворювань шкіри (наприклад кропивниця, осередкова алопеція, рожеві та вульгарні вугри, хронічна екзема, червоний плоский лишай, кільцеподібна гранульома тощо), виморожування бородавок, лікування гнійно-запальних процесів, проведення кріомасажу та омолодження шкіри обличчя. До таких термоелектричних приладів для лікування захворювань шкіри можна віднести: термод [2] (прилад виконаний у формі ручки, дає можливість точно дозувати температурний вплив і при необхідності впродовж короткого проміжку часу перейти від режиму охолодження до режиму нагріву, температура робочої частини термода може змінюватися в діапазоні -35+50 °C); термоелектричний прилад для лікування захворювань шкіри [3] (прилад складається з блока живлення, блока охолодження на основі термоелектричних модулів Пельтьє, комплекту робочих інструментів зі змінними наконечниками різної конфігурації та призначений для лікування захворювань і деструкції дефектів шкіри; такий прилад дає можливість підтримувати температуру робочих інструментів в діапазоні -500 °C); термоелектричний прилад для проведення термотерапії [4] (прилад призначений для комбінованого температурного впливу на поверхню шкіри та підшкірну тканину, на робочій поверхні приладу розміщено холодоагент, що охолоджується термоелектричними модулями Пельтьє, а тепло з гарячих сторін модулів відводиться за допомогою теплорозсіюючих радіаторів); холодний скальпель [5] (прилад виконано у формі ручки, призначений для виморожування бородавок та дефектів шкіри, температура охолодження наконечника становить -25 °C); пристрій для лікування хворої тканини та раку шкіри [6] (прилад дає можливість охолодити ділянку шкіри до необхідних температур, наприклад +13+18 °C або температур нижче 0 °C для лікування раку шкіри, в роботі приладу використовується циркуляція холодоагенту по замкненому контуру); пристрій для лікування кропивниці [7] (пристрій містить декілька температурних аплікаторів, які оснащені термоелектричними модулями Пельтьє та радіаторами для відведення тепла з гарячих сторін модулів, блок керування приладу дає можливість встановити необхідну температуру аплікаторів у діапазоні (0+60)°С і підтримувати її впродовж проведення терапевтичних маніпуляцій); кріозонд [8] (прилад призначений для термічного лікування захворювань шкіри та підшкірної 2 тканини, робоча поверхня приладу складає 9 см , вага зонда - 300 г, діапазон робочих температур -10+45 °C). З відомих аналогів найбільш близьким є термоелектричний прилад для лікування захворювань шкіри [9]. Прилад складається з трьох основних функціональних вузлів: блоку живлення, блоку охолодження з камерою на основі термоелектричних модулів Пельтьє та комплекту робочих інструментів. У свою чергу, блок охолодження містить корпус, камеру охолодження для робочих інструментів, термоелектричні модулі Пельтьє та повітряні радіатори з вентиляторами для охолодження гарячих сторін термоелектричних модулів. Робочі інструменти приладу містять вбудовані електронні термометри з автономними джерелами живлення та циліндричні порожнисті насадки, заповнені рідиною з високою теплоємністю. Прилад дає можливість підтримувати температуру робочих інструментів в діапазоні -400 °C. Принцип роботи такого приладу полягає в охолодженні робочих інструментів за допомогою термоелектричних модулів Пельтьє. Охолодженим робочим інструментом здійснюється лікувальний температурний вплив на відповідні ділянки шкіри людини. Однак недоліком такого приладу є відсутність одночасного поєднання процесу кріомасажу та нанесення лікарської речовини на поверхню шкіри пацієнта за допомогою робочого інструменту приладу для покращення метаболізму, тонусу, еластичності та оздоровлення шкіри. Задачею корисної моделі є вдосконалення конструкції робочого інструменту термоелектричного приладу для лікування захворювань шкіри для поєднання процесу кріомасажу та нанесення лікарської речовини на поверхню шкіри пацієнта для покращення метаболізму, тонусу, еластичності та оздоровлення шкіри. Поставлена задача вирішується тим, що робочий інструмент містить ємність з отвором, в якому розміщена кулька, що, обертаючись навколо свого центра мас, переносить рідку лікарську речовину з ємності на поверхню шкіри людини. У корисній моделі запропоновано принципово нове рішення для термоелектричного приладу для лікування захворювань шкіри, яке полягає в тому, що робочий інструмент містить ємність з 1 UA 107753 U 5 10 15 20 25 30 35 40 45 50 55 60 отвором, в якому розміщена кулька, що, обертаючись навколо свого центра мас, переносить рідку лікарську речовину з ємності на поверхню шкіри людини. Промислове використання запропонованого термоелектричного приладу для косметології не вимагає застосування спеціальних технологій та матеріалів, його реалізація можлива на існуючих підприємствах приладобудівного напрямку. На кресленні представлено схематичну конструкцію робочого інструменту термоелектричного приладу для косметології. Робочий інструмент складається з ручки 10, яка закріплена до верхньої частини теплоізоляційного корпусу електронного термометра 1, що містить цифровий дисплей 2. До нижньої частини цього корпусу послідовно закріплені трубка 4 із теплоізоляційного матеріалу та металева насадка 5, внутрішній об'єм якої заповнений рідиною з високою теплоємністю 6. Через центральні частини трубки 4 та циліндричної металевої насадки 5 проходить щуп 3, на кінці якого розміщено термістор 7, електричні виводи якого підключено до електронного термометра 1. До циліндричної металевої насадки 5 прикріплено ємність 8 з отвором, в якому розміщена кулька 9, що кріпиться до стінок ємності 8 за допомогою фіксаторів 11 та, обертаючись навколо свого центра мас, переносить рідку лікарську речовину 12 з ємності 8 на поверхню шкіри пацієнта. Запропонований термоелектричний прилад для косметології працює наступним чином: протікання електричного струму через термоелектричні модулі Пельтьє викликає охолодження камери, в якій розміщені робочі інструменти приладу. Відвід тепла з гарячих сторін термоелектричних модулів Пельтьє у навколишнє середовище здійснюється за допомогою повітряних теплорозсіюючих радіаторів та вентиляторів шляхом вимушеної конвекції. Після досягнення необхідної температури циліндричної металевої насадки 5 робочого інструменту, яка легко контролюється цифровим дисплеєм 2 електронного термометра 1, такий робочий інструмент виймається з камери охолодження та застосовується для виконання необхідних лікувальних процедур. Змінюючи значення електричного струму, що протікає через термоелектричні модулі Пельтьє, можна легко задавати необхідну температуру діючої зони робочих інструментів. Кожен робочий інструмент дає можливість почергово упродовж кількох хвилин проводити сеанси необхідних терапевтичних маніпуляцій, після чого робочий інструмент замінюється на наступний охолоджений. Наявність змінного комплекту робочих інструментів забезпечує неперервну роботу приладу упродовж тривалого часу. Крім того, кожен робочий інструмент містить акумулятор холоду у вигляді ємності (циліндрична металева насадка 5) з рідиною 6, температура замерзання якої знаходиться в діапазоні робочих температур приладу, що завдяки фазовому переходу рідини збільшує час температурного впливу робочого інструменту. Застосування електронних термометрів дозволяє контролювати температуру діючої зони робочих інструментів не тільки під час їх знаходження у камері охолодження, але й в процесі проведення лікувальних процедур. Крім того, при контакті робочого інструменту з поверхнею шкіри пацієнта кулька 9, що кріпиться до стінок ємності 8 за допомогою фіксаторів 11, обертається навколо свого центра мас та шляхом явищ капілярності та адгезії переносить рідку лікарську речовину 12 з ємності 8 на поверхню шкіри пацієнта. Це, в свою чергу, значно покращує ефективність та якість проведення косметологічних процедур. Запропонований термоелектричний прилад для косметології дає можливість здійснювати терапевтичні маніпуляції в діапазоні температур -400 °C при одночасному поєднанні процесу кріомасажу та нанесення лікарської речовини на поверхню шкіри пацієнта за допомогою робочого інструмента приладу для покращення метаболізму, тонусу, еластичності та оздоровлення шкіри. Такий прилад є перспективним в косметології, естетичній медицині та дерматології для комплексного лікування захворювань шкіри та проведення різноманітних косметологічних процедур. Джерела інформації: 1. Анатычук Л.И. Термоэлементы и термоэлектрические устройства: Справочник. - К.: Наук. думка. - 1979. - 768 с. 2. Коленко Е.А. Термоэлектрические охлаждающие приборы. - Л.: Наука, 1967. - 283 с. 3. Патент на корисну модель UA 8462. Прилад для лікування шкіри // Анатичук Л.І., Кушнерик Л.Я. - 2005. 4. Patent US 5097828. Thermoelectric therapy device // Richard Deutsch. - 1992. 5. Patent US 3133539. Thermoelectric medical instrument // Eidus William. - 1964. 6. Patent GB 2286660. Peltier effect cooling apparatus for treating diseased or injured tissue // David Thorner. - 1995. 7. Patent DE 10147563. Die folgenden angaben sind den vom anmelder eingereichten unterlagen entnommen // Maurer Marcus. - 2003. 8. Patent US 6017337. Cryoprobe based on a Peltier module // Luc Pira. - 2000. 2 UA 107753 U 9. Заявка на корисну модель № 201508371 від 25.08.2015 p. Термоелектричний прилад для лікування захворювань шкіри // Анатичук Л.І., Кобилянський P.P., Каденюк Т.Я. / Інститут термоелектрики. - 2015. 5 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ Термоелектричний прилад для косметології, що складається з блока живлення, блока охолодження з камерою на основі термоелектричних модулів Пельтьє та комплекту робочих інструментів, який відрізняється тим, що робочий інструмент містить ємність з отвором, в якому розміщена кулька, що, обертаючись навколо свого центра мас, переносить рідку лікарську речовину з ємності на поверхню шкіри людини. Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
