Зволожувальний розчин для плоского офсетного друку

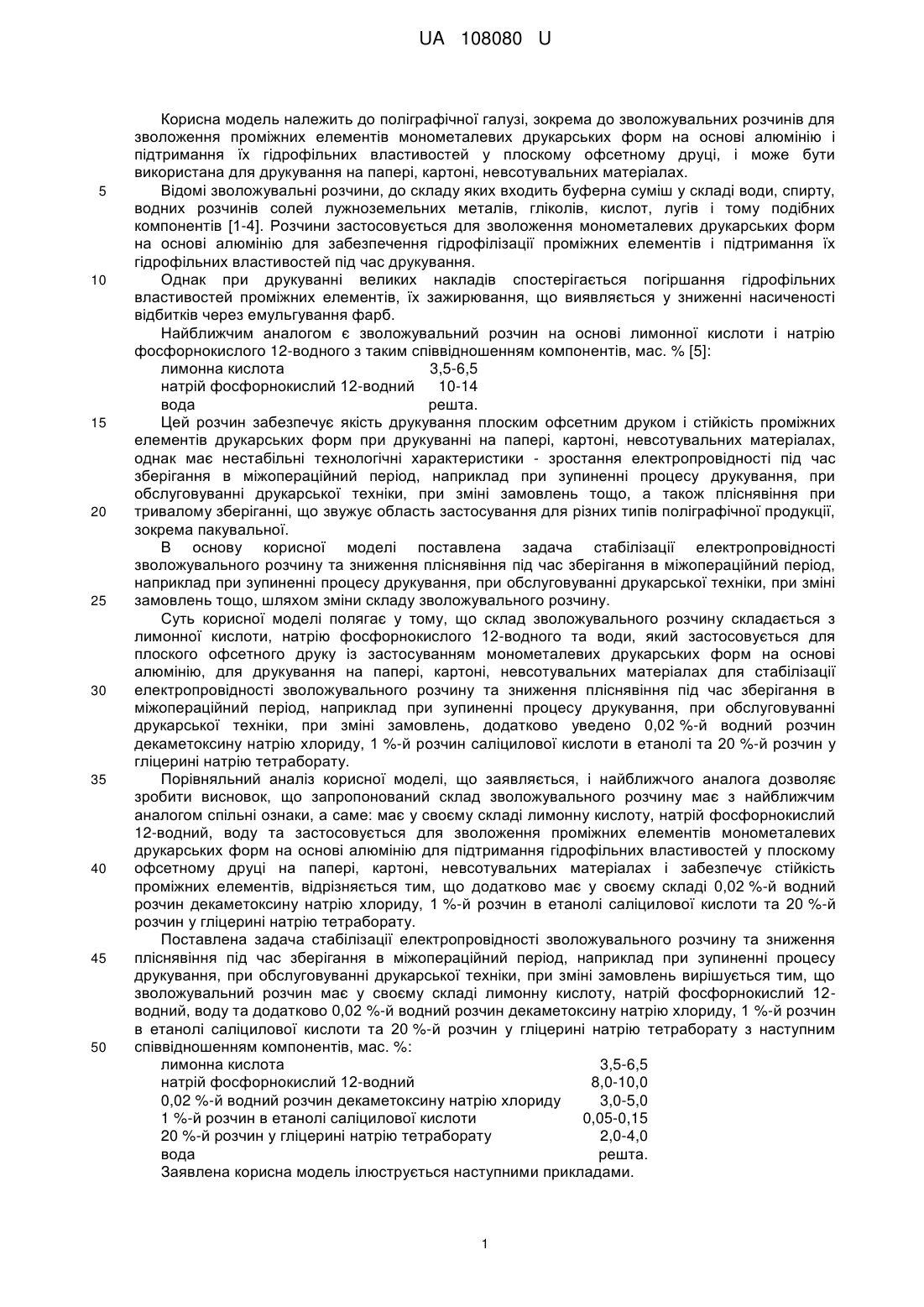

Реферат: Зволожувальний розчин для плоского офсетного друку має у своєму складі лимонну кислоту, натрій фосфорнокислий 12-водний, воду. Також розчин додатково має у своєму складі 0,02 %-й водний розчин декаметоксину натрію хлориду, 1 %-й розчин в етанолі саліцилової кислоти та 20 %-й розчин у гліцерині натрію тетраборату. UA 108080 U (12) UA 108080 U UA 108080 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до поліграфічної галузі, зокрема до зволожувальних розчинів для зволоження проміжних елементів монометалевих друкарських форм на основі алюмінію і підтримання їх гідрофільних властивостей у плоскому офсетному друці, і може бути використана для друкування на папері, картоні, невсотувальних матеріалах. Відомі зволожувальні розчини, до складу яких входить буферна суміш у складі води, спирту, водних розчинів солей лужноземельних металів, гліколів, кислот, лугів і тому подібних компонентів [1-4]. Розчини застосовується для зволоження монометалевих друкарських форм на основі алюмінію для забезпечення гідрофілізації проміжних елементів і підтримання їх гідрофільних властивостей під час друкування. Однак при друкуванні великих накладів спостерігається погіршання гідрофільних властивостей проміжних елементів, їх зажирювання, що виявляється у зниженні насиченості відбитків через емульгування фарб. Найближчим аналогом є зволожувальний розчин на основі лимонної кислоти і натрію фосфорнокислого 12-водного з таким співвідношенням компонентів, мас. % [5]: лимонна кислота 3,5-6,5 натрій фосфорнокислий 12-водний 10-14 вода решта. Цей розчин забезпечує якість друкування плоским офсетним друком і стійкість проміжних елементів друкарських форм при друкуванні на папері, картоні, невсотувальних матеріалах, однак має нестабільні технологічні характеристики - зростання електропровідності під час зберігання в міжопераційний період, наприклад при зупиненні процесу друкування, при обслуговуванні друкарської техніки, при зміні замовлень тощо, а також пліснявіння при тривалому зберіганні, що звужує область застосування для різних типів поліграфічної продукції, зокрема пакувальної. В основу корисної моделі поставлена задача стабілізації електропровідності зволожувального розчину та зниження пліснявіння під час зберігання в міжопераційний період, наприклад при зупиненні процесу друкування, при обслуговуванні друкарської техніки, при зміні замовлень тощо, шляхом зміни складу зволожувального розчину. Суть корисної моделі полягає у тому, що склад зволожувального розчину складається з лимонної кислоти, натрію фосфорнокислого 12-водного та води, який застосовується для плоского офсетного друку із застосуванням монометалевих друкарських форм на основі алюмінію, для друкування на папері, картоні, невсотувальних матеріалах для стабілізації електропровідності зволожувального розчину та зниження пліснявіння під час зберігання в міжопераційний період, наприклад при зупиненні процесу друкування, при обслуговуванні друкарської техніки, при зміні замовлень, додатково уведено 0,02 %-й водний розчин декаметоксину натрію хлориду, 1 %-й розчин саліцилової кислоти в етанолі та 20 %-й розчин у гліцерині натрію тетраборату. Порівняльний аналіз корисної моделі, що заявляється, і найближчого аналога дозволяє зробити висновок, що запропонований склад зволожувального розчину має з найближчим аналогом спільні ознаки, а саме: має у своєму складі лимонну кислоту, натрій фосфорнокислий 12-водний, воду та застосовується для зволоження проміжних елементів монометалевих друкарських форм на основі алюмінію для підтримання гідрофільних властивостей у плоскому офсетному друці на папері, картоні, невсотувальних матеріалах і забезпечує стійкість проміжних елементів, відрізняється тим, що додатково має у своєму складі 0,02 %-й водний розчин декаметоксину натрію хлориду, 1 %-й розчин в етанолі саліцилової кислоти та 20 %-й розчин у гліцерині натрію тетраборату. Поставлена задача стабілізації електропровідності зволожувального розчину та зниження пліснявіння під час зберігання в міжопераційний період, наприклад при зупиненні процесу друкування, при обслуговуванні друкарської техніки, при зміні замовлень вирішується тим, що зволожувальний розчин має у своєму складі лимонну кислоту, натрій фосфорнокислий 12водний, воду та додатково 0,02 %-й водний розчин декаметоксину натрію хлориду, 1 %-й розчин в етанолі саліцилової кислоти та 20 %-й розчин у гліцерині натрію тетраборату з наступним співвідношенням компонентів, мас. %: лимонна кислота 3,5-6,5 натрій фосфорнокислий 12-водний 8,0-10,0 0,02 %-й водний розчин декаметоксину натрію хлориду 3,0-5,0 1 %-й розчин в етанолі саліцилової кислоти 0,05-0,15 20 %-й розчин у гліцерині натрію тетраборату 2,0-4,0 вода решта. Заявлена корисна модель ілюструється наступними прикладами. 1 UA 108080 U 5 10 Приклад 1. Зважують рецептурну кількість складників з точністю до 0,001 г у наступному співвідношенні компонентів, мас. % (див. табл. 1): лимонна кислота 3,5-6,5 натрій фосфорнокислий 12-водний 8,0-10,0 0,02 %-й водний розчин декаметоксину натрію хлориду 3,0-5,0 1 %-й розчин в етанолі саліцилової кислоти 0,05-0,15 20 %-й розчин у гліцерині натрію тетраборату 2,0-4,0 вода 77,45-81,35. Розчин готують шляхом перемішування в скляній посудині натрію фосфорнокислого 12водного у 500 мл гарячої (60 °C) води до повного розчинення, потім додають лимонну кислоту до повного розчинення перемішуванням. В охолоджений до кімнатної температури (21-25 °C) розчин поступово, перемішуючи, додають 0,02 %-й водний розчин декаметоксину натрію хлориду, 1 %-й розчин в етанолі саліцилової кислоти, 20 %-й розчин у гліцерині натрію тетраборату, потім додають воду до 1000 мл. Підготовку зволожувального розчину для друку здійснювали шляхом розведення отриманої суміші з водою в пропорції 1:20 до встановлення рН в межах 4,5-5,5. Вимірювання рН здійснювали рН-метром марки 150 МИ. Таблиця 1 Кількість за мас. % співвідношення компонентів за прикладами Компонент 1 лимонна кислота натрій фосфорнокислий 12-водний 0,02 %-й водний розчин декаметоксину натрію хлориду 1 %-й розчин в етанолі саліцилової кислоти 20 %-й розчин у гліцерині натрію тетраборату вода 15 20 25 30 2 3,5 8,0 3,0 0,15 4,0 81,35 4,0 10,0 4,0 0,1 3,0 78,9 Приклади 4 (найближчий 3 аналог) 6,5 6,5 9,0 14,0 5,0 0,05 2,0 77,45 79,5 Вимірювання електропровідності зволожувального розчину здійснювали за допомогою кондуктометра EZODO cond 5021 з точністю вимірювання ±2 % від виміряного значення в діапазоні 0-9990 мкмС/см у момент приготування та послідовно контролюючи показники упродовж зберігання 72; 240; 360 год. За результат приймали середнє арифметичне 10 паралельних вимірів. Зміну показника електропровідності характеризували різницею визначених даних упродовж зберігання 72; 240; 360 год. у порівнянні з первинними. Контроль появи пліснявіння визначали за зміною коефіцієнта пропускання як відсоток від первинного значення розчинів, який вимірювали у фотоколориметрі КФК-2 у момент приготування та послідовно контролюючи показник упродовж зберігання 72; 240; 360 год. За результат приймали середнє арифметичне 10 паралельних вимірів. Результати випробувань наведено в табл. 2. Приклад 2. Зважують рецептурну кількість складників з точністю до 0,001 г у співвідношенні компонентів, що наведено в табл. 1. Далі за прикладом 1. Приклад 3. Зважують рецептурну кількість складників з точністю до 0,001 г у співвідношенні компонентів, що наведено в табл. 1. Далі за прикладом 1. Приклад 4. Зважують рецептурну кількість складників з точністю до 0,001 г за найближчим аналогом у співвідношенні компонентів, що наведено в табл. 1. Вимірювання показників проводили за прикладом 1. Таблиця 2 Результати вимірювання показників Приклади Найменування показника 1 1. Підвищення електропровідності на мкмС/см, упродовж зберігання: 2 2 3 4 (найближчий аналог) UA 108080 U Продовження таблиці 2 - 72 год. - 240 год. - 360 год. 2. Зміна коефіцієнта пропускання, % від первинного упродовж зберігання: - 72 год. - 240 год. - 360 год. 5 10 15 20 0 0 10 0 4 4 0 5 8 50 90 120 0 0 0 0 0 0 0 0 0 10 10 10 Аналіз наведених у табл. 2 даних свідчить, що уведення до складу зволожувального розчину додатково 0,02 %-го водного розчину декаметоксину натрію хлориду, 1 %-го розчину в етанолі саліцилової кислоти та 20 %-го розчину у гліцерині натрію тетраборату забезпечує стабілізацію електропровідності зволожувального розчину упродовж 360 годин і в 5 разів підвищує час зберігання в міжопераційний період, що сприяє підвищенню продуктивності виробництва пакувальної та поліграфічної продукції. Джерела інформації: 1. Патент Японії № JP2006248018. Dampening water for lithographic printing. МПК В 41 N 3/08, В 41 N 3/00 / Chashi Yoshito та інші. - Заявл. 10.03.2005; № JP20050067113 20050310; опубл. 21.09.2006. 2. Патент Японії № JP2000141940. Dampening liquid for offset printing. МПК В 41 N 3/08 / Fujioka Ryoji / Seijo Graphic Art. - Заявл. 11.09.1998; № JP19980318058; опубл. 23.05.2000. 3. Лабинский В.С. Печатающие и пробельные элементы форм офсетной плоской печати / В.С. Лабинский, О.Ф. Розум. - К.: Реклама, 1989. - С. 18-19. 4. А.С. СССР № SU1567395. Увлажняющий раствор для офсетных печатных форм. MПK В41 М 1/06, В 41N 3/08 / Добрицына Р.И., Горшкова А.Г., Шишлянникова Г.А. / ВНИИ комплексных проблем полиграфии. - Заявл. 18.05.1988; № 4452376/30-12; опубл. 30.05.1990. 5. Патент России № RU2478482. Концентрат увлажняющего раствора для офсетной печати. МПК В 41N 3/08, В 41М 1/06 Макаров С.В. - Заявл. 30.11.2011; № 2011148809/12; опубл. 10.04.2013. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 Зволожувальний розчин для плоского офсетного друку, що має у своєму складі лимонну кислоту, натрій фосфорнокислий 12-водний, воду, який відрізняється тим, що додатково має у своєму складі 0,02 %-й водний розчин декаметоксину натрію хлориду, 1 %-й розчин в етанолі саліцилової кислоти та 20 %-й розчин у гліцерині натрію тетраборату з наступним співвідношенням компонентів, мас. %: лимонна кислота 3,5-6,5 натрій фосфорнокислий 128,0-10,0 водний 0,02 %-й водний розчин 3,0-5,0 декаметоксину натрію хлориду 1 %-й розчин в етанолі 0,05-0,15 саліцилової кислоти 20 %-й розчин у гліцерині 2,0-4,0 натрію тетраборату вода решта. Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
