Тара для тимчасового зберігання та транспортування живих гідробіонтів

Номер патенту: 108081

Опубліковано: 24.06.2016

Автор: Ткаченко Василь Іванович

Завантажити PDF файл.

Формула / Реферат

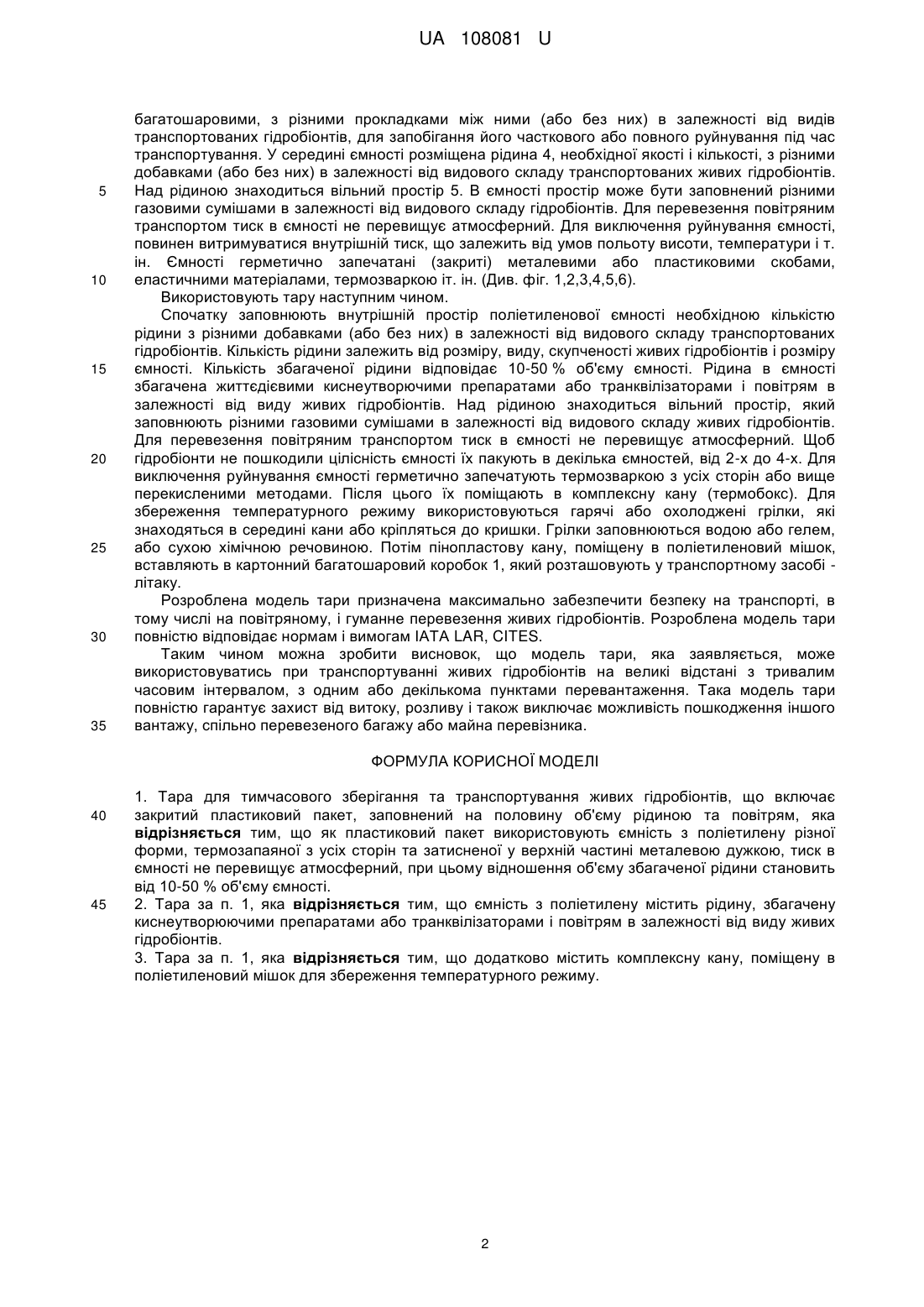

1. Тара для тимчасового зберігання та транспортування живих гідробіонтів, що включає закритий пластиковий пакет, заповнений на половину об'єму рідиною та повітрям, яка відрізняється тим, що як пластиковий пакет використовують ємність з поліетилену різної форми, термозапаяної з усіх сторін та затисненої у верхній частині металевою дужкою, тиск в ємності не перевищує атмосферний, при цьому відношення об'єму збагаченої рідини становить від 10-50 % об'єму ємності.

2. Тара за п. 1, яка відрізняється тим, що ємність з поліетилену містить рідину, збагачену киснеутворюючими препаратами або транквілізаторами і повітрям в залежності від виду живих гідробіонтів.

3. Тара за п. 1, яка відрізняється тим, що додатково містить комплексну кану, поміщену в поліетиленовий мішок для збереження температурного режиму.

Текст

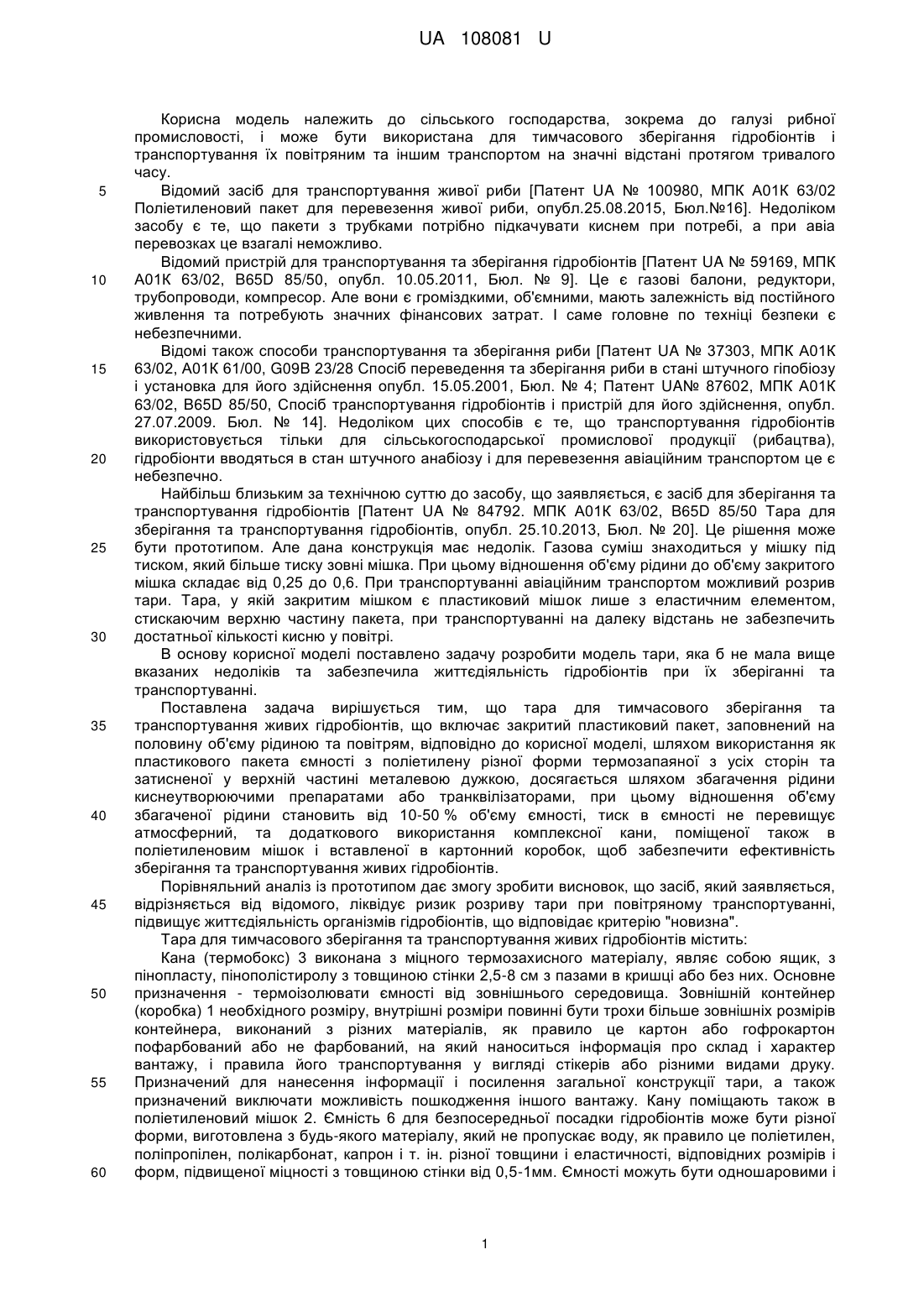

Реферат: UA 108081 U UA 108081 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до сільського господарства, зокрема до галузі рибної промисловості, і може бути використана для тимчасового зберігання гідробіонтів і транспортування їх повітряним та іншим транспортом на значні відстані протягом тривалого часу. Відомий засіб для транспортування живої риби [Патент UA № 100980, МПК А01К 63/02 Поліетиленовий пакет для перевезення живої риби, опубл.25.08.2015, Бюл.№16]. Недоліком засобу є те, що пакети з трубками потрібно підкачувати киснем при потребі, а при авіа перевозках це взагалі неможливо. Відомий пристрій для транспортування та зберігання гідробіонтів [Патент UA № 59169, МПК А01К 63/02, B65D 85/50, опубл. 10.05.2011, Бюл. № 9]. Це є газові балони, редуктори, трубопроводи, компресор. Але вони є громіздкими, об'ємними, мають залежність від постійного живлення та потребують значних фінансових затрат. І саме головне по техніці безпеки є небезпечними. Відомі також способи транспортування та зберігання риби [Патент UA № 37303, МПК А01К 63/02, А01К 61/00, G09B 23/28 Спосіб переведення та зберігання риби в стані штучного гіпобіозу і установка для його здійснення опубл. 15.05.2001, Бюл. № 4; Патент UA№ 87602, МПК А01К 63/02, B65D 85/50, Спосіб транспортування гідробіонтів і пристрій для його здійснення, опубл. 27.07.2009. Бюл. № 14]. Недоліком цих способів є те, що транспортування гідробіонтів використовується тільки для сільськогосподарської промислової продукції (рибацтва), гідробіонти вводяться в стан штучного анабіозу і для перевезення авіаційним транспортом це є небезпечно. Найбільш близьким за технічною суттю до засобу, що заявляється, є засіб для зберігання та транспортування гідробіонтів [Патент UA № 84792. МПК А01К 63/02, B65D 85/50 Тара для зберігання та транспортування гідробіонтів, опубл. 25.10.2013, Бюл. № 20]. Це рішення може бути прототипом. Але дана конструкція має недолік. Газова суміш знаходиться у мішку під тиском, який більше тиску зовні мішка. При цьому відношення об'єму рідини до об'єму закритого мішка складає від 0,25 до 0,6. При транспортуванні авіаційним транспортом можливий розрив тари. Тара, у якій закритим мішком є пластиковий мішок лише з еластичним елементом, стискаючим верхню частину пакета, при транспортуванні на далеку відстань не забезпечить достатньої кількості кисню у повітрі. В основу корисної моделі поставлено задачу розробити модель тари, яка б не мала вище вказаних недоліків та забезпечила життєдіяльність гідробіонтів при їх зберіганні та транспортуванні. Поставлена задача вирішується тим, що тара для тимчасового зберігання та транспортування живих гідробіонтів, що включає закритий пластиковий пакет, заповнений на половину об'єму рідиною та повітрям, відповідно до корисної моделі, шляхом використання як пластикового пакета ємності з поліетилену різної форми термозапаяної з усіх сторін та затисненої у верхній частині металевою дужкою, досягається шляхом збагачення рідини киснеутворюючими препаратами або транквілізаторами, при цьому відношення об'єму збагаченої рідини становить від 10-50 % об'єму ємності, тиск в ємності не перевищує атмосферний, та додаткового використання комплексної кани, поміщеної також в поліетиленовим мішок і вставленої в картонний коробок, щоб забезпечити ефективність зберігання та транспортування живих гідробіонтів. Порівняльний аналіз із прототипом дає змогу зробити висновок, що засіб, який заявляється, відрізняється від відомого, ліквідує ризик розриву тари при повітряному транспортуванні, підвищує життєдіяльність організмів гідробіонтів, що відповідає критерію "новизна". Тара для тимчасового зберігання та транспортування живих гідробіонтів містить: Кана (термобокс) 3 виконана з міцного термозахисного матеріалу, являє собою ящик, з пінопласту, пінополістиролу з товщиною стінки 2,5-8 см з пазами в кришці або без них. Основне призначення - термоізолювати ємності від зовнішнього середовища. Зовнішній контейнер (коробка) 1 необхідного розміру, внутрішні розміри повинні бути трохи більше зовнішніх розмірів контейнера, виконаний з різних матеріалів, як правило це картон або гофрокартон пофарбований або не фарбований, на який наноситься інформація про склад і характер вантажу, і правила його транспортування у вигляді стікерів або різними видами друку. Призначений для нанесення інформації і посилення загальної конструкції тари, а також призначений виключати можливість пошкодження іншого вантажу. Кану поміщають також в поліетиленовий мішок 2. Ємність 6 для безпосередньої посадки гідробіонтів може бути різної форми, виготовлена з будь-якого матеріалу, який не пропускає воду, як правило це поліетилен, поліпропілен, полікарбонат, капрон і т. ін. різної товщини і еластичності, відповідних розмірів і форм, підвищеної міцності з товщиною стінки від 0,5-1мм. Ємності можуть бути одношаровими і 1 UA 108081 U 5 10 15 20 25 30 35 багатошаровими, з різними прокладками між ними (або без них) в залежності від видів транспортованих гідробіонтів, для запобігання його часткового або повного руйнування під час транспортування. У середині ємності розміщена рідина 4, необхідної якості і кількості, з різними добавками (або без них) в залежності від видового складу транспортованих живих гідробіонтів. Над рідиною знаходиться вільний простір 5. В ємності простір може бути заповнений різними газовими сумішами в залежності від видового складу гідробіонтів. Для перевезення повітряним транспортом тиск в ємності не перевищує атмосферний. Для виключення руйнування ємності, повинен витримуватися внутрішній тиск, що залежить від умов польоту висоти, температури і т. ін. Ємності герметично запечатані (закриті) металевими або пластиковими скобами, еластичними матеріалами, термозваркою іт. ін. (Див. фіг. 1,2,3,4,5,6). Використовують тару наступним чином. Спочатку заповнюють внутрішній простір поліетиленової ємності необхідною кількістю рідини з різними добавками (або без них) в залежності від видового складу транспортованих гідробіонтів. Кількість рідини залежить від розміру, виду, скупченості живих гідробіонтів і розміру ємності. Кількість збагаченої рідини відповідає 10-50 % об'єму ємності. Рідина в ємності збагачена життєдієвими киснеутворючими препаратами або транквілізаторами і повітрям в залежності від виду живих гідробіонтів. Над рідиною знаходиться вільний простір, який заповнюють різними газовими сумішами в залежності від видового складу живих гідробіонтів. Для перевезення повітряним транспортом тиск в ємності не перевищує атмосферний. Щоб гідробіонти не пошкодили цілісність ємності їх пакують в декілька ємностей, від 2-х до 4-х. Для виключення руйнування ємності герметично запечатують термозваркою з усіх сторін або вище перекисленими методами. Після цього їх поміщають в комплексну кану (термобокс). Для збереження температурного режиму використовуються гарячі або охолоджені грілки, які знаходяться в середині кани або кріпляться до кришки. Грілки заповнюються водою або гелем, або сухою хімічною речовиною. Потім пінопластову кану, поміщену в поліетиленовий мішок, вставляють в картонний багатошаровий коробок 1, який розташовують у транспортному засобі літаку. Розроблена модель тари призначена максимально забезпечити безпеку на транспорті, в тому числі на повітряному, і гуманне перевезення живих гідробіонтів. Розроблена модель тари повністю відповідає нормам і вимогам ІАТА LAR, CITES. Таким чином можна зробити висновок, що модель тари, яка заявляється, може використовуватись при транспортуванні живих гідробіонтів на великі відстані з тривалим часовим інтервалом, з одним або декількома пунктами перевантаження. Така модель тари повністю гарантує захист від витоку, розливу і також виключає можливість пошкодження іншого вантажу, спільно перевезеного багажу або майна перевізника. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 1. Тара для тимчасового зберігання та транспортування живих гідробіонтів, що включає закритий пластиковий пакет, заповнений на половину об'єму рідиною та повітрям, яка відрізняється тим, що як пластиковий пакет використовують ємність з поліетилену різної форми, термозапаяної з усіх сторін та затисненої у верхній частині металевою дужкою, тиск в ємності не перевищує атмосферний, при цьому відношення об'єму збагаченої рідини становить від 10-50 % об'єму ємності. 2. Тара за п. 1, яка відрізняється тим, що ємність з поліетилену містить рідину, збагачену киснеутворюючими препаратами або транквілізаторами і повітрям в залежності від виду живих гідробіонтів. 3. Тара за п. 1, яка відрізняється тим, що додатково містить комплексну кану, поміщену в поліетиленовий мішок для збереження температурного режиму. 2 UA 108081 U 3 UA 108081 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4

Дивитися

Додаткова інформація

МПК / Мітки

МПК: A01K 63/02

Мітки: зберігання, гідробіонтів, транспортування, тимчасового, живих, тара
