Магнітний ключ із змінним кодом

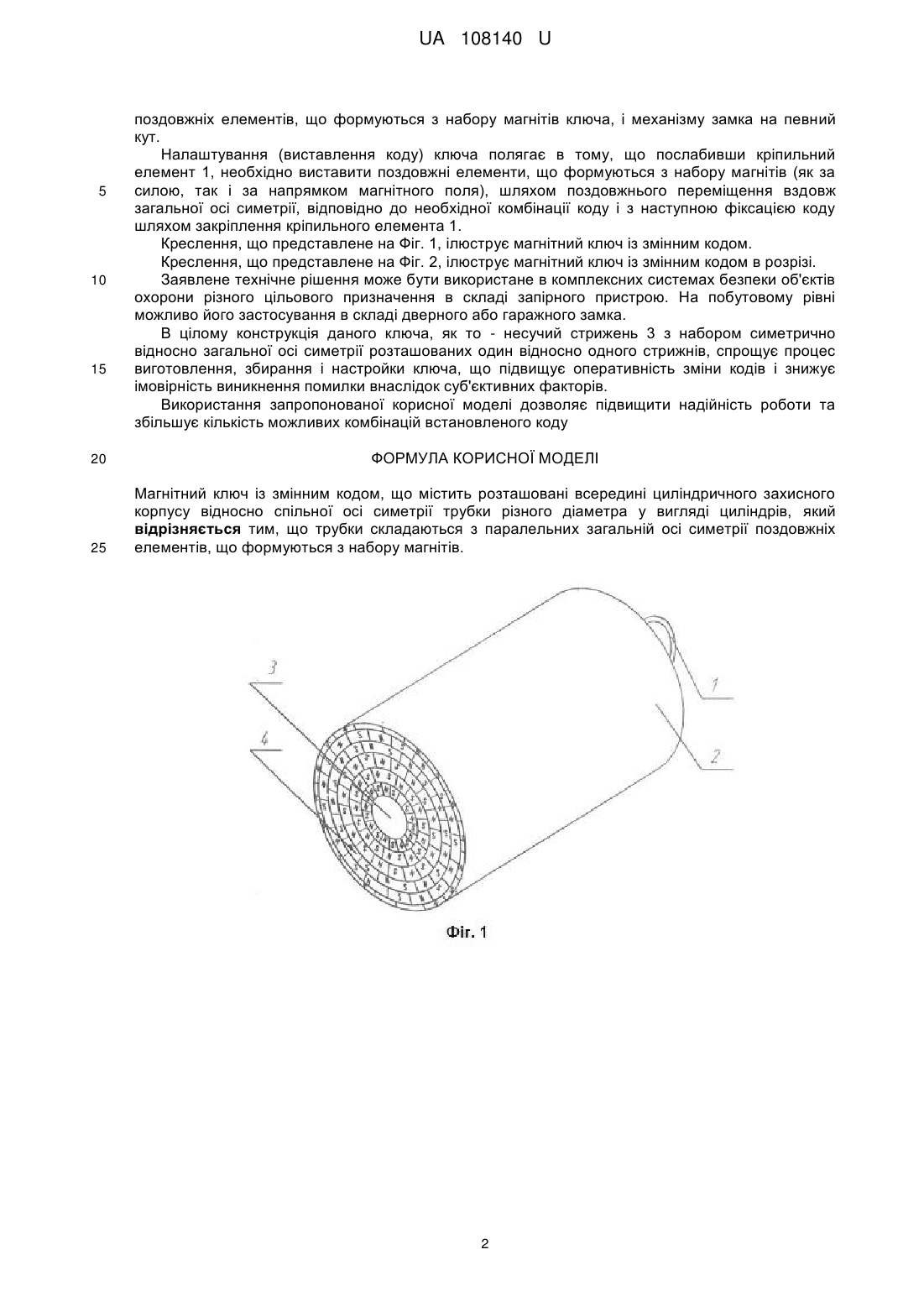

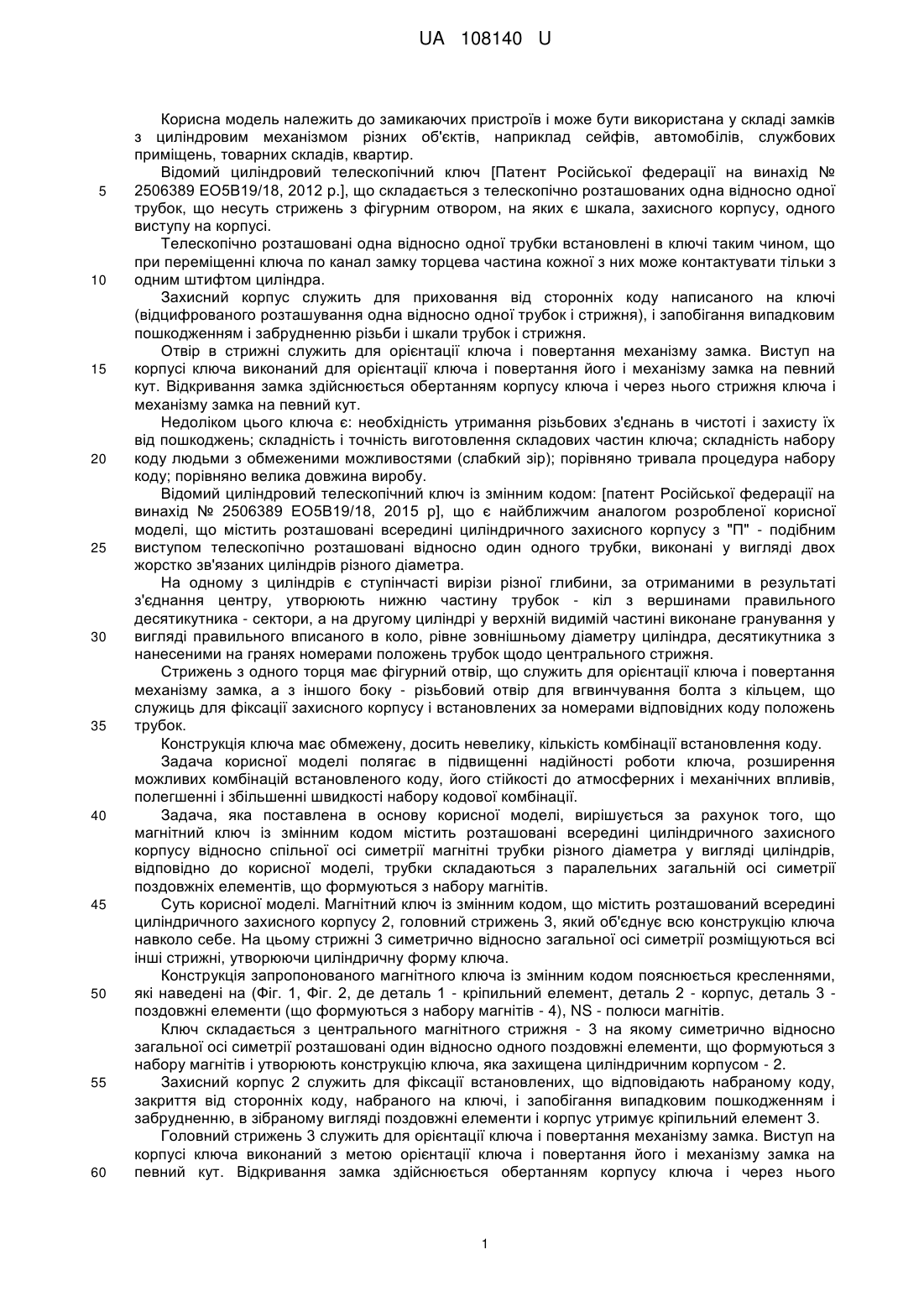

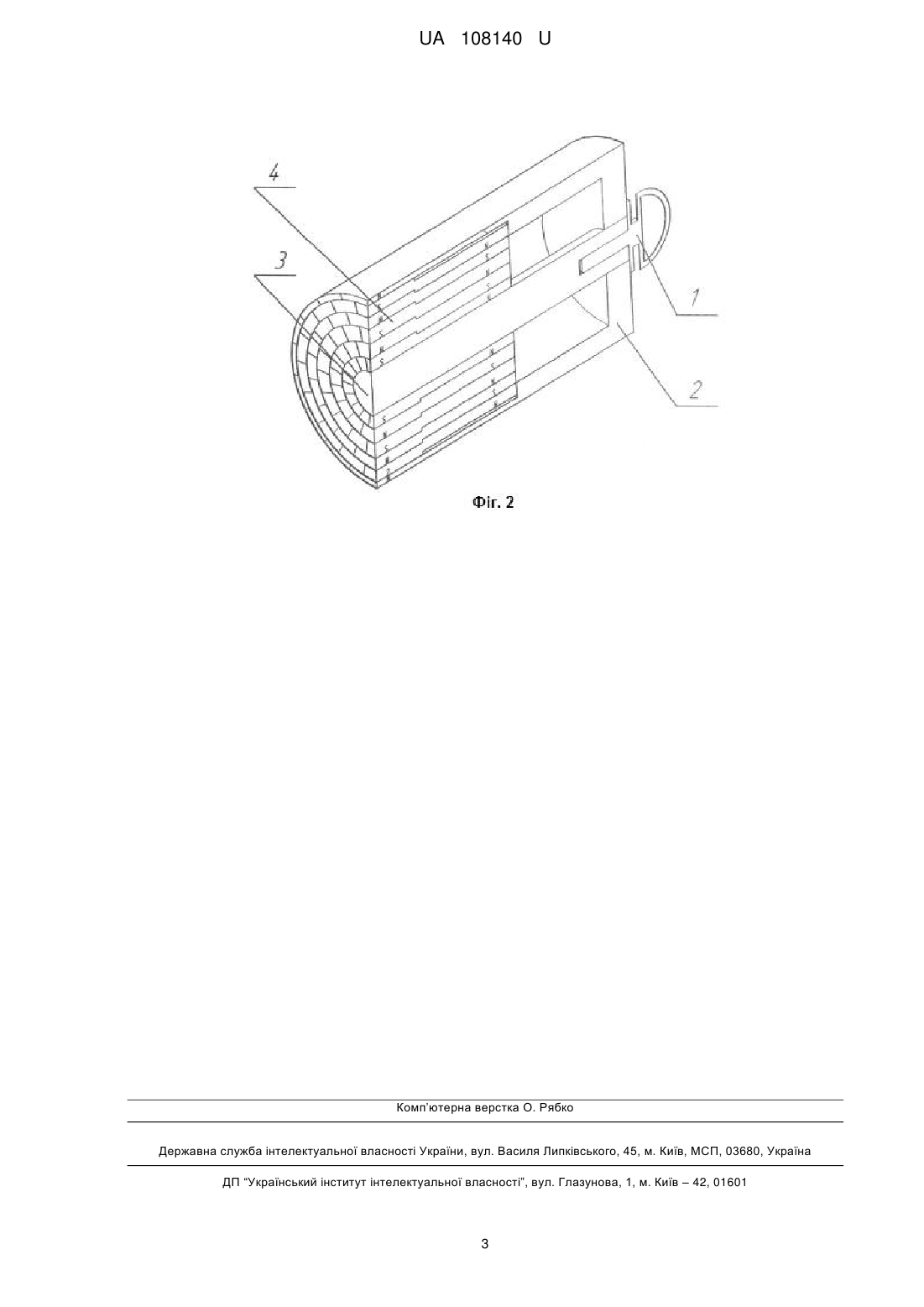

Реферат: Магнітний ключ із змінним кодом містить розташовані всередині циліндричного захисного корпусу відносно спільної осі симетрії трубки різного діаметра у вигляді циліндрів. Трубки складаються з паралельних загальній осі симетрії поздовжніх елементів, що формуються з набору магнітів. UA 108140 U (54) МАГНІТНИЙ КЛЮЧ ІЗ ЗМІННИМ КОДОМ UA 108140 U UA 108140 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до замикаючих пристроїв і може бути використана у складі замків з циліндровим механізмом різних об'єктів, наприклад сейфів, автомобілів, службових приміщень, товарних складів, квартир. Відомий циліндровий телескопічний ключ [Патент Російської федерації на винахід № 2506389 ЕО5В19/18, 2012 p.], що складається з телескопічно розташованих одна відносно одної трубок, що несуть стрижень з фігурним отвором, на яких є шкала, захисного корпусу, одного виступу на корпусі. Телескопічно розташовані одна відносно одної трубки встановлені в ключі таким чином, що при переміщенні ключа по канал замку торцева частина кожної з них може контактувати тільки з одним штифтом циліндра. Захисний корпус служить для приховання від сторонніх коду написаного на ключі (відцифрованого розташування одна відносно одної трубок і стрижня), і запобігання випадковим пошкодженням і забрудненню різьби і шкали трубок і стрижня. Отвір в стрижні служить для орієнтації ключа і повертання механізму замка. Виступ на корпусі ключа виконаний для орієнтації ключа і повертання його і механізму замка на певний кут. Відкривання замка здійснюється обертанням корпусу ключа і через нього стрижня ключа і механізму замка на певний кут. Недоліком цього ключа є: необхідність утримання різьбових з'єднань в чистоті і захисту їх від пошкоджень; складність і точність виготовлення складових частин ключа; складність набору коду людьми з обмеженими можливостями (слабкий зір); порівняно тривала процедура набору коду; порівняно велика довжина виробу. Відомий циліндровий телескопічний ключ із змінним кодом: [патент Російської федерації на винахід № 2506389 ЕО5В19/18, 2015 р], що є найближчим аналогом розробленої корисної моделі, що містить розташовані всередині циліндричного захисного корпусу з "П" - подібним виступом телескопічно розташовані відносно один одного трубки, виконані у вигляді двох жорстко зв'язаних циліндрів різного діаметра. На одному з циліндрів є ступінчасті вирізи різної глибини, за отриманими в результаті з'єднання центру, утворюють нижню частину трубок - кіл з вершинами правильного десятикутника - сектори, а на другому циліндрі у верхній видимій частині виконане гранування у вигляді правильного вписаного в коло, рівне зовнішньому діаметру циліндра, десятикутника з нанесеними на гранях номерами положень трубок щодо центрального стрижня. Стрижень з одного торця має фігурний отвір, що служить для орієнтації ключа і повертання механізму замка, а з іншого боку - різьбовий отвір для вгвинчування болта з кільцем, що служиць для фіксації захисного корпусу і встановлених за номерами відповідних коду положень трубок. Конструкція ключа має обмежену, досить невелику, кількість комбінації встановлення коду. Задача корисної моделі полягає в підвищенні надійності роботи ключа, розширення можливих комбінацій встановленого коду, його стійкості до атмосферних і механічних впливів, полегшенні і збільшенні швидкості набору кодової комбінації. Задача, яка поставлена в основу корисної моделі, вирішується за рахунок того, що магнітний ключ із змінним кодом містить розташовані всередині циліндричного захисного корпусу відносно спільної осі симетрії магнітні трубки різного діаметра у вигляді циліндрів, відповідно до корисної моделі, трубки складаються з паралельних загальній осі симетрії поздовжніх елементів, що формуються з набору магнітів. Суть корисної моделі. Магнітний ключ із змінним кодом, що містить розташований всередині циліндричного захисного корпусу 2, головний стрижень 3, який об'єднує всю конструкцію ключа навколо себе. На цьому стрижні 3 симетрично відносно загальної осі симетрії розміщуються всі інші стрижні, утворюючи циліндричну форму ключа. Конструкція запропонованого магнітного ключа із змінним кодом пояснюється кресленнями, які наведені на (Фіг. 1, Фіг. 2, де деталь 1 - кріпильний елемент, деталь 2 - корпус, деталь 3 поздовжні елементи (що формуються з набору магнітів - 4), NS - полюси магнітів. Ключ складається з центрального магнітного стрижня - 3 на якому симетрично відносно загальної осі симетрії розташовані один відносно одного поздовжні елементи, що формуються з набору магнітів і утворюють конструкцію ключа, яка захищена циліндричним корпусом - 2. Захисний корпус 2 служить для фіксації встановлених, що відповідають набраному коду, закриття від сторонніх коду, набраного на ключі, і запобігання випадковим пошкодженням і забрудненню, в зібраному вигляді поздовжні елементи і корпус утримує кріпильний елемент 3. Головний стрижень 3 служить для орієнтації ключа і повертання механізму замка. Виступ на корпусі ключа виконаний з метою орієнтації ключа і повертання його і механізму замка на певний кут. Відкривання замка здійснюється обертанням корпусу ключа і через нього 1 UA 108140 U 5 10 15 поздовжніх елементів, що формуються з набору магнітів ключа, і механізму замка на певний кут. Налаштування (виставлення коду) ключа полягає в тому, що послабивши кріпильний елемент 1, необхідно виставити поздовжні елементи, що формуються з набору магнітів (як за силою, так і за напрямком магнітного поля), шляхом поздовжнього переміщення вздовж загальної осі симетрії, відповідно до необхідної комбінації коду і з наступною фіксацією коду шляхом закріплення кріпильного елемента 1. Креслення, що представлене на Фіг. 1, ілюструє магнітний ключ із змінним кодом. Креслення, що представлене на Фіг. 2, ілюструє магнітний ключ із змінним кодом в розрізі. Заявлене технічне рішення може бути використане в комплексних системах безпеки об'єктів охорони різного цільового призначення в складі запірного пристрою. На побутовому рівні можливо його застосування в складі дверного або гаражного замка. В цілому конструкція даного ключа, як то - несучий стрижень 3 з набором симетрично відносно загальної осі симетрії розташованих один відносно одного стрижнів, спрощує процес виготовлення, збирання і настройки ключа, що підвищує оперативність зміни кодів і знижує імовірність виникнення помилки внаслідок суб'єктивних факторів. Використання запропонованої корисної моделі дозволяє підвищити надійність роботи та збільшує кількість можливих комбінацій встановленого коду 20 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 Магнітний ключ із змінним кодом, що містить розташовані всередині циліндричного захисного корпусу відносно спільної осі симетрії трубки різного діаметра у вигляді циліндрів, який відрізняється тим, що трубки складаються з паралельних загальній осі симетрії поздовжніх елементів, що формуються з набору магнітів. 2 UA 108140 U Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
