Вітрова машина

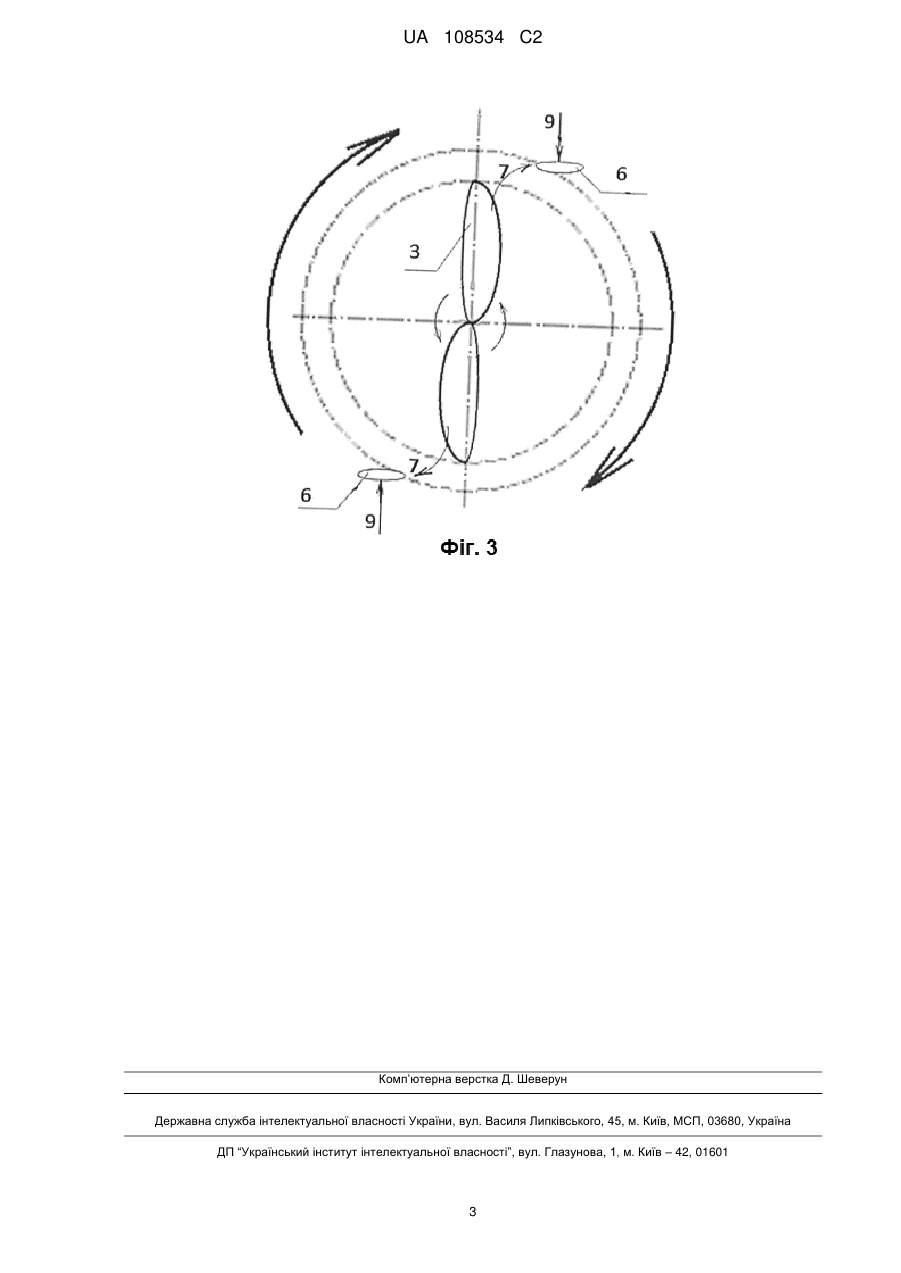

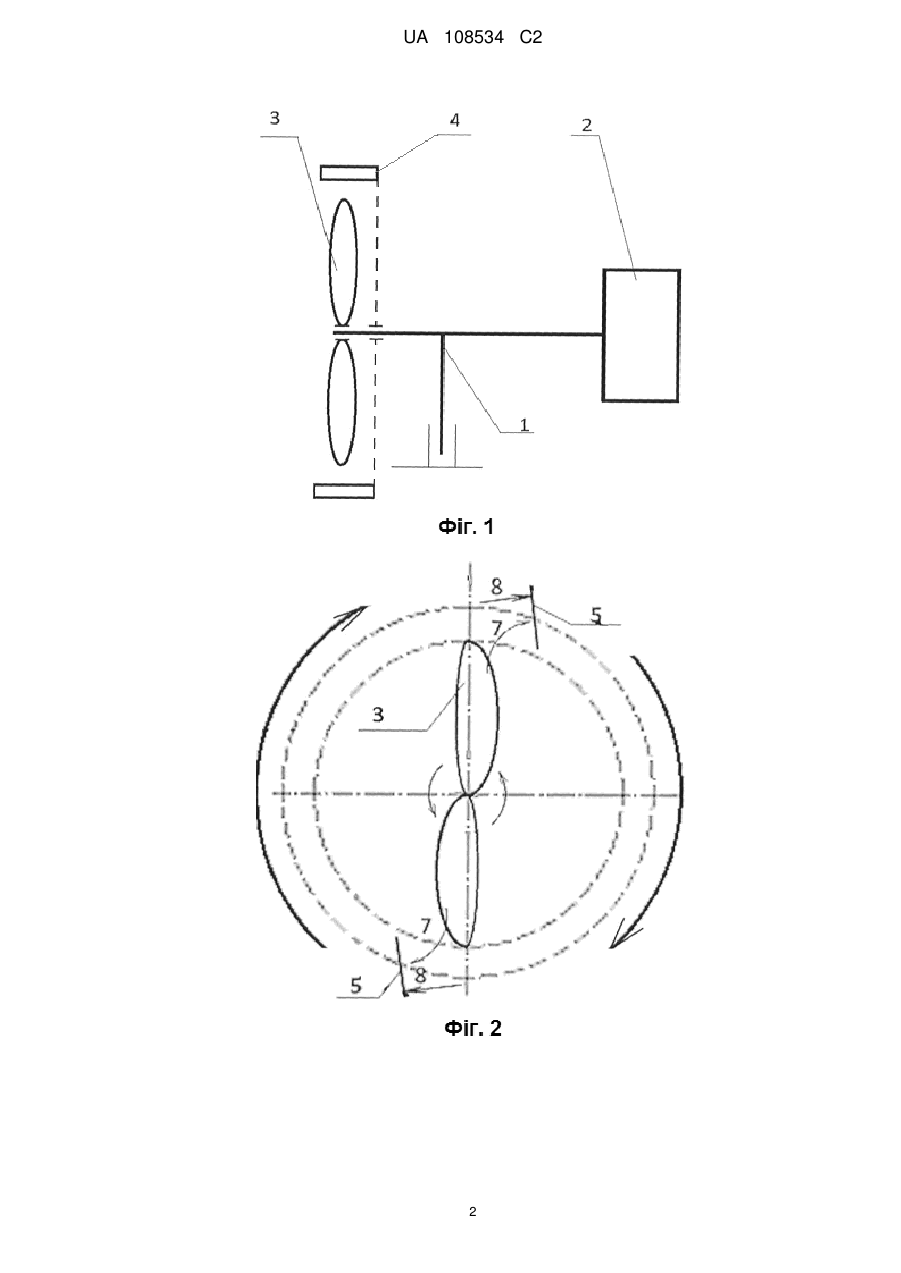

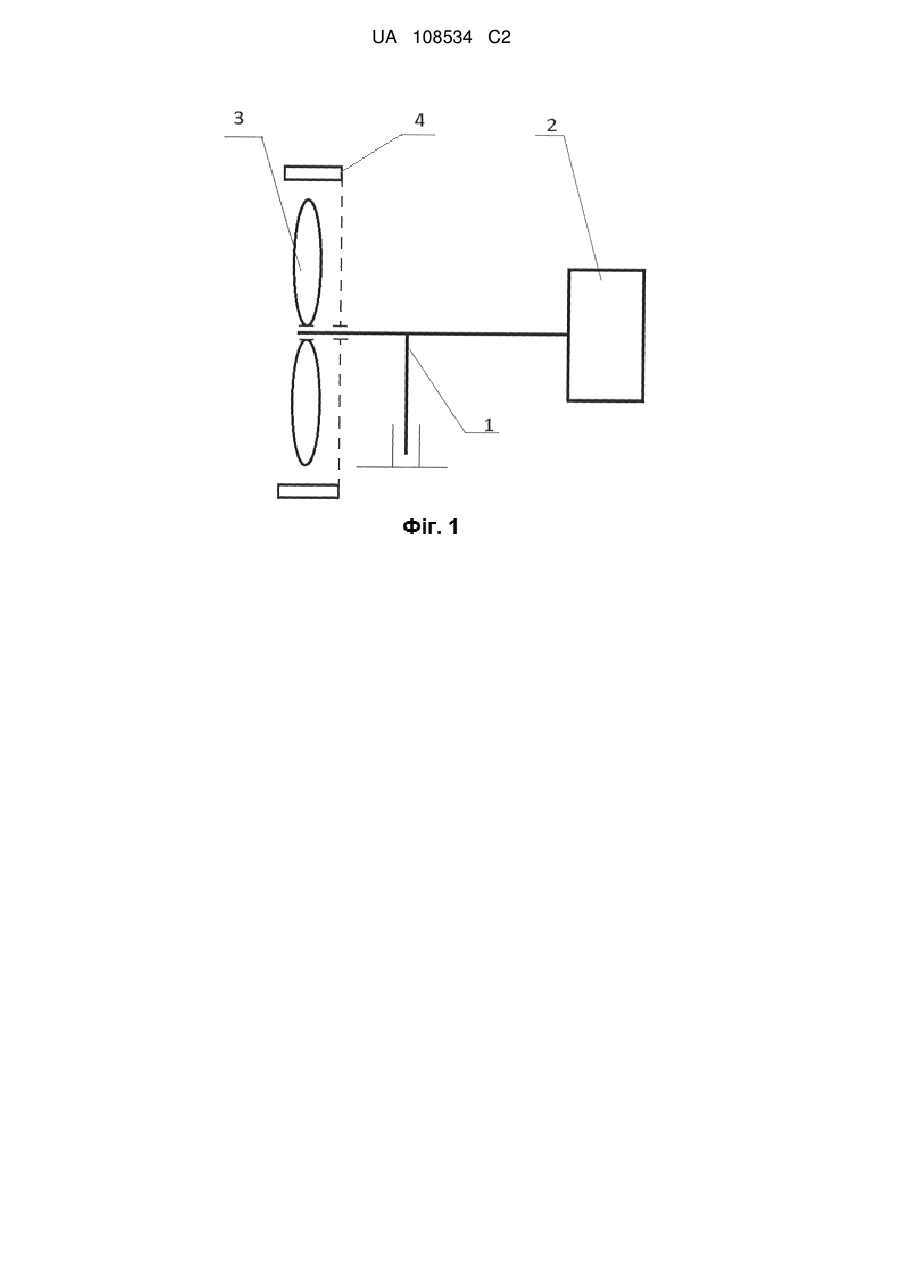

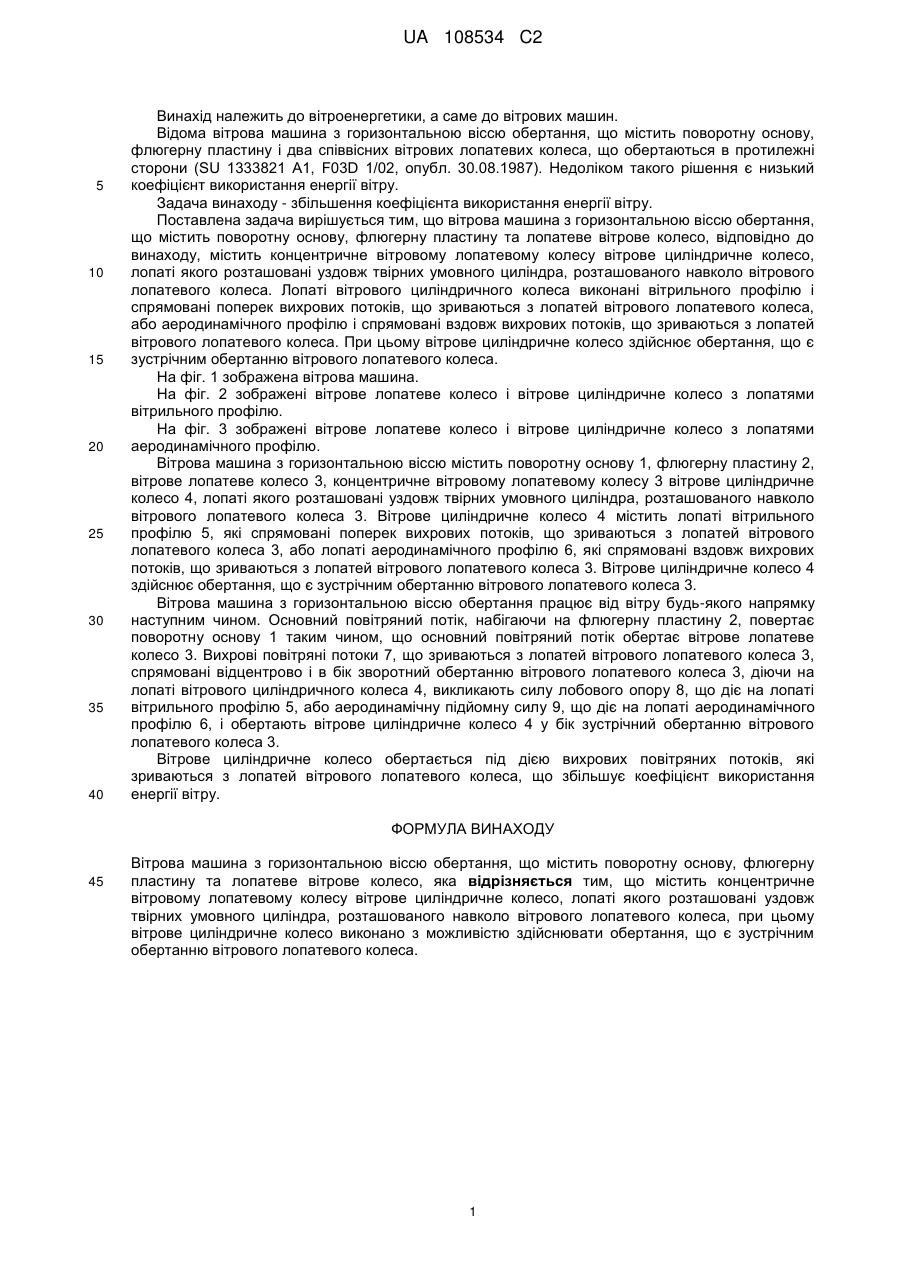

Реферат: Винахід належить до вітроенергетики, а саме до вітрових машин з горизонтальною віссю обертання. Вітрова машина містить поворотну основу, флюгерну пластину, лопатеве вітрове колесо та концентричне вітровому лопатевому колесу вітрове циліндричне колесо, лопаті якого розташовані уздовж твірних умовного циліндра, розташованого навколо вітрового лопатевого колеса. При цьому вітрове циліндричне колесо виконано з можливістю здійснювати обертання, що є зустрічним обертанню вітрового лопатевого колеса. Технічний результат винаходу полягає у збільшенні коефіцієнта використання енергії вітру. UA 108534 C2 (12) UA 108534 C2 UA 108534 C2 5 10 15 20 25 30 35 40 Винахід належить до вітроенергетики, а саме до вітрових машин. Відома вітрова машина з горизонтальною віссю обертання, що містить поворотну основу, флюгерну пластину і два співвісних вітрових лопатевих колеса, що обертаються в протилежні сторони (SU 1333821 A1, F03D 1/02, опубл. 30.08.1987). Недоліком такого рішення є низький коефіцієнт використання енергії вітру. Задача винаходу - збільшення коефіцієнта використання енергії вітру. Поставлена задача вирішується тим, що вітрова машина з горизонтальною віссю обертання, що містить поворотну основу, флюгерну пластину та лопатеве вітрове колесо, відповідно до винаходу, містить концентричне вітровому лопатевому колесу вітрове циліндричне колесо, лопаті якого розташовані уздовж твірних умовного циліндра, розташованого навколо вітрового лопатевого колеса. Лопаті вітрового циліндричного колеса виконані вітрильного профілю і спрямовані поперек вихрових потоків, що зриваються з лопатей вітрового лопатевого колеса, або аеродинамічного профілю і спрямовані вздовж вихрових потоків, що зриваються з лопатей вітрового лопатевого колеса. При цьому вітрове циліндричне колесо здійснює обертання, що є зустрічним обертанню вітрового лопатевого колеса. На фіг. 1 зображена вітрова машина. На фіг. 2 зображені вітрове лопатеве колесо і вітрове циліндричне колесо з лопатями вітрильного профілю. На фіг. 3 зображені вітрове лопатеве колесо і вітрове циліндричне колесо з лопатями аеродинамічного профілю. Вітрова машина з горизонтальною віссю містить поворотну основу 1, флюгерну пластину 2, вітрове лопатеве колесо 3, концентричне вітровому лопатевому колесу 3 вітрове циліндричне колесо 4, лопаті якого розташовані уздовж твірних умовного циліндра, розташованого навколо вітрового лопатевого колеса 3. Вітрове циліндричне колесо 4 містить лопаті вітрильного профілю 5, які спрямовані поперек вихрових потоків, що зриваються з лопатей вітрового лопатевого колеса 3, або лопаті аеродинамічного профілю 6, які спрямовані вздовж вихрових потоків, що зриваються з лопатей вітрового лопатевого колеса 3. Вітрове циліндричне колесо 4 здійснює обертання, що є зустрічним обертанню вітрового лопатевого колеса 3. Вітрова машина з горизонтальною віссю обертання працює від вітру будь-якого напрямку наступним чином. Основний повітряний потік, набігаючи на флюгерну пластину 2, повертає поворотну основу 1 таким чином, що основний повітряний потік обертає вітрове лопатеве колесо 3. Вихрові повітряні потоки 7, що зриваються з лопатей вітрового лопатевого колеса 3, спрямовані відцентрово і в бік зворотний обертанню вітрового лопатевого колеса 3, діючи на лопаті вітрового циліндричного колеса 4, викликають силу лобового опору 8, що діє на лопаті вітрильного профілю 5, або аеродинамічну підйомну силу 9, що діє на лопаті аеродинамічного профілю 6, і обертають вітрове циліндричне колесо 4 у бік зустрічний обертанню вітрового лопатевого колеса 3. Вітрове циліндричне колесо обертається під дією вихрових повітряних потоків, які зриваються з лопатей вітрового лопатевого колеса, що збільшує коефіцієнт використання енергії вітру. ФОРМУЛА ВИНАХОДУ 45 Вітрова машина з горизонтальною віссю обертання, що містить поворотну основу, флюгерну пластину та лопатеве вітрове колесо, яка відрізняється тим, що містить концентричне вітровому лопатевому колесу вітрове циліндричне колесо, лопаті якого розташовані уздовж твірних умовного циліндра, розташованого навколо вітрового лопатевого колеса, при цьому вітрове циліндричне колесо виконано з можливістю здійснювати обертання, що є зустрічним обертанню вітрового лопатевого колеса. 1 UA 108534 C2 2 UA 108534 C2 Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
