Вітрова електростанція
Формула / Реферат
1. Вітрова електростанція, що створена з вітрового колеса, відцентрового регулятора, редуктора та щогли, яка відрізняється тим, що обладнана підшипниками, розміщеними усередині ступиці вітрового колеса і напресованими на вал генератора.
2. Вітрова електростанція за п. 1, яка відрізняється тим, що обладнана втулкою, яка кінематично зв'язує кулачки та пружину відцентрового регулятора з лопатями вітрового колеса і по команді кулачків змінює кут атаки лопатей.
Текст

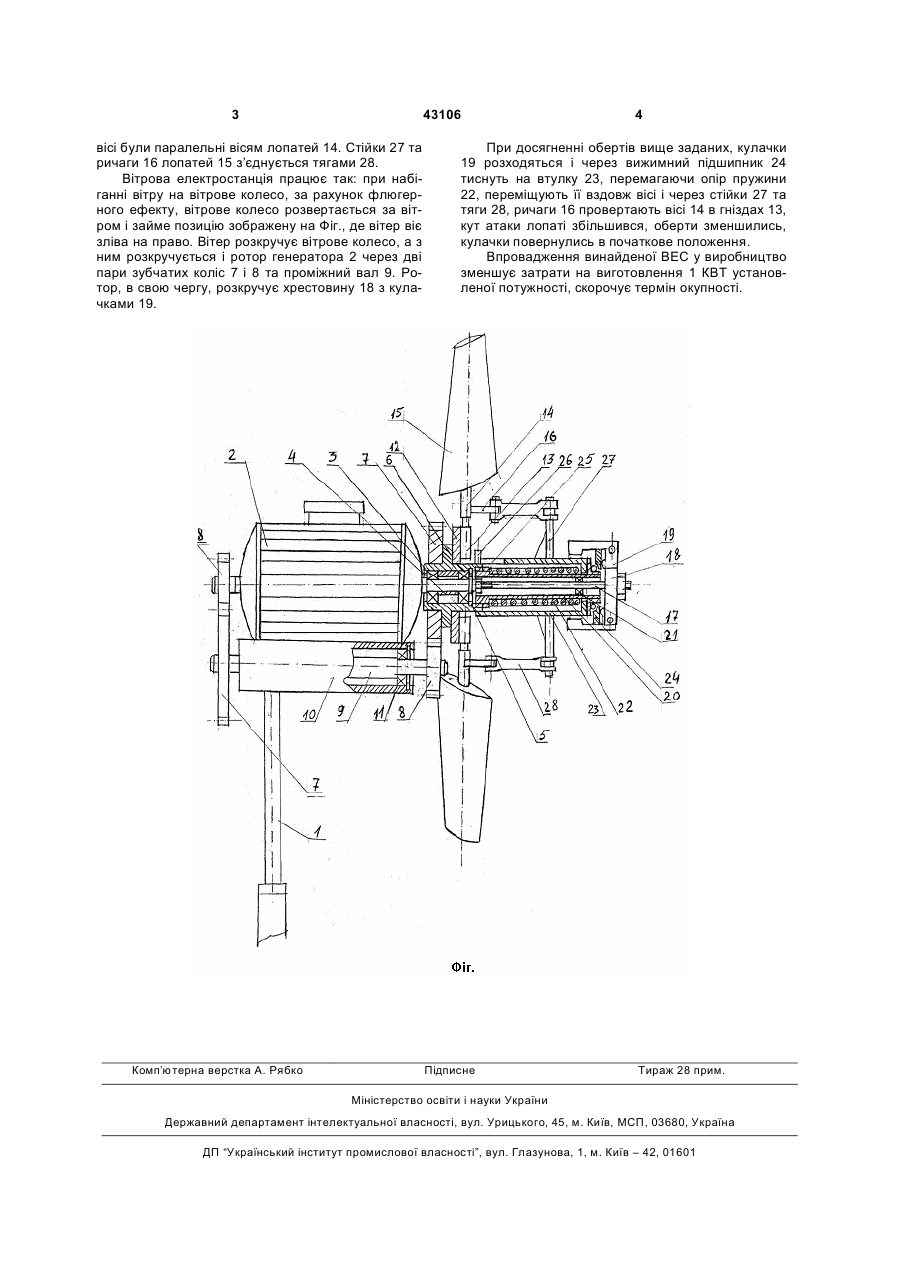

1. Вітрова електростанція, що створена з вітрового колеса, відцентрового регулятора, редуктора та щогли, яка відрізняється тим, що облад 3 43106 вісі були паралельні вісям лопатей 14. Стійки 27 та ричаги 16 лопатей 15 з’єднується тягами 28. Вітрова електростанція працює так: при набіганні вітру на вітрове колесо, за рахунок флюгерного ефекту, вітрове колесо розвертається за вітром і займе позицію зображену на Фіг., де вітер віє зліва на право. Вітер розкручує вітрове колесо, а з ним розкручується і ротор генератора 2 через дві пари зубчатих коліс 7 і 8 та проміжний вал 9. Ротор, в свою чергу, розкручує хрестовину 18 з кулачками 19. Комп’ютерна верстка А. Рябко 4 При досягненні обертів вище заданих, кулачки 19 розходяться і через вижимний підшипник 24 тиснуть на втулку 23, перемагаючи опір пружини 22, переміщують її вздовж вісі і через стійки 27 та тяги 28, ричаги 16 провертають вісі 14 в гніздах 13, кут атаки лопаті збільшився, оберти зменшились, кулачки повернулись в початкове положення. Впровадження винайденої ВЕС у виробництво зменшує затрати на виготовлення 1 КВТ установленої потужності, скорочує термін окупності. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюWind electric power plant
Автори англійськоюDemchuk Mykhailo Mykolaiovych
Назва патенту російськоюВетровая электростанция
Автори російськоюДемчук Михаил Николаевич
МПК / Мітки
МПК: F03D 1/00
Мітки: вітрова, електростанція
