Комплексна добавка для бетону

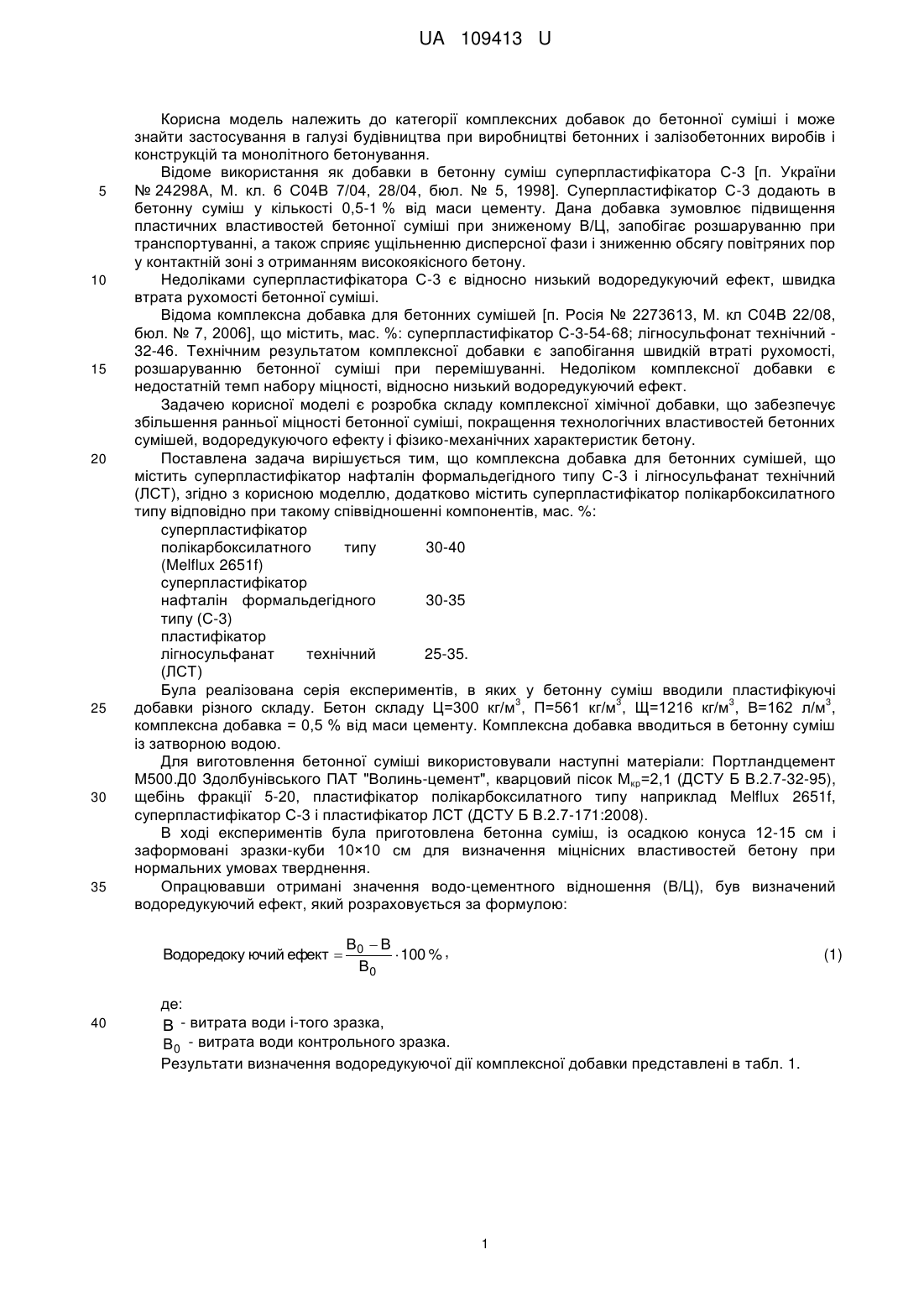

Реферат: Комплексна добавка для бетонних сумішей містить суперпластифікатор нафталін формальдегідного типу С-3 і лігносульфанат технічний (ЛСТ). Додатково добавка містить суперпластифікатор полікарбоксилатного типу. UA 109413 U (54) КОМПЛЕКСНА ДОБАВКА ДЛЯ БЕТОНУ UA 109413 U UA 109413 U 5 10 15 20 25 30 35 Корисна модель належить до категорії комплексних добавок до бетонної суміші і може знайти застосування в галузі будівництва при виробництві бетонних і залізобетонних виробів і конструкцій та монолітного бетонування. Відоме використання як добавки в бетонну суміш суперпластифікатора С-3 [п. України № 24298А, М. кл. 6 С04В 7/04, 28/04, бюл. № 5, 1998]. Суперпластифікатор С-3 додають в бетонну суміш у кількості 0,5-1 % від маси цементу. Дана добавка зумовлює підвищення пластичних властивостей бетонної суміші при зниженому В/Ц, запобігає розшаруванню при транспортуванні, а також сприяє ущільненню дисперсної фази і зниженню обсягу повітряних пор у контактній зоні з отриманням високоякісного бетону. Недоліками суперпластифікатора С-3 є відносно низький водоредукуючий ефект, швидка втрата рухомості бетонної суміші. Відома комплексна добавка для бетонних сумішей [п. Росія № 2273613, М. кл С04В 22/08, бюл. № 7, 2006], що містить, мас. %: суперпластифікатор С-3-54-68; лігносульфонат технічний 32-46. Технічним результатом комплексної добавки є запобігання швидкій втраті рухомості, розшаруванню бетонної суміші при перемішуванні. Недоліком комплексної добавки є недостатній темп набору міцності, відносно низький водоредукуючий ефект. Задачею корисної моделі є розробка складу комплексної хімічної добавки, що забезпечує збільшення ранньої міцності бетонної суміші, покращення технологічних властивостей бетонних сумішей, водоредукуючого ефекту і фізико-механічних характеристик бетону. Поставлена задача вирішується тим, що комплексна добавка для бетонних сумішей, що містить суперпластифікатор нафталін формальдегідного типу С-3 і лігносульфанат технічний (ЛСТ), згідно з корисною моделлю, додатково містить суперпластифікатор полікарбоксилатного типу відповідно при такому співвідношенні компонентів, мас. %: суперпластифікатор полікарбоксилатного типу 30-40 (Melflux 2651f) суперпластифікатор нафталін формальдегідного 30-35 типу (С-3) пластифікатор лігносульфанат технічний 25-35. (ЛСТ) Була реалізована серія експериментів, в яких у бетонну суміш вводили пластифікуючі 3 3 3 3 добавки різного складу. Бетон складу Ц=300 кг/м , П=561 кг/м , Щ=1216 кг/м , В=162 л/м , комплексна добавка = 0,5 % від маси цементу. Комплексна добавка вводиться в бетонну суміш із затворною водою. Для виготовлення бетонної суміші використовували наступні матеріали: Портландцемент М500.Д0 Здолбунівського ПАТ "Волинь-цемент", кварцовий пісок Мкр=2,1 (ДСТУ Б В.2.7-32-95), щебінь фракції 5-20, пластифікатор полікарбоксилатного типу наприклад Melflux 2651f, суперпластифікатор С-3 і пластифікатор ЛСТ (ДСТУ Б В.2.7-171:2008). В ході експериментів була приготовлена бетонна суміш, із осадкою конуса 12-15 см і заформовані зразки-куби 10×10 см для визначення міцнісних властивостей бетону при нормальних умовах тверднення. Опрацювавши отримані значення водо-цементного відношення (В/Ц), був визначений водоредукуючий ефект, який розраховується за формулою: Водоредоку ючий ефект  40 В0  В  100 % , В0 (1) де: В - витрата води і-того зразка, В0 - витрата води контрольного зразка. Результати визначення водоредукуючої дії комплексної добавки представлені в табл. 1. 1 UA 109413 U Таблиця 1 Вплив комплексної добавки на водоредукуючий ефект № з/п контр. 1 2 3 4 5 6 7 5 Вміст компонентів комплексно добавки, % ЛСТ С-3 Melflux 2651f 100 0 0 0 100 0 0 0 100 50 50 0 50 0 50 0 50 50 33,3 33,3 33,4 В/Ц 0,54 0,46 0,46 0,39 0,44 0,39 0,4 0,39 Водоредукуючий ефект 0% 17,4 % 17,4 % 38,5 % 22,7 % 38,5 % 35,0 % 38,5 % Із табл. 1 видно, що комплексна добавка складу, %: Melflux 2651f-33,4; ЛСТ - 33,3; С-3-33,3 показує водоредукуючий ефект аналогічний тому, що показує суперпластифікатор на полікарбоксилатній основі. Визначаємо область складу комплексної добавки, при яких вона показуватиме найкращий водоредукуючий ефект і відповідні значення міцності. Отримані результати наведені в табл. 2. Таблиця 2 Характеристика бетонного розчину № з/п контр. 1 2 3 4 5 6 7 8 10 15 Вміст компонента в суміші, % Melflux С-3 ЛСТ 2651f 45 30 25 40 30 30 35 33 32 33,4 33,3 33,3 30 40 30 25 45 30 20 45 35 50 50 В/Ц Вод. Ред. Ефект Rcт 1 Rcт 7 Rст 28 0,54 0,38 0,39 0,39 0,39 0,41 0,42 0,44 0,44 0,0 % 39,1 % 38,7 % 38,5 % 38,5 % 35,7 % 32,6 % 29,7 % 29,7 % 7,3 16,6 15,1 15,1 14,5 12,6 10,5 8,7 8,1 24,7 43,2 40,6 39,8 39,6 33,8 26,0 24,3 24,8 34,1 55,4 54 53,8 53,2 49 42 40,3 36 Із табл. 2 випливає, що раціональний вміст компонентів запропонованої добавки знаходиться в межах: Melflux 2651f-30-40, С-3-30-35, ЛСТ - 25-35. Вибраний діапазон складу забезпечує найбільш високі значення водоредукуючого ефекту, який значно більший від найближчого аналога (див. табл. 1). Міцність на стиск в 1 добу удвічі більша від контрольного зразка, що дозволяє отримати високі значення міцності на стиск у ранньому віці. Відповідно до вимог ДСТУ Б.В.2.7-175:2008 проведені досліди на збереження рухомості суміші в часі. Отримані результати наведені в таблиці 3. Таблиця 3 Зміна рухомості бетонних сумішей у часі Вміст компонента в суміші, % № з/п Melflux СП-1 ЛСТМ 2651f контр 1 45 30 25 2 40 30 30 3 35 33 32 В/Ц 0,54 0,38 0,39 0,39 Водоредукуючий ефект 0,0 % 39,1 % 38,7 % 38,5 % 2 Час витримування суміші, хв. 0 30 60 90 120 180 180 180 180 150 160 175 175 120 130 145 155 110 120 140 140 105 115 130 130 UA 109413 U Продовження таблиці 3 Вміст компонента в суміші, % № з/п Melflux СП-1 ЛСТМ 2651f 4 33,4 33,3 33,3 5 30 40 30 6 25 45 30 7 20 45 35 5 10 В/Ц 0,39 0,41 0,42 0,44 Водоредукуючий ефект 38,5 % 35,7 % 32,6 % 29,7 % Час витримування суміші, хв. 0 30 60 90 120 180 180 180 180 170 170 170 170 160 160 160 160 140 145 145 145 135 140 140 140 Аналізуючи отримані результати табл. 3, можна дійти висновку, що вибраний діапазон вмісту компонентів в добавці, %: Melflux 2651f-30-40, С-3-30-35, ЛСТ - 25-35 дозволяє зберегти рухомість бетонного розчину протягом 120 хв., що відповідає вимогам ДСТУ Б.В.2.7-175:2008. Подальше збільшення вмісту суперпластифікатора Melflux 2651f призводить до втрати рухомості бетонної суміші і не спостерігається приріст міцності і водоредукуючого ефекту [Каприелов С.С. Модифицированные бетоны нового поколения: реальность и перспектива / С.С. Каприелов, В.Г. Батраков, А.В. Шейнфельд // Бетон и железобетон. - 1999. - № 6. - С. 6-10]. Дана комплексна добавка в запропонованому діапазоні дозволяє отримати значення міцності на стиск, водоредукуючий і пластифікуючий ефект на порядок вищий, ніж пластифікатор на нафталін формальдегідній основі, дозволяє зберегти рухомість бетонного 3 розчину. При цьому комплексна добавка при однаковій витраті на 1 м бетону значно дешевша за суперпластифікатори полікарбоксилатного типу. 15 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 Комплексна добавка для бетонних сумішей, що містить суперпластифікатор нафталін формальдегідного типу С-3 і лігносульфанат технічний (ЛСТ), яка відрізняється тим, що вона додатково містить суперпластифікатор полікарбоксилатного типу, при такому співвідношенні компонентів, мас. %: суперпластифікатор полікарбоксилатного типу 30-40 (Melflux 2651f) суперпластифікатор нафталін 30-35 формальдегідного типу (С-3) пластифікатор лігносульфанат 25-35. технічний (ЛСТ) Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
