Комплексна протиморозна добавка для бетонів

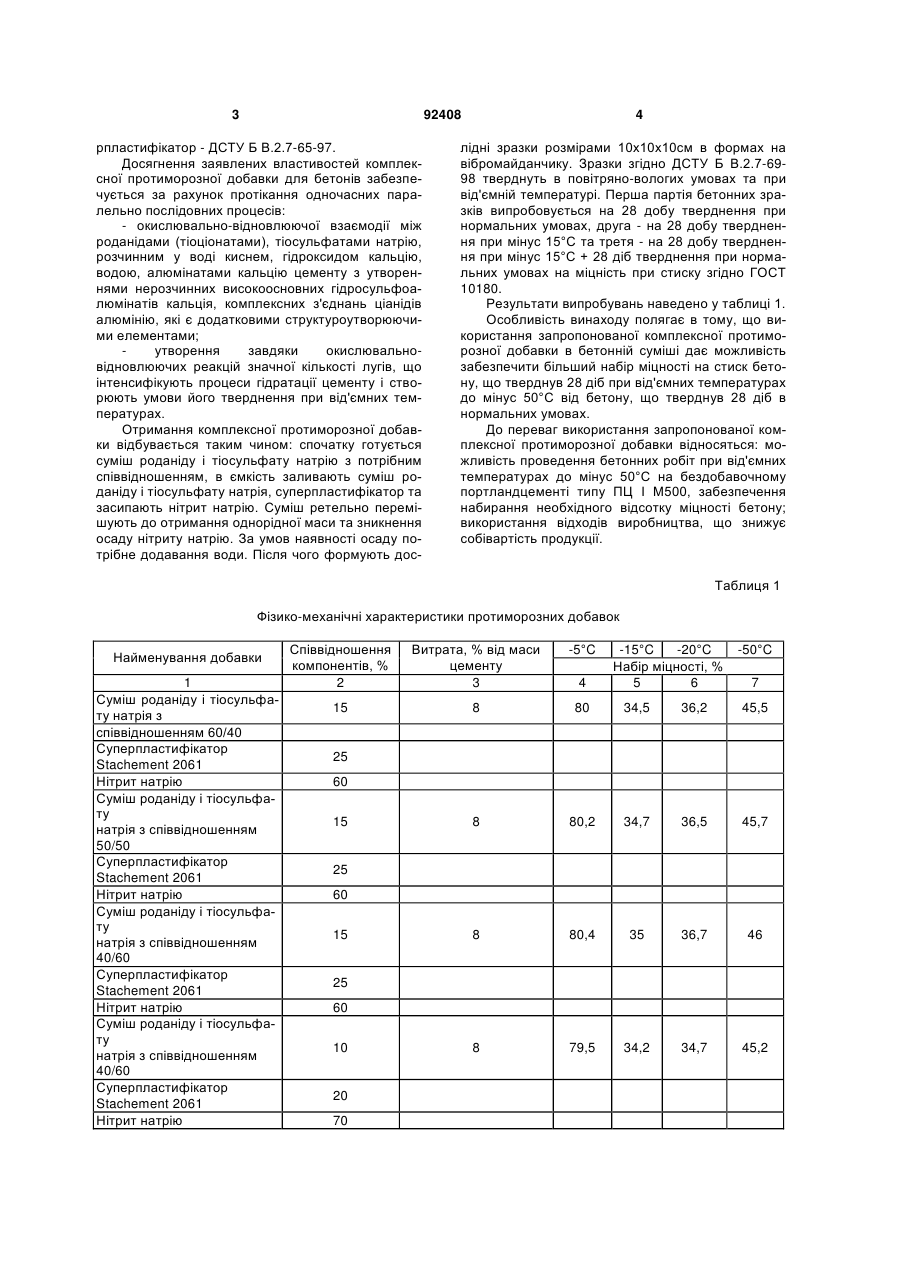

Комплексна протиморозна добавка для бетонів, яка містить суперпластифікатор та суміш роданіду і тіосульфату натрію, яка відрізняється тим, що додатково містить нітрит натрію, при наступному співвідношенні компонентів, мас.%: нітрит натрію 60-70 суміш роданіду і тіосульфату натрію при співвідношенні роданід натрію/тіосульфат натрію 40-60/60-40 10-15 суперпластифікатор 20-25. (19) (21) a200901920 (22) 03.03.2009 (24) 25.10.2010 (46) 25.10.2010, Бюл.№ 20, 2010 р. (72) ШЕЙНІЧ ЛЕОНІД ОЛЕКСАНДРОВИЧ, КИРИЧОК ОЛЕСЯ ЛЕОНІДІВНА (73) ШЕЙНІЧ ЛЕОНІД ОЛЕКСАНДРОВИЧ, КИРИЧОК ОЛЕСЯ ЛЕОНІДІВНА (56) RU 2270815 C1, 27.02.2006 RU 2270816 C1, 27.02.2006 UA 84162 C2, 25.09.2008 RU 2310618 C1, 20.11.2007 UA 58999 C2, 17.04.2006 3 92408 рпластифікатор - ДСТУ Б В.2.7-65-97. Досягнення заявлених властивостей комплексної протиморозної добавки для бетонів забезпечується за рахунок протікання одночасних паралельно послідовних процесів: - окислювально-відновлюючої взаємодії між роданідами (тіоціонатами), тіосульфатами натрію, розчинним у воді киснем, гідроксидом кальцію, водою, алюмінатами кальцію цементу з утвореннями нерозчинних високоосновних гідросульфоалюмінатів кальція, комплексних з'єднань ціанідів алюмінію, які є додатковими структуроутворюючими елементами; утворення завдяки окислювальновідновлюючих реакцій значної кількості лугів, що інтенсифікують процеси гідратації цементу і створюють умови його тверднення при від'ємних температурах. Отримання комплексної протиморозної добавки відбувається таким чином: спочатку готується суміш роданіду і тіосульфату натрію з потрібним співвідношенням, в ємкість заливають суміш роданіду і тіосульфату натрія, суперпластифікатор та засипають нітрит натрію. Суміш ретельно перемішують до отримання однорідної маси та зникнення осаду нітриту натрію. За умов наявності осаду потрібне додавання води. Після чого формують дос 4 лідні зразки розмірами 10x10x10см в формах на вібромайданчику. Зразки згідно ДСТУ Б В.2.7-6998 тверднуть в повітряно-вологих умовах та при від'ємній температурі. Перша партія бетонних зразків випробовується на 28 добу тверднення при нормальних умовах, друга - на 28 добу тверднення при мінус 15°С та третя - на 28 добу тверднення при мінус 15°C + 28 діб тверднення при нормальних умовах на міцність при стиску згідно ГОСТ 10180. Результати випробувань наведено у таблиці 1. Особливість винаходу полягає в тому, що використання запропонованої комплексної протиморозної добавки в бетонній суміші дає можливість забезпечити більший набір міцності на стиск бетону, що тверднув 28 діб при від'ємних температурах до мінус 50°C від бетону, що тверднув 28 діб в нормальних умовах. До переваг використання запропонованої комплексної протиморозної добавки відносяться: можливість проведення бетонних робіт при від'ємних температурах до мінус 50°С на бездобавочному портландцементі типу ПЦ І М500, забезпечення набирання необхідного відсотку міцності бетону; використання відходів виробництва, що знижує собівартість продукції. Таблиця 1 Фізико-механічні характеристики протиморозних добавок Найменування добавки 1 Суміш роданіду і тіосульфату натрія з співвідношенням 60/40 Суперпластифікатор Stachement 2061 Нітрит натрію Суміш роданіду і тіосульфату натрія з співвідношенням 50/50 Суперпластифікатор Stachement 2061 Нітрит натрію Суміш роданіду і тіосульфату натрія з співвідношенням 40/60 Суперпластифікатор Stachement 2061 Нітрит натрію Суміш роданіду і тіосульфату натрія з співвідношенням 40/60 Суперпластифікатор Stachement 2061 Нітрит натрію Співвідношення компонентів, % 2 Витрата, % від маси цементу 3 -5°C 15 8 80 34,5 36,2 45,5 8 80,2 34,7 36,5 45,7 8 80,4 35 36,7 46 8 79,5 34,2 34,7 45,2 4 -15°C -20°C Набір міцності, % 5 6 -50°C 7 25 60 15 25 60 15 25 60 10 20 70 5 92408 6 Продовження таблиці 1 Найменування добавки 1 Суміш роданіду і тіосульфату натрія з співвідношенням 60/40 Суперпластифікатор Stachement 2061 Нітрит натрію Суміш роданіду і тіосульфату натрія з співвідношенням 50/50 Суперпластифікатор Stachement 2061 Нітрит натрію Суміш роданіду і тіосульфату натрія з співвідношенням 40/60 Суперпластифікатор Stachement 2061 Нітрит натрію Суміш роданіду і тіосульфату натрія з співвідношенням 60/40 Суперпластифікатор Stachement 2061 Нітрит натрію Суміш роданіду і тіосульфату натрія з співвідношенням 50/50 Суперпластифікатор Stachement 2061 Нітрит натрію Суміш роданіду і тіосульфату натрія з співвідношенням 40/60 Суперпластифікатор С-3 Нітрит натрію Суміш роданіду і тіосульфату натрія з співвідношенням 50/50 Суперпластифікатор С-3 Нітрит натрію Суміш роданіду і тіосульфату натрія з співвідношенням 60/40 Суперпластифікатор С-3 Нітрит натрію Співвідношення компонентів, % 2 Витрата, % від маси цементу 3 -5°C 10 8 79,1 33,8 34,5 44,8 8 79,3 34 34,6 45 8 81,2 36,4 38,5 46,4 8 80,8 36 38,1 45,9 8 81 36,2 38,3 46,2 8 53,5 23,1 22,7 14 8 53,2 22,8 22,4 14,2 8 52,9 22,5 22,1 13,2 4 -15°C -20°C Набір міцності, % 5 6 -50°C 7 20 70 10 20 70 12,5 22,5 65 12,5 22,5 65 12,5 22,5 65 15 25 60 15 25 60 15 25 60 7 92408 8 Продовження таблиці 1 Найменування добавки 1 Суміш роданіду і тіосульфату натрія з співвідношенням 40/60 Суперпластифікатор С-3 Нітрит натрію Суміш роданіду і тіосульфату натрія з співвідношенням 50/50 Суперпластифікатор С-3 Нітрит натрію Суміш роданіду і тіосульфату натрія з співвідношенням 60/40 Суперпластифікатор С-3 Нітрит натрію Суміш роданіду і тіосульфату натрія з співвідношенням 40/60 Суперпластифікатор С-3 Нітрит натрію Суміш роданіду і тіосульфату натрія з співвідношенням 50/50 Суперпластифікатор С-3 Нітрит натрію Суміш роданіду і тіосульфату натрія з співвідношенням 60/40 Суперпластифікатор С-3 Нітрит натрію Суміш роданіду і тіосульфату натрія з співвідношенням 40/60 Суперпластифікатор SR3 Нітрит натрію Суміш роданіду і тіосульфату натрія з співвідношенням 50/50 Суперпластифікатор SR3 Нітрит натрію Суміш роданіду і тіосульфату натрія з співвідношенням 60/40 Суперпластифікатор SR3 Нітрит натрію Співвідношення компонентів, % 2 Витрата, % від маси цементу 3 -5°C 12,5 8 52,8 22,85 21,9 12,6 8 52,47 22,5 21,6 12,4 8 52,15 22,2 21,2 11,9 8 52,3 21,8 20,9 9,8 8 52,1 21,6 20,7 9,4 8 51,8 21,4 20,5 9,2 8 78,5 32,9 35,6 31,4 8 78,3 32,7 35,4 31,1 8 78,1 32,4 35,1 29,8 4 -15°C -20°C Набір міцності, % 5 6 -50°C 7 22,5 65 12,5 22,5 65 12,5 22,5 65 10 20 70 10 20 70 10 20 70 15 25 60 15 25 60 15 25 60 9 92408 10 Продовження таблиці 1 Найменування добавки 1 Суміш роданіду і тіосульфату натрія з співвідношенням 40/60 Суперпластифікатор SR3 Нітрит натрію Суміш роданіду і тіосульфату натрія з співвідношенням 50/50 Суперпластифікатор SR3 Нітрит натрію Суміш роданіду і тіосульфату натрія з співвідношенням 60/40 Суперпластифікатор SR3 Нітрит натрію Суміш роданіду і тіосульфату натрія з співвідношенням 40/60 Суперпластифікатор SR3 Нітрит натрію Суміш роданіду і тіосульфату натрія з співвідношенням 50/50 Суперпластифікатор SR 3 Нітрит натрію Суміш роданіду і тіосульфату натрія з співвідношенням 60/40 Суперпластифікатор SR3 Нітрит натрію Суміш роданіду і тіосульфату натрія з співвідношенням 60/40 Суперпластифікатор SVC 5600 Нітрит натрію Суміш роданіду і тіосульфату натрія з співвідношенням 50/50 Суперпластифікатор SVC 5600 Нітрит натрію Суміш роданіду і тіосульфату натрія з співвідношенням 40/60 Суперпластифікатор SVC 5600 Співвідношення компонентів, % 2 Витрата, % від маси цементу 3 -5°C 10 8 70,7 31,4 33,8 26,4 8 70,6 31,3 33,8 26,3 8 70,4 31,2 33,6 26,1 8 72 31,1 34,1 32,1 8 71,9 31 33,9 31,9 8 71,7 30,8 33,6 30,8 8 76,4 31,2 30,6 28,4 8 77,2 31,7 31,15 30,1 8 77,8 32,4 31,6 30,2 4 -15°C -20°C Набір міцності, % 5 6 -50°C 7 20 70 10 20 70 10 20 70 12,5 22,5 65 12,5 22,5 65 12,5 22,5 65 15 25 60 15 25 60 15 25 11 92408 12 Продовження таблиці 1 Найменування добавки 1 Нітрит натрію Суміш роданіду і тіосульфату натрія з співвідношенням 40/60 Суперпластифікатор SVC 5600 Нітрит натрію Суміш роданіду і тіосульфату натрія з співвідношенням 60/40 Суперпластифікатор SVC 5600 Нітрит натрію Суміш роданіду і тіосульфату натрія з співвідношенням 50/50 Суперпластифікатор SVC 5600 Нітрит натрію Суміш роданіду і тіосульфату натрія з співвідношенням 40/60 Суперпластифікатор SVC 5600 Нітрит натрію Суміш роданіду і тіосульфату натрія з співвідношенням 60/40 Суперпластифікатор SVC 5600 Нітрит натрію Суміш роданіду і тіосульфату натрія з співвідношенням 50/50 Суперпластифікатор SVC 5600 Нітрит натрію Аналог Форміат натрія Суперпластифікатор Аналог Нітрит натрію Прототип Суміш роданіду і тіосульфату натрія Суперпластифікатор Співвідношення компонентів, % 2 60 Витрата, % від маси цементу 3 -5°C 10 8 75,1 30,4 30,6 31 8 75,6 30,5 30,8 31 8 75,6 32 32,1 31 8 79 35,4 37,2 32 8 78,6 34,9 36,3 32,3 8 79,4 35,2 36,8 31,9 1,5/3,5* 32 31 100 5/9* 70 35 90 1/2* 31 29 4 -15°C -20°C Набір міцності, % 5 6 -50°C 7 20 70 10 20 70 10 20 70 12,5 22,5 65 12,5 22,5 65 12,5 22,5 65 71 29 10 Примітка: * в чисельнику витрата добавки при мінус 5°C, в знаменнику - при мінус 15°C. 13 Комп’ютерна верстка А. Крулевський 92408 Підписне 14 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
