Пристрій для умовного інвертування з двопровідним управлінням

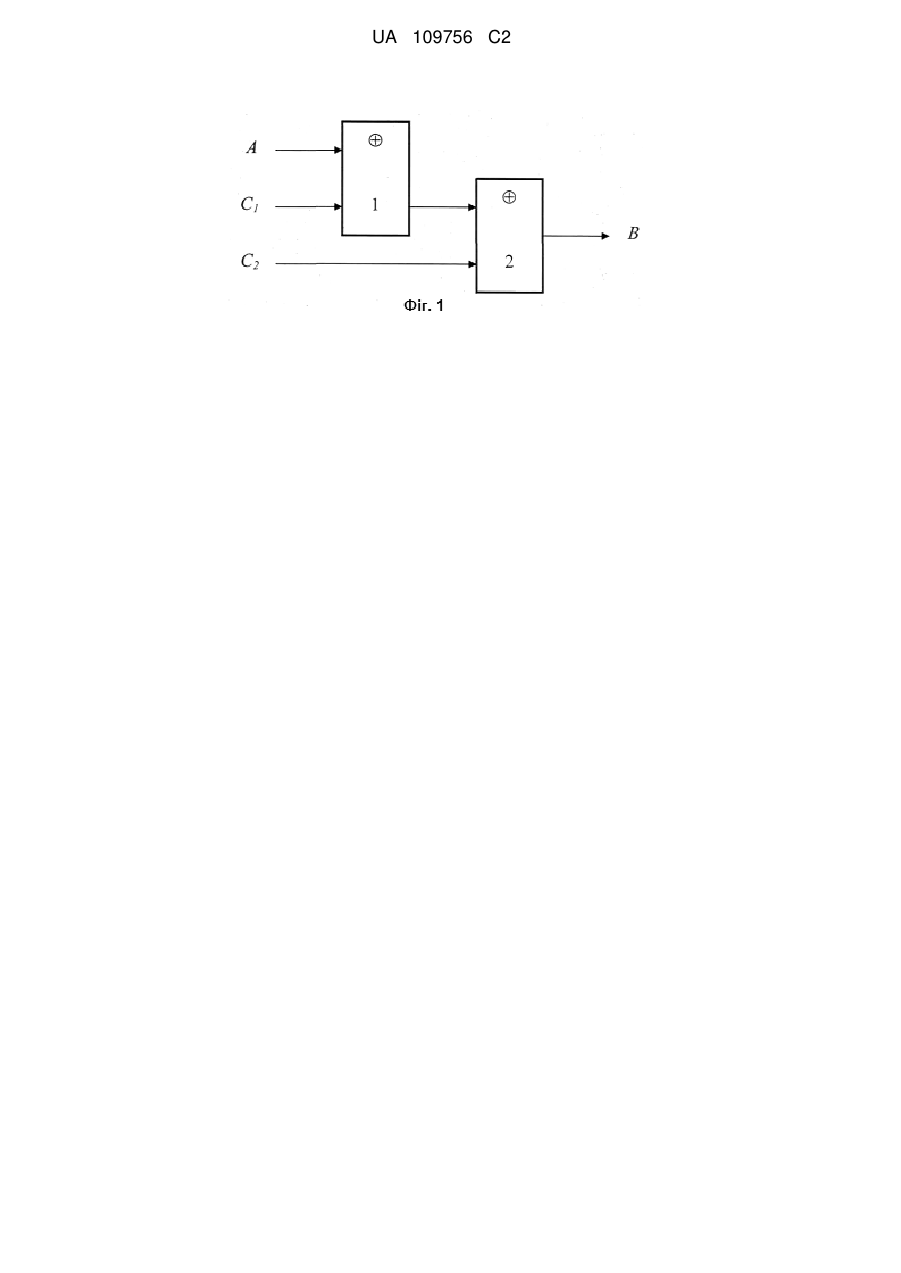

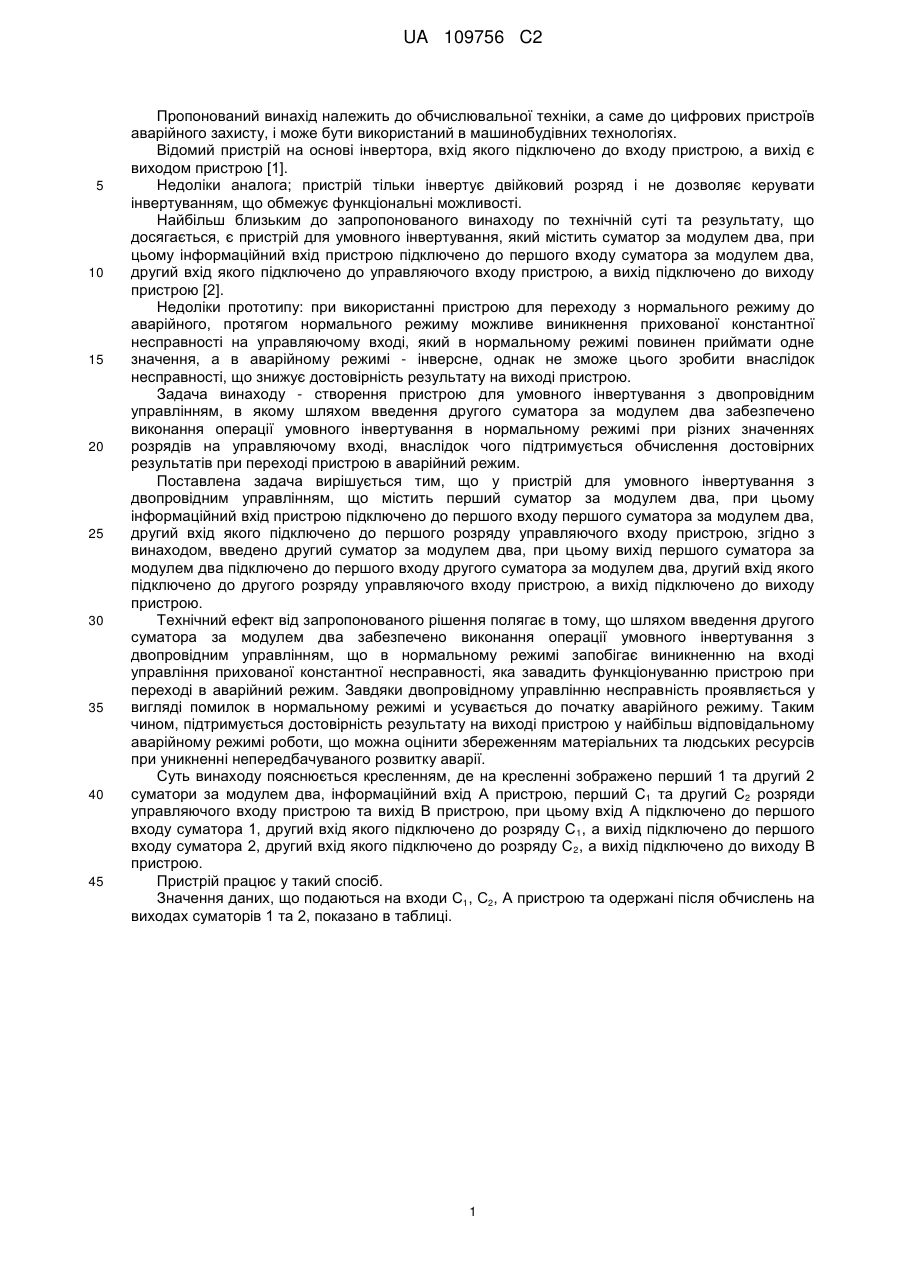

Реферат: Винахід належить до обчислювальної техніки, а саме до цифрових пристроїв аварійного захисту. Пристрій для умовного інвертування з двопровідним управлінням, що містить перший суматор за модулем два, при цьому інформаційний вхід пристрою підключено до першого входу першого суматора за модулем два, другий вхід якого підключено до першого розряду управляючого входу пристрою, згідно з винаходом введено другий суматор за модулем два, при цьому вихід першого суматора за модулем два підключено до першого входу другого суматора за модулем два, другий вхід якого підключено до другого розряду управляючого входу пристрою, а вихід підключено до виходу пристрою. Технічним результатом, що досягається даним винаходом є зменшення числа прихованих константних несправностей, підвищення завадостійкості, надійності, достовірності результату на виході пристрою. UA 109756 C2 (12) UA 109756 C2 UA 109756 C2 5 10 15 20 25 30 35 40 45 Пропонований винахід належить до обчислювальної техніки, а саме до цифрових пристроїв аварійного захисту, і може бути використаний в машинобудівних технологіях. Відомий пристрій на основі інвертора, вхід якого підключено до входу пристрою, а вихід є виходом пристрою [1]. Недоліки аналога; пристрій тільки інвертує двійковий розряд і не дозволяє керувати інвертуванням, що обмежує функціональні можливості. Найбільш близьким до запропонованого винаходу по технічній суті та результату, що досягається, є пристрій для умовного інвертування, який містить суматор за модулем два, при цьому інформаційний вхід пристрою підключено до першого входу суматора за модулем два, другий вхід якого підключено до управляючого входу пристрою, а вихід підключено до виходу пристрою [2]. Недоліки прототипу: при використанні пристрою для переходу з нормального режиму до аварійного, протягом нормального режиму можливе виникнення прихованої константної несправності на управляючому вході, який в нормальному режимі повинен приймати одне значення, а в аварійному режимі - інверсне, однак не зможе цього зробити внаслідок несправності, що знижує достовірність результату на виході пристрою. Задача винаходу - створення пристрою для умовного інвертування з двопровідним управлінням, в якому шляхом введення другого суматора за модулем два забезпечено виконання операції умовного інвертування в нормальному режимі при різних значеннях розрядів на управляючому вході, внаслідок чого підтримується обчислення достовірних результатів при переході пристрою в аварійний режим. Поставлена задача вирішується тим, що у пристрій для умовного інвертування з двопровідним управлінням, що містить перший суматор за модулем два, при цьому інформаційний вхід пристрою підключено до першого входу першого суматора за модулем два, другий вхід якого підключено до першого розряду управляючого входу пристрою, згідно з винаходом, введено другий суматор за модулем два, при цьому вихід першого суматора за модулем два підключено до першого входу другого суматора за модулем два, другий вхід якого підключено до другого розряду управляючого входу пристрою, а вихід підключено до виходу пристрою. Технічний ефект від запропонованого рішення полягає в тому, що шляхом введення другого суматора за модулем два забезпечено виконання операції умовного інвертування з двопровідним управлінням, що в нормальному режимі запобігає виникненню на вході управління прихованої константної несправності, яка завадить функціонуванню пристрою при переході в аварійний режим. Завдяки двопровідному управлінню несправність проявляється у вигляді помилок в нормальному режимі и усувається до початку аварійного режиму. Таким чином, підтримується достовірність результату на виході пристрою у найбільш відповідальному аварійному режимі роботи, що можна оцінити збереженням матеріальних та людських ресурсів при уникненні непередбачуваного розвитку аварії. Суть винаходу пояснюється кресленням, де на кресленні зображено перший 1 та другий 2 суматори за модулем два, інформаційний вхід А пристрою, перший С1 та другий С2 розряди управляючого входу пристрою та вихід В пристрою, при цьому вхід А підключено до першого входу суматора 1, другий вхід якого підключено до розряду С 1, а вихід підключено до першого входу суматора 2, другий вхід якого підключено до розряду С 2, а вихід підключено до виходу В пристрою. Пристрій працює у такий спосіб. Значення даних, що подаються на входи С1, С2, А пристрою та одержані після обчислень на виходах суматорів 1 та 2, показано в таблиці.1 UA 109756 C2 Таблиця Значення даних на входах С1, С2, А пристрою і виходах суматорів 1 і 2 Режим аварійний нормальний аварійний 5 10 15 20 С1 0 0 0 0 1 1 1 1 Входи пристрою C2 0 0 1 1 0 0 1 1 А 0 1 0 1 0 1 0 1 Виходи суматорів за модулем два 1 2 0 0 1 1 0 1 1 0 1 1 0 0 1 0 0 1 На вхід А пристрою подається операнд для його передачі на вихід В пристрою інвертованим та без зміни відповідно в нормальному та аварійному режимі. На дворозрядний управляючий вхід пристрою, що складений з розрядів С 1 та С2, подається двопровідний код С{1, 2}, який приймає послідовно пари значень 012 і 102 в нормальному режимі та 002 і 112 в аварійному режимі. За значенням С{1}, що подається на вхід С1, суматор 1 передає операнд з першого входу на вихід без зміни при С{1} = 0 та інвертованим при С{1} = 1. За значенням С{2}, що подається на вхід С2, суматор 2 передає операнд з першого входу на вихід В пристрою без зміни при С{2} = 0 та інвертованим при С{2} = 1. Таким чином, результат формується на виході пристрою при зміні всіх даних на його входах та виходах суматорів 1 і 2, що запобігає виникненню прихованих несправностей в нормальному режимі та зниженню достовірності результату при переході до аварійного режиму. Пристрій може бути використаний для одержання достовірних результатів в системах аварійного захисту при переході в аварійний режим. Джерела інформації: 1. Основи цифрових систем / І.П. Барбаш, М.П. Благодарний, В.Я. Жихарев та ін. Підручник - Харків: Нац. Аерокосмічний ун-т "Харк. авіац. ін-т", 2002. - 672 с, стор. 96, рис. 4.3; 2. Применение интегральных микросхем в электронной вычислительной технике: Справочник / Р.В. Данилов, С.А. Ельцова, Ю.П. Иванов и др.; Под ред. Б.Н. Файзулаева, Б.В. Тарабрина. - М.: Радио и связь, 1987. - 384 с, с. 338, рис. П 1.3. ФОРМУЛА ВИНАХОДУ 25 30 Пристрій для умовного інвертування з двопровідним управлінням, що містить перший суматор за модулем два, при цьому інформаційний вхід пристрою умовного інвертування підключено до першого входу першого суматора за модулем два, другий вхід якого підключено до першого розряду управляючого входу пристрою, який відрізняється тим, що введено другий суматор за модулем два, при цьому вихід першого суматора за модулем два підключено до першого входу другого суматора за модулем два, другий вхід якого підключено до другого розряду управляючого входу пристрою умовного інвертування, а вихід підключено до виходу пристрою умовного інвертування. 2 UA 109756 C2 Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
