Кріплення підготовчої виробки

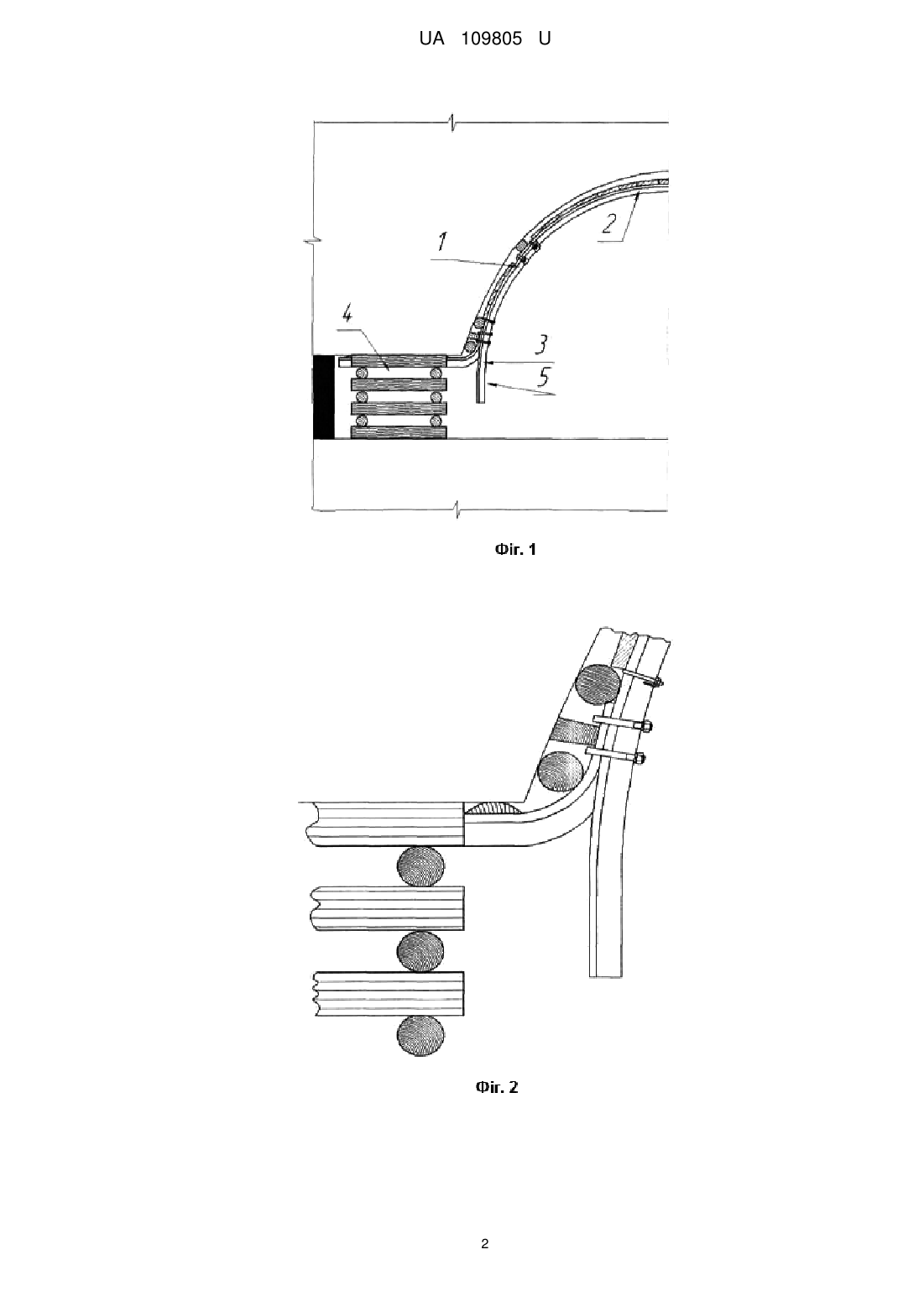

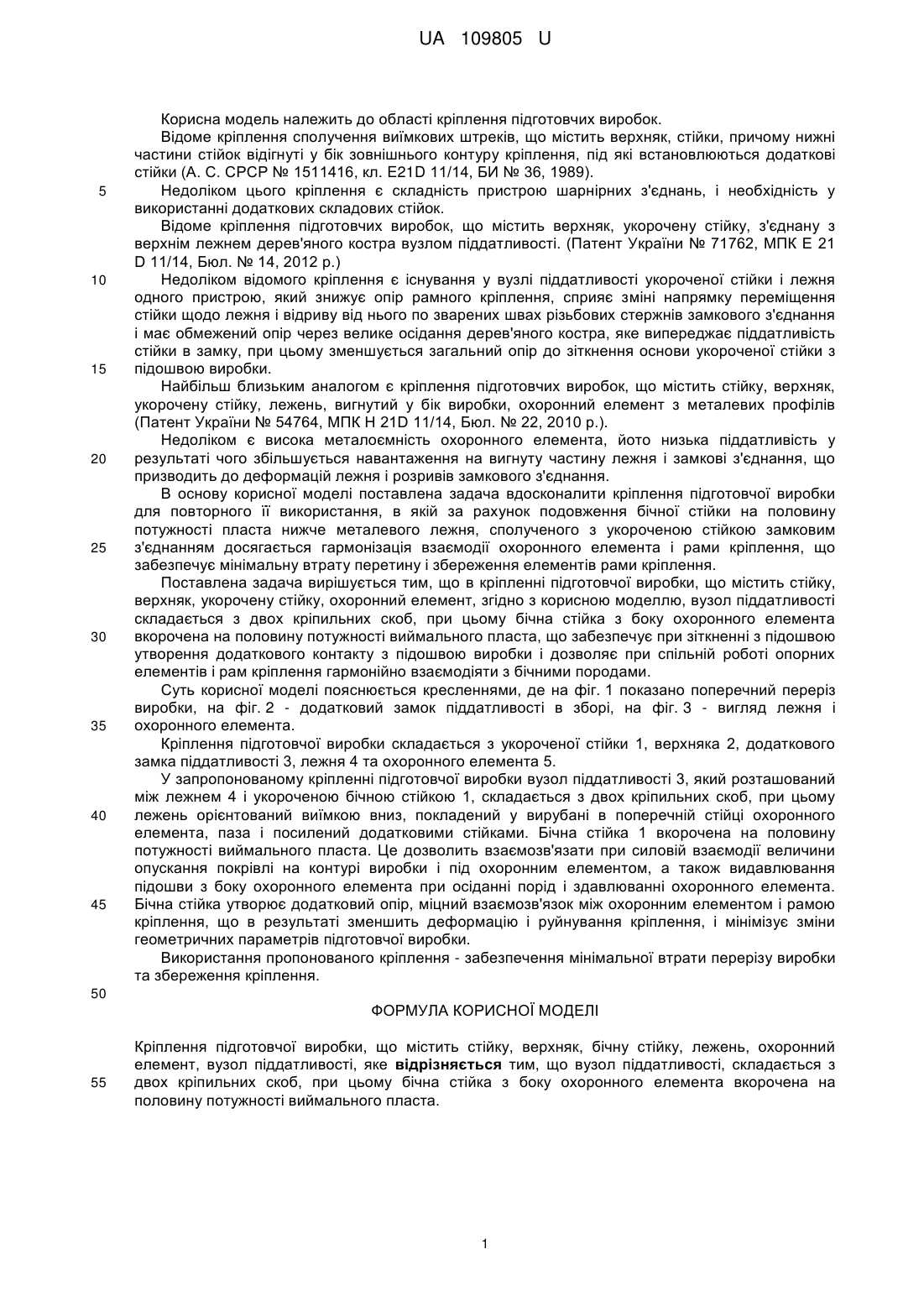

Реферат: UA 109805 U UA 109805 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до області кріплення підготовчих виробок. Відоме кріплення сполучення виїмкових штреків, що містить верхняк, стійки, причому нижні частини стійок відігнуті у бік зовнішнього контуру кріплення, під які встановлюються додаткові стійки (А. С. СРСР № 1511416, кл. E21D 11/14, БИ № 36, 1989). Недоліком цього кріплення є складність пристрою шарнірних з'єднань, і необхідність у використанні додаткових складових стійок. Відоме кріплення підготовчих виробок, що містить верхняк, укорочену стійку, з'єднану з верхнім лежнем дерев'яного костра вузлом піддатливості. (Патент України № 71762, МПК Е 21 D 11/14, Бюл. № 14, 2012 р.) Недоліком відомого кріплення є існування у вузлі піддатливості укороченої стійки і лежня одного пристрою, який знижує опір рамного кріплення, сприяє зміні напрямку переміщення стійки щодо лежня і відриву від нього по зварених швах різьбових стержнів замкового з'єднання і має обмежений опір через велике осідання дерев'яного костра, яке випереджає піддатливість стійки в замку, при цьому зменшується загальний опір до зіткнення основи укороченої стійки з підошвою виробки. Найбільш близьким аналогом є кріплення підготовчих виробок, що містить стійку, верхняк, укорочену стійку, лежень, вигнутий у бік виробки, охоронний елемент з металевих профілів (Патент України № 54764, МПК Н 21D 11/14, Бюл. № 22, 2010 р.). Недоліком є висока металоємність охоронного елемента, йото низька піддатливість у результаті чого збільшується навантаження на вигнуту частину лежня і замкові з'єднання, що призводить до деформацій лежня і розривів замкового з'єднання. В основу корисної моделі поставлена задача вдосконалити кріплення підготовчої виробки для повторного її використання, в якій за рахунок подовження бічної стійки на половину потужності пласта нижче металевого лежня, сполученого з укороченою стійкою замковим з'єднанням досягається гармонізація взаємодії охоронного елемента і рами кріплення, що забезпечує мінімальну втрату перетину і збереження елементів рами кріплення. Поставлена задача вирішується тим, що в кріпленні підготовчої виробки, що містить стійку, верхняк, укорочену стійку, охоронний елемент, згідно з корисною моделлю, вузол піддатливості складається з двох кріпильних скоб, при цьому бічна стійка з боку охоронного елемента вкорочена на половину потужності виймального пласта, що забезпечує при зіткненні з підошвою утворення додаткового контакту з підошвою виробки і дозволяє при спільній роботі опорних елементів і рам кріплення гармонійно взаємодіяти з бічними породами. Суть корисної моделі пояснюється кресленнями, де на фіг. 1 показано поперечний переріз виробки, на фіг. 2 - додатковий замок піддатливості в зборі, на фіг. 3 - вигляд лежня і охоронного елемента. Кріплення підготовчої виробки складається з укороченої стійки 1, верхняка 2, додаткового замка піддатливості 3, лежня 4 та охоронного елемента 5. У запропонованому кріпленні підготовчої виробки вузол піддатливості 3, який розташований між лежнем 4 і укороченою бічною стійкою 1, складається з двох кріпильних скоб, при цьому лежень орієнтований виїмкою вниз, покладений у вирубані в поперечній стійці охоронного елемента, паза і посилений додатковими стійками. Бічна стійка 1 вкорочена на половину потужності виймального пласта. Це дозволить взаємозв'язати при силовій взаємодії величини опускання покрівлі на контурі виробки і під охоронним елементом, а також видавлювання підошви з боку охоронного елемента при осіданні порід і здавлюванні охоронного елемента. Бічна стійка утворює додатковий опір, міцний взаємозв'язок між охоронним елементом і рамою кріплення, що в результаті зменшить деформацію і руйнування кріплення, і мінімізує зміни геометричних параметрів підготовчої виробки. Використання пропонованого кріплення - забезпечення мінімальної втрати перерізу виробки та збереження кріплення. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Кріплення підготовчої виробки, що містить стійку, верхняк, бічну стійку, лежень, охоронний елемент, вузол піддатливості, яке відрізняється тим, що вузол піддатливості, складається з двох кріпильних скоб, при цьому бічна стійка з боку охоронного елемента вкорочена на половину потужності виймального пласта. 1 UA 109805 U 2 UA 109805 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
