Кріплення підготовчої виробки

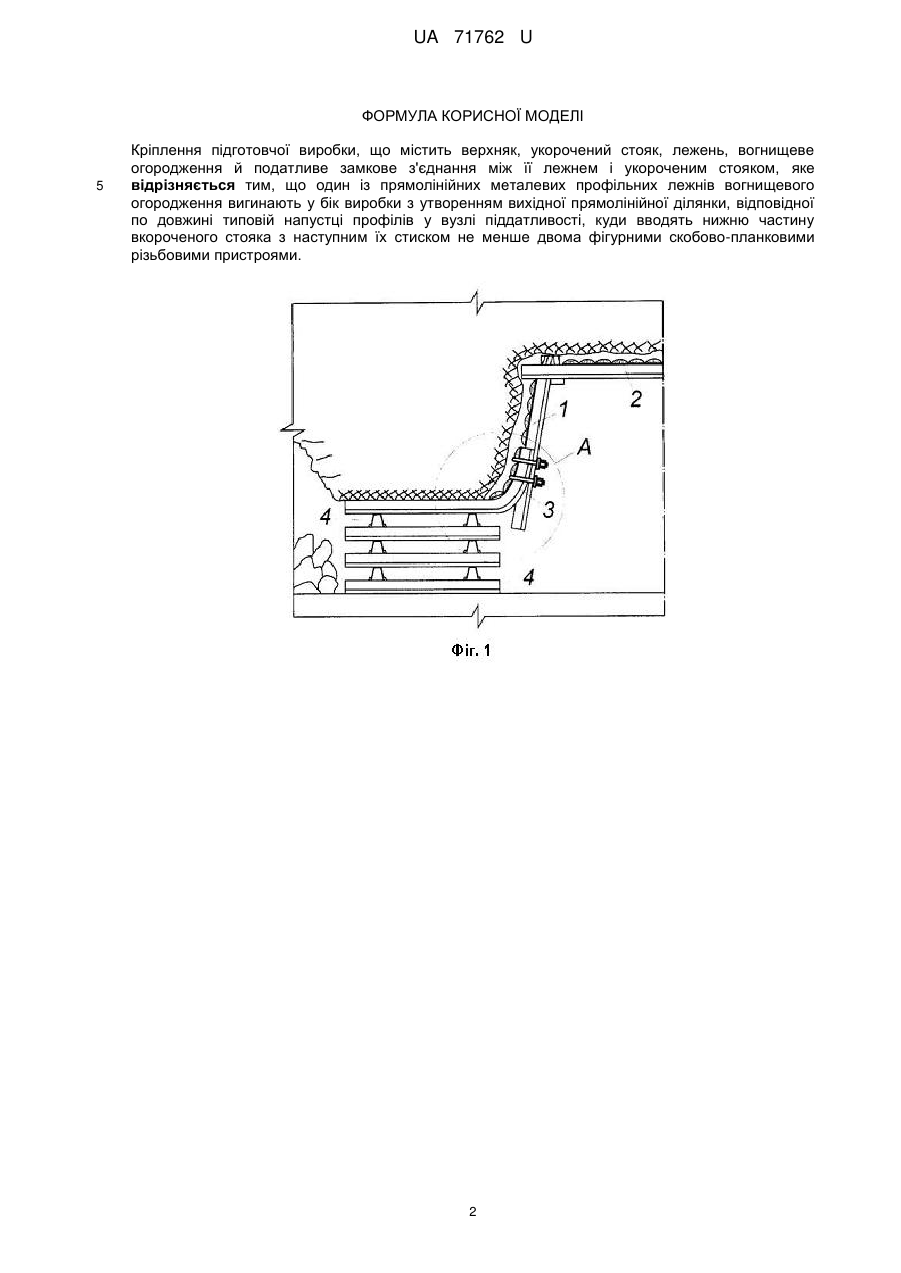

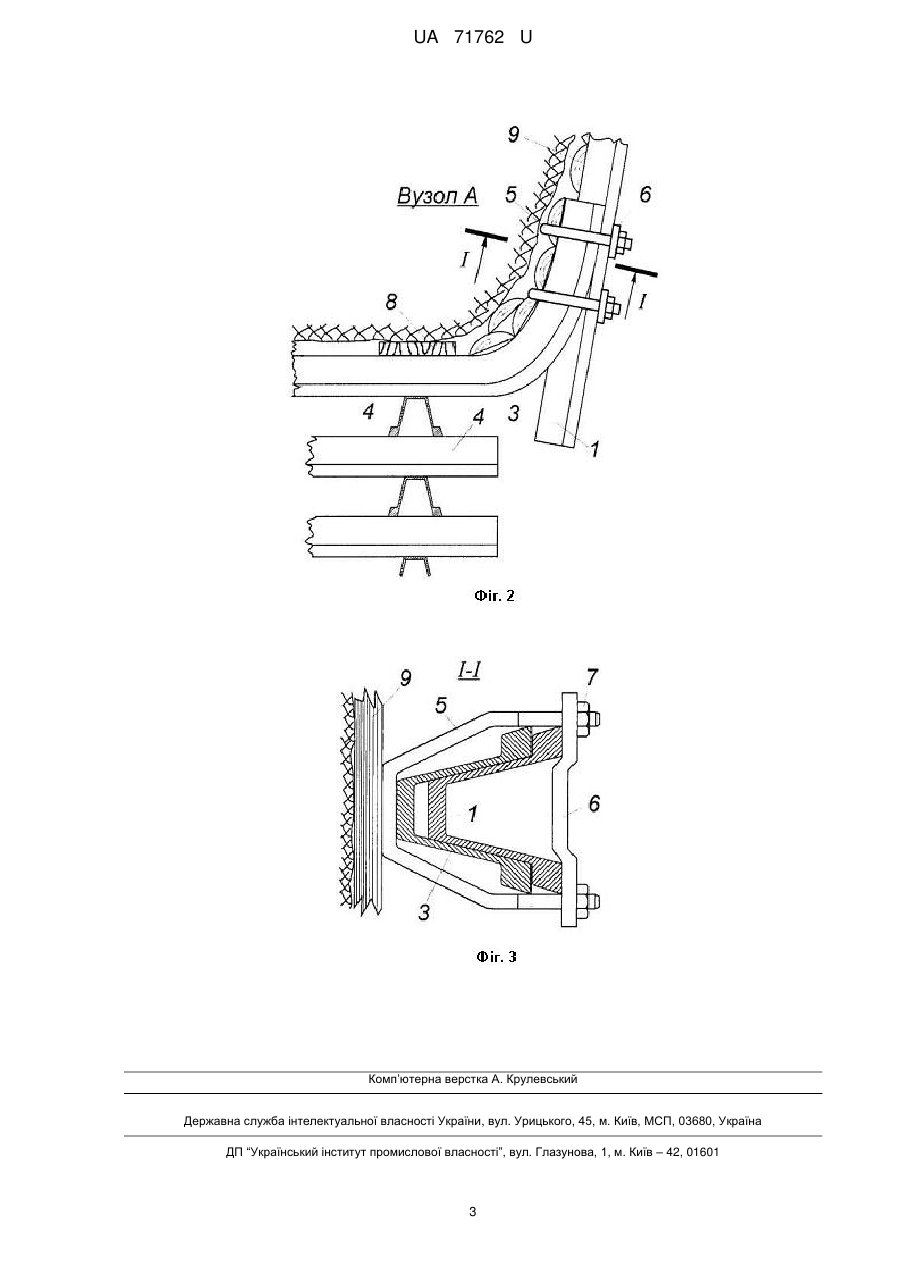

Реферат: UA 71762 U UA 71762 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до гірничої промисловості та призначена для охорони й підтримки підготовчих сполучених з лавою виробок, які повторно використовуються, та пройдених з верхнім підриванням покрівлі. Відоме кріплення сполучення виїмкового штрека, що містить верхняк, стояки, при цьому нижня частина стояка вигнута у бік зовнішнього контуру кріплення, під якою встановлюють додатковий стояк (Авт. св. СССР № 1511416 кл. Е21D 11/14, БИ № 26, 1989). Недоліками цього кріплення є складність пристрою шарнірних з'єднань і необхідність використання додаткових стояків. Відоме кріплення підготовчого виробки, що містить верхняк, укорочений складений стояк з вузлом її піддатливості, що опирається нижнім кінцем на лежень огородження у вигляді дерев'яного багаття (Влияние разгрузочной бермы на стойкость присечной выработки. - Вугілля України. - 2000, №6. - С. 14-16). Недоліками цього кріплення є обмежена піддатливість стояка в її замковому з'єднанні, тверде стикування нижньої частини стояка з лежнем і недостатній первісний опір огородження через його високу піддатливість. Найбільш близьким по технічній суті й досягненню ефекту є кріплення підготовчої виробки, що включає верхняк, укорочений стояк, з'єднаний з верхнім лежнем дерев'яного вогнищевого огородження вузлом піддатливості (Пат. України № 54764 U, МПК (2009), Е21D 11/14, Бюл. № 22, 2010 р.). Недоліками цього кріплення є наявність у вузлі піддатливості укороченого стояка й лежня одного стисненого пристрою, що знижує опір рамного кріплення, сприяє зміні напрямку переміщенню стійки щодо лежня й відриву від нього по зварених швах різьбових стрижнів замкового з'єднання, та має спочатку обмежений опір через високе осідання дерев'яного багаття, що випереджає піддатливість стояка в замку, через що зменшується спільний їхній опір до зіткнення основи вкороченого стояка з підошвою виробки. В основу корисної моделі поставлена задача вдосконалити кріплення підготовчого виробки для її повторного використання, в якій за рахунок введення посиленого вузла піддатливості, що з'єднує однопрофільний вкорочений стояк рамного кріплення й верхній лежень вогнищевого огородження з того ж металевого профілю підвищеного опору, досягається гармонічне їх взаємодія зі зміщеними покрівлею й ґрунтом, що забезпечує мінімальну втрату розтину виробки й цілісності рамного кріплення. Поставлена задача вирішується тим, що кріплення підготовчої виробки з металевих профілів, що містить верхняк, укорочений стояк, огородження у вигляді вогнищевої опори та податливе замкове з'єднання між її лежнем і укороченим стояком, згідно з корисною моделлю, один із прямолінійних металевих профільних лежнів вогнищевого огородження вигинають у бік виробки з утворенням вихідної прямолінійної ділянки для замкового з'єднання зі стійкою і їх стиском різьбовими пристроями, що дозволяє при спільній роботі опорних елементів гармонійно взаємодіяти з породами, що зміщаються, на сполученні підготовчої й очисної виробок при наростаючому опорі цього кріплення, зберігати її високу піддатливість, аж до зіткнення основи вкороченого стояка з підошвою підготовчої виробки. На фіг. 1 показаний поперечний переріз частини виробки, сполученої з лавою, на фіг. 2 замок піддатливості в зборі, на фіг. 3 - поперечний переріз вузла піддатливості. Кріплення підготовчої виробки складається зі стояка 1, верхняка 2, лежня 3 з ділянкою закруглення, прямолінійних лежнів багаття 4 із взаємозамінного металевого профілю, фігурних скоб 5 з різьбою, планок 6, гайок 7, дерев'яного клина 8 і затягувань 9. Особливістю пропонованого кріплення підготовчої виробки є введення широкого майданного контакту однакових по профілю стояків 1 і верхнього лежня 3 у вузлі їхньої піддатливості за рахунок вигину останнього й формування на його кінці прямолінійної ділянки з нахилом, рівним по величині куту нахилу стояка до підошви виробки, відповідної по довжині типовій напустці профілів у вузлі піддатливості. Це дозволяє при силовому взаємозв'язку підтримуючих і огороджувальних елементів, спільної їх піддатливості підвищити сукупність опору породам, що зміщаються, у тому числі за рахунок самочинного збільшення стискуючого зусилля нижнього скобово-планкового різьбового пристрою при осаді й влученні його на криволінійну ділянку лежня, що в результаті запобігатиме деформаціям і руйнуванням рамного кріплення, забезпечить мінімальну втрату розтину виробки й тривале її збереження. Використання пропонованого кріплення дозволить підвищити стійкість підготовчої виробки за період її експлуатації особливо в місцях переходу лавою геологічних розривів шару, запобігти обваленню покрівлі на сполученні цих виробок і скоротити витрати на їх утримання. 60 1 UA 71762 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Кріплення підготовчої виробки, що містить верхняк, укорочений стояк, лежень, вогнищеве огородження й податливе замкове з'єднання між її лежнем і укороченим стояком, яке відрізняється тим, що один із прямолінійних металевих профільних лежнів вогнищевого огородження вигинають у бік виробки з утворенням вихідної прямолінійної ділянки, відповідної по довжині типовій напустці профілів у вузлі піддатливості, куди вводять нижню частину вкороченого стояка з наступним їх стиском не менше двома фігурними скобово-планковими різьбовими пристроями. 2 UA 71762 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
