Мобільний зерноочисник

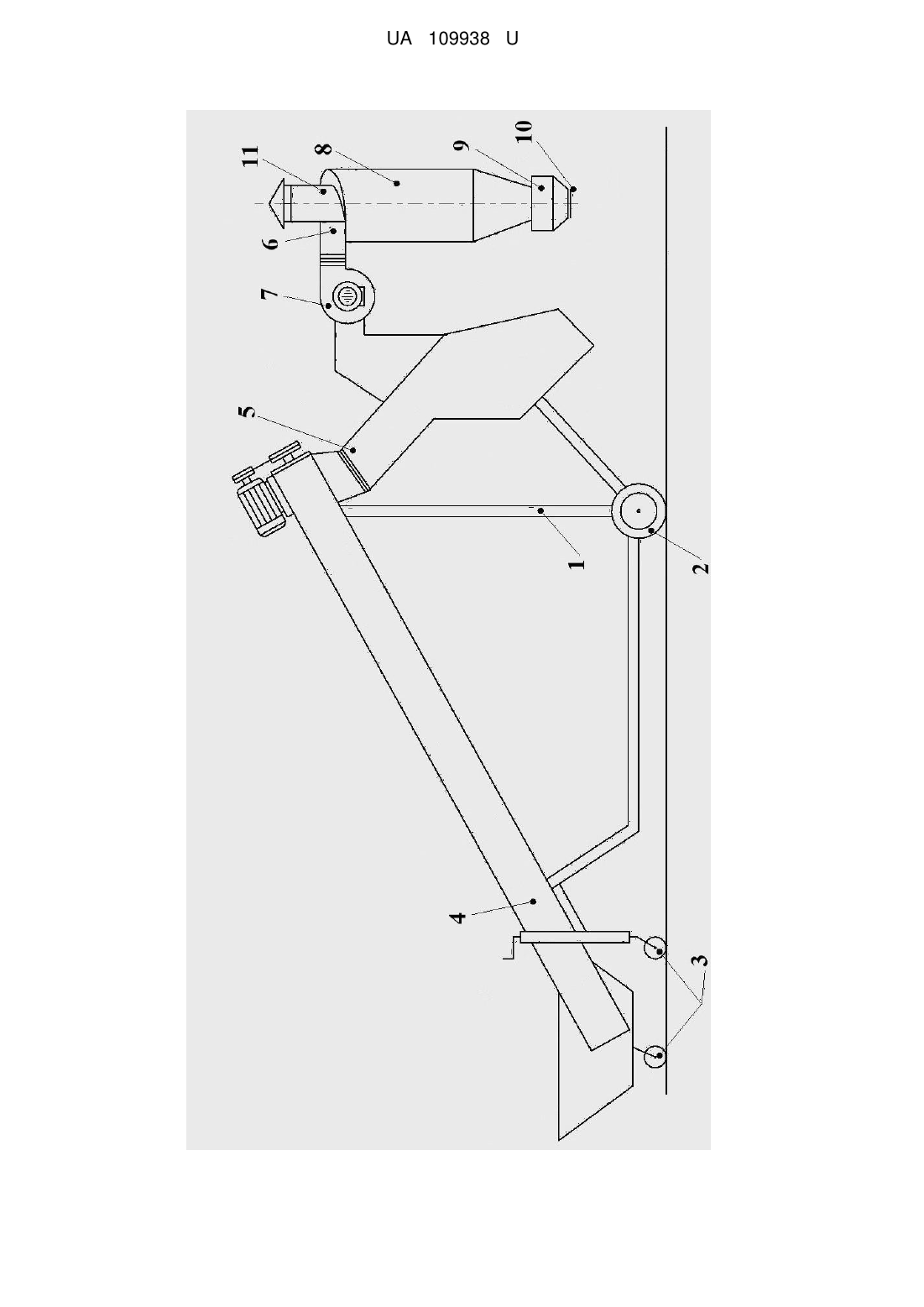

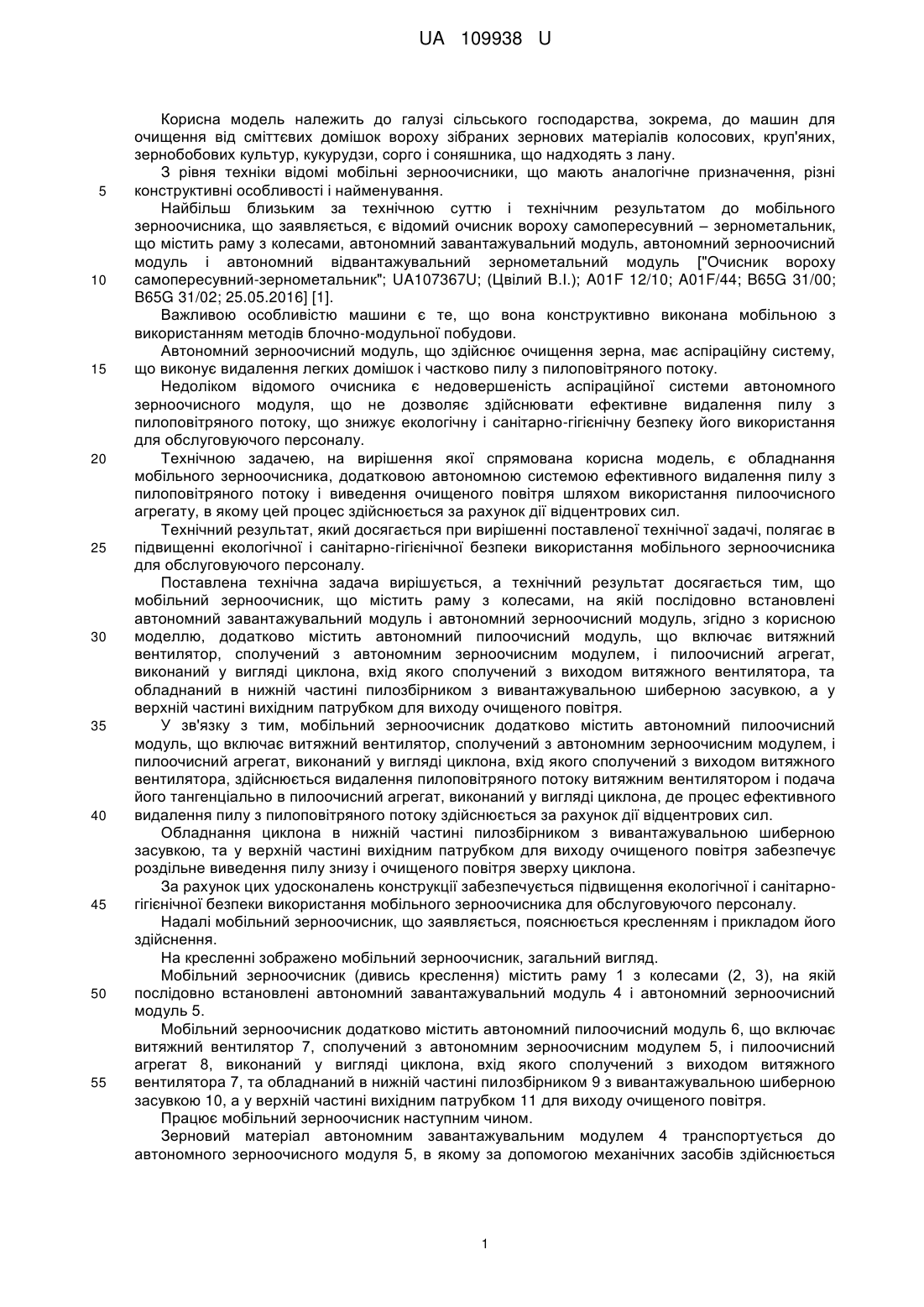

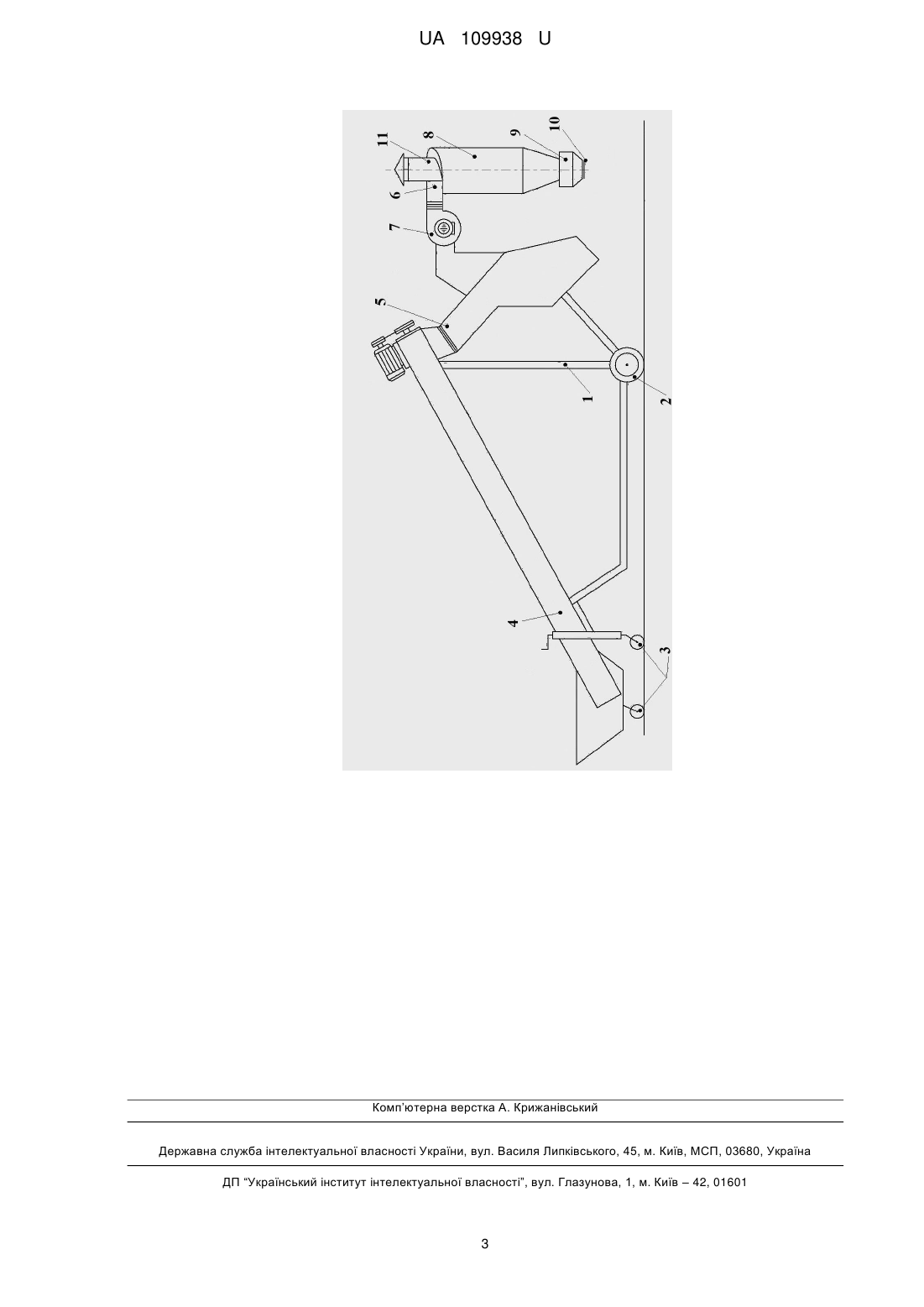

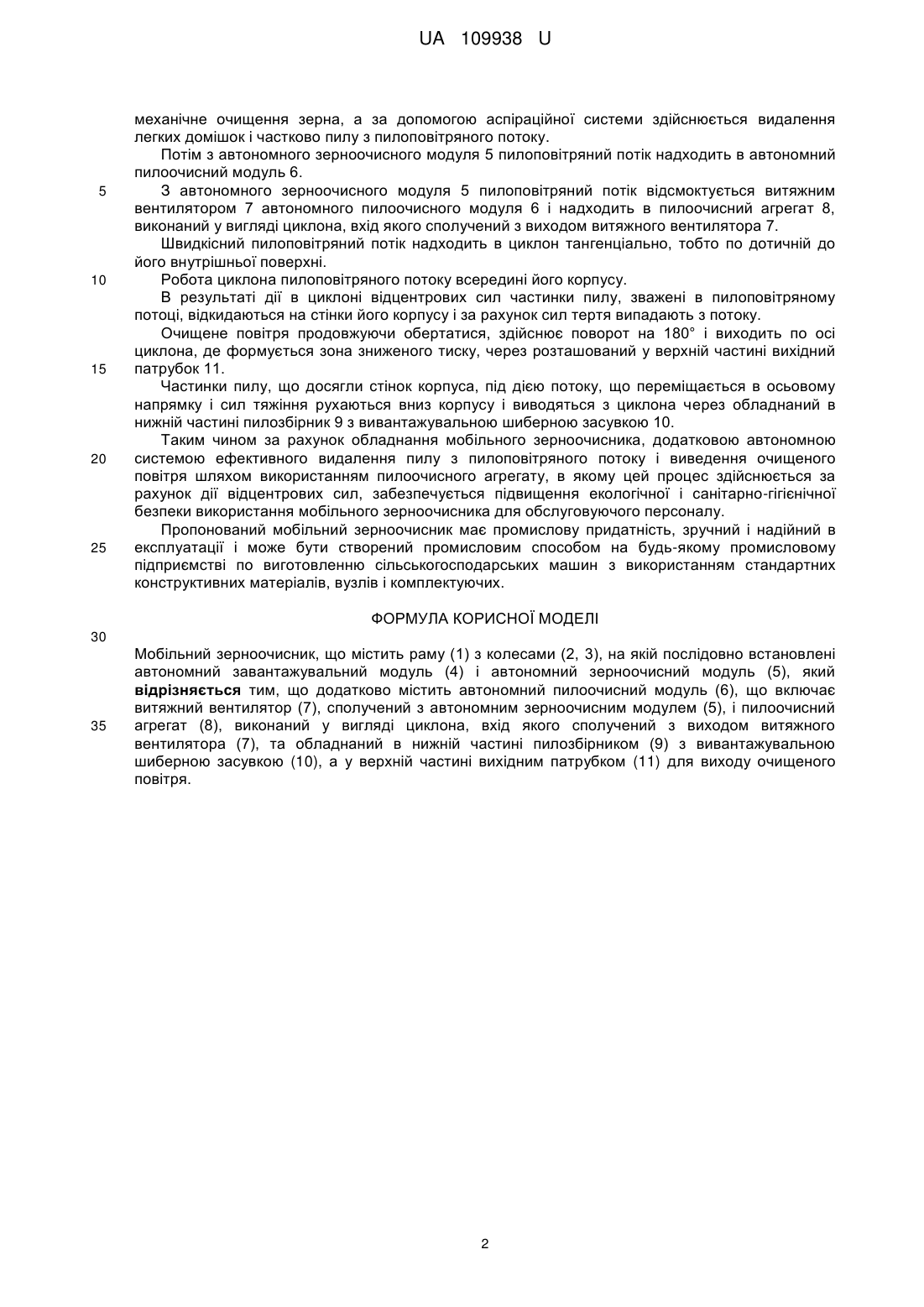

Реферат: Мобільний зерноочисник містить раму (1) з колесами (2, 3), на якій послідовно встановлені автономний завантажувальний модуль (4) і автономний зерноочисний модуль. Крім цього, він додатково містить автономний пилоочисний модуль (6), що включає витяжний вентилятор (7), сполучений з автономним зерноочисним модулем (5), і пилоочисний агрегат (8), виконаний у вигляді циклона, вхід якого сполучений з виходом витяжного вентилятора (7), та обладнаний в нижній частині пилозбірником (9) з вивантажувальною шиберною засувкою (10), а у верхній частині вихідним патрубком (11) для виходу очищеного повітря. UA 109938 U (12) UA 109938 U UA 109938 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі сільського господарства, зокрема, до машин для очищення від сміттєвих домішок вороху зібраних зернових матеріалів колосових, круп'яних, зернобобових культур, кукурудзи, сорго і соняшника, що надходять з лану. З рівня техніки відомі мобільні зерноочисники, що мають аналогічне призначення, різні конструктивні особливості і найменування. Найбільш близьким за технічною суттю і технічним результатом до мобільного зерноочисника, що заявляється, є відомий очисник вороху самопересувний – зернометальник, що містить раму з колесами, автономний завантажувальний модуль, автономний зерноочисний модуль і автономний відвантажувальний зернометальний модуль ["Очисник вороху самопересувний-зернометальник"; UA107367U; (Цвілий В.І.); A01F 12/10; A01F/44; B65G 31/00; B65G 31/02; 25.05.2016] [1]. Важливою особливістю машини є те, що вона конструктивно виконана мобільною з використанням методів блочно-модульної побудови. Автономний зерноочисний модуль, що здійснює очищення зерна, має аспіраційну систему, що виконує видалення легких домішок і частково пилу з пилоповітряного потоку. Недоліком відомого очисника є недовершеність аспіраційної системи автономного зерноочисного модуля, що не дозволяє здійснювати ефективне видалення пилу з пилоповітряного потоку, що знижує екологічну і санітарно-гігієнічну безпеку його використання для обслуговуючого персоналу. Технічною задачею, на вирішення якої спрямована корисна модель, є обладнання мобільного зерноочисника, додатковою автономною системою ефективного видалення пилу з пилоповітряного потоку і виведення очищеного повітря шляхом використання пилоочисного агрегату, в якому цей процес здійснюється за рахунок дії відцентрових сил. Технічний результат, який досягається при вирішенні поставленої технічної задачі, полягає в підвищенні екологічної і санітарно-гігієнічної безпеки використання мобільного зерноочисника для обслуговуючого персоналу. Поставлена технічна задача вирішується, а технічний результат досягається тим, що мобільний зерноочисник, що містить раму з колесами, на якій послідовно встановлені автономний завантажувальний модуль і автономний зерноочисний модуль, згідно з корисною моделлю, додатково містить автономний пилоочисний модуль, що включає витяжний вентилятор, сполучений з автономним зерноочисним модулем, і пилоочисний агрегат, виконаний у вигляді циклона, вхід якого сполучений з виходом витяжного вентилятора, та обладнаний в нижній частині пилозбірником з вивантажувальною шиберною засувкою, а у верхній частині вихідним патрубком для виходу очищеного повітря. У зв'язку з тим, мобільний зерноочисник додатково містить автономний пилоочисний модуль, що включає витяжний вентилятор, сполучений з автономним зерноочисним модулем, і пилоочисний агрегат, виконаний у вигляді циклона, вхід якого сполучений з виходом витяжного вентилятора, здійснюється видалення пилоповітряного потоку витяжним вентилятором і подача його тангенціально в пилоочисний агрегат, виконаний у вигляді циклона, де процес ефективного видалення пилу з пилоповітряного потоку здійснюється за рахунок дії відцентрових сил. Обладнання циклона в нижній частині пилозбірником з вивантажувальною шиберною засувкою, та у верхній частині вихідним патрубком для виходу очищеного повітря забезпечує роздільне виведення пилу знизу і очищеного повітря зверху циклона. За рахунок цих удосконалень конструкції забезпечується підвищення екологічної і санітарногігієнічної безпеки використання мобільного зерноочисника для обслуговуючого персоналу. Надалі мобільний зерноочисник, що заявляється, пояснюється кресленням і прикладом його здійснення. На кресленні зображено мобільний зерноочисник, загальний вигляд. Мобільний зерноочисник (дивись креслення) містить раму 1 з колесами (2, 3), на якій послідовно встановлені автономний завантажувальний модуль 4 і автономний зерноочисний модуль 5. Мобільний зерноочисник додатково містить автономний пилоочисний модуль 6, що включає витяжний вентилятор 7, сполучений з автономним зерноочисним модулем 5, і пилоочисний агрегат 8, виконаний у вигляді циклона, вхід якого сполучений з виходом витяжного вентилятора 7, та обладнаний в нижній частині пилозбірником 9 з вивантажувальною шиберною засувкою 10, а у верхній частині вихідним патрубком 11 для виходу очищеного повітря. Працює мобільний зерноочисник наступним чином. Зерновий матеріал автономним завантажувальним модулем 4 транспортується до автономного зерноочисного модуля 5, в якому за допомогою механічних засобів здійснюється 1 UA 109938 U 5 10 15 20 25 механічне очищення зерна, а за допомогою аспіраційної системи здійснюється видалення легких домішок і частково пилу з пилоповітряного потоку. Потім з автономного зерноочисного модуля 5 пилоповітряний потік надходить в автономний пилоочисний модуль 6. З автономного зерноочисного модуля 5 пилоповітряний потік відсмоктується витяжним вентилятором 7 автономного пилоочисного модуля 6 і надходить в пилоочисний агрегат 8, виконаний у вигляді циклона, вхід якого сполучений з виходом витяжного вентилятора 7. Швидкісний пилоповітряний потік надходить в циклон тангенціально, тобто по дотичній до його внутрішньої поверхні. Робота циклона пилоповітряного потоку всередині його корпусу. В результаті дії в циклоні відцентрових сил частинки пилу, зважені в пилоповітряному потоці, відкидаються на стінки його корпусу і за рахунок сил тертя випадають з потоку. Очищене повітря продовжуючи обертатися, здійснює поворот на 180° і виходить по осі циклона, де формується зона зниженого тиску, через розташований у верхній частині вихідний патрубок 11. Частинки пилу, що досягли стінок корпуса, під дією потоку, що переміщається в осьовому напрямку і сил тяжіння рухаються вниз корпусу і виводяться з циклона через обладнаний в нижній частині пилозбірник 9 з вивантажувальною шиберною засувкою 10. Таким чином за рахунок обладнання мобільного зерноочисника, додатковою автономною системою ефективного видалення пилу з пилоповітряного потоку і виведення очищеного повітря шляхом використанням пилоочисного агрегату, в якому цей процес здійснюється за рахунок дії відцентрових сил, забезпечується підвищення екологічної і санітарно-гігієнічної безпеки використання мобільного зерноочисника для обслуговуючого персоналу. Пропонований мобільний зерноочисник має промислову придатність, зручний і надійний в експлуатації і може бути створений промисловим способом на будь-якому промисловому підприємстві по виготовленню сільськогосподарських машин з використанням стандартних конструктивних матеріалів, вузлів і комплектуючих. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 Мобільний зерноочисник, що містить раму (1) з колесами (2, 3), на якій послідовно встановлені автономний завантажувальний модуль (4) і автономний зерноочисний модуль (5), який відрізняється тим, що додатково містить автономний пилоочисний модуль (6), що включає витяжний вентилятор (7), сполучений з автономним зерноочисним модулем (5), і пилоочисний агрегат (8), виконаний у вигляді циклона, вхід якого сполучений з виходом витяжного вентилятора (7), та обладнаний в нижній частині пилозбірником (9) з вивантажувальною шиберною засувкою (10), а у верхній частині вихідним патрубком (11) для виходу очищеного повітря. 2 UA 109938 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
