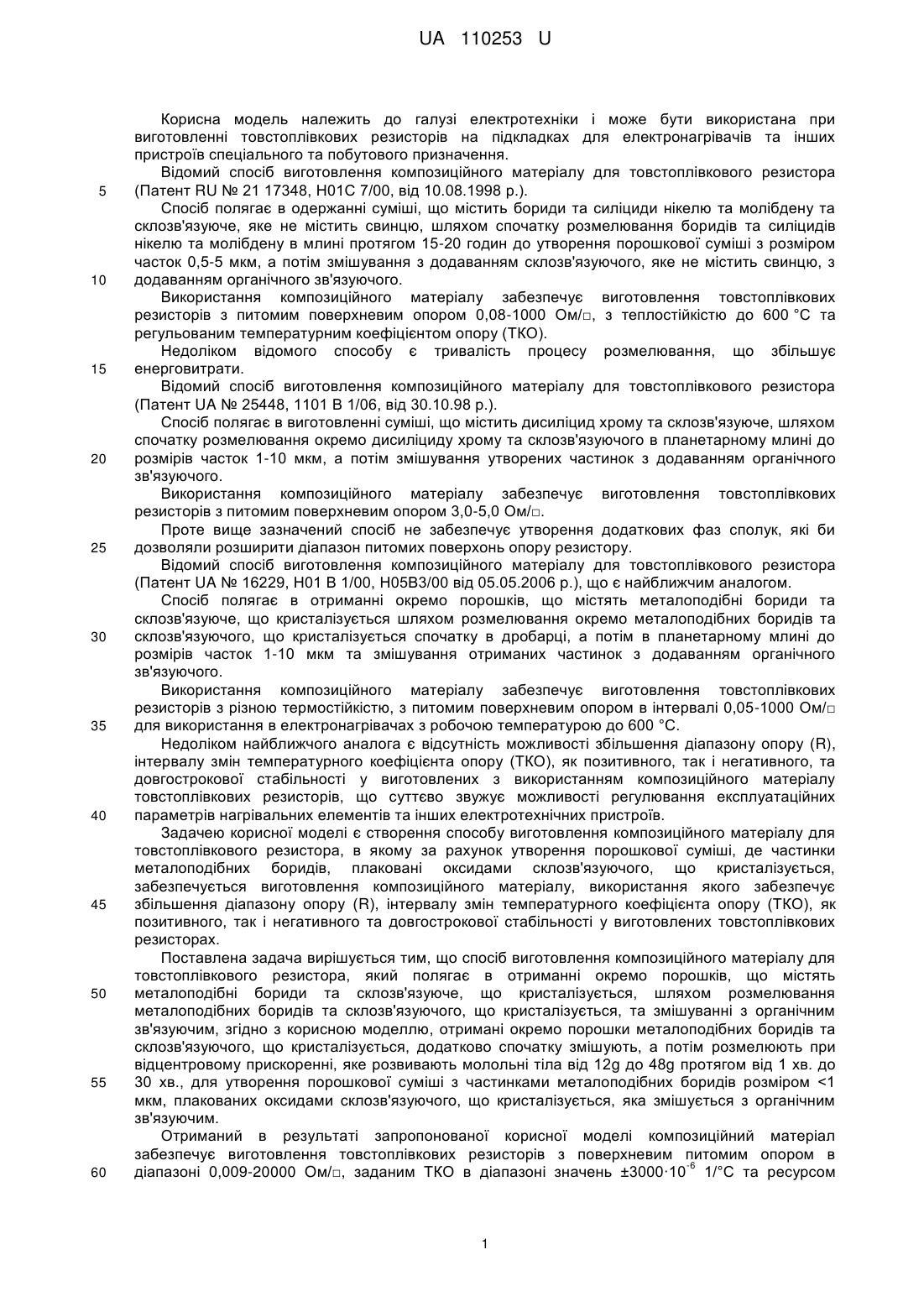

Спосіб виготовлення композиційного матеріалу для товстоплівкового резистора

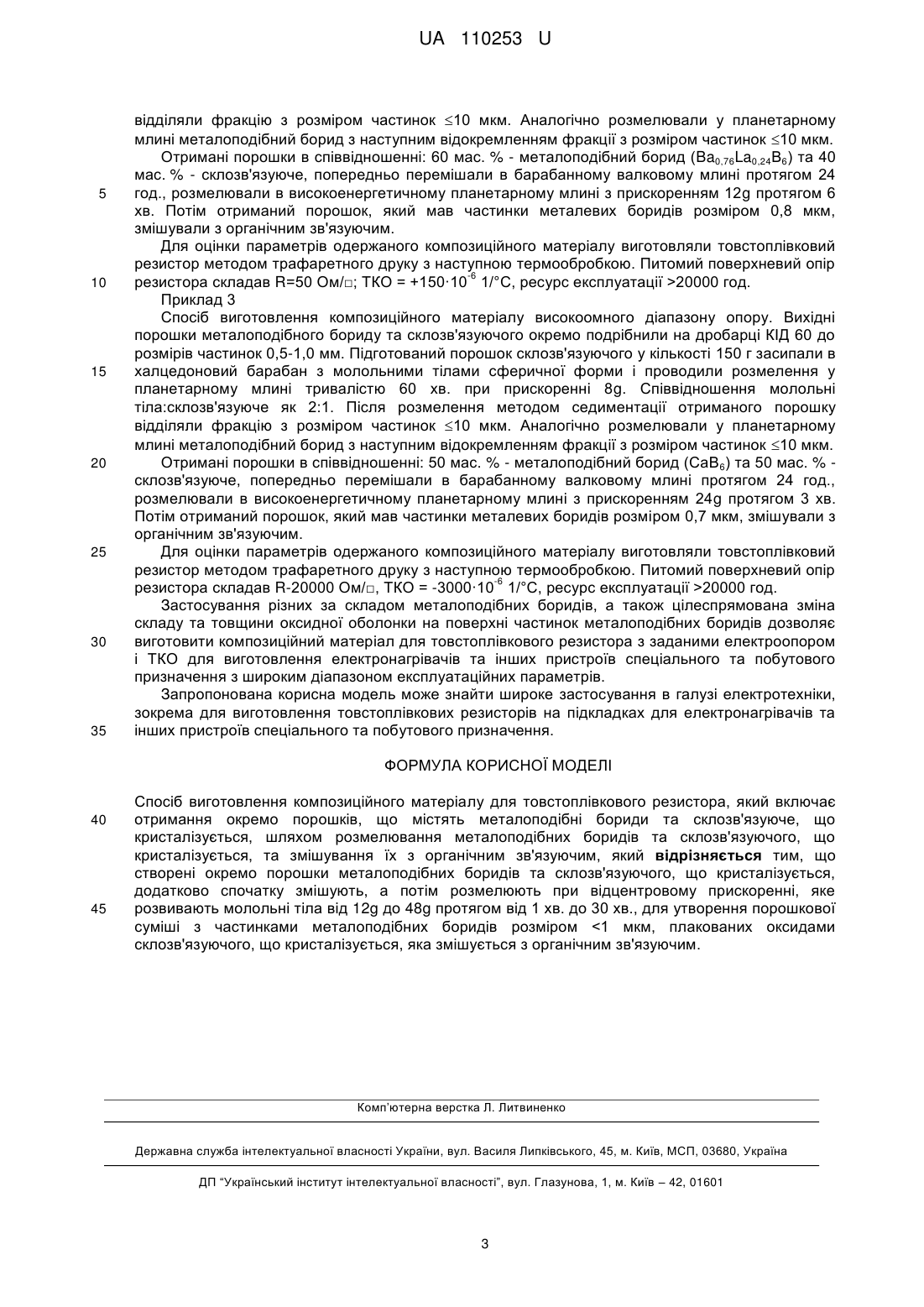

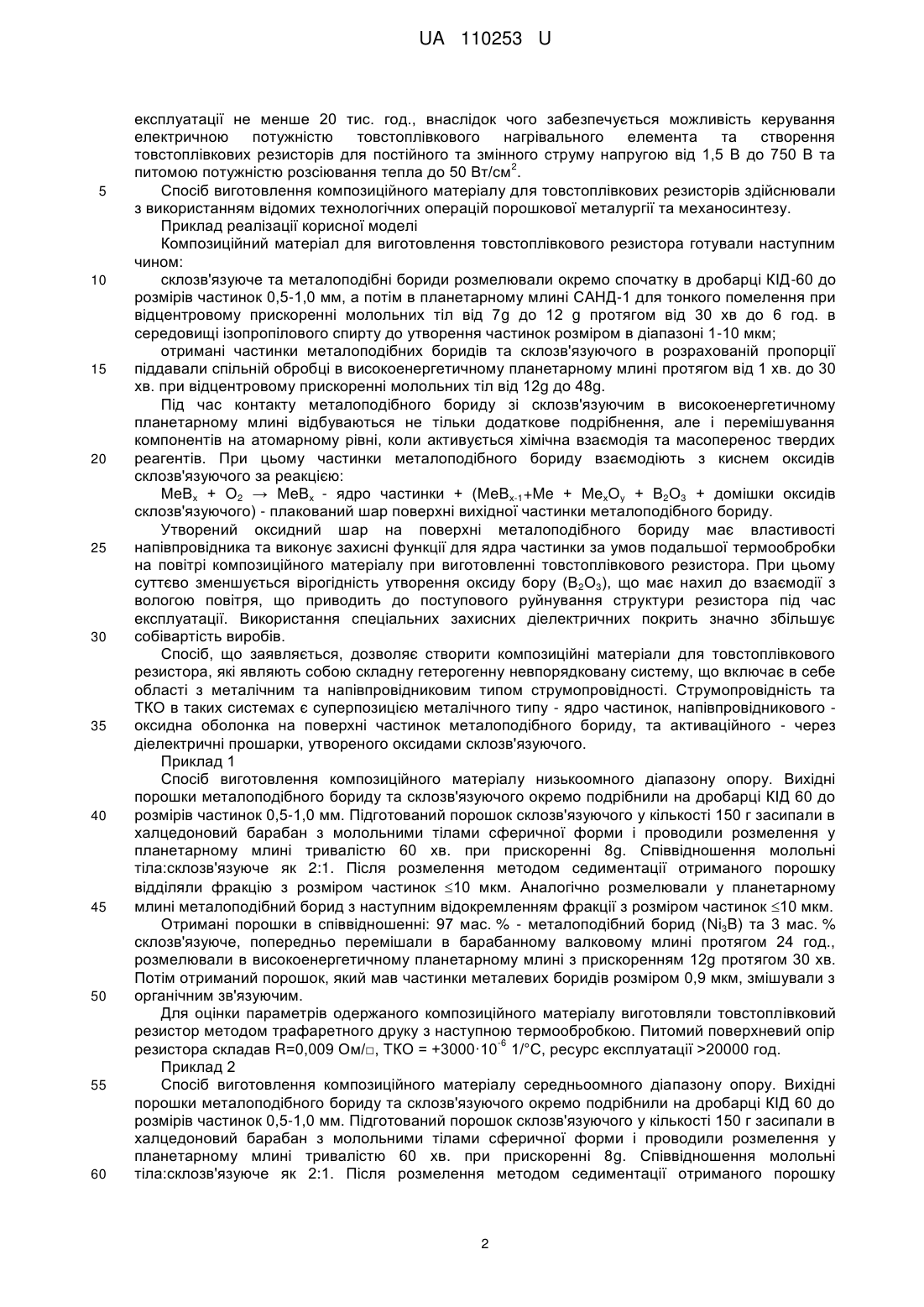

Реферат: Спосіб виготовлення композиційного матеріалу для товстоплівкового резистора включає отримання окремо порошків, що містять металоподібні бориди та склозв'язуюче, що кристалізується, шляхом розмелювання металоподібних боридів та склозв'язуючого, що кристалізується, та змішування їх з органічним зв'язуючим. Створені окремо порошки металоподібних боридів та склозв'язуючого, що кристалізується, додатково спочатку змішують, а потім розмелюють при відцентровому прискоренні, яке розвивають молольні тіла від 12g до 48g протягом від 1 хв. до 30 хв., для утворення порошкової суміші з частинками металоподібних боридів розміром 20000 год. Приклад 3 Спосіб виготовлення композиційного матеріалу високоомного діапазону опору. Вихідні порошки металоподібного бориду та склозв'язуючого окремо подрібнили на дробарці КІД 60 до розмірів частинок 0,5-1,0 мм. Підготований порошок склозв'язуючого у кількості 150 г засипали в халцедоновий барабан з молольними тілами сферичної форми і проводили розмелення у планетарному млині тривалістю 60 хв. при прискоренні 8g. Співвідношення молольні тіла:склозв'язуюче як 2:1. Після розмелення методом седиментації отриманого порошку відділяли фракцію з розміром частинок 10 мкм. Аналогічно розмелювали у планетарному млині металоподібний борид з наступним відокремленням фракції з розміром частинок 10 мкм. Отримані порошки в співвідношенні: 50 мас. % - металоподібний борид (СаВ6) та 50 мас. % склозв'язуюче, попередньо перемішали в барабанному валковому млині протягом 24 год., розмелювали в високоенергетичному планетарному млині з прискоренням 24g протягом 3 хв. Потім отриманий порошок, який мав частинки металевих боридів розміром 0,7 мкм, змішували з органічним зв'язуючим. Для оцінки параметрів одержаного композиційного матеріалу виготовляли товстоплівковий резистор методом трафаретного друку з наступною термообробкою. Питомий поверхневий опір -6 резистора складав R-20000 Ом/□, ТКО = -3000·10 1/°С, ресурс експлуатації >20000 год. Застосування різних за складом металоподібних боридів, а також цілеспрямована зміна складу та товщини оксидної оболонки на поверхні частинок металоподібних боридів дозволяє виготовити композиційний матеріал для товстоплівкового резистора з заданими електроопором і ТКО для виготовлення електронагрівачів та інших пристроїв спеціального та побутового призначення з широким діапазоном експлуатаційних параметрів. Запропонована корисна модель може знайти широке застосування в галузі електротехніки, зокрема для виготовлення товстоплівкових резисторів на підкладках для електронагрівачів та інших пристроїв спеціального та побутового призначення. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 Спосіб виготовлення композиційного матеріалу для товстоплівкового резистора, який включає отримання окремо порошків, що містять металоподібні бориди та склозв'язуюче, що кристалізується, шляхом розмелювання металоподібних боридів та склозв'язуючого, що кристалізується, та змішування їх з органічним зв'язуючим, який відрізняється тим, що створені окремо порошки металоподібних боридів та склозв'язуючого, що кристалізується, додатково спочатку змішують, а потім розмелюють при відцентровому прискоренні, яке розвивають молольні тіла від 12g до 48g протягом від 1 хв. до 30 хв., для утворення порошкової суміші з частинками металоподібних боридів розміром
