Переносна установка для повірки лічильників рідини ваговим методом

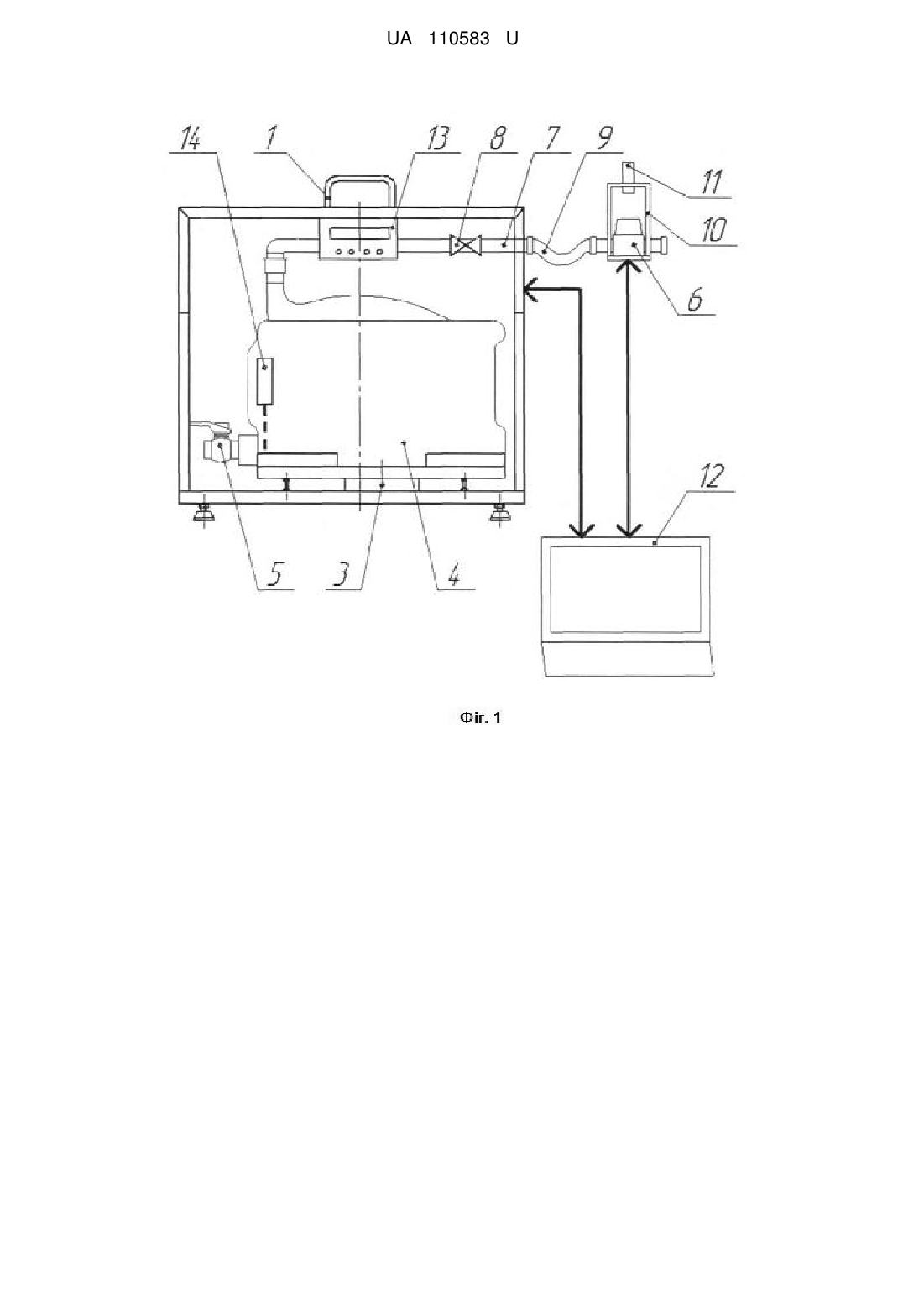

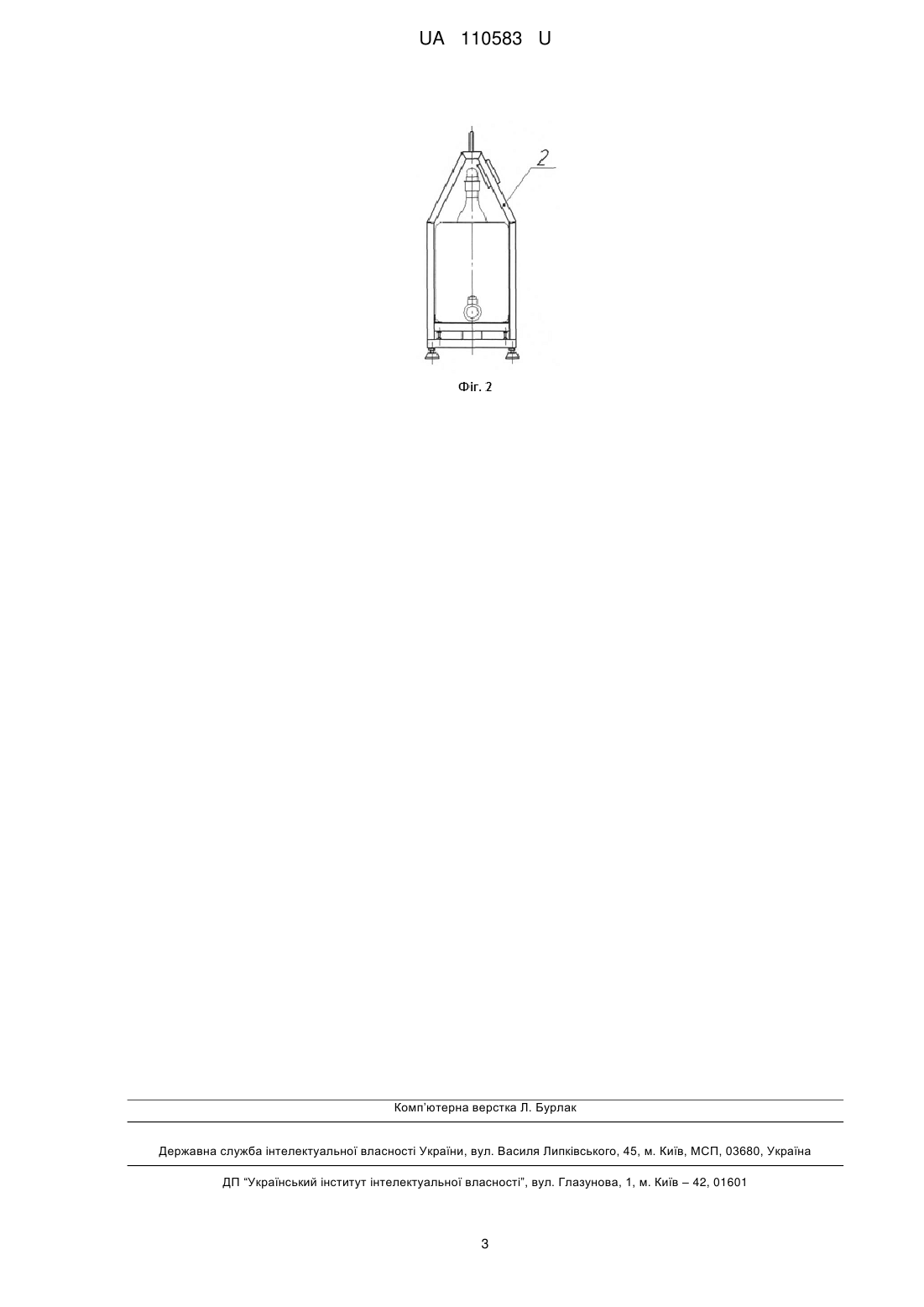

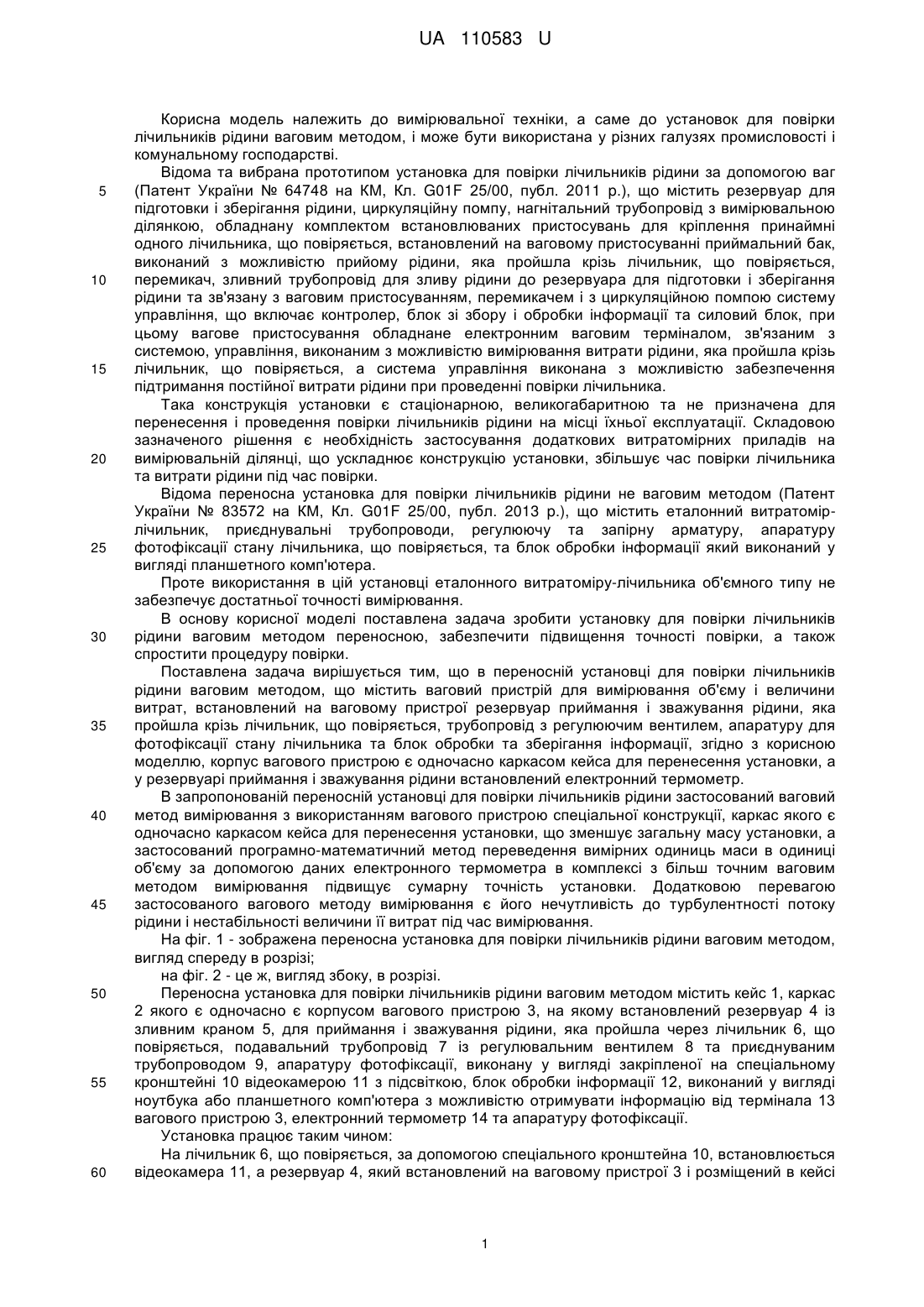

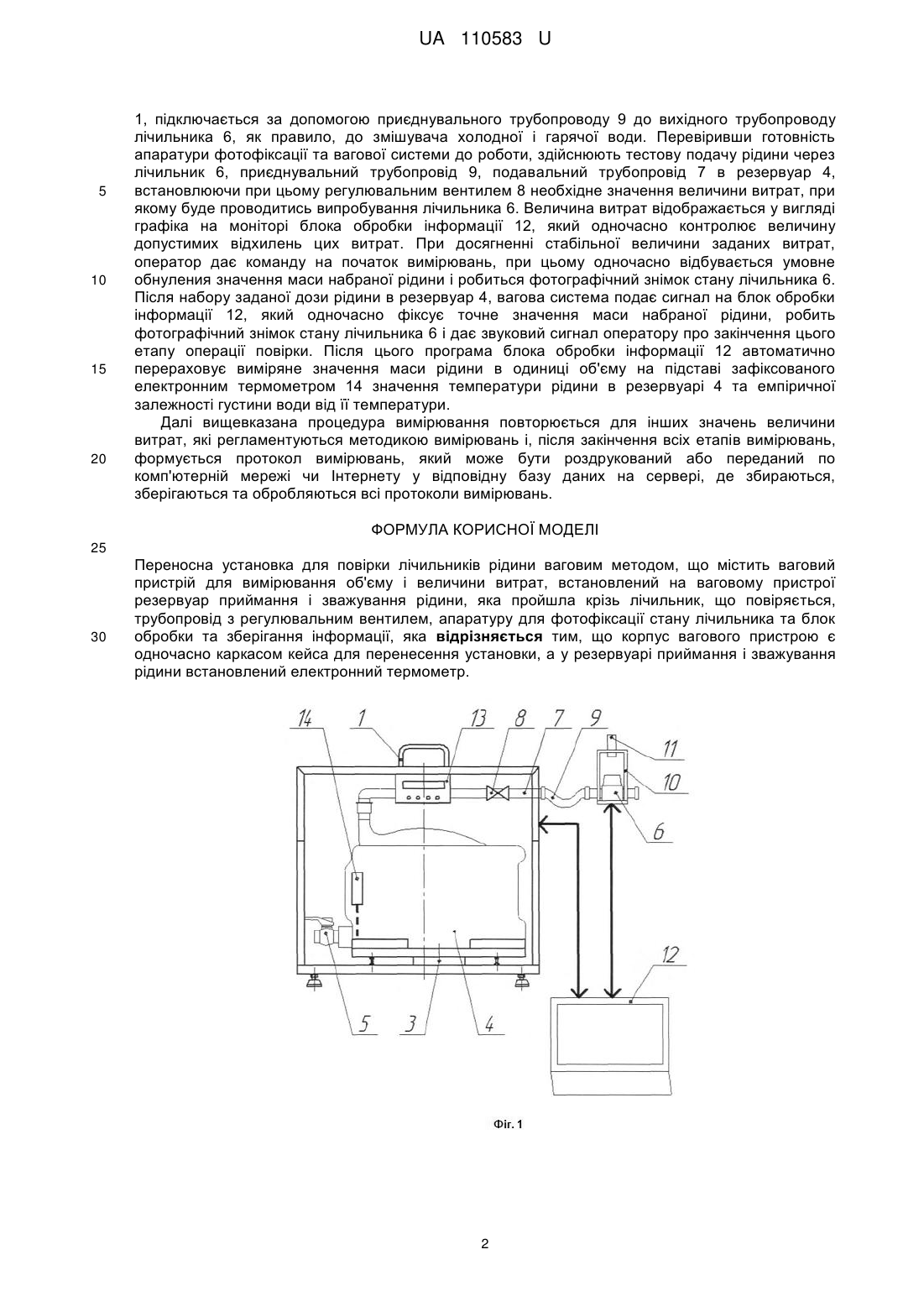

Реферат: Переносна установка для повірки лічильників рідини ваговим методом містить ваговий пристрій для вимірювання об'єму і величини витрат, встановлений на ваговому пристрої резервуар приймання і зважування рідини, яка пройшла крізь лічильник, що повіряється, трубопровід з регулювальним вентилем, апаратуру для фотофіксації стану лічильника та блок обробки та зберігання інформації. Корпус вагового пристрою є одночасно каркасом кейса для перенесення установки. В резервуарі приймання і зважування рідини встановлений електронний термометр. UA 110583 U (12) UA 110583 U UA 110583 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до вимірювальної техніки, а саме до установок для повірки лічильників рідини ваговим методом, і може бути використана у різних галузях промисловості і комунальному господарстві. Відома та вибрана прототипом установка для повірки лічильників рідини за допомогою ваг (Патент України № 64748 на КM, Кл. G01F 25/00, публ. 2011 p.), що містить резервуар для підготовки і зберігання рідини, циркуляційну помпу, нагнітальний трубопровід з вимірювальною ділянкою, обладнану комплектом встановлюваних пристосувань для кріплення принаймні одного лічильника, що повіряється, встановлений на ваговому пристосуванні приймальний бак, виконаний з можливістю прийому рідини, яка пройшла крізь лічильник, що повіряється, перемикач, зливний трубопровід для зливу рідини до резервуара для підготовки і зберігання рідини та зв'язану з ваговим пристосуванням, перемикачем і з циркуляційною помпою систему управління, що включає контролер, блок зі збору і обробки інформації та силовий блок, при цьому вагове пристосування обладнане електронним ваговим терміналом, зв'язаним з системою, управління, виконаним з можливістю вимірювання витрати рідини, яка пройшла крізь лічильник, що повіряється, а система управління виконана з можливістю забезпечення підтримання постійної витрати рідини при проведенні повірки лічильника. Така конструкція установки є стаціонарною, великогабаритною та не призначена для перенесення і проведення повірки лічильників рідини на місці їхньої експлуатації. Складовою зазначеного рішення є необхідність застосування додаткових витратомірних приладів на вимірювальній ділянці, що ускладнює конструкцію установки, збільшує час повірки лічильника та витрати рідини під час повірки. Відома переносна установка для повірки лічильників рідини не ваговим методом (Патент України № 83572 на КМ, Кл. G01F 25/00, публ. 2013 p.), що містить еталонний витратомірлічильник, приєднувальні трубопроводи, регулюючу та запірну арматуру, апаратуру фотофіксації стану лічильника, що повіряється, та блок обробки інформації який виконаний у вигляді планшетного комп'ютера. Проте використання в цій установці еталонного витратоміру-лічильника об'ємного типу не забезпечує достатньої точності вимірювання. В основу корисної моделі поставлена задача зробити установку для повірки лічильників рідини ваговим методом переносною, забезпечити підвищення точності повірки, а також спростити процедуру повірки. Поставлена задача вирішується тим, що в переносній установці для повірки лічильників рідини ваговим методом, що містить ваговий пристрій для вимірювання об'єму і величини витрат, встановлений на ваговому пристрої резервуар приймання і зважування рідини, яка пройшла крізь лічильник, що повіряється, трубопровід з регулюючим вентилем, апаратуру для фотофіксації стану лічильника та блок обробки та зберігання інформації, згідно з корисною моделлю, корпус вагового пристрою є одночасно каркасом кейса для перенесення установки, а у резервуарі приймання і зважування рідини встановлений електронний термометр. В запропонованій переносній установці для повірки лічильників рідини застосований ваговий метод вимірювання з використанням вагового пристрою спеціальної конструкції, каркас якого є одночасно каркасом кейса для перенесення установки, що зменшує загальну масу установки, а застосований програмно-математичний метод переведення вимірних одиниць маси в одиниці об'єму за допомогою даних електронного термометра в комплексі з більш точним ваговим методом вимірювання підвищує сумарну точність установки. Додатковою перевагою застосованого вагового методу вимірювання є його нечутливість до турбулентності потоку рідини і нестабільності величини її витрат під час вимірювання. На фіг. 1 - зображена переносна установка для повірки лічильників рідини ваговим методом, вигляд спереду в розрізі; на фіг. 2 - це ж, вигляд збоку, в розрізі. Переносна установка для повірки лічильників рідини ваговим методом містить кейс 1, каркас 2 якого є одночасно є корпусом вагового пристрою 3, на якому встановлений резервуар 4 із зливним краном 5, для приймання і зважування рідини, яка пройшла через лічильник 6, що повіряється, подавальний трубопровід 7 із регулювальним вентилем 8 та приєднуваним трубопроводом 9, апаратуру фотофіксації, виконану у вигляді закріпленої на спеціальному кронштейні 10 відеокамерою 11 з підсвіткою, блок обробки інформації 12, виконаний у вигляді ноутбука або планшетного комп'ютера з можливістю отримувати інформацію від термінала 13 вагового пристрою 3, електронний термометр 14 та апаратуру фотофіксації. Установка працює таким чином: На лічильник 6, що повіряється, за допомогою спеціального кронштейна 10, встановлюється відеокамера 11, а резервуар 4, який встановлений на ваговому пристрої 3 і розміщений в кейсі 1 UA 110583 U 5 10 15 20 1, підключається за допомогою приєднувального трубопроводу 9 до вихідного трубопроводу лічильника 6, як правило, до змішувача холодної і гарячої води. Перевіривши готовність апаратури фотофіксації та вагової системи до роботи, здійснюють тестову подачу рідини через лічильник 6, приєднувальний трубопровід 9, подавальний трубопровід 7 в резервуар 4, встановлюючи при цьому регулювальним вентилем 8 необхідне значення величини витрат, при якому буде проводитись випробування лічильника 6. Величина витрат відображається у вигляді графіка на моніторі блока обробки інформації 12, який одночасно контролює величину допустимих відхилень цих витрат. При досягненні стабільної величини заданих витрат, оператор дає команду на початок вимірювань, при цьому одночасно відбувається умовне обнуления значення маси набраної рідини і робиться фотографічний знімок стану лічильника 6. Після набору заданої дози рідини в резервуар 4, вагова система подає сигнал на блок обробки інформації 12, який одночасно фіксує точне значення маси набраної рідини, робить фотографічний знімок стану лічильника 6 і дає звуковий сигнал оператору про закінчення цього етапу операції повірки. Після цього програма блока обробки інформації 12 автоматично перераховує виміряне значення маси рідини в одиниці об'єму на підставі зафіксованого електронним термометром 14 значення температури рідини в резервуарі 4 та емпіричної залежності густини води від її температури. Далі вищевказана процедура вимірювання повторюється для інших значень величини витрат, які регламентуються методикою вимірювань і, після закінчення всіх етапів вимірювань, формується протокол вимірювань, який може бути роздрукований або переданий по комп'ютерній мережі чи Інтернету у відповідну базу даних на сервері, де збираються, зберігаються та обробляються всі протоколи вимірювань. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 Переносна установка для повірки лічильників рідини ваговим методом, що містить ваговий пристрій для вимірювання об'єму і величини витрат, встановлений на ваговому пристрої резервуар приймання і зважування рідини, яка пройшла крізь лічильник, що повіряється, трубопровід з регулювальним вентилем, апаратуру для фотофіксації стану лічильника та блок обробки та зберігання інформації, яка відрізняється тим, що корпус вагового пристрою є одночасно каркасом кейса для перенесення установки, а у резервуарі приймання і зважування рідини встановлений електронний термометр. 2 UA 110583 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
