Проливна установка для повірки лічильників рідини
Номер патенту: 52954
Опубліковано: 10.09.2010
Автори: Гаврилкін Максим Володимирович, Лабунський Вадим Станіславович, Кузьменко Юрій Володимирович
Формула / Реферат
1. Проливна установка для повірки лічильників рідини, що містить резервуар для рідини, трубопровідну обв'язку, принаймні один ресивер-деаератор, принаймні один насос, вимірювальну ділянку з принаймні одним еталонним лічильником і комплект встановлюваних пристосувань для кріплення принаймні одного лічильника, що повіряють, яка відрізняється тим, що ресивер-деаератор розташований у зазначеному резервуарі для рідини, причому таким чином, що при повірці лічильників рідини він знаходиться нижче рівня рідини в резервуарі для рідини і додатково ресивер-деаератор обладнаний жиклером.
2. Проливна установка за п. 1, яка відрізняється тим, що ресивер-деаератор має конічну верхню частину, на якій встановлений зазначений жиклер.
Текст

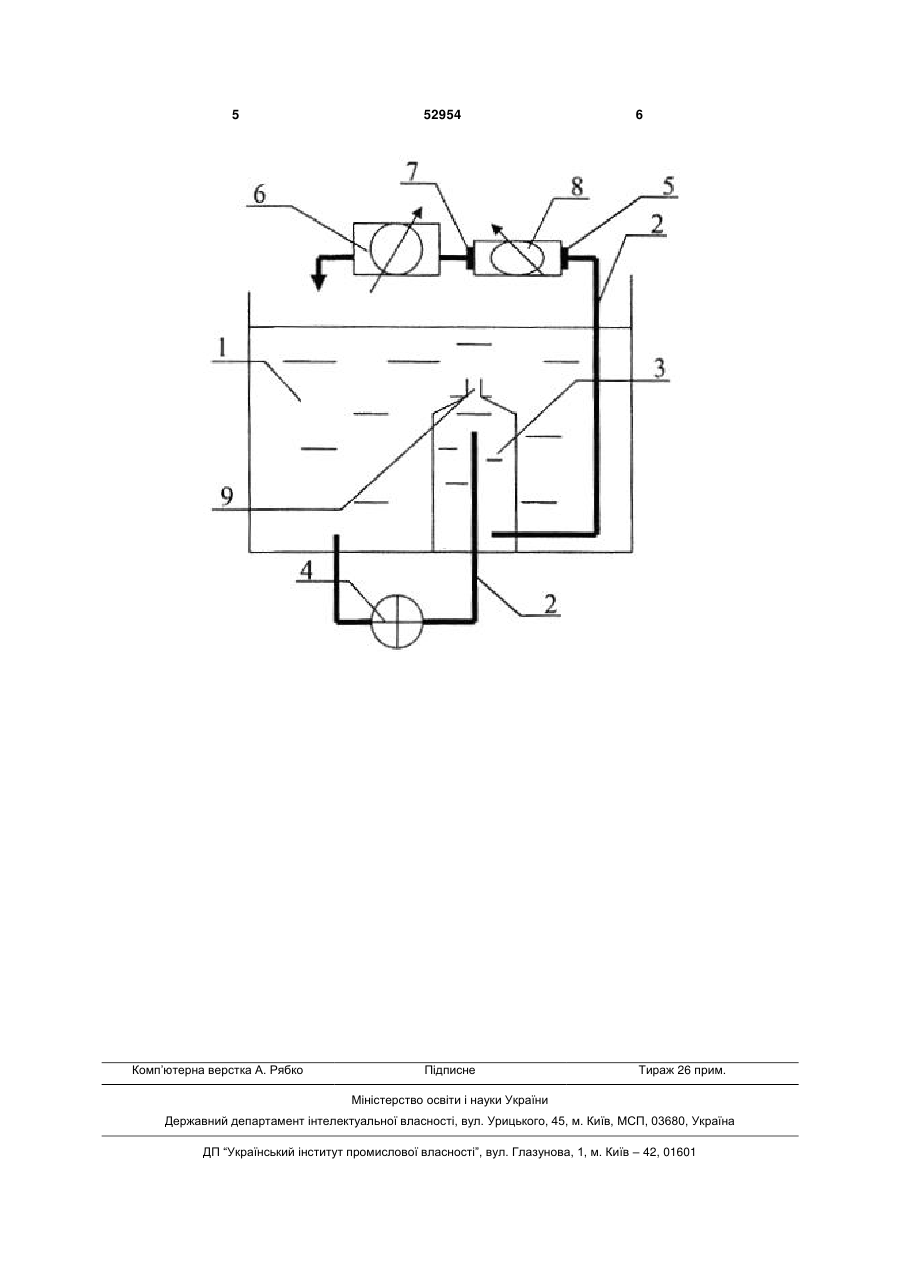

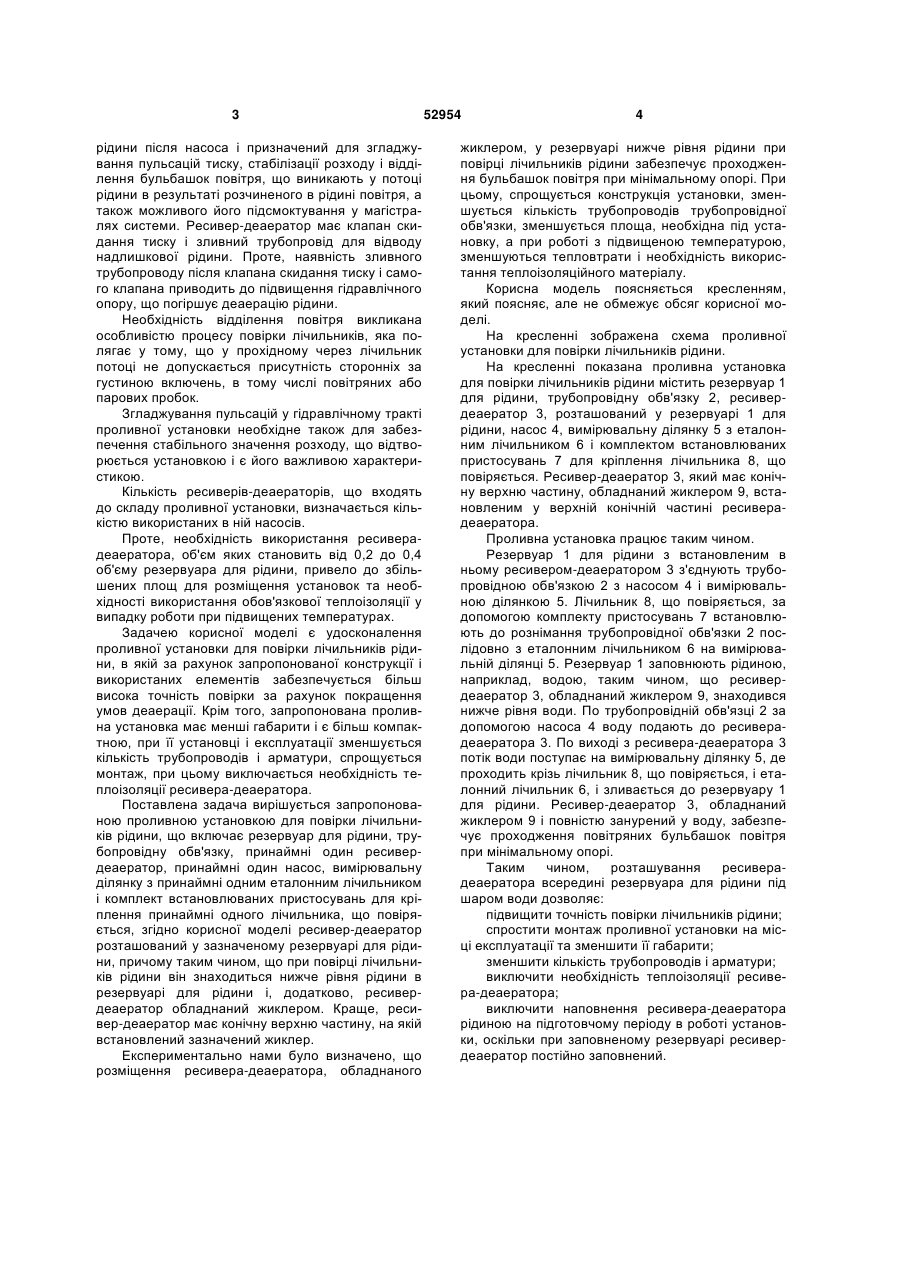

1. Проливна установка для повірки лічильників рідини, що містить резервуар для рідини, трубопровідну обв'язку, принаймні один ресивер 3 рідини після насоса і призначений для згладжування пульсацій тиску, стабілізації розходу і відділення бульбашок повітря, що виникають у потоці рідини в результаті розчиненого в рідині повітря, а також можливого його підсмоктування у магістралях системи. Ресивер-деаератор має клапан скидання тиску і зливний трубопровід для відводу надлишкової рідини. Проте, наявність зливного трубопроводу після клапана скидання тиску і самого клапана приводить до підвищення гідравлічного опору, що погіршує деаерацію рідини. Необхідність відділення повітря викликана особливістю процесу повірки лічильників, яка полягає у тому, що у прохідному через лічильник потоці не допускається присутність сторонніх за густиною включень, в тому числі повітряних або парових пробок. Згладжування пульсацій у гідравлічному тракті проливної установки необхідне також для забезпечення стабільного значення розходу, що відтворюється установкою і є його важливою характеристикою. Кількість ресиверів-деаераторів, що входять до складу проливної установки, визначається кількістю використаних в ній насосів. Проте, необхідність використання ресиверадеаератора, об'єм яких становить від 0,2 до 0,4 об'єму резервуара для рідини, привело до збільшених площ для розміщення установок та необхідності використання обов'язкової теплоізоляції у випадку роботи при підвищених температурах. Задачею корисної моделі є удосконалення проливної установки для повірки лічильників рідини, в якій за рахунок запропонованої конструкції і використаних елементів забезпечується більш висока точність повірки за рахунок покращення умов деаерації. Крім того, запропонована проливна установка має менші габарити і є більш компактною, при її установці і експлуатації зменшується кількість трубопроводів і арматури, спрощується монтаж, при цьому виключається необхідність теплоізоляції ресивера-деаератора. Поставлена задача вирішується запропонованою проливною установкою для повірки лічильників рідини, що включає резервуар для рідини, трубопровідну обв'язку, принаймні один ресивердеаератор, принаймні один насос, вимірювальну ділянку з принаймні одним еталонним лічильником і комплект встановлюваних пристосувань для кріплення принаймні одного лічильника, що повіряється, згідно корисної моделі ресивер-деаератор розташований у зазначеному резервуарі для рідини, причому таким чином, що при повірці лічильників рідини він знаходиться нижче рівня рідини в резервуарі для рідини і, додатково, ресивердеаератор обладнаний жиклером. Краще, ресивер-деаератор має конічну верхню частину, на якій встановлений зазначений жиклер. Експериментально нами було визначено, що розміщення ресивера-деаератора, обладнаного 52954 4 жиклером, у резервуарі нижче рівня рідини при повірці лічильників рідини забезпечує проходження бульбашок повітря при мінімальному опорі. При цьому, спрощується конструкція установки, зменшується кількість трубопроводів трубопровідної обв'язки, зменшується площа, необхідна під установку, а при роботі з підвищеною температурою, зменшуються тепловтрати і необхідність використання теплоізоляційного матеріалу. Корисна модель поясняється кресленням, який поясняє, але не обмежує обсяг корисної моделі. На кресленні зображена схема проливної установки для повірки лічильників рідини. На кресленні показана проливна установка для повірки лічильників рідини містить резервуар 1 для рідини, трубопровідну обв'язку 2, ресивердеаератор 3, розташований у резервуарі 1 для рідини, насос 4, вимірювальну ділянку 5 з еталонним лічильником 6 і комплектом встановлюваних пристосувань 7 для кріплення лічильника 8, що повіряється. Ресивер-деаератор 3, який має конічну верхню частину, обладнаний жиклером 9, встановленим у верхній конічній частині ресиверадеаератора. Проливна установка працює таким чином. Резервуар 1 для рідини з встановленим в ньому ресивером-деаератором 3 з'єднують трубопровідною обв'язкою 2 з насосом 4 і вимірювальною ділянкою 5. Лічильник 8, що повіряється, за допомогою комплекту пристосувань 7 встановлюють до рознімання трубопровідної обв'язки 2 послідовно з еталонним лічильником 6 на вимірювальній ділянці 5. Резервуар 1 заповнюють рідиною, наприклад, водою, таким чином, що ресивердеаератор 3, обладнаний жиклером 9, знаходився нижче рівня води. По трубопровідній обв'язці 2 за допомогою насоса 4 воду подають до ресиверадеаератора 3. По виході з ресивера-деаератора 3 потік води поступає на вимірювальну ділянку 5, де проходить крізь лічильник 8, що повіряється, і еталонний лічильник 6, і зливається до резервуару 1 для рідини. Ресивер-деаератор 3, обладнаний жиклером 9 і повністю занурений у воду, забезпечує проходження повітряних бульбашок повітря при мінімальному опорі. Таким чином, розташування ресиверадеаератора всередині резервуара для рідини під шаром води дозволяє: підвищити точність повірки лічильників рідини; спростити монтаж проливної установки на місці експлуатації та зменшити її габарити; зменшити кількість трубопроводів і арматури; виключити необхідність теплоізоляції ресивера-деаератора; виключити наповнення ресивера-деаератора рідиною на підготовчому періоду в роботі установки, оскільки при заповненому резервуарі ресивердеаератор постійно заповнений. 5 Комп’ютерна верстка А. Рябко 52954 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDownpour installation foe check of liquid meters
Автори англійськоюHavrylkin Maksym Volodymyrovych, Kuzmenko Yurii Volodymyrovych, Labunskyi Vadym Stanislavovych
Назва патенту російськоюПроливная установка для поверки счетчиков жидкости
Автори російськоюГаврилкин Максим Владимирович, Кузьменко Юрий Владимирович, Лабунский Вадим Станиславович
МПК / Мітки
МПК: G01F 25/00
Мітки: проливна, установка, рідини, повірки, лічильників
