Пристрій з вбудованою сонячною батареєю для забезпечення освітлення приміщення та зарядки різних приладів

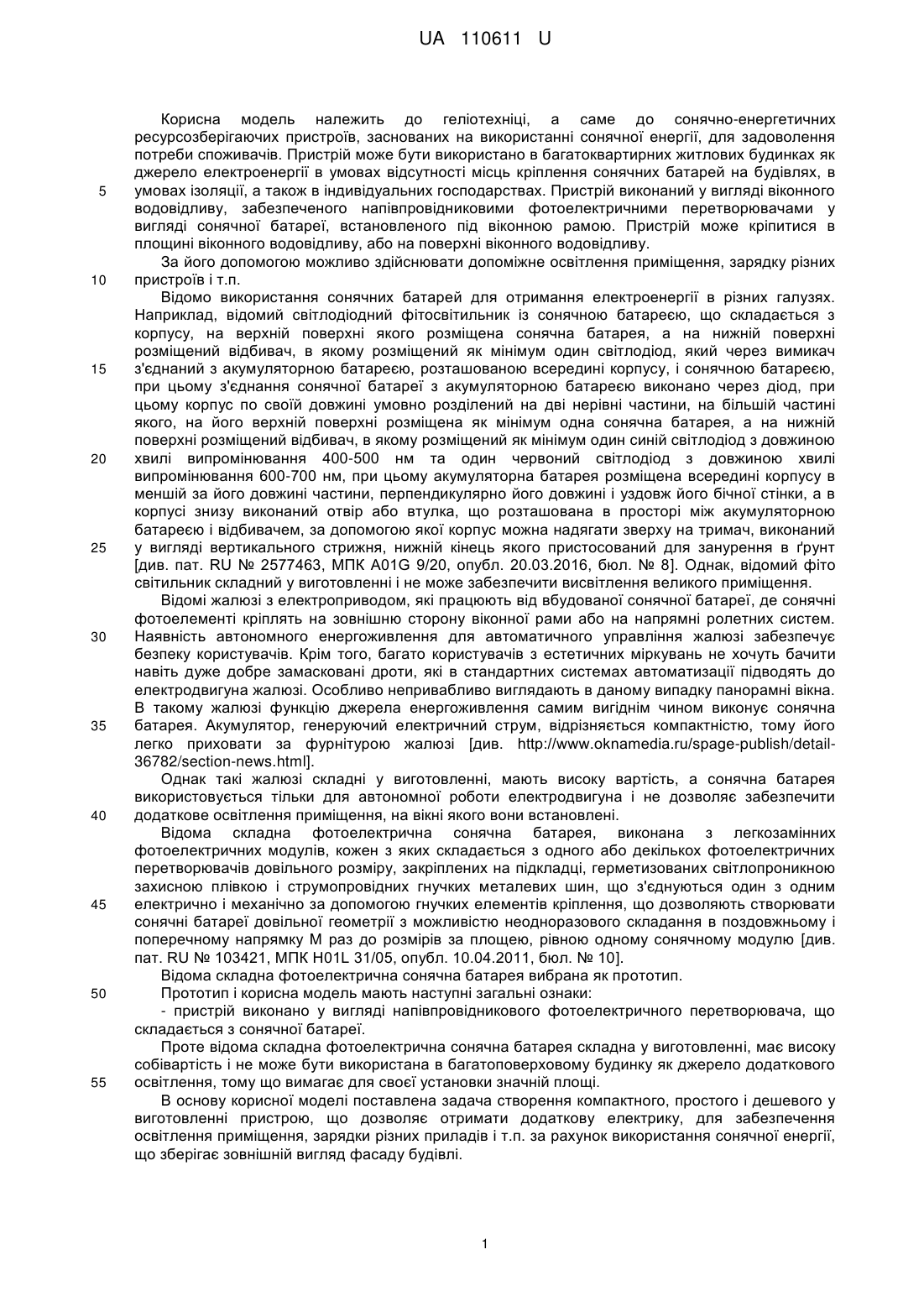

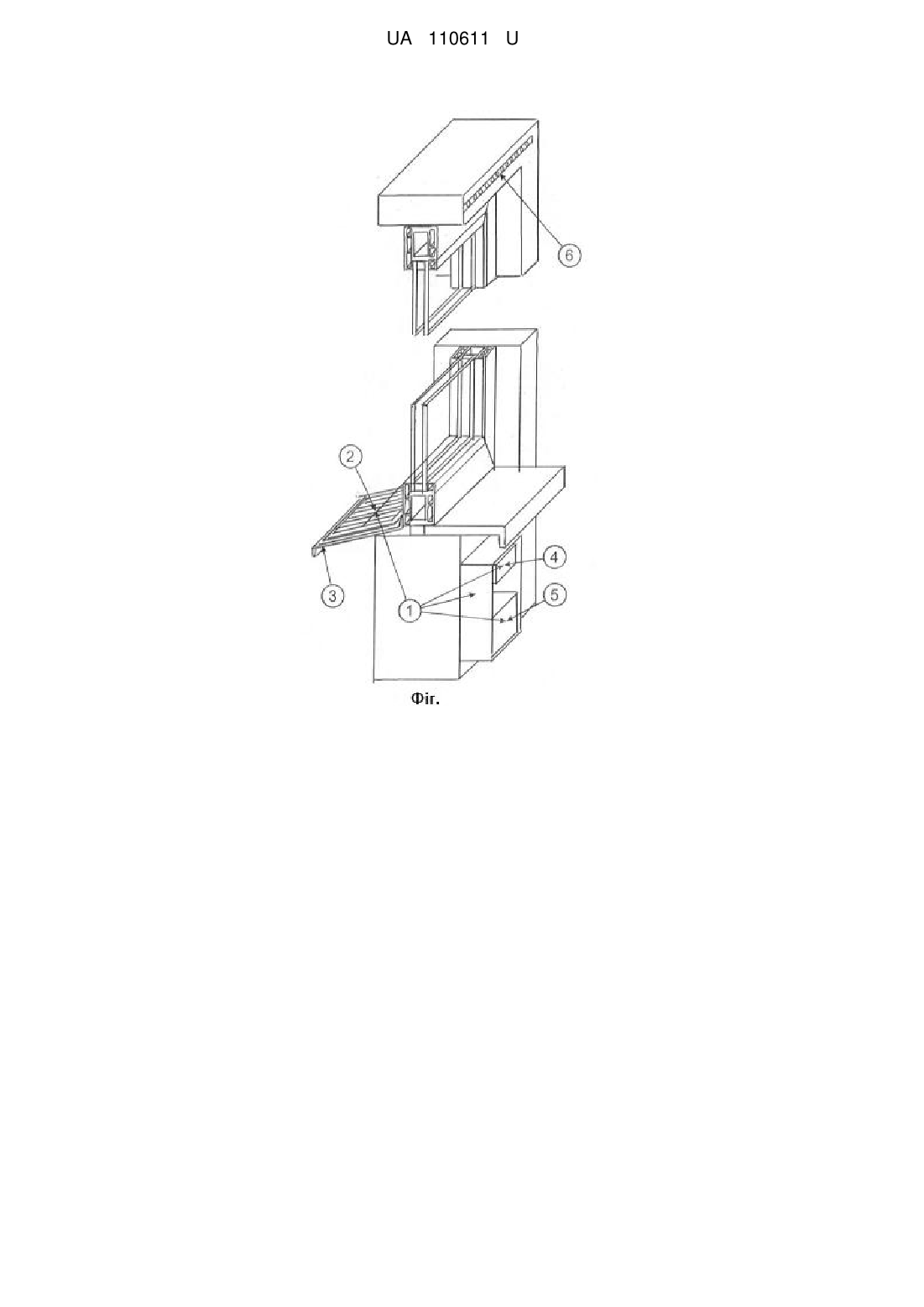

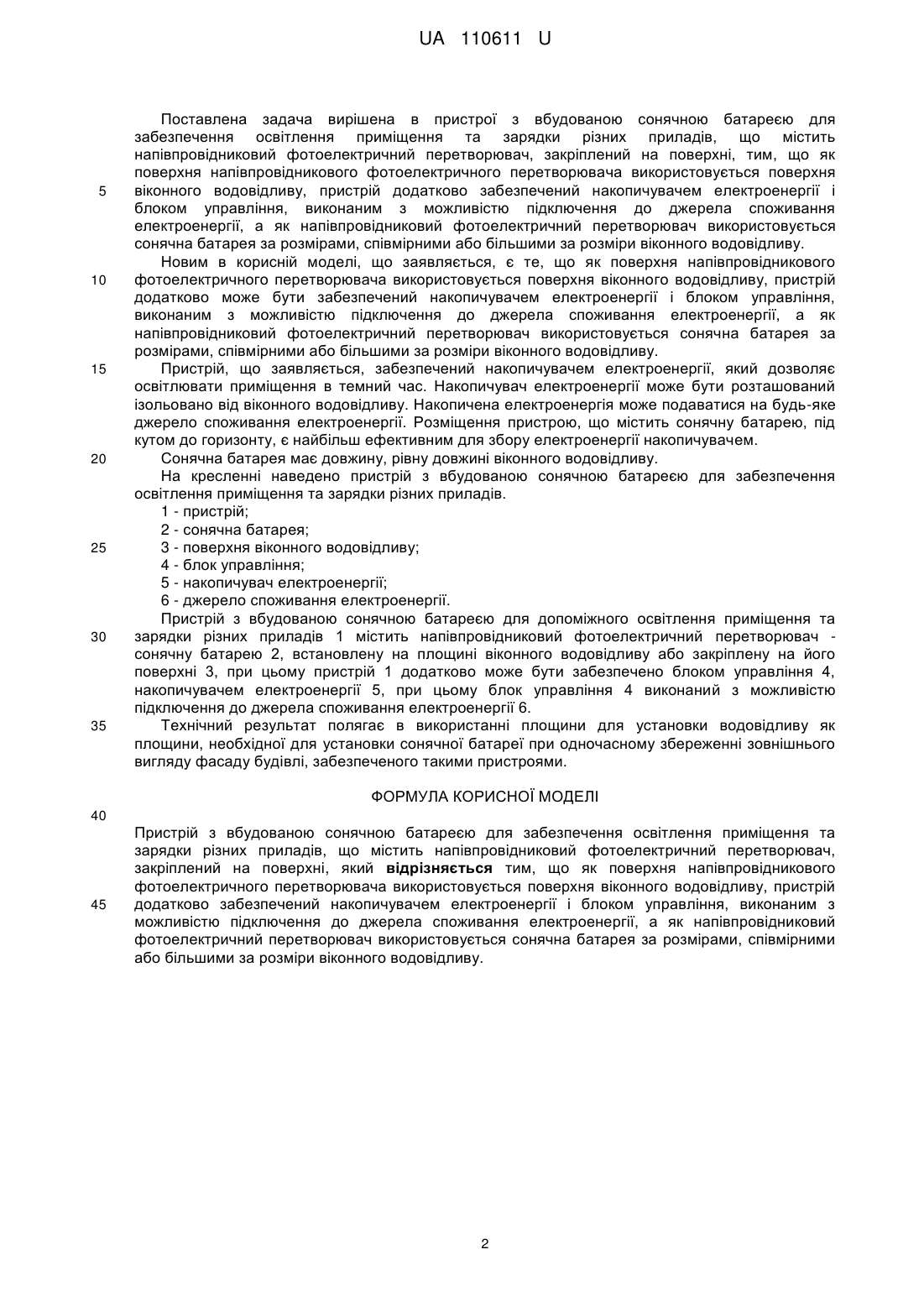

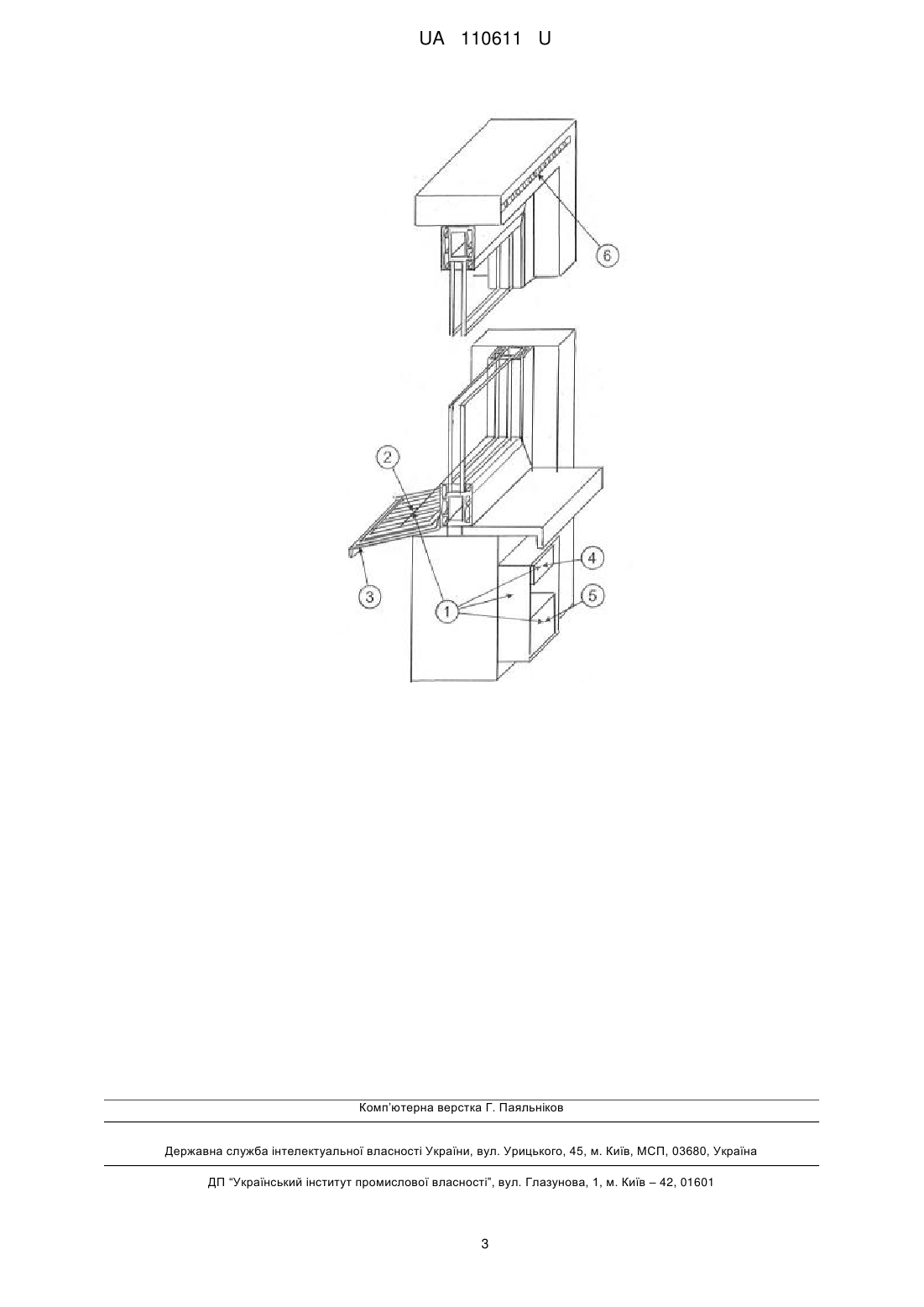

Реферат: Пристрій з вбудованою сонячною батареєю для забезпечення освітлення приміщення та зарядки різних приладів, що містить напівпровідниковий фотоелектричний перетворювач, закріплений на поверхні, причому як поверхня напівпровідникового фотоелектричного перетворювача використовується поверхня віконного водовідливу, пристрій додатково забезпечений накопичувачем електроенергії і блоком управління, виконаним з можливістю підключення до джерела споживання електроенергії, а як напівпровідниковий фотоелектричний перетворювач використовується сонячна батарея за розмірами, співмірними або більшими за розміри віконного водовідливу. UA 110611 U (54) ПРИСТРІЙ З ВБУДОВАНОЮ СОНЯЧНОЮ БАТАРЕЄЮ ДЛЯ ЗАБЕЗПЕЧЕННЯ ОСВІТЛЕННЯ ПРИМІЩЕННЯ ТА ЗАРЯДКИ РІЗНИХ ПРИЛАДІВ UA 110611 U UA 110611 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до геліотехніці, а саме до сонячно-енергетичних ресурсозберігаючих пристроїв, заснованих на використанні сонячної енергії, для задоволення потреби споживачів. Пристрій може бути використано в багатоквартирних житлових будинках як джерело електроенергії в умовах відсутності місць кріплення сонячних батарей на будівлях, в умовах ізоляції, а також в індивідуальних господарствах. Пристрій виконаний у вигляді віконного водовідливу, забезпеченого напівпровідниковими фотоелектричними перетворювачами у вигляді сонячної батареї, встановленого під віконною рамою. Пристрій може кріпитися в площині віконного водовідливу, або на поверхні віконного водовідливу. За його допомогою можливо здійснювати допоміжне освітлення приміщення, зарядку різних пристроїв і т.п. Відомо використання сонячних батарей для отримання електроенергії в різних галузях. Наприклад, відомий світлодіодний фітосвітильник із сонячною батареєю, що складається з корпусу, на верхній поверхні якого розміщена сонячна батарея, а на нижній поверхні розміщений відбивач, в якому розміщений як мінімум один світлодіод, який через вимикач з'єднаний з акумуляторною батареєю, розташованою всередині корпусу, і сонячною батареєю, при цьому з'єднання сонячної батареї з акумуляторною батареєю виконано через діод, при цьому корпус по своїй довжині умовно розділений на дві нерівні частини, на більшій частині якого, на його верхній поверхні розміщена як мінімум одна сонячна батарея, а на нижній поверхні розміщений відбивач, в якому розміщений як мінімум один синій світлодіод з довжиною хвилі випромінювання 400-500 нм та один червоний світлодіод з довжиною хвилі випромінювання 600-700 нм, при цьому акумуляторна батарея розміщена всередині корпусу в меншій за його довжині частини, перпендикулярно його довжині і уздовж його бічної стінки, а в корпусі знизу виконаний отвір або втулка, що розташована в просторі між акумуляторною батареєю і відбивачем, за допомогою якої корпус можна надягати зверху на тримач, виконаний у вигляді вертикального стрижня, нижній кінець якого пристосований для занурення в ґрунт [див. пат. RU № 2577463, МПК A01G 9/20, опубл. 20.03.2016, бюл. № 8]. Однак, відомий фіто світильник складний у виготовленні і не може забезпечити висвітлення великого приміщення. Відомі жалюзі з електроприводом, які працюють від вбудованої сонячної батареї, де сонячні фотоелементі кріплять на зовнішню сторону віконної рами або на напрямні ролетних систем. Наявність автономного енергоживлення для автоматичного управління жалюзі забезпечує безпеку користувачів. Крім того, багато користувачів з естетичних міркувань не хочуть бачити навіть дуже добре замасковані дроти, які в стандартних системах автоматизації підводять до електродвигуна жалюзі. Особливо непривабливо виглядають в даному випадку панорамні вікна. В такому жалюзі функцію джерела енергоживлення самим вигіднім чином виконує сонячна батарея. Акумулятор, генеруючий електричний струм, відрізняється компактністю, тому його легко приховати за фурнітурою жалюзі [див. http://www.oknamedia.ru/spage-publish/detail36782/section-news.html]. Однак такі жалюзі складні у виготовленні, мають високу вартість, а сонячна батарея використовується тільки для автономної роботи електродвигуна і не дозволяє забезпечити додаткове освітлення приміщення, на вікні якого вони встановлені. Відома складна фотоелектрична сонячна батарея, виконана з легкозамінних фотоелектричних модулів, кожен з яких складається з одного або декількох фотоелектричних перетворювачів довільного розміру, закріплених на підкладці, герметизованих світлопроникною захисною плівкою і струмопровідних гнучких металевих шин, що з'єднуються один з одним електрично і механічно за допомогою гнучких елементів кріплення, що дозволяють створювати сонячні батареї довільної геометрії з можливістю неодноразового складання в поздовжньому і поперечному напрямку Μ раз до розмірів за площею, рівною одному сонячному модулю [див. пат. RU № 103421, МПК H01L 31/05, опубл. 10.04.2011, бюл. № 10]. Відома складна фотоелектрична сонячна батарея вибрана як прототип. Прототип і корисна модель мають наступні загальні ознаки: - пристрій виконано у вигляді напівпровідникового фотоелектричного перетворювача, що складається з сонячної батареї. Проте відома складна фотоелектрична сонячна батарея складна у виготовленні, має високу собівартість і не може бути використана в багатоповерховому будинку як джерело додаткового освітлення, тому що вимагає для своєї установки значній площі. В основу корисної моделі поставлена задача створення компактного, простого і дешевого у виготовленні пристрою, що дозволяє отримати додаткову електрику, для забезпечення освітлення приміщення, зарядки різних приладів і т.п. за рахунок використання сонячної енергії, що зберігає зовнішній вигляд фасаду будівлі. 1 UA 110611 U 5 10 15 20 25 30 35 Поставлена задача вирішена в пристрої з вбудованою сонячною батареєю для забезпечення освітлення приміщення та зарядки різних приладів, що містить напівпровідниковий фотоелектричний перетворювач, закріплений на поверхні, тим, що як поверхня напівпровідникового фотоелектричного перетворювача використовується поверхня віконного водовідливу, пристрій додатково забезпечений накопичувачем електроенергії і блоком управління, виконаним з можливістю підключення до джерела споживання електроенергії, а як напівпровідниковий фотоелектричний перетворювач використовується сонячна батарея за розмірами, співмірними або більшими за розміри віконного водовідливу. Новим в корисній моделі, що заявляється, є те, що як поверхня напівпровідникового фотоелектричного перетворювача використовується поверхня віконного водовідливу, пристрій додатково може бути забезпечений накопичувачем електроенергії і блоком управління, виконаним з можливістю підключення до джерела споживання електроенергії, а як напівпровідниковий фотоелектричний перетворювач використовується сонячна батарея за розмірами, співмірними або більшими за розміри віконного водовідливу. Пристрій, що заявляється, забезпечений накопичувачем електроенергії, який дозволяє освітлювати приміщення в темний час. Накопичувач електроенергії може бути розташований ізольовано від віконного водовідливу. Накопичена електроенергія може подаватися на будь-яке джерело споживання електроенергії. Розміщення пристрою, що містить сонячну батарею, під кутом до горизонту, є найбільш ефективним для збору електроенергії накопичувачем. Сонячна батарея має довжину, рівну довжині віконного водовідливу. На кресленні наведено пристрій з вбудованою сонячною батареєю для забезпечення освітлення приміщення та зарядки різних приладів. 1 - пристрій; 2 - сонячна батарея; 3 - поверхня віконного водовідливу; 4 - блок управління; 5 - накопичувач електроенергії; 6 - джерело споживання електроенергії. Пристрій з вбудованою сонячною батареєю для допоміжного освітлення приміщення та зарядки різних приладів 1 містить напівпровідниковий фотоелектричний перетворювач сонячну батарею 2, встановлену на площині віконного водовідливу або закріплену на його поверхні 3, при цьому пристрій 1 додатково може бути забезпечено блоком управління 4, накопичувачем електроенергії 5, при цьому блок управління 4 виконаний з можливістю підключення до джерела споживання електроенергії 6. Технічний результат полягає в використанні площини для установки водовідливу як площини, необхідної для установки сонячної батареї при одночасному збереженні зовнішнього вигляду фасаду будівлі, забезпеченого такими пристроями. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 Пристрій з вбудованою сонячною батареєю для забезпечення освітлення приміщення та зарядки різних приладів, що містить напівпровідниковий фотоелектричний перетворювач, закріплений на поверхні, який відрізняється тим, що як поверхня напівпровідникового фотоелектричного перетворювача використовується поверхня віконного водовідливу, пристрій додатково забезпечений накопичувачем електроенергії і блоком управління, виконаним з можливістю підключення до джерела споживання електроенергії, а як напівпровідниковий фотоелектричний перетворювач використовується сонячна батарея за розмірами, співмірними або більшими за розміри віконного водовідливу. 2 UA 110611 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
