Високоефективний водогрійно-опалювальний твердопаливний котел безперервного горіння “промінь-1м”
Номер патенту: 110666
Опубліковано: 25.10.2016
Автори: Остапчук Олег Степанович, Романовський Ігор Володимирович
Формула / Реферат

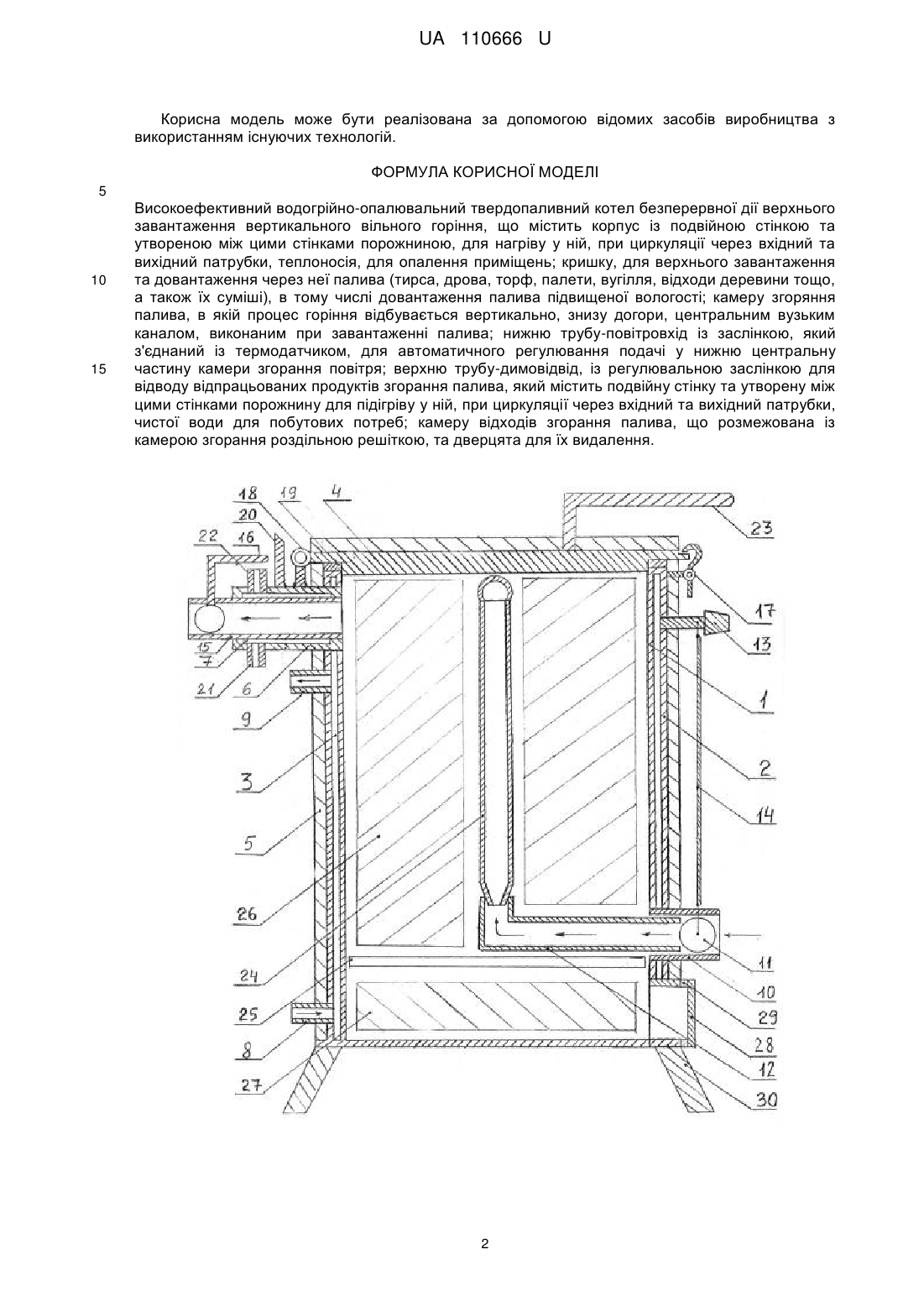

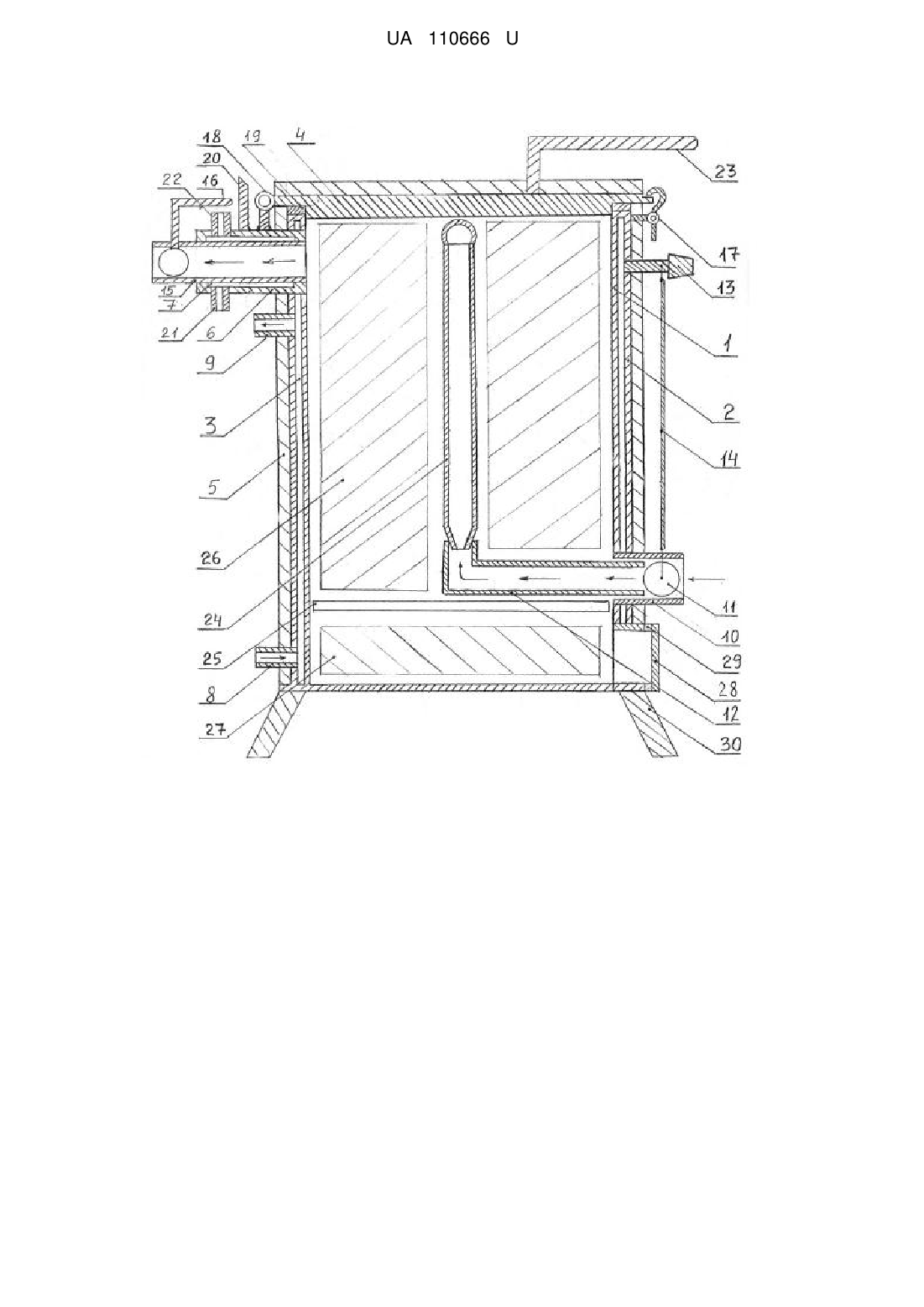

Високоефективний водогрійно-опалювальний твердопаливний котел безперервної дії верхнього завантаження вертикального вільного горіння, що містить корпус із подвійною стінкою та утвореною між цими стінками порожниною, для нагріву у ній, при циркуляції через вхідний та вихідний патрубки, теплоносія, для опалення приміщень; кришку, для верхнього завантаження та довантаження через неї палива (тирса, дрова, торф, палети, вугілля, відходи деревини тощо, а також їх суміші), в тому числі довантаження палива підвищеної вологості; камеру згоряння палива, в якій процес горіння відбувається вертикально, знизу догори, центральним вузьким каналом, виконаним при завантаженні палива; нижню трубу-повітровхід із заслінкою, який з'єднаний із термодатчиком, для автоматичного регулювання подачі у нижню центральну частину камери згорання повітря; верхню трубу-димовідвід, із регулювальною заслінкою для відводу відпрацьованих продуктів згорання палива, який містить подвійну стінку та утворену між цими стінками порожнину для підігріву у ній, при циркуляції через вхідний та вихідний патрубки, чистої води для побутових потреб; камеру відходів згорання палива, що розмежована із камерою згорання роздільною решіткою, та дверцята для їх видалення.
Текст

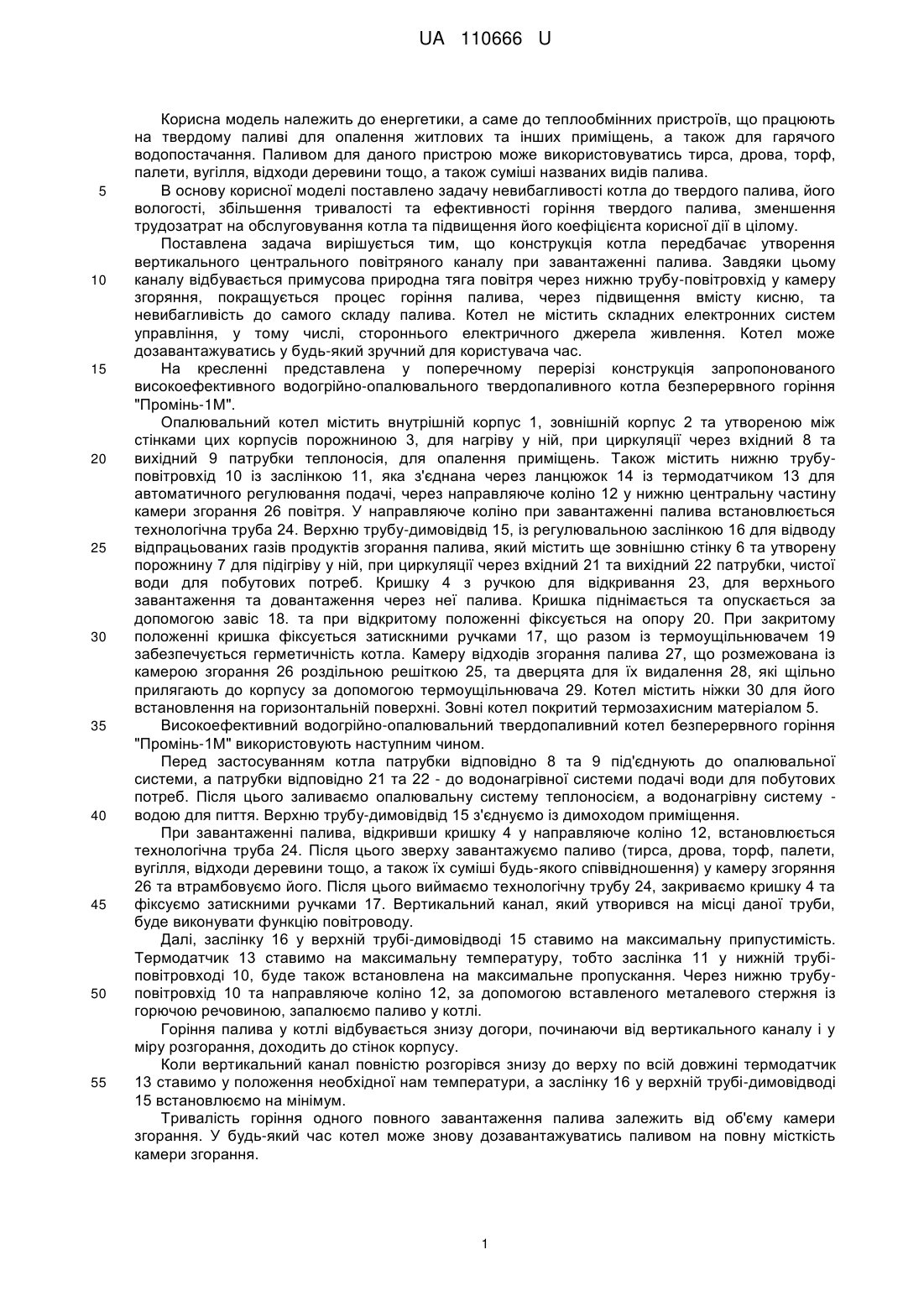

Реферат: Високоефективний водогрійно-опалювальний твердопаливний котел безперервної дії верхнього завантаження вертикального вільного горіння, що містить корпус із подвійною стінкою та утвореною між цими стінками порожниною, для нагріву у ній, при циркуляції через вхідний та вихідний патрубки, теплоносія, для опалення приміщень; кришку, для верхнього завантаження та довантаження через неї палива (тирса, дрова, торф, палети, вугілля, відходи деревини тощо, а також їх суміші), в тому числі довантаження палива підвищеної вологості; камеру згоряння палива, в якій процес горіння відбувається вертикально, знизу догори, центральним вузьким каналом, виконаним при завантаженні палива; нижню трубу-повітровхід із заслінкою, який з'єднаний із термодатчиком, для автоматичного регулювання подачі у нижню центральну частину камери згорання повітря; верхню трубу-димовідвід, із регулювальною заслінкою для відводу відпрацьованих продуктів згорання палива, який містить подвійну стінку та утворену між цими стінками порожнину для підігріву у ній, при циркуляції через вхідний та вихідний патрубки, чистої води для побутових потреб; камеру відходів згорання палива, що розмежована із камерою згорання роздільною решіткою, та дверцята для їх видалення. UA 110666 U (12) UA 110666 U UA 110666 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до енергетики, а саме до теплообмінних пристроїв, що працюють на твердому паливі для опалення житлових та інших приміщень, а також для гарячого водопостачання. Паливом для даного пристрою може використовуватись тирса, дрова, торф, палети, вугілля, відходи деревини тощо, а також суміші названих видів палива. В основу корисної моделі поставлено задачу невибагливості котла до твердого палива, його вологості, збільшення тривалості та ефективності горіння твердого палива, зменшення трудозатрат на обслуговування котла та підвищення його коефіцієнта корисної дії в цілому. Поставлена задача вирішується тим, що конструкція котла передбачає утворення вертикального центрального повітряного каналу при завантаженні палива. Завдяки цьому каналу відбувається примусова природна тяга повітря через нижню трубу-повітровхід у камеру згоряння, покращується процес горіння палива, через підвищення вмісту кисню, та невибагливість до самого складу палива. Котел не містить складних електронних систем управління, у тому числі, стороннього електричного джерела живлення. Котел може дозавантажуватись у будь-який зручний для користувача час. На кресленні представлена у поперечному перерізі конструкція запропонованого високоефективного водогрійно-опалювального твердопаливного котла безперервного горіння "Промінь-1М". Опалювальний котел містить внутрішній корпус 1, зовнішній корпус 2 та утвореною між стінками цих корпусів порожниною 3, для нагріву у ній, при циркуляції через вхідний 8 та вихідний 9 патрубки теплоносія, для опалення приміщень. Також містить нижню трубуповітровхід 10 із заслінкою 11, яка з'єднана через ланцюжок 14 із термодатчиком 13 для автоматичного регулювання подачі, через направляюче коліно 12 у нижню центральну частину камери згорання 26 повітря. У направляюче коліно при завантаженні палива встановлюється технологічна труба 24. Верхню трубу-димовідвід 15, із регулювальною заслінкою 16 для відводу відпрацьованих газів продуктів згорання палива, який містить ще зовнішню стінку 6 та утворену порожнину 7 для підігріву у ній, при циркуляції через вхідний 21 та вихідний 22 патрубки, чистої води для побутових потреб. Кришку 4 з ручкою для відкривання 23, для верхнього завантаження та довантаження через неї палива. Кришка піднімається та опускається за допомогою завіс 18. та при відкритому положенні фіксується на опору 20. При закритому положенні кришка фіксується затискними ручками 17, що разом із термоущільнювачем 19 забезпечується герметичність котла. Камеру відходів згорання палива 27, що розмежована із камерою згорання 26 роздільною решіткою 25, та дверцята для їх видалення 28, які щільно прилягають до корпусу за допомогою термоущільнювача 29. Котел містить ніжки 30 для його встановлення на горизонтальній поверхні. Зовні котел покритий термозахисним матеріалом 5. Високоефективний водогрійно-опалювальний твердопаливний котел безперервного горіння "Промінь-1М" використовують наступним чином. Перед застосуванням котла патрубки відповідно 8 та 9 під'єднують до опалювальної системи, а патрубки відповідно 21 та 22 - до водонагрівної системи подачі води для побутових потреб. Після цього заливаємо опалювальну систему теплоносієм, а водонагрівну систему водою для пиття. Верхню трубу-димовідвід 15 з'єднуємо із димоходом приміщення. При завантаженні палива, відкривши кришку 4 у направляюче коліно 12, встановлюється технологічна труба 24. Після цього зверху завантажуємо паливо (тирса, дрова, торф, палети, вугілля, відходи деревини тощо, а також їх суміші будь-якого співвідношення) у камеру згоряння 26 та втрамбовуємо його. Після цього виймаємо технологічну трубу 24, закриваємо кришку 4 та фіксуємо затискними ручками 17. Вертикальний канал, який утворився на місці даної труби, буде виконувати функцію повітроводу. Далі, заслінку 16 у верхній трубі-димовідводі 15 ставимо на максимальну припустимість. Термодатчик 13 ставимо на максимальну температуру, тобто заслінка 11 у нижній трубіповітровході 10, буде також встановлена на максимальне пропускання. Через нижню трубуповітровхід 10 та направляюче коліно 12, за допомогою вставленого металевого стержня із горючою речовиною, запалюємо паливо у котлі. Горіння палива у котлі відбувається знизу догори, починаючи від вертикального каналу і у міру розгорання, доходить до стінок корпусу. Коли вертикальний канал повністю розгорівся знизу до верху по всій довжині термодатчик 13 ставимо у положення необхідної нам температури, а заслінку 16 у верхній трубі-димовідводі 15 встановлюємо на мінімум. Тривалість горіння одного повного завантаження палива залежить від об'єму камери згорання. У будь-який час котел може знову дозавантажуватись паливом на повну місткість камери згорання. 1 UA 110666 U Корисна модель може бути реалізована за допомогою відомих засобів виробництва з використанням існуючих технологій. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 Високоефективний водогрійно-опалювальний твердопаливний котел безперервної дії верхнього завантаження вертикального вільного горіння, що містить корпус із подвійною стінкою та утвореною між цими стінками порожниною, для нагріву у ній, при циркуляції через вхідний та вихідний патрубки, теплоносія, для опалення приміщень; кришку, для верхнього завантаження та довантаження через неї палива (тирса, дрова, торф, палети, вугілля, відходи деревини тощо, а також їх суміші), в тому числі довантаження палива підвищеної вологості; камеру згоряння палива, в якій процес горіння відбувається вертикально, знизу догори, центральним вузьким каналом, виконаним при завантаженні палива; нижню трубу-повітровхід із заслінкою, який з'єднаний із термодатчиком, для автоматичного регулювання подачі у нижню центральну частину камери згорання повітря; верхню трубу-димовідвід, із регулювальною заслінкою для відводу відпрацьованих продуктів згорання палива, який містить подвійну стінку та утворену між цими стінками порожнину для підігріву у ній, при циркуляції через вхідний та вихідний патрубки, чистої води для побутових потреб; камеру відходів згорання палива, що розмежована із камерою згорання роздільною решіткою, та дверцята для їх видалення. 2 UA 110666 U Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
ДивитисяДодаткова інформація
МПК / Мітки
МПК: F23B 30/00
Мітки: високоефективний, промінь-1м, водогрійно-опалювальний, котел, безперервного, твердопаливний, горіння
