Твердопаливний опалювальний котел наддовгого горіння “ітек тт”

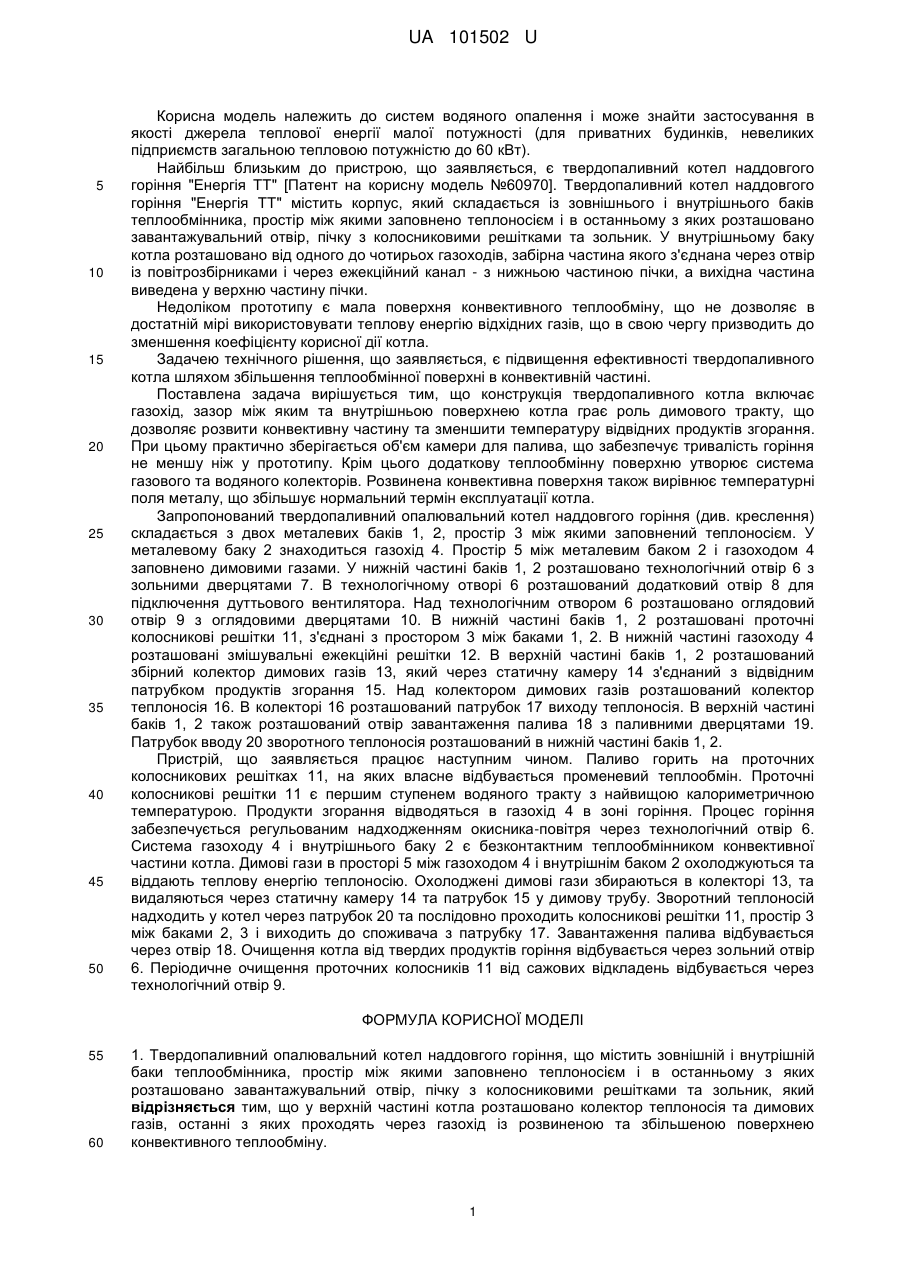

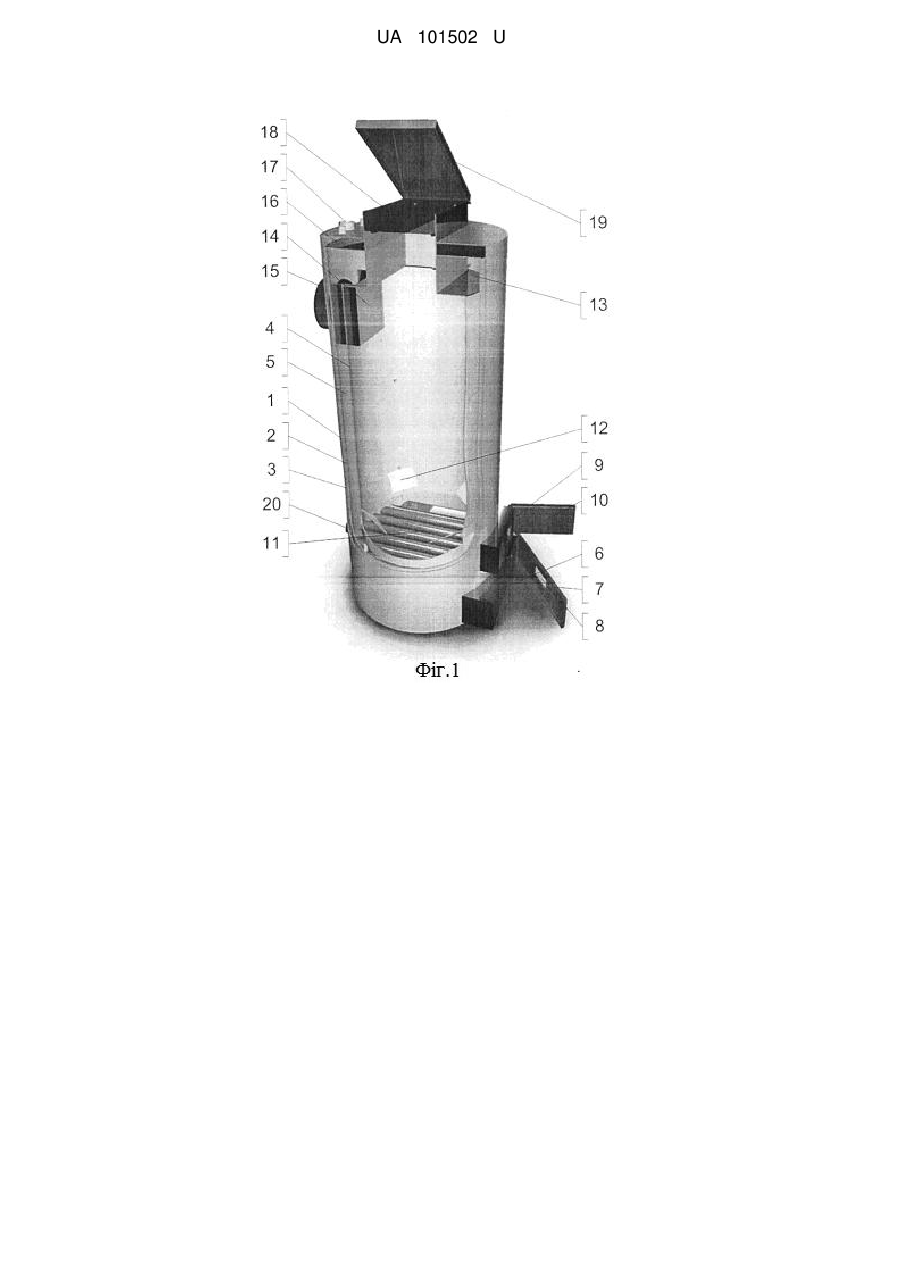

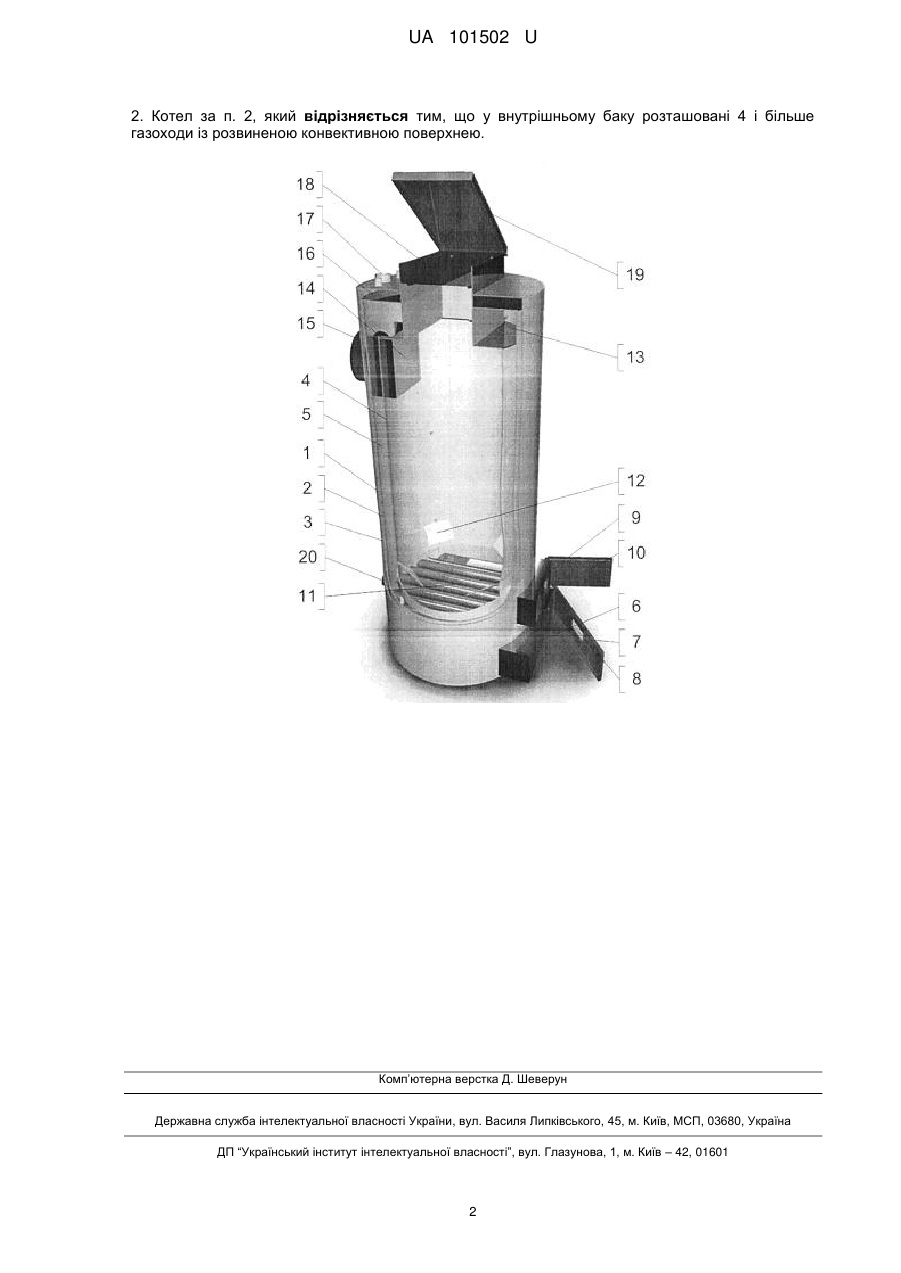

Реферат: Твердопаливний опалювальний котел наддовгого горіння "ІТЕК ТТ", що містить зовнішній і внутрішній баки теплообмінника, простір між якими заповнено теплоносієм і в останньому з яких розташовано завантажувальний отвір, пічку з колосниковими решітками та зольник, причому у верхній частині котла розташовано колектор теплоносія та димових газів, останні з яких проходять через газохід із розвиненою та збільшеною поверхнею конвективного теплообміну. UA 101502 U (54) ТВЕРДОПАЛИВНИЙ ОПАЛЮВАЛЬНИЙ КОТЕЛ НАДДОВГОГО ГОРІННЯ "ІТЕК ТТ" UA 101502 U UA 101502 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до систем водяного опалення і може знайти застосування в якості джерела теплової енергії малої потужності (для приватних будинків, невеликих підприємств загальною тепловою потужністю до 60 кВт). Найбільш близьким до пристрою, що заявляється, є твердопаливний котел наддовгого горіння "Енергія ТТ" [Патент на корисну модель №60970]. Твердопаливний котел наддовгого горіння "Енергія ТТ" містить корпус, який складається із зовнішнього і внутрішнього баків теплообмінника, простір між якими заповнено теплоносієм і в останньому з яких розташовано завантажувальний отвір, пічку з колосниковими решітками та зольник. У внутрішньому баку котла розташовано від одного до чотирьох газоходів, забірна частина якого з'єднана через отвір із повітрозбірниками і через ежекційний канал - з нижньою частиною пічки, а вихідна частина виведена у верхню частину пічки. Недоліком прототипу є мала поверхня конвективного теплообміну, що не дозволяє в достатній мірі використовувати теплову енергію відхідних газів, що в свою чергу призводить до зменшення коефіцієнту корисної дії котла. Задачею технічного рішення, що заявляється, є підвищення ефективності твердопаливного котла шляхом збільшення теплообмінної поверхні в конвективній частині. Поставлена задача вирішується тим, що конструкція твердопаливного котла включає газохід, зазор між яким та внутрішньою поверхнею котла грає роль димового тракту, що дозволяє розвити конвективну частину та зменшити температуру відвідних продуктів згорання. При цьому практично зберігається об'єм камери для палива, що забезпечує тривалість горіння не меншу ніж у прототипу. Крім цього додаткову теплообмінну поверхню утворює система газового та водяного колекторів. Розвинена конвективна поверхня також вирівнює температурні поля металу, що збільшує нормальний термін експлуатації котла. Запропонований твердопаливний опалювальний котел наддовгого горіння (див. креслення) складається з двох металевих баків 1, 2, простір 3 між якими заповнений теплоносієм. У металевому баку 2 знаходиться газохід 4. Простір 5 між металевим баком 2 і газоходом 4 заповнено димовими газами. У нижній частині баків 1, 2 розташовано технологічний отвір 6 з зольними дверцятами 7. В технологічному отворі 6 розташований додатковий отвір 8 для підключення дуттьового вентилятора. Над технологічним отвором 6 розташовано оглядовий отвір 9 з оглядовими дверцятами 10. В нижній частині баків 1, 2 розташовані проточні колосникові решітки 11, з'єднані з простором 3 між баками 1, 2. В нижній частині газоходу 4 розташовані змішувальні ежекційні решітки 12. В верхній частині баків 1, 2 розташований збірний колектор димових газів 13, який через статичну камеру 14 з'єднаний з відвідним патрубком продуктів згорання 15. Над колектором димових газів розташований колектор теплоносія 16. В колекторі 16 розташований патрубок 17 виходу теплоносія. В верхній частині баків 1, 2 також розташований отвір завантаження палива 18 з паливними дверцятами 19. Патрубок вводу 20 зворотного теплоносія розташований в нижній частині баків 1, 2. Пристрій, що заявляється працює наступним чином. Паливо горить на проточних колосникових решітках 11, на яких власне відбувається променевий теплообмін. Проточні колосникові решітки 11 є першим ступенем водяного тракту з найвищою калориметричною температурою. Продукти згорання відводяться в газохід 4 в зоні горіння. Процес горіння забезпечується регульованим надходженням окисника-повітря через технологічний отвір 6. Система газоходу 4 і внутрішнього баку 2 є безконтактним теплообмінником конвективної частини котла. Димові гази в просторі 5 між газоходом 4 і внутрішнім баком 2 охолоджуються та віддають теплову енергію теплоносію. Охолоджені димові гази збираються в колекторі 13, та видаляються через статичну камеру 14 та патрубок 15 у димову трубу. Зворотний теплоносій надходить у котел через патрубок 20 та послідовно проходить колосникові решітки 11, простір 3 між баками 2, 3 і виходить до споживача з патрубку 17. Завантаження палива відбувається через отвір 18. Очищення котла від твердих продуктів горіння відбувається через зольний отвір 6. Періодичне очищення проточних колосників 11 від сажових відкладень відбувається через технологічний отвір 9. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 1. Твердопаливний опалювальний котел наддовгого горіння, що містить зовнішній і внутрішній баки теплообмінника, простір між якими заповнено теплоносієм і в останньому з яких розташовано завантажувальний отвір, пічку з колосниковими решітками та зольник, який відрізняється тим, що у верхній частині котла розташовано колектор теплоносія та димових газів, останні з яких проходять через газохід із розвиненою та збільшеною поверхнею конвективного теплообміну. 1 UA 101502 U 2. Котел за п. 2, який відрізняється тим, що у внутрішньому баку розташовані 4 і більше газоходи із розвиненою конвективною поверхнею. Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
