Негатоскоп перегляду зображень на світлопрозорих носіях

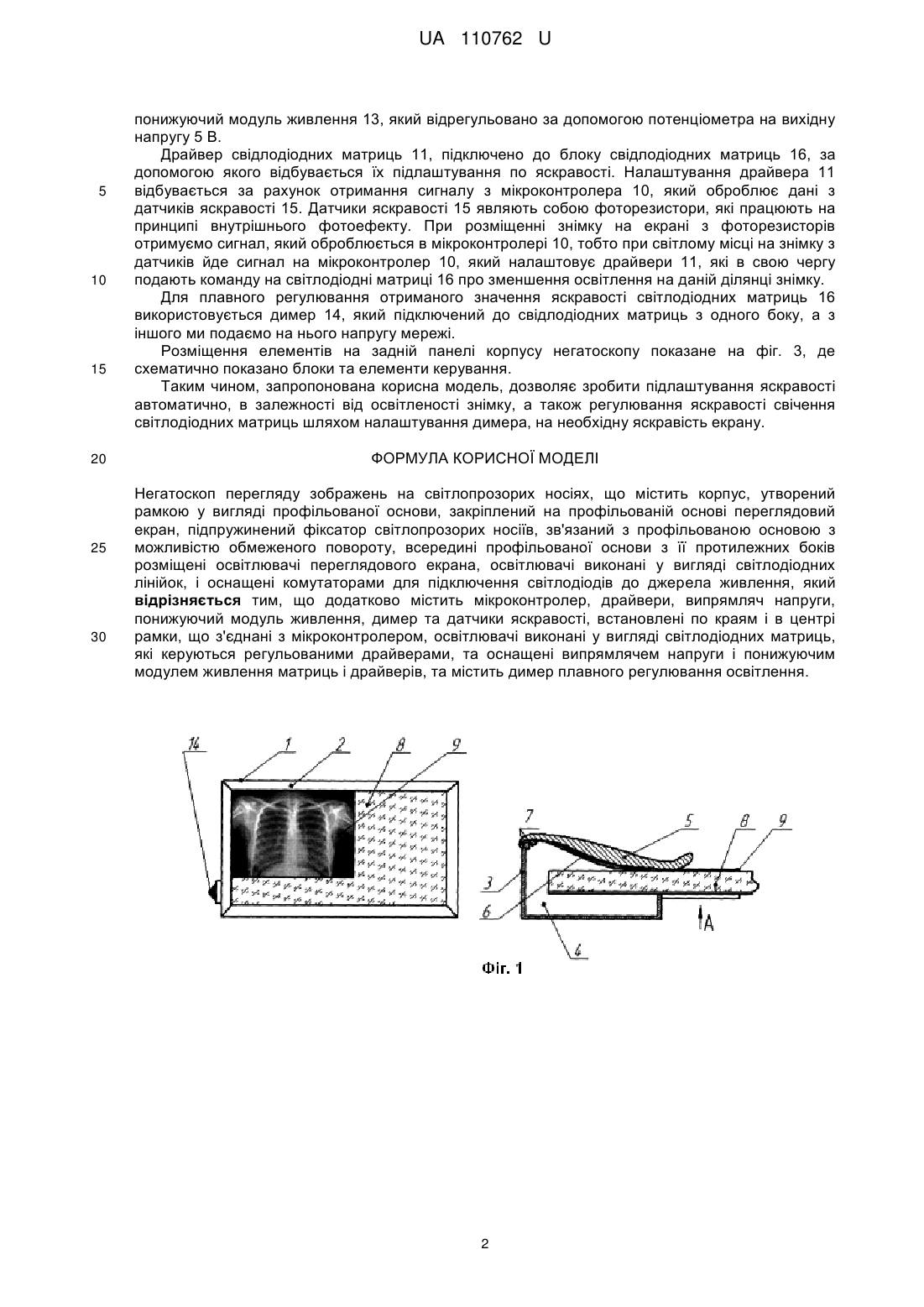

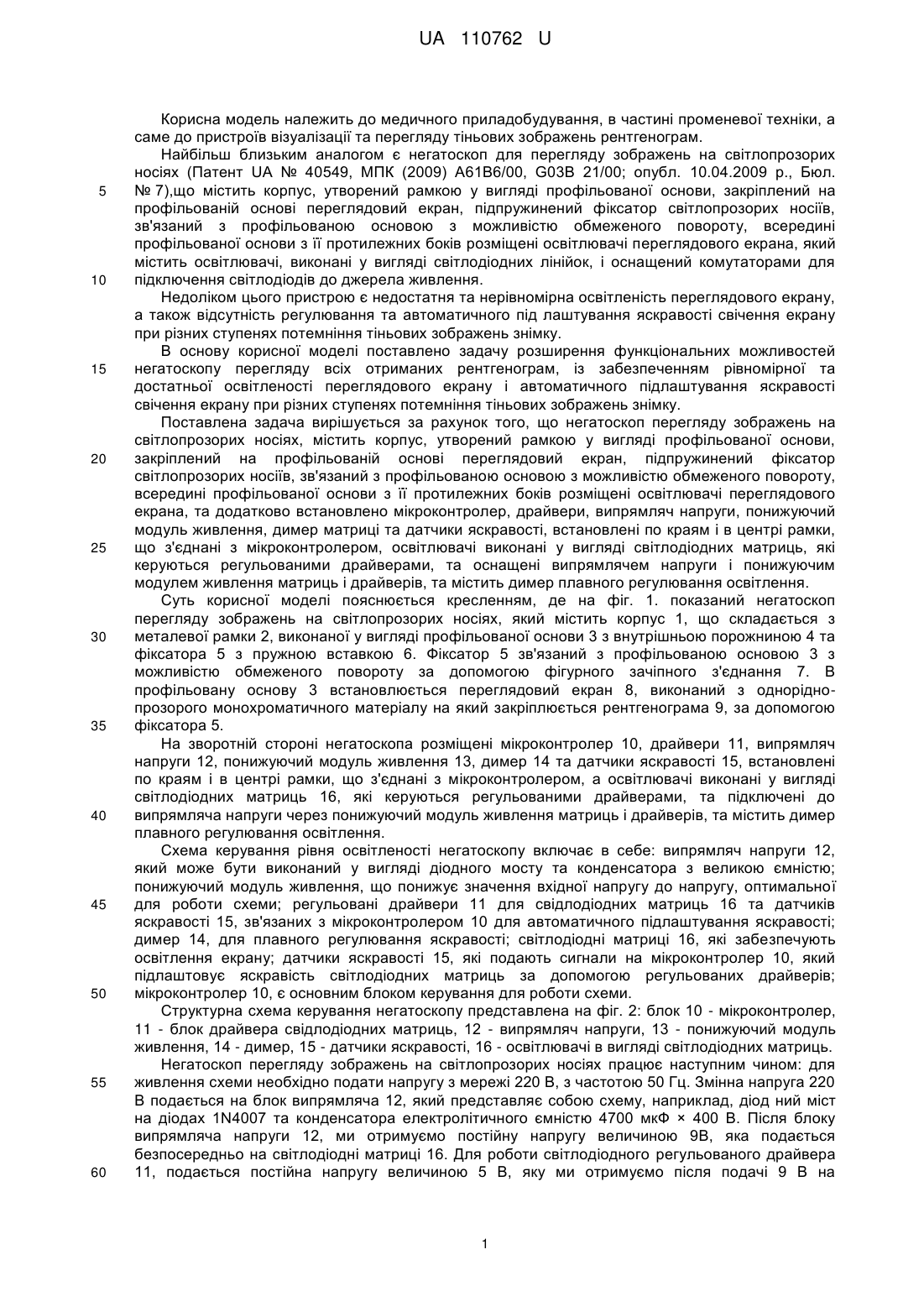

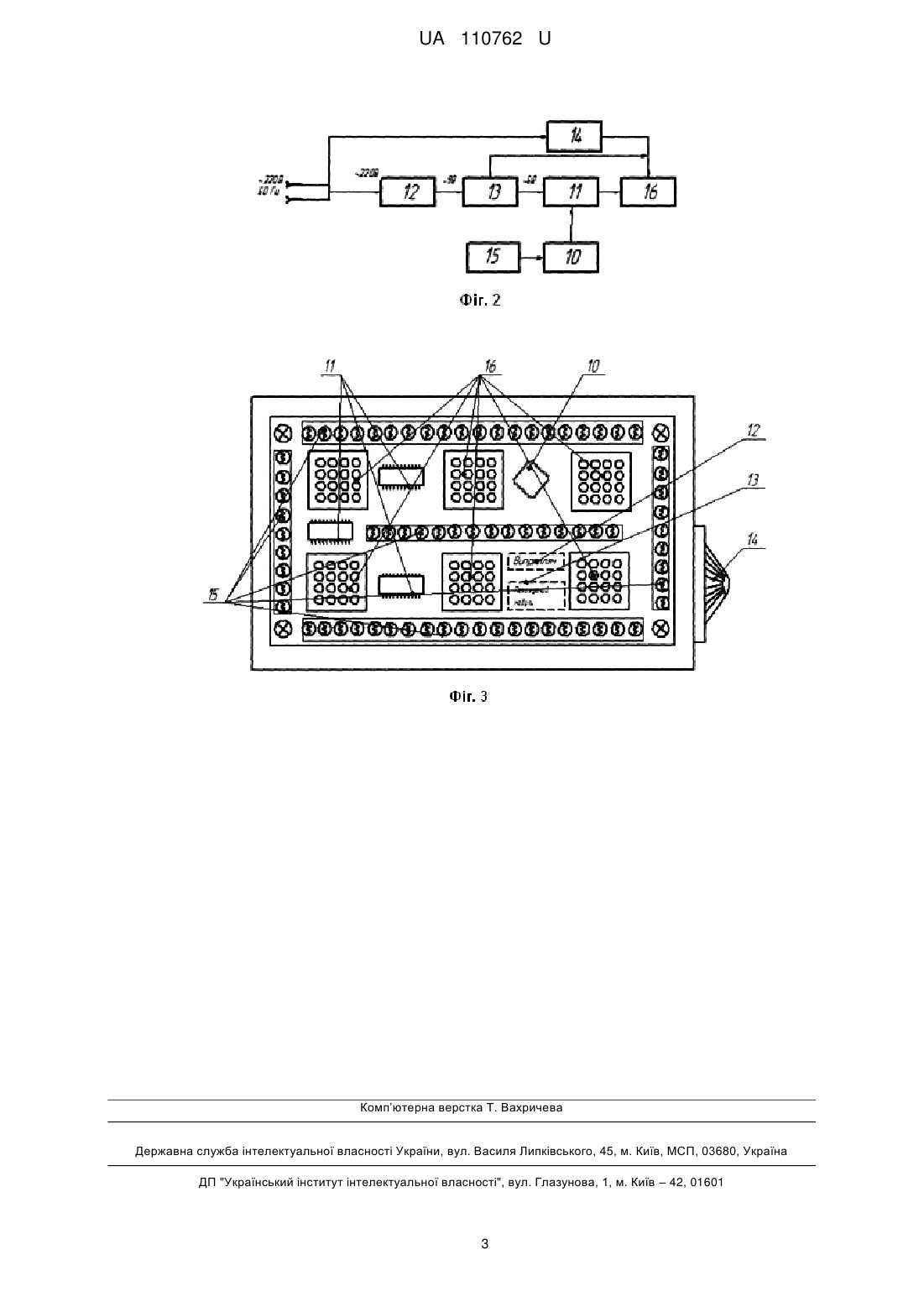

Реферат: Негатоскоп перегляду зображень на світлопрозорих носіях містить корпус, утворений рамкою у вигляді профільованої основи, закріплений на профільованій основі переглядовий екран, підпружинений фіксатор світлопрозорих носіїв, зв'язаний з профільованою основою з можливістю обмеженого повороту, всередині профільованої основи з її протилежних боків розміщені освітлювачі переглядового екрана. Освітлювачі виконані у вигляді світлодіодних лінійок, і оснащені комутаторами для підключення світлодіодів до джерела живлення. Додатково містить мікроконтролер, драйвери, випрямляч напруги, понижуючий модуль живлення, димер та датчики яскравості, встановлені по краям і в центрі рамки, що з'єднані з мікроконтролером. Освітлювачі виконані у вигляді світлодіодних матриць, які керуються регульованими драйверами, та оснащені випрямлячем напруги і понижуючим модулем живлення матриць і драйверів, та містить димер плавного регулювання освітлення. UA 110762 U (12) UA 110762 U UA 110762 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до медичного приладобудування, в частині променевої техніки, а саме до пристроїв візуалізації та перегляду тіньових зображень рентгенограм. Найбільш близьким аналогом є негатоскоп для перегляду зображень на світлопрозорих носіях (Патент UA № 40549, МПК (2009) А61В6/00, G03B 21/00; опубл. 10.04.2009 р., Бюл. № 7),що містить корпус, утворений рамкою у вигляді профільованої основи, закріплений на профільованій основі переглядовий екран, підпружинений фіксатор світлопрозорих носіїв, зв'язаний з профільованою основою з можливістю обмеженого повороту, всередині профільованої основи з її протилежних боків розміщені освітлювачі переглядового екрана, який містить освітлювачі, виконані у вигляді світлодіодних лінійок, і оснащений комутаторами для підключення світлодіодів до джерела живлення. Недоліком цього пристрою є недостатня та нерівномірна освітленість переглядового екрану, а також відсутність регулювання та автоматичного під лаштування яскравості свічення екрану при різних ступенях потемніння тіньових зображень знімку. В основу корисної моделі поставлено задачу розширення функціональних можливостей негатоскопу перегляду всіх отриманих рентгенограм, із забезпеченням рівномірної та достатньої освітленості переглядового екрану і автоматичного підлаштування яскравості свічення екрану при різних ступенях потемніння тіньових зображень знімку. Поставлена задача вирішується за рахунок того, що негатоскоп перегляду зображень на світлопрозорих носіях, містить корпус, утворений рамкою у вигляді профільованої основи, закріплений на профільованій основі переглядовий екран, підпружинений фіксатор світлопрозорих носіїв, зв'язаний з профільованою основою з можливістю обмеженого повороту, всередині профільованої основи з її протилежних боків розміщені освітлювачі переглядового екрана, та додатково встановлено мікроконтролер, драйвери, випрямляч напруги, понижуючий модуль живлення, димер матриці та датчики яскравості, встановлені по краям і в центрі рамки, що з'єднані з мікроконтролером, освітлювачі виконані у вигляді світлодіодних матриць, які керуються регульованими драйверами, та оснащені випрямлячем напруги і понижуючим модулем живлення матриць і драйверів, та містить димер плавного регулювання освітлення. Суть корисної моделі пояснюється кресленням, де на фіг. 1. показаний негатоскоп перегляду зображень на світлопрозорих носіях, який містить корпус 1, що складається з металевої рамки 2, виконаної у вигляді профільованої основи 3 з внутрішньою порожниною 4 та фіксатора 5 з пружною вставкою 6. Фіксатор 5 зв'язаний з профільованою основою 3 з можливістю обмеженого повороту за допомогою фігурного зачіпного з'єднання 7. В профільовану основу 3 встановлюється переглядовий екран 8, виконаний з одноріднопрозорого монохроматичного матеріалу на який закріплюється рентгенограма 9, за допомогою фіксатора 5. На зворотній стороні негатоскопа розміщені мікроконтролер 10, драйвери 11, випрямляч напруги 12, понижуючий модуль живлення 13, димер 14 та датчики яскравості 15, встановлені по краям і в центрі рамки, що з'єднані з мікроконтролером, а освітлювачі виконані у вигляді світлодіодних матриць 16, які керуються регульованими драйверами, та підключені до випрямляча напруги через понижуючий модуль живлення матриць і драйверів, та містить димер плавного регулювання освітлення. Схема керування рівня освітленості негатоскопу включає в себе: випрямляч напруги 12, який може бути виконаний у вигляді діодного мосту та конденсатора з великою ємністю; понижуючий модуль живлення, що понижує значення вхідної напругу до напругу, оптимальної для роботи схеми; регульовані драйвери 11 для свідлодіодних матриць 16 та датчиків яскравості 15, зв'язаних з мікроконтролером 10 для автоматичного підлаштування яскравості; димер 14, для плавного регулювання яскравості; світлодіодні матриці 16, які забезпечують освітлення екрану; датчики яскравості 15, які подають сигнали на мікроконтролер 10, який підлаштовує яскравість світлодіодних матриць за допомогою регульованих драйверів; мікроконтролер 10, є основним блоком керування для роботи схеми. Структурна схема керування негатоскопу представлена на фіг. 2: блок 10 - мікроконтролер, 11 - блок драйвера свідлодіодних матриць, 12 - випрямляч напруги, 13 - понижуючий модуль живлення, 14 - димер, 15 - датчики яскравості, 16 - освітлювачі в вигляді світлодіодних матриць. Негатоскоп перегляду зображень на світлопрозорих носіях працює наступним чином: для живлення схеми необхідно подати напругу з мережі 220 В, з частотою 50 Гц. Змінна напруга 220 В подається на блок випрямляча 12, який представляє собою схему, наприклад, діод ний міст на діодах 1N4007 та конденсатора електролітичного ємністю 4700 мкФ × 400 Β. Після блоку випрямляча напруги 12, ми отримуємо постійну напругу величиною 9В, яка подається безпосередньо на світлодіодні матриці 16. Для роботи світлодіодного регульованого драйвера 11, подається постійна напругу величиною 5 В, яку ми отримуємо після подачі 9 В на 1 UA 110762 U 5 10 15 20 25 30 понижуючий модуль живлення 13, який відрегульовано за допомогою потенціометра на вихідну напругу 5 В. Драйвер свідлодіодних матриць 11, підключено до блоку свідлодіодних матриць 16, за допомогою якого відбувається їх підлаштування по яскравості. Налаштування драйвера 11 відбувається за рахунок отримання сигналу з мікроконтролера 10, який оброблює дані з датчиків яскравості 15. Датчики яскравості 15 являють собою фоторезистори, які працюють на принципі внутрішнього фотоефекту. При розміщенні знімку на екрані з фоторезисторів отримуємо сигнал, який оброблюється в мікроконтролері 10, тобто при світлому місці на знімку з датчиків йде сигнал на мікроконтролер 10, який налаштовує драйвери 11, які в свою чергу подають команду на світлодіодні матриці 16 про зменшення освітлення на даній ділянці знімку. Для плавного регулювання отриманого значення яскравості світлодіодних матриць 16 використовується димер 14, який підключений до свідлодіодних матриць з одного боку, а з іншого ми подаємо на нього напругу мережі. Розміщення елементів на задній панелі корпусу негатоскопу показане на фіг. 3, де схематично показано блоки та елементи керування. Таким чином, запропонована корисна модель, дозволяє зробити підлаштування яскравості автоматично, в залежності від освітленості знімку, а також регулювання яскравості свічення світлодіодних матриць шляхом налаштування димера, на необхідну яскравість екрану. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Негатоскоп перегляду зображень на світлопрозорих носіях, що містить корпус, утворений рамкою у вигляді профільованої основи, закріплений на профільованій основі переглядовий екран, підпружинений фіксатор світлопрозорих носіїв, зв'язаний з профільованою основою з можливістю обмеженого повороту, всередині профільованої основи з її протилежних боків розміщені освітлювачі переглядового екрана, освітлювачі виконані у вигляді світлодіодних лінійок, і оснащені комутаторами для підключення світлодіодів до джерела живлення, який відрізняється тим, що додатково містить мікроконтролер, драйвери, випрямляч напруги, понижуючий модуль живлення, димер та датчики яскравості, встановлені по краям і в центрі рамки, що з'єднані з мікроконтролером, освітлювачі виконані у вигляді світлодіодних матриць, які керуються регульованими драйверами, та оснащені випрямлячем напруги і понижуючим модулем живлення матриць і драйверів, та містить димер плавного регулювання освітлення. 2 UA 110762 U Комп’ютерна верстка Т. Вахричева Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут інтелектуальної власності", вул. Глазунова, 1, м. Київ – 42, 01601 3
