Автоматична пральна машина барабанного типу

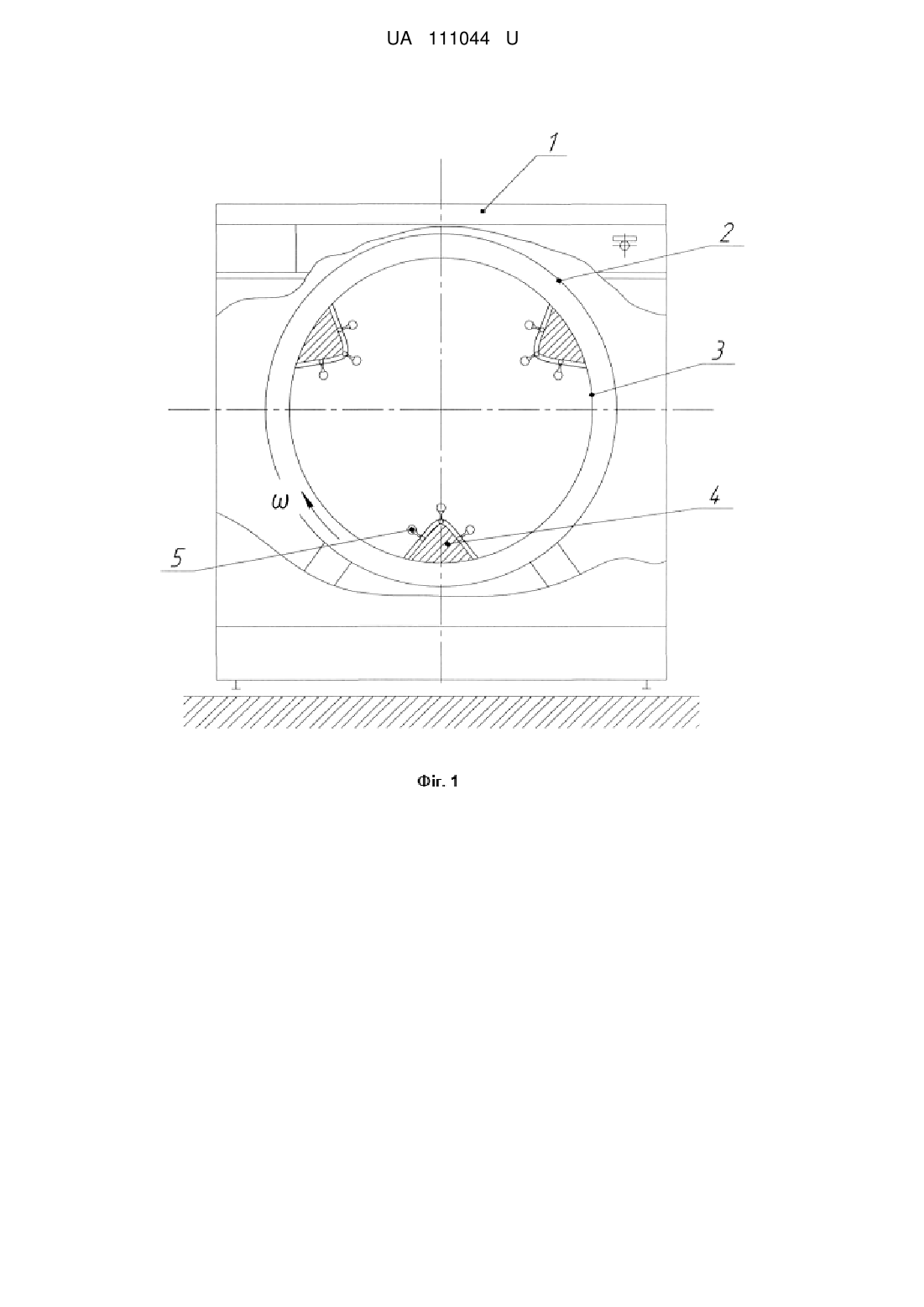

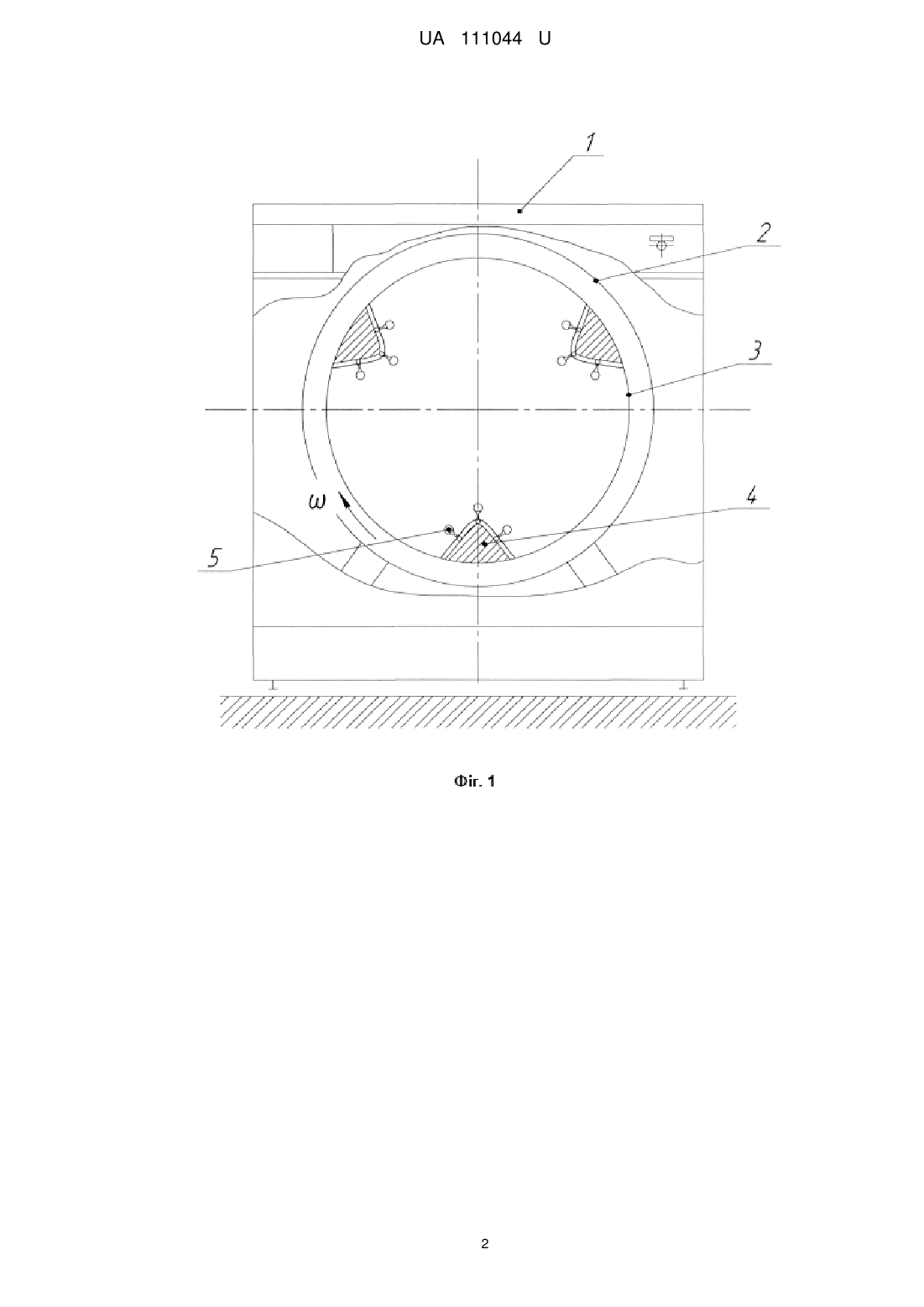

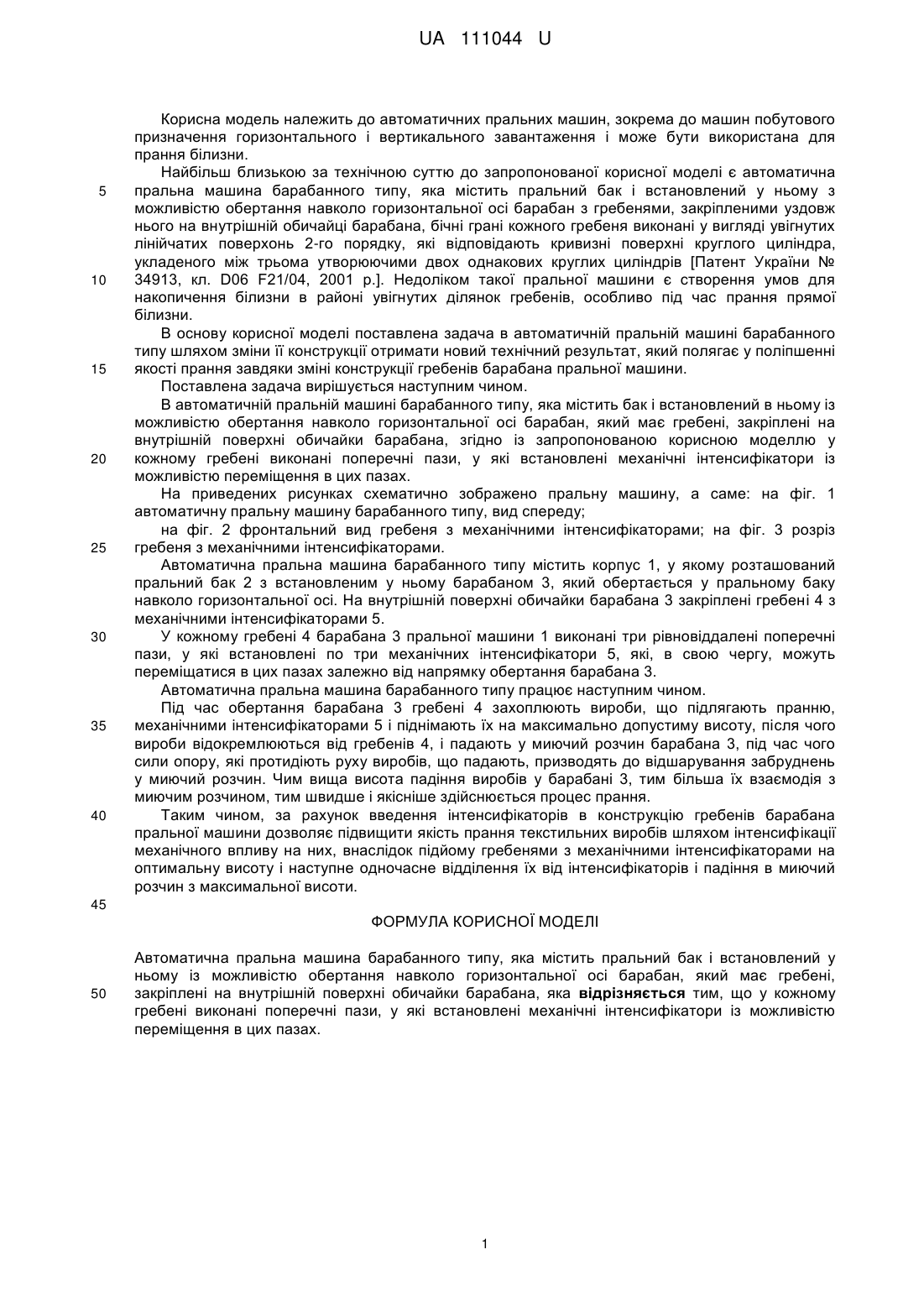

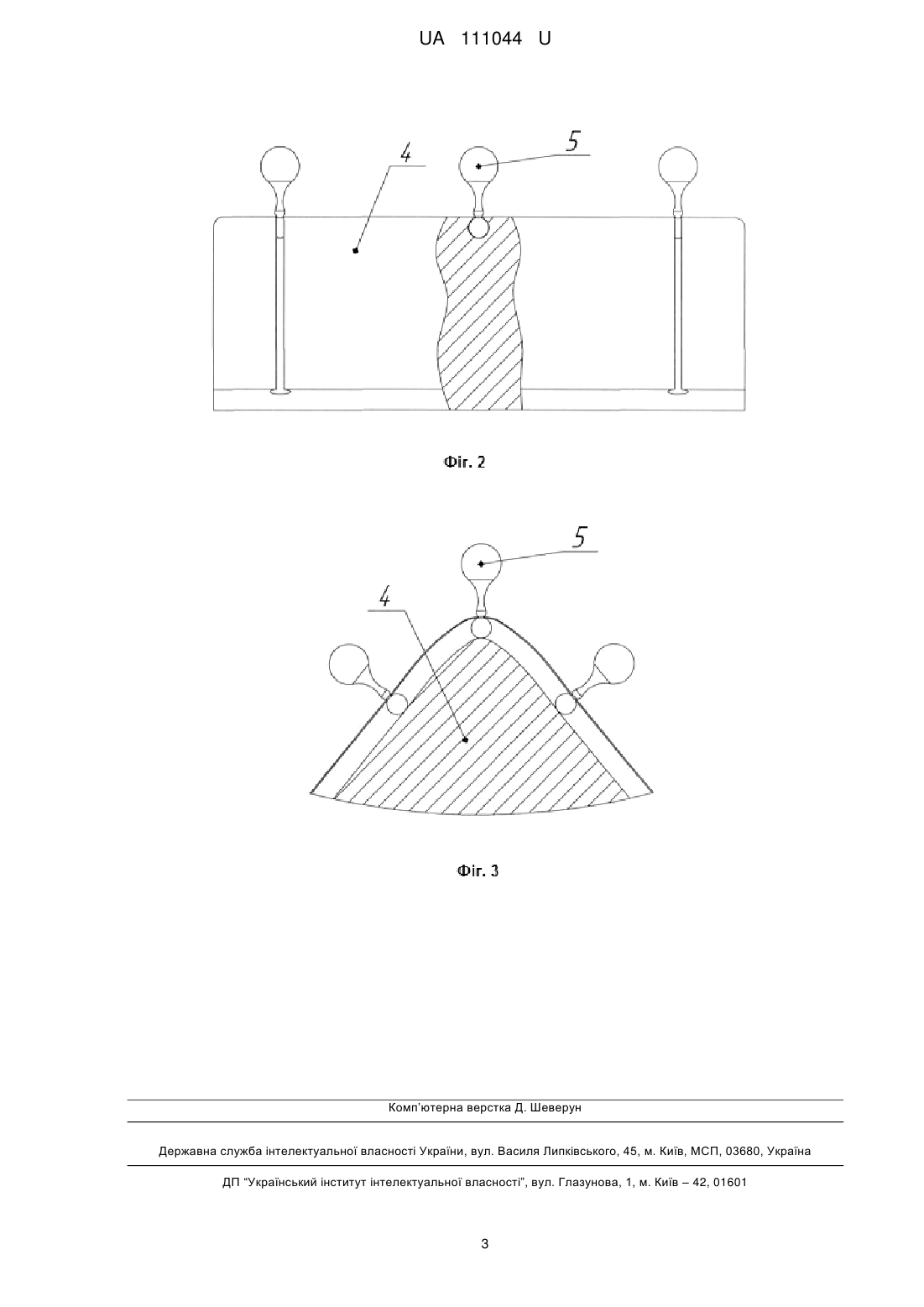

Реферат: Автоматична пральна машина барабанного типу містить пральний бак і встановлений у ньому із можливістю обертання навколо горизонтальної осі барабан, який має гребені, закріплені на внутрішній поверхні обичайки барабана. У кожному гребені виконані поперечні пази, у які встановлені механічні інтенсифікатори із можливістю переміщення в цих пазах. UA 111044 U (54) АВТОМАТИЧНА ПРАЛЬНА МАШИНА БАРАБАННОГО ТИПУ UA 111044 U UA 111044 U 5 10 15 20 25 30 35 40 Корисна модель належить до автоматичних пральних машин, зокрема до машин побутового призначення горизонтального і вертикального завантаження і може бути використана для прання білизни. Найбільш близькою за технічною суттю до запропонованої корисної моделі є автоматична пральна машина барабанного типу, яка містить пральний бак і встановлений у ньому з можливістю обертання навколо горизонтальної осі барабан з гребенями, закріпленими уздовж нього на внутрішній обичайці барабана, бічні грані кожного гребеня виконані у вигляді увігнутих лінійчатих поверхонь 2-го порядку, які відповідають кривизні поверхні круглого циліндра, укладеного між трьома утворюючими двох однакових круглих циліндрів [Патент України № 34913, кл. D06 F21/04, 2001 p.]. Недоліком такої пральної машини є створення умов для накопичення білизни в районі увігнутих ділянок гребенів, особливо під час прання прямої білизни. В основу корисної моделі поставлена задача в автоматичній пральній машині барабанного типу шляхом зміни її конструкції отримати новий технічний результат, який полягає у поліпшенні якості прання завдяки зміні конструкції гребенів барабана пральної машини. Поставлена задача вирішується наступним чином. В автоматичній пральній машині барабанного типу, яка містить бак і встановлений в ньому із можливістю обертання навколо горизонтальної осі барабан, який має гребені, закріплені на внутрішній поверхні обичайки барабана, згідно із запропонованою корисною моделлю у кожному гребені виконані поперечні пази, у які встановлені механічні інтенсифікатори із можливістю переміщення в цих пазах. На приведених рисунках схематично зображено пральну машину, а саме: на фіг. 1 автоматичну пральну машину барабанного типу, вид спереду; на фіг. 2 фронтальний вид гребеня з механічними інтенсифікаторами; на фіг. 3 розріз гребеня з механічними інтенсифікаторами. Автоматична пральна машина барабанного типу містить корпус 1, у якому розташований пральний бак 2 з встановленим у ньому барабаном 3, який обертається у пральному баку навколо горизонтальної осі. На внутрішній поверхні обичайки барабана 3 закріплені гребені 4 з механічними інтенсифікаторами 5. У кожному гребені 4 барабана 3 пральної машини 1 виконані три рівновіддалені поперечні пази, у які встановлені по три механічних інтенсифікатори 5, які, в свою чергу, можуть переміщатися в цих пазах залежно від напрямку обертання барабана 3. Автоматична пральна машина барабанного типу працює наступним чином. Під час обертання барабана 3 гребені 4 захоплюють вироби, що підлягають пранню, механічними інтенсифікаторами 5 і піднімають їх на максимально допустиму висоту, після чого вироби відокремлюються від гребенів 4, і падають у миючий розчин барабана 3, під час чого сили опору, які протидіють руху виробів, що падають, призводять до відшарування забруднень у миючий розчин. Чим вища висота падіння виробів у барабані 3, тим більша їх взаємодія з миючим розчином, тим швидше і якісніше здійснюється процес прання. Таким чином, за рахунок введення інтенсифікаторів в конструкцію гребенів барабана пральної машини дозволяє підвищити якість прання текстильних виробів шляхом інтенсифікації механічного впливу на них, внаслідок підйому гребенями з механічними інтенсифікаторами на оптимальну висоту і наступне одночасне відділення їх від інтенсифікаторів і падіння в миючий розчин з максимальної висоти. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Автоматична пральна машина барабанного типу, яка містить пральний бак і встановлений у ньому із можливістю обертання навколо горизонтальної осі барабан, який має гребені, закріплені на внутрішній поверхні обичайки барабана, яка відрізняється тим, що у кожному гребені виконані поперечні пази, у які встановлені механічні інтенсифікатори із можливістю переміщення в цих пазах. 1 UA 111044 U 2 UA 111044 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
