Пастка для вилову комах з атрактантом

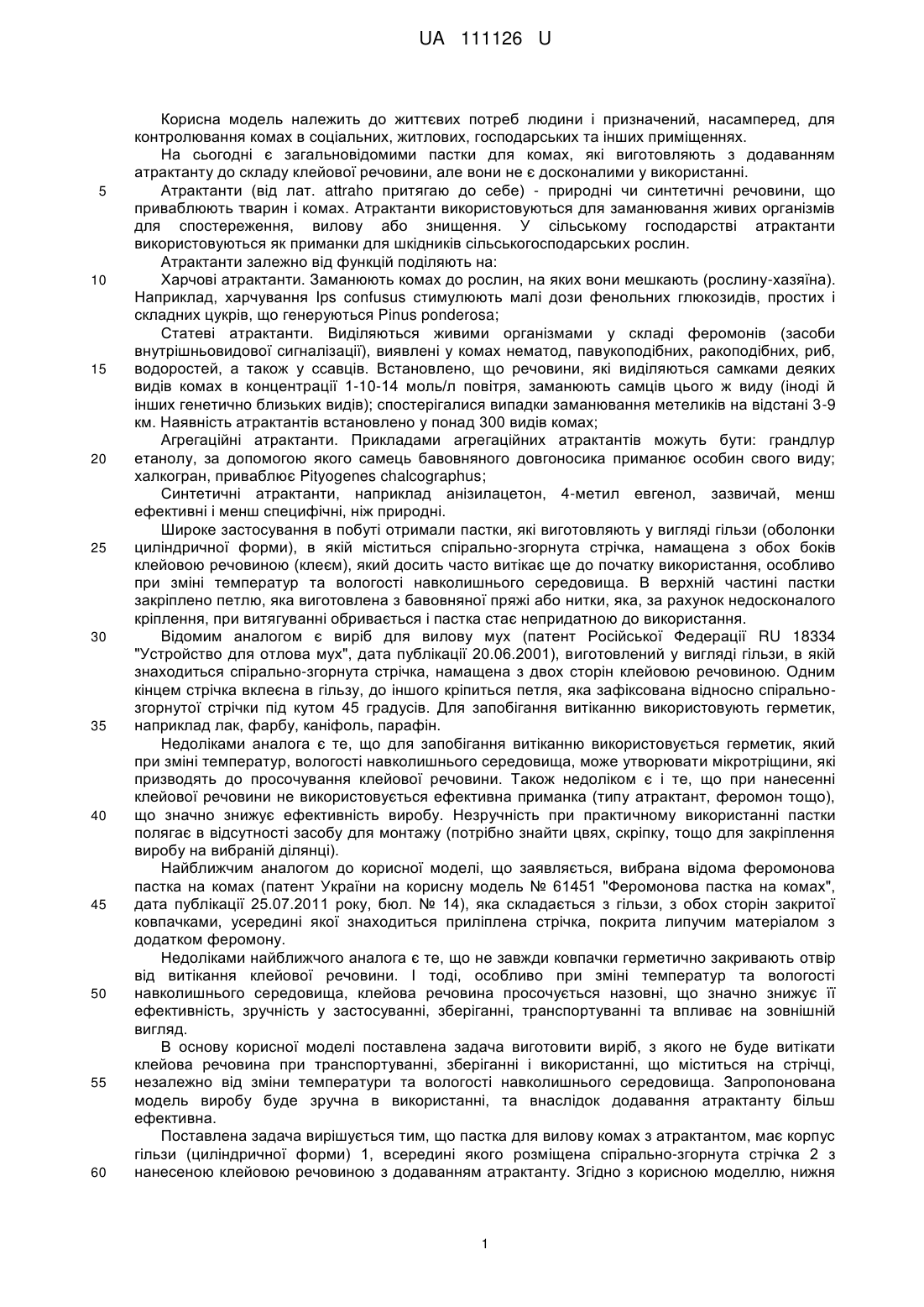

Реферат: UA 111126 U UA 111126 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до життєвих потреб людини і призначений, насамперед, для контролювання комах в соціальних, житлових, господарських та інших приміщеннях. На сьогодні є загальновідомими пастки для комах, які виготовляють з додаванням атрактанту до складу клейової речовини, але вони не є досконалими у використанні. Атрактанти (від лат. attraho притягаю до себе) - природні чи синтетичні речовини, що приваблюють тварин і комах. Атрактанти використовуються для заманювання живих організмів для спостереження, вилову або знищення. У сільському господарстві атрактанти використовуються як приманки для шкідників сільськогосподарських рослин. Атрактанти залежно від функцій поділяють на: Харчові атрактанти. Заманюють комах до рослин, на яких вони мешкають (рослину-хазяїна). Наприклад, харчування Ips confusus стимулюють малі дози фенольних глюкозидів, простих і складних цукрів, що генеруються Pinus ponderosa; Статеві атрактанти. Виділяються живими організмами у складі феромонів (засоби внутрішньовидової сигналізації), виявлені у комах нематод, павукоподібних, ракоподібних, риб, водоростей, а також у ссавців. Встановлено, що речовини, які виділяються самками деяких видів комах в концентрації 1-10-14 моль/л повітря, заманюють самців цього ж виду (іноді й інших генетично близьких видів); спостерігалися випадки заманювання метеликів на відстані 3-9 км. Наявність атрактантів встановлено у понад 300 видів комах; Агрегаційні атрактанти. Прикладами агрегаційних атрактантів можуть бути: грандлур етанолу, за допомогою якого самець бавовняного довгоносика приманює особин свого виду; халкогран, приваблює Pityogenes chalcographus; Синтетичні атрактанти, наприклад анізилацетон, 4-метил евгенол, зазвичай, менш ефективні і менш специфічні, ніж природні. Широке застосування в побуті отримали пастки, які виготовляють у вигляді гільзи (оболонки циліндричної форми), в якій міститься спірально-згорнута стрічка, намащена з обох боків клейовою речовиною (клеєм), який досить часто витікає ще до початку використання, особливо при зміні температур та вологості навколишнього середовища. В верхній частині пастки закріплено петлю, яка виготовлена з бавовняної пряжі або нитки, яка, за рахунок недосконалого кріплення, при витягуванні обривається і пастка стає непридатною до використання. Відомим аналогом є виріб для вилову мух (патент Російської Федерації RU 18334 "Устройство для отлова мух", дата публікації 20.06.2001), виготовлений у вигляді гільзи, в якій знаходиться спірально-згорнута стрічка, намащена з двох сторін клейовою речовиною. Одним кінцем стрічка вклеєна в гільзу, до іншого кріпиться петля, яка зафіксована відносно спіральнозгорнутої стрічки під кутом 45 градусів. Для запобігання витіканню використовують герметик, наприклад лак, фарбу, каніфоль, парафін. Недоліками аналога є те, що для запобігання витіканню використовується герметик, який при зміні температур, вологості навколишнього середовища, може утворювати мікротріщини, які призводять до просочування клейової речовини. Також недоліком є і те, що при нанесенні клейової речовини не використовується ефективна приманка (типу атрактант, феромон тощо), що значно знижує ефективність виробу. Незручність при практичному використанні пастки полягає в відсутності засобу для монтажу (потрібно знайти цвях, скріпку, тощо для закріплення виробу на вибраній ділянці). Найближчим аналогом до корисної моделі, що заявляється, вибрана відома феромонова пастка на комах (патент України на корисну модель № 61451 "Феромонова пастка на комах", дата публікації 25.07.2011 року, бюл. № 14), яка складається з гільзи, з обох сторін закритої ковпачками, усередині якої знаходиться приліплена стрічка, покрита липучим матеріалом з додатком феромону. Недоліками найближчого аналога є те, що не завжди ковпачки герметично закривають отвір від витікання клейової речовини. І тоді, особливо при зміні температур та вологості навколишнього середовища, клейова речовина просочується назовні, що значно знижує її ефективність, зручність у застосуванні, зберіганні, транспортуванні та впливає на зовнішній вигляд. В основу корисної моделі поставлена задача виготовити виріб, з якого не буде витікати клейова речовина при транспортуванні, зберіганні і використанні, що міститься на стрічці, незалежно від зміни температури та вологості навколишнього середовища. Запропонована модель виробу буде зручна в використанні, та внаслідок додавання атрактанту більш ефективна. Поставлена задача вирішується тим, що пастка для вилову комах з атрактантом, має корпус гільзи (циліндричної форми) 1, всередині якого розміщена спірально-згорнута стрічка 2 з нанесеною клейовою речовиною з додаванням атрактанту. Згідно з корисною моделлю, нижня 1 UA 111126 U 5 10 15 20 25 30 частина стінки 3 корпусу зігнута всередину. Як приманка, додається атрактант з різними запахами, наприклад молоко, мед, банан, тощо. Пастка додатково містить металеву кнопку 4 для кріплення стрічки на поверхні, розміщену на верхньому ковпачку. Кріпиться пастка за рахунок виконаної петлі 5. Таким чином, отримуємо ефективну пастку для вилову комах з атрактантом, з якої при зміні температур і вологості навколишнього середовища, при транспортуванні, зберіганні, а також при використанні, не витікає клейкою речовина і яка є більш привабливою для комах за рахунок додавання атрактанту, при тому вона є простою і зручною у використанні. На думку заявника перевага цього рішення дозволить більш ефективно використовувати пастку. Наявність петлі з кнопкою, вирішує проблему закріплення виробу на поверхні, запобігає забрудненню поверхні та рук людини клейкою речовиною. Додавання атрактанту збільшує ефективність виробу, за рахунок якого комахи цілеспрямовано летять до виробу. Додатково загорнуті всередину нижні стінки виробу запобігають витіканню клейової речовини, що дозволить зберегти товарний вигляд виробу і значно продовжить термін його зберігання. Так, на даний час, пастки в яких не застосовують загорнуті всередину нижні стінки, через витік клейової речовини стають не привабливими для споживача. В випадку значного витіку клейової речовини, пастка стає клейкою, що призводить до забруднення рук та поверхні при її використанні, в деяких випадках сама стрічка частинами стає сухою, що знижує ефективність пастки. Корисна модель пояснюється кресленнями, де зображена пастка для вилову комах з атрактантом має: 1. Корпус пастки (гільза) циліндричної форми. 2. Розміщену всередині гільзи спірально-згорнуту в рулон стрічку з клейовою речовиною з додаванням атрактанту. До складу клейової речовини входить, наприклад, каучук, мінеральне масло, атрактант з різноманітними запахами (молоко, мед, банан тощо). 3. Нижні частини стінки загорнуті всередину для уникнення витікання клейової речовини. 4. Металева кнопка, яка дозволяє закріплювати пастку на поверхні. 5. Петля, яка дозволяє за допомогою кнопки закріплювати пастку. Корисну модель використовують наступним чином: Використання цієї пастки є дуже простим. В соціальних, житлових, господарських або в будь-яких інших приміщеннях, а також на вулиці, для контролю комах, до будь-якої поверхні кріпиться металева кнопка 4. За допомогою петлі 5, витягується клейка стрічка 2 і кріпиться петлею 5 до металевої кнопки 4. Пастка готова до використання. 35 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 1. Пастка для вилову комах з атрактантом, що має корпус циліндричної форми, всередині якого розміщена спірально-згорнута клейка стрічка з приманкою, яка відрізняється тим, що нижня частина стінки зігнута всередину. 2. Пастка для вилову комах з атрактантом за п. 1, яка відрізняється тим, що як приманка використовується атрактант з різними запахами, наприклад молоко, мед, банан тощо. 3. Пастка для вилову комах з атрактантом за п. 1, яка відрізняється тим, що додатково містить металеву кнопку, розміщену на верхньому ковпачку. 2 UA 111126 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
