Пастка для вилову комах

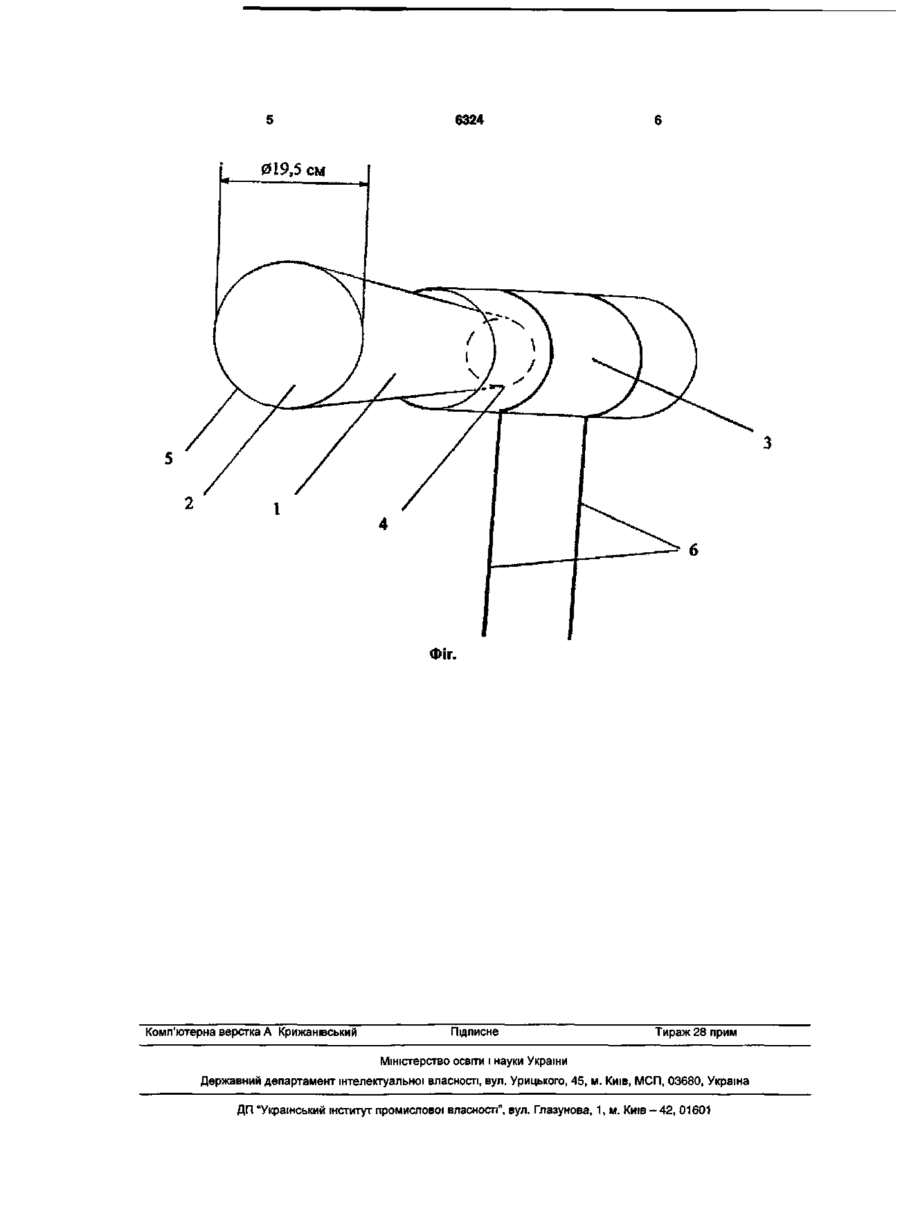

Пастка для вилову комах, що містить активну частину, забарвлену у жовтий колір з жорстким дротяним утримувачем, яка відрізняється тим, що активна частина є порожнистим зрізаним конусом без дна, внутрішня поверхня якого теж забарвлена у жовтий колір та оснащена прозорим пластиковим накопичувачем з двома жорсткими дротяними утримувачами В основу корисної моделі поставлено завдання створити конструкцію пастки для вилову комах, використання якої дозволить підвищити технологічність і точність, знизити трудомісткість і вартість обліків за рахунок зручності пастки та можливості багаторазового використання Поставлене завдання вирішується тим, що для вилову комах використовується жовта пастка, атрактивна частина якої має вигляд усіченого конусу без дна, виготовленого з провощеного паперу, внутрішня поверхня якого пофарбована у жовтий колір - площа кругу, що утворюється колом основи 300см, верхівки - від 1см (діаметр 1,13см) до 5см (діаметр 2,5см) - розмір отвору залежно від того, чи потрібно виловлювати тільки дрібних представників ентомофауни (попелиці, мухи, комарі тощо), чи усіх Атрактивна частина вставляється до накопичувача з прозорого пластику, що встановлюється на двох металевих дротах довжиною 50см (останні заглиблюються у ґрунт) У прототипі жовта клейова пастка використовується одноразово, що є важливим її недоліком, оскільки потребує значних фінансів на проведення систематичних обліків У корисній моделі, на відміну від прототипу не використовується як фіксатор клейова поверхня, а пропонується пластиковий накопичувач, що знімається Використання подібного конструкційного елементу зменшує загальну вартість обліків, а ефективність праці при обслуговуванні пасток зростає у 2-3 рази Для фіксації комах у ВІДОМІЙ пастці використовується ентомологічний клей типу "Пестифікс", при цьому виловлені комахи зліплюються, деформуються і ідентифікувати їх за видовою належністю, особливо дрібні види, практично неможливо - це знецінює результати обліків і створює труднощі для подальшого їх використанні у ентомолопчно ео CM со CD О) 6324 му моніторингу. Крім того, використання клею значно підвищує вартість пастки. У пастці, що пропонується, комахи, приваблені жовтою поверхнею потрапляють до пластикового накопичувача і зберігаються там у непошкодженому вигляді. Прозорість матеріалу з якого виготовлений накопичувач дозволяє не знімаючи його візуально визначити наявність у ньому представників ентомофауни. Таким чином, пастка, яка пропонується дозволяє підвищити точність і наукову цінність ентомологічних обліків. У прототипі, використання клейової поверхні (клеєм змащується атрактивна жовта поверхня) в процесі експлуатації пастки супроводжується механічним забрудненням (пил, частки ґрунту, рослинні рештки тощо), що зменшує атрактивну поверхню пастки і її уловлюючу здатність (завдяки погіршенню якості фіксатора). У корисній моделі, на відміну від прототипу, ентомологічний клей не застосовується взагалі, комахи самі потрапляють до накопичувача через верхівку усіченого конусу, приваблені жовтим забарвленням його внутрішніх стінок. Оскільки накопичувач прозорий, то завдяки фототаксису, піймані комахи не можуть його залишити так як площа вхідного отвору багато менша за площу поверхні накопичувача. Крім того, вхідний отвір розташований збоку, перпендикулярно повздовжній осі накопичувача, а комахи концентруються у його верхній частині. Таким чином, атрактивна поверхня не втрачає своєї приваблюючої здатності в процесі експлуатації пастки. Для відомої пастки, після використання, необхідна утилізація, що в польових умовах не завжди можливо, а процес збирання їх та транспортування до місць утилізації (сміттєзбірники, звалища тощо) додатково ускладнює роботу обліковця. Пастка, що пропонується, багаторазового використання і може працювати без заміни мінімум протягом сезону. Такім чином, пастка використовується у такій кількості обліків, скільки необхідно протягом сезону. Заявлена пастка має наступну конструкцію. Для вилову комах використовують атрактивну пастку, яка складається з активної частини 1 та накопичувача 3. Активна частина - усічений конус без дна, виготовлений з провощеного паперу і забарвлений з внутрішнього боку 2 у жовтий колір. Площа круга, яка обмежується колом 5 складає 300см 2 , діаметр його при цьому 19,5см. Отвір на верхівці конусу може мати різний діаметр, залежно від розміру комах на які розрахована пастка - для всіх видів: дрібних і крупних, наприклад, попелиці, мухи, метелики, 2,5см, для дрібних, наприклад, попелиці - 1,13см. Накопичувач місткістю 0,5л виготовляється з прозорого пластику. До нього кріпляться два металевих утримувачі 6 довжиною 50см з жорсткого дроту, які встромлюються у ґрунт на глибину 15-20см і на яких пастка тримається над рівнем ґрунту. Використання такої жовтої пастки дає можливість проводити обліки ентомофауни протягом сезону. Ця пастка у 1999-2003 роках була апробована при проведенні обліків комах на плантації суниць. Результати цієї роботи підтверджують високу ефективність запропонованої корисної моделі (табл.1). Таблиця 1. Характеристика суттєвих ознак прототипу та корисної моделі Суттєві ознаки Використання жовтих пасток Прототип Корисна модель вартість, грн. 4,35 1,5 Рівень ідентифікації можливість викорис- дрібних ентомологічефективність праці них об'єктів тання раз 1,0 2,0-3,0 Так, отримані дані свідчать, що використання конструкції пастки заявленої у корисній моделі, значно (у 2-3 рази) дозволяє підвищити ефективність праці при обслуговуванні пасток у польових умовах. Крім того, у 2,9 рази зменшується вартість проведення одного обліку в одній точці, у 30-50 раз зростають терміни їх використання (залежно від кількості обліків протягом сезону) та значно підвищується об'єктивність отриманих результатів завдяки можливості встановити видову належність комах. Наведені дані підтверджують досягнення технічного результату при використанні заявленої конструкції пастки. Джерела інформації: 1. Козаржевская Э. Ф., Князятова В. Клеевые ловушки против белокрылки // Картофель и овощи. -1989. - №6. - С.35. 2. Фокін А. В. Обґрунтування використання атрактивних та механічних пасток в системі ентомо 1,0 30,0-50,0 до родини до виду логічного моніторингу на посівах цукрових буряків. - Автореф. дис. ... канд. біол. наук. / 03.00.09 - ентомологія. - К., 1997.-24С. 3. Харченко Г Л . Цветные ловушки для изучения динамики численности злаковых мух на зерновых культурах // Защита раст. в интенс. технол. воздел, с.-х. культур. - Воронеж, 1989. - С. 30-38. 4. Collier R.H., Finch S., Emmett B.J., BloodSmyth J. Monitoring populations of the carrot fly, Psila rosae, with stiky and water traps // Ann. Appl. Biol. 1990.-116, №3.-P. 441-446. 5. Hendrix W.H., Showers W.B. Evaluation of differently colored bucket traps for black cutworm and armyworm (Lepidoptera: Noctuidae) // J. Econ. Entomol. -1990.-83, №2.-P. 596-598. 6. Prokopy R.L., Wright S.E., Blak J.L., Ни Xing Ping, McGuire M.R. Attracticidal spheres for controlling apple maggot flies: Commercial-orchard trials // Entomol. exp. et appl. - 2000. - 97, №3. - P.293-299. 6324 019,5 см б Комп'ютерна верстка А Крижанівський Підписне Тираж 28 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 4 2 , 01601
